自制机械式自动电码发送装置

爱好CW的朋友、特别是自己DIY 的收发报机,需要测试收发报机的发射距离,一般都要两个人,两台机器来进行。一台机器发射信号,另一台机器接收信号,先是近距离,几米,几十米,之后再拉开距离,从几十米到数百米,甚至于上千米。如果只有一个人,那就很难进行了。其实,只要利用身边的物品,通过简单的制作,就可以实现 单人进行发射距离测试。

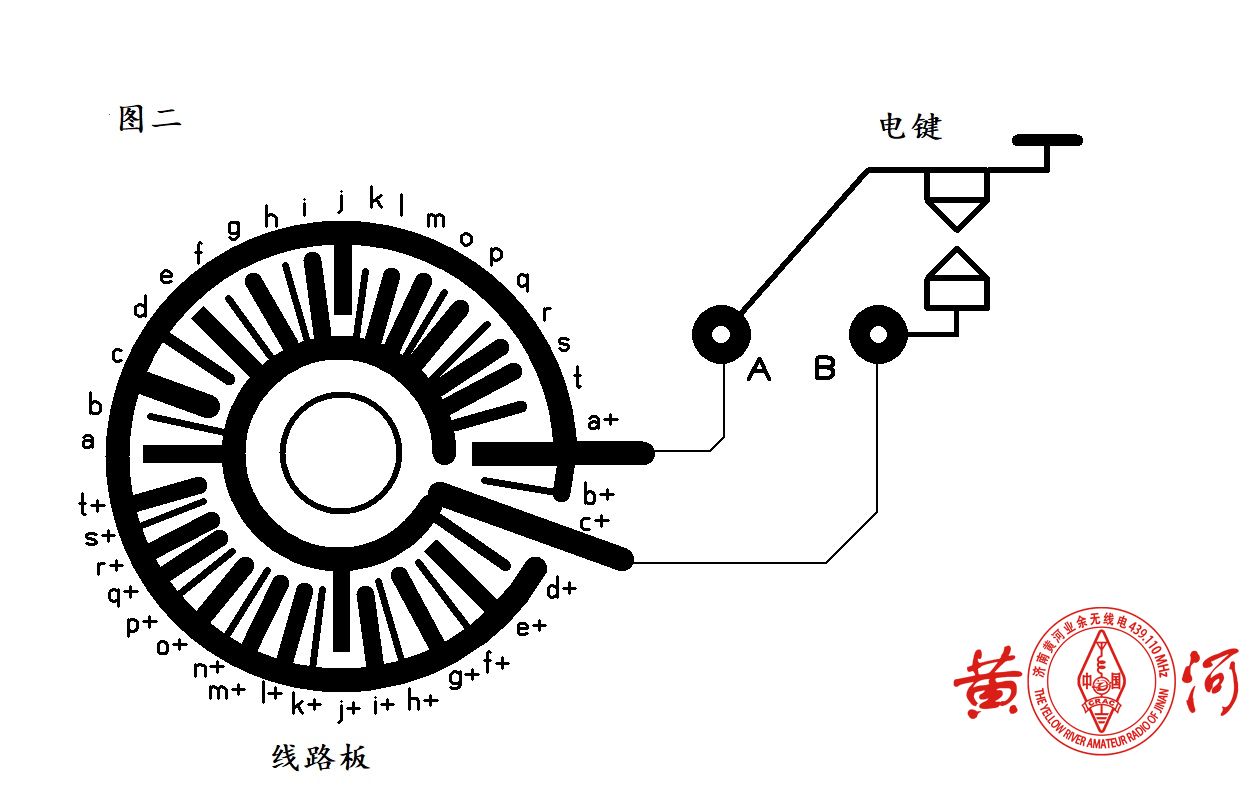

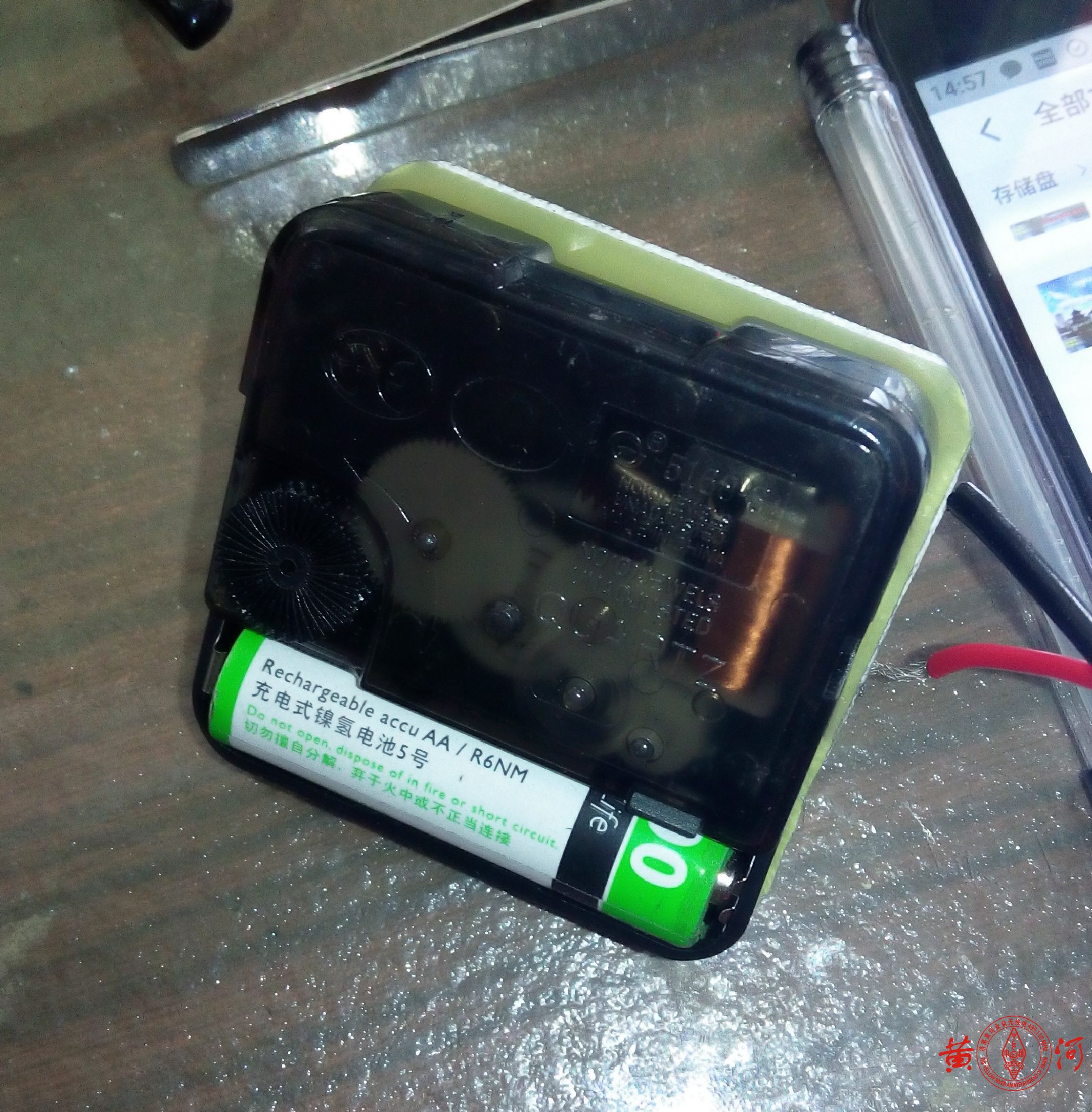

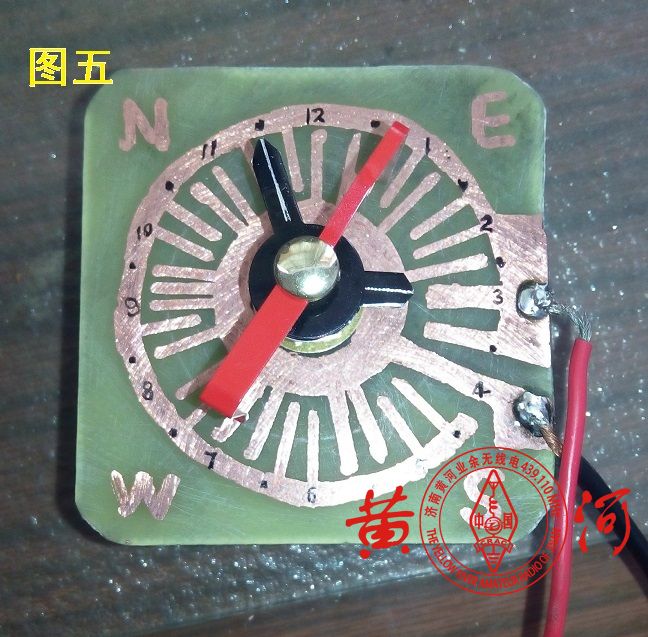

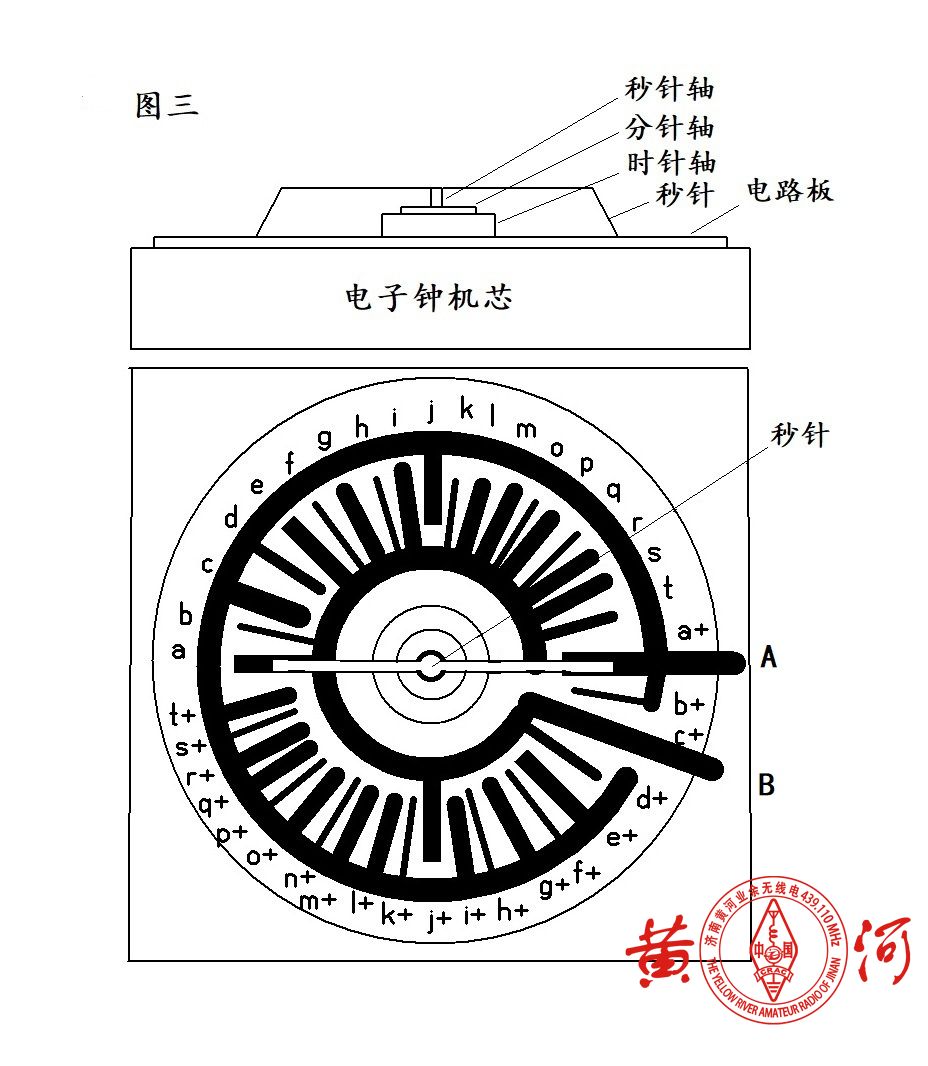

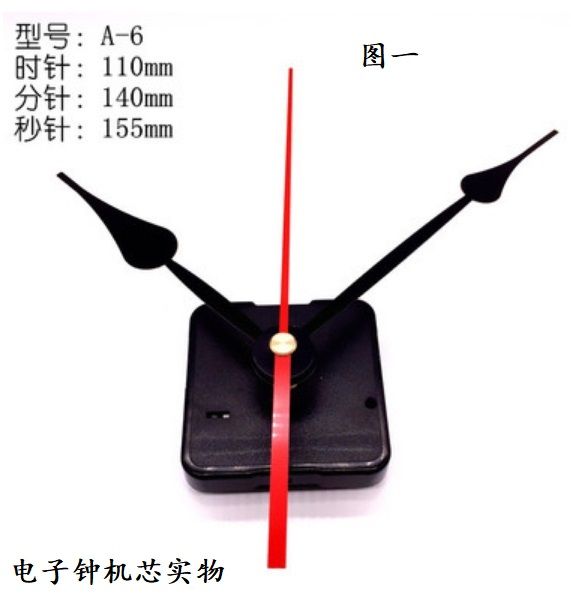

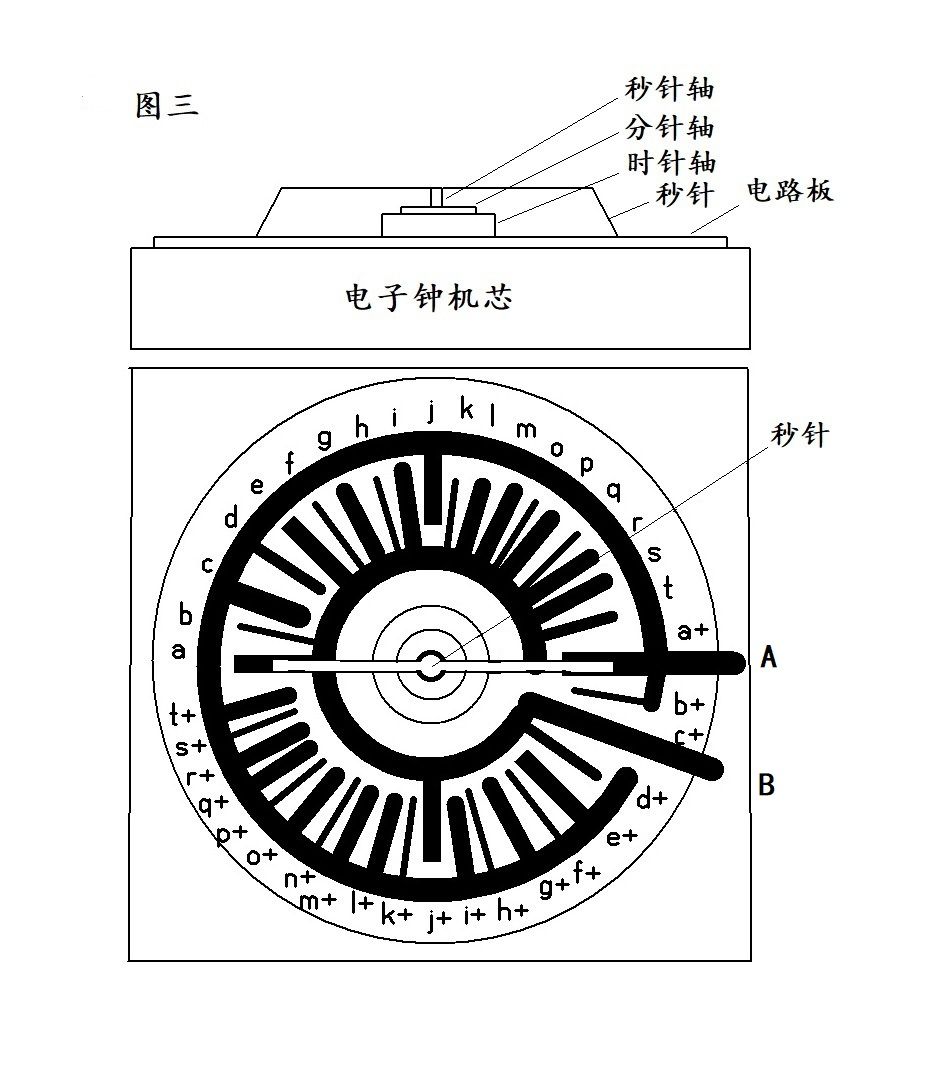

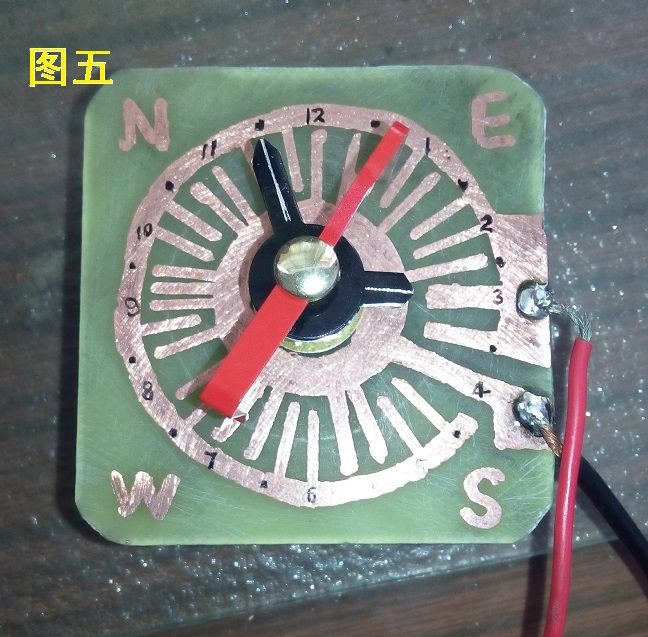

附图一是常见的静音型石英电子钟机芯。秒针、分针、时针都是金属质的;附图二是 电路;附图三是安装示意;图五、图六实物。

原理很简单:电子表机芯通电后,秒针顺时针旋转,因指针是金属的而且经过改制(后述),会短路印刷电路板上的某两个对称点,比如 a+/a、b+/b、c+/c 以此类推,等同于我们在按下电键,而当秒针运行到对应的两处空白处时,等同于松开电键,如此周而复始,达到发码目的。

线路板用一块5厘米见方的单面覆铜板制作,不能用洞洞板,因为秒针运动的力矩小,洞洞板上会有焊锡层,形成阻力。电路板蚀刻或者刀刻成型后,表面打磨干净,在板子中心开一个圆通孔,直径比电子钟机芯的安装孔稍微大一点即可;用胶粘在机芯表面,覆铜板线路朝上;时针和分针可不用;秒针先按照图示,弯折成倒‘凵’字形状,两边长度基本对称一致,针两头的绝缘物一定要清除干净,打磨出带一点圆弧形,并能同时接触到覆铜板上的线路;A、B 引线头接发报机电键位置。

给机芯装上电池,观察秒针运行是否平稳,并用万用表欧姆档,两表笔分别接在A/B 两端,可见表针会断续摇摆即可。将A/B 接在发报机电键位置(电键保持常开),就可以使用了。打开你需要测试发射距离的发报机,接上本装置,你就可以手持能与你的发报机匹配的接收装置或者收音机即可进行测试。发码的节凑由线路板铜箔线的宽窄、间距而定。大家可以自己再琢磨改进。

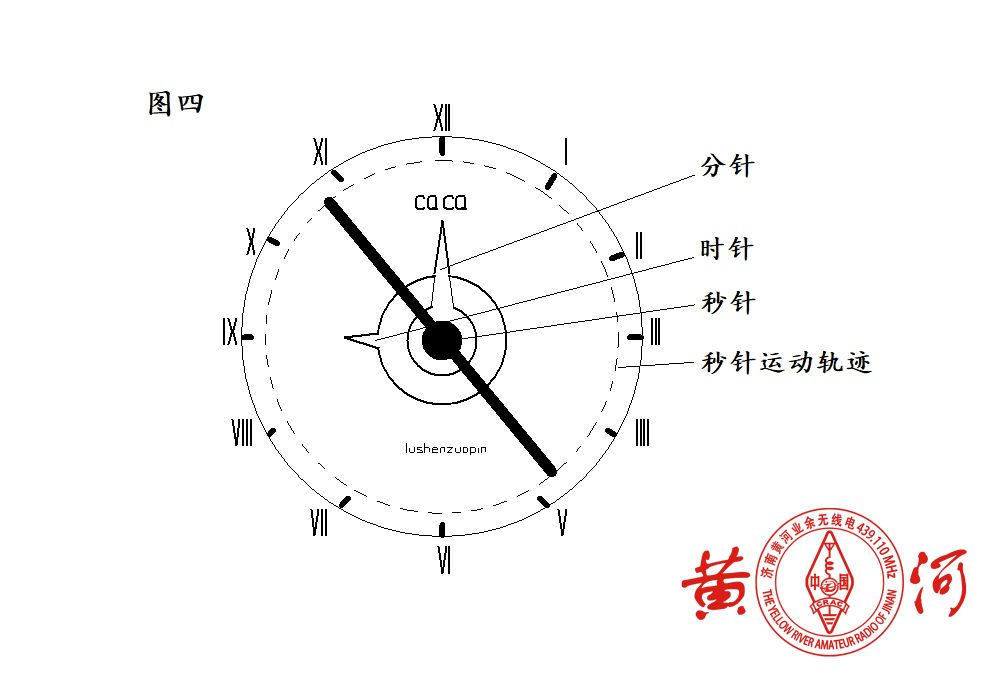

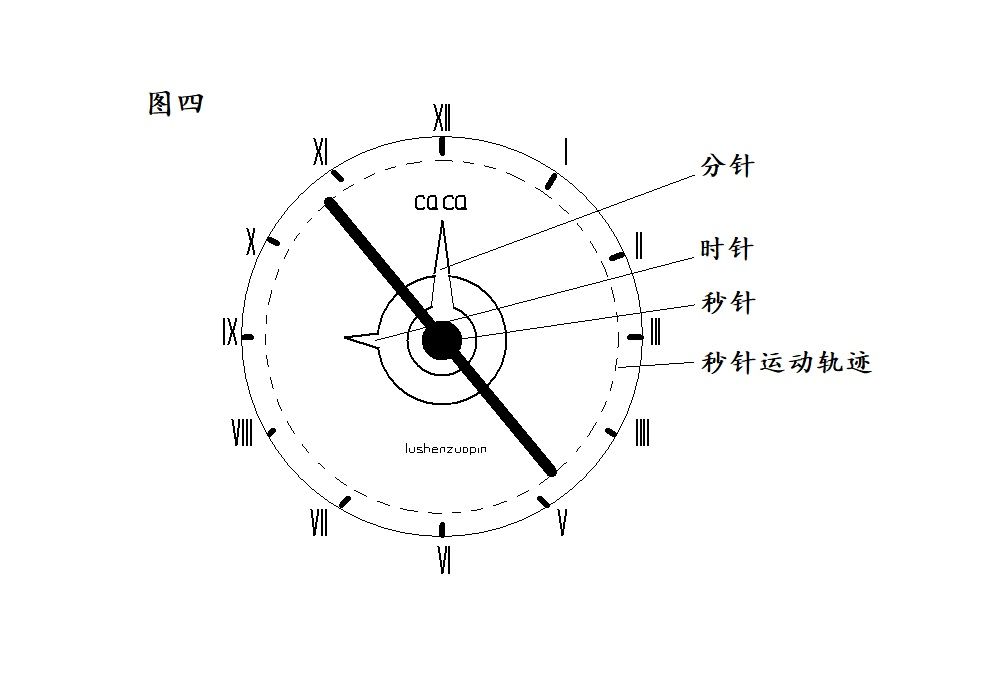

电子钟机芯最好不用步进型的。动手能力强的朋友可以参考图四示意,自制秒针、分针和时针,再绘制一张合适的表盘(确切说是两个环状表盘,本例中小环外圈直径不大于24毫米,内圈稍微大于安装孔直径,大环的内圈直径不小于32毫米,外圈直径以适合刻度即可)。表盘的直径大小,分针、时针的长短不要影响秒针的运行即可(本例中,秒针的运动轨迹半径在13-15毫米)。让这个装置平时是钟,用时发码,会更合心意。以下链接是本装置的实验视频:机械式自动电码

调试:

https://v.youku.com/v_show/id_XNTEyMDY3MDMzMg==.html

实战演习之一:

https://v.youku.com/v_show/id_XNTEyMDY2OTE0NA==.html
