U段5/8折尺天线制作

最近中继上干扰严重，原先连中继只要信号能到59就足够了，而现在信号强度要能与干扰信号进行抗衡，否则会被台友称之为“机关枪干扰”的信号压制，断续严重，无法抄收。强行加大电台功率虽然管用，但肯定是不提倡的，而且外出使用手台的时候，也无法通过发射功率来压制干扰信号，于是更换增益更高的天线就成为唯一可行的方案。原先买过很多手台天线，都不太满意，反而是自己制作的几根天线效果都不错，哪怕是最简单的1/4谐振天线，发射效果都超过原机胶棒，于是决定还是自己做一根。通过查找资料，发现5/8天线，增益较高，制作比较容易，长度相对较短，手台使用比较方便，为了能够更加方便携带，决定制作成5/8折尺天线，携带式可以将天线折叠减小体积。5/8天线的原理网上有详细论述，这里不再复述，只介绍制作过程。U段5/8折尺

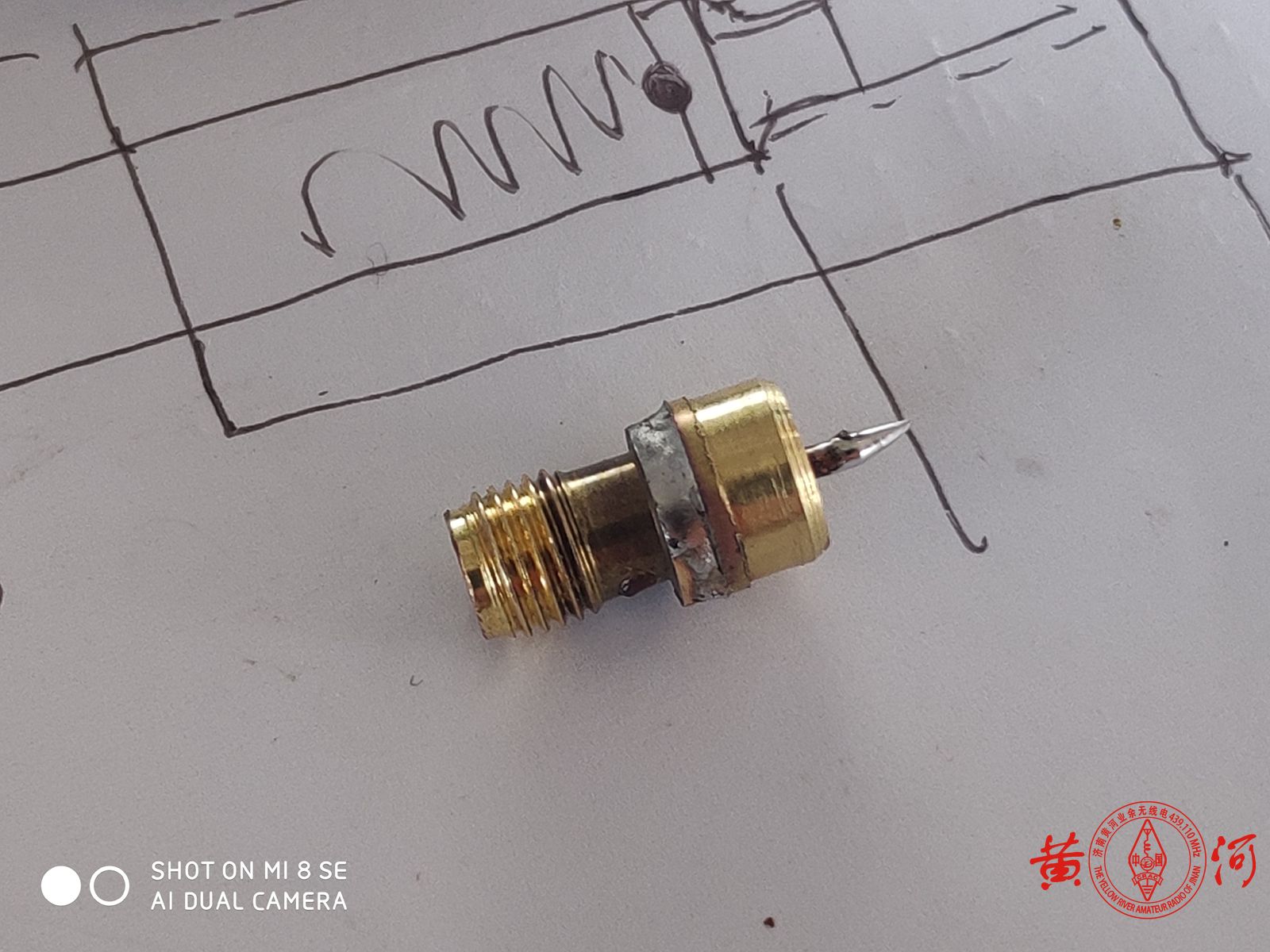

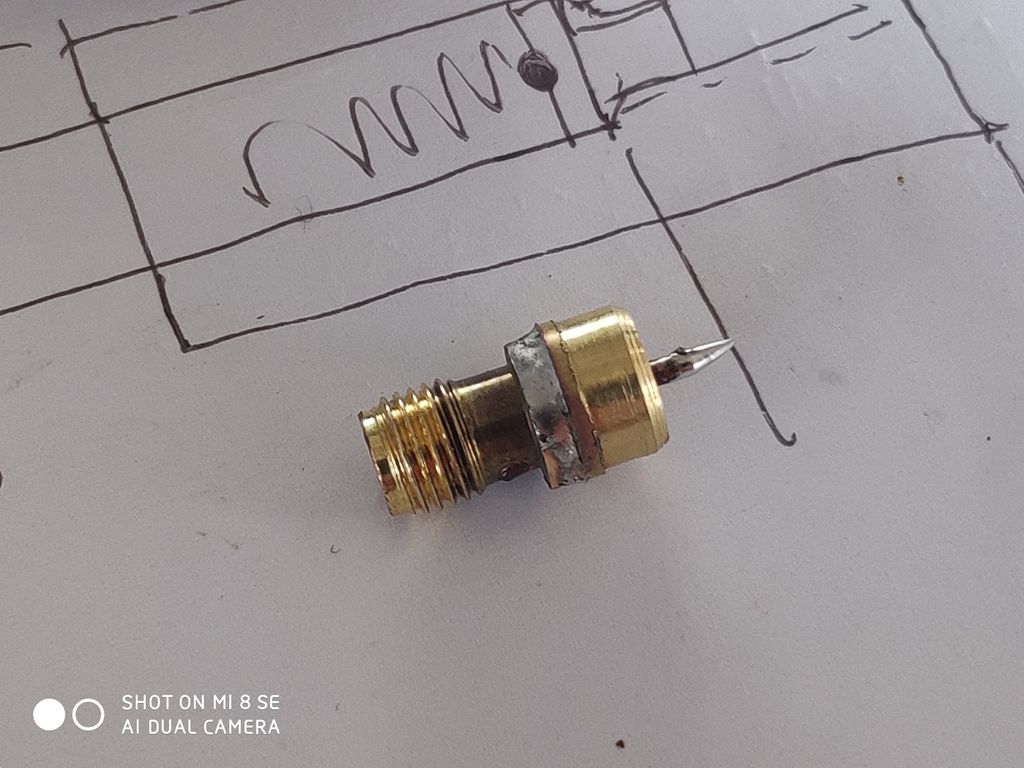

首先制作天线基座，用一只路由器上的SMA母头座车削改制而成。

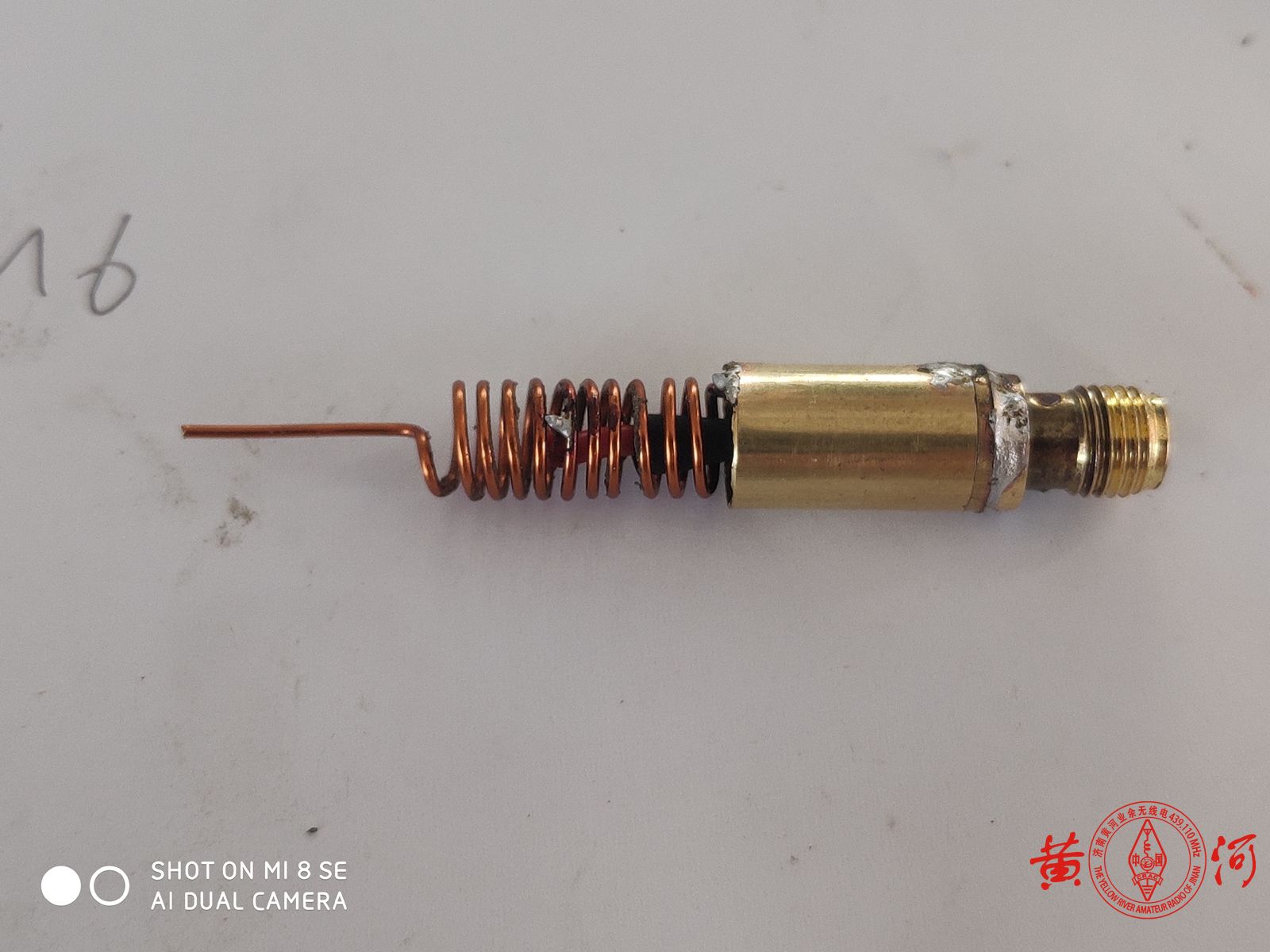

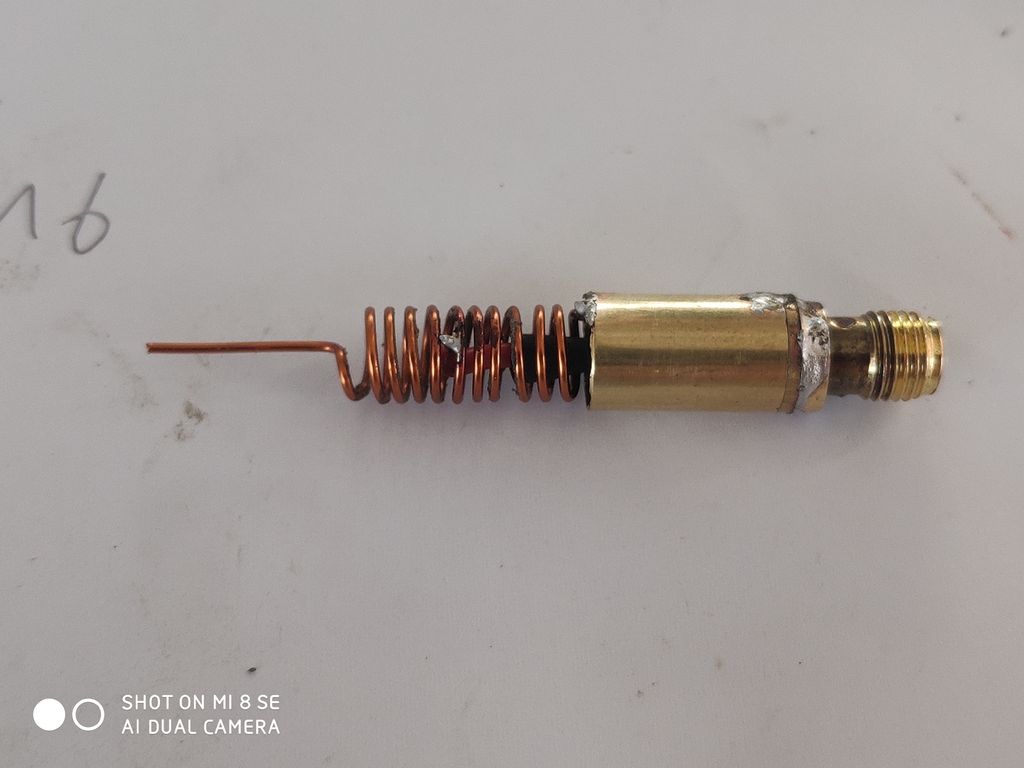

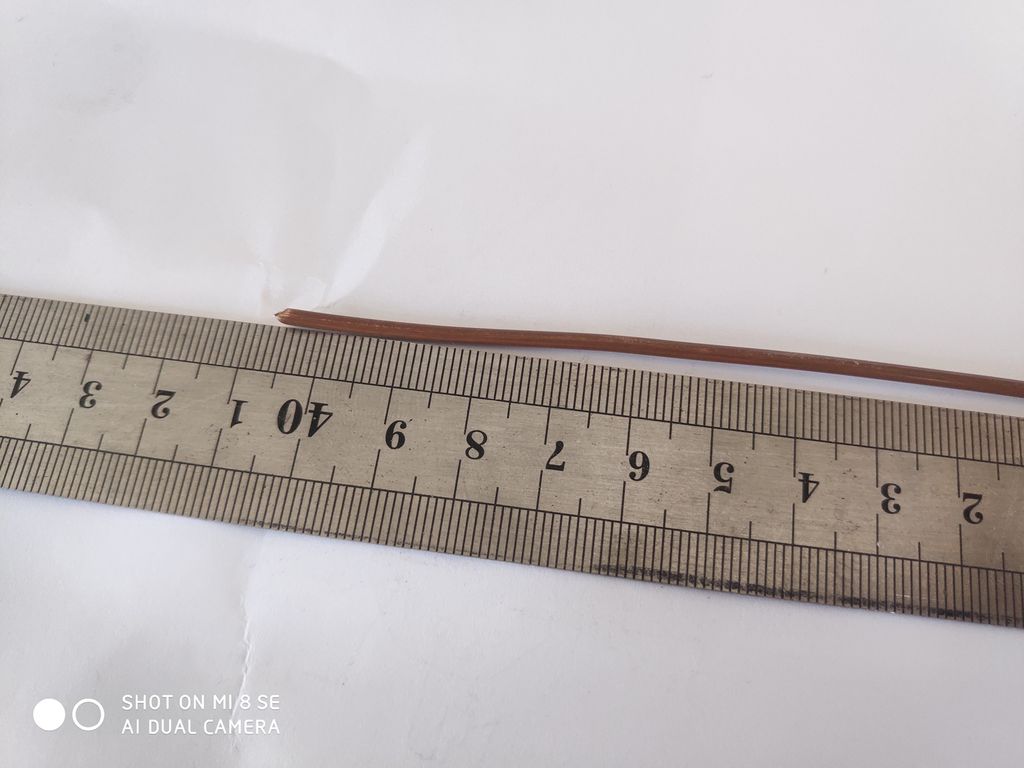

下部的线圈使用0.8MM漆包线截取1/4波长一段，约17MM，后部留焊接部分3MM前部留接上部天线振子部分10MM，线圈下端接地，上端接天线振子，中部第5圈处抽头，通过电容耦合到射频输出端，不从天线底部馈入信号，而是从线圈中部馈入信号会让线圈成为一个变压器，从而让天线阻抗与电台输出阻抗得到良好的匹配。

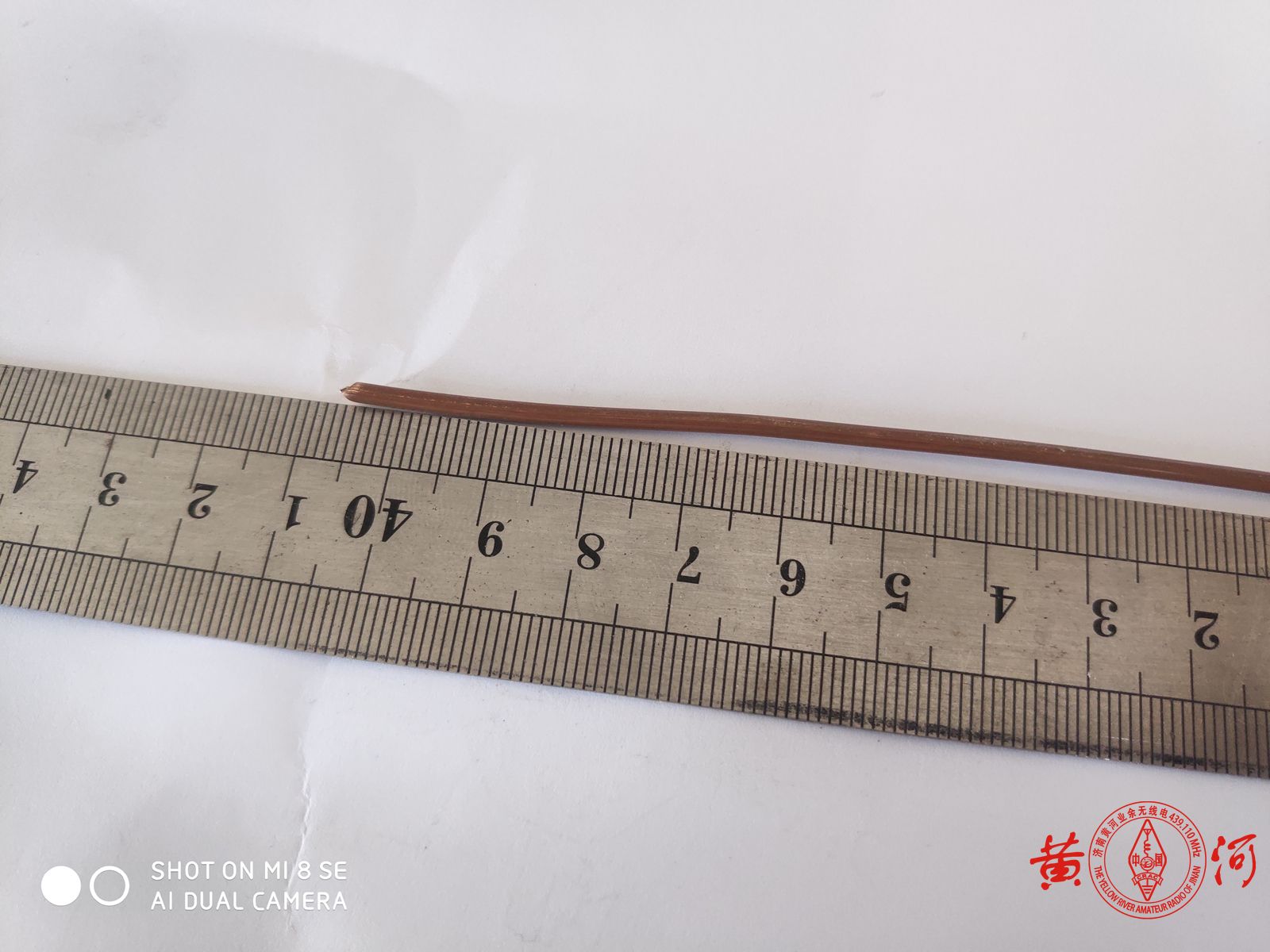

制做正式天线前，先用铜丝制作临时振子，确定天线振子长度。

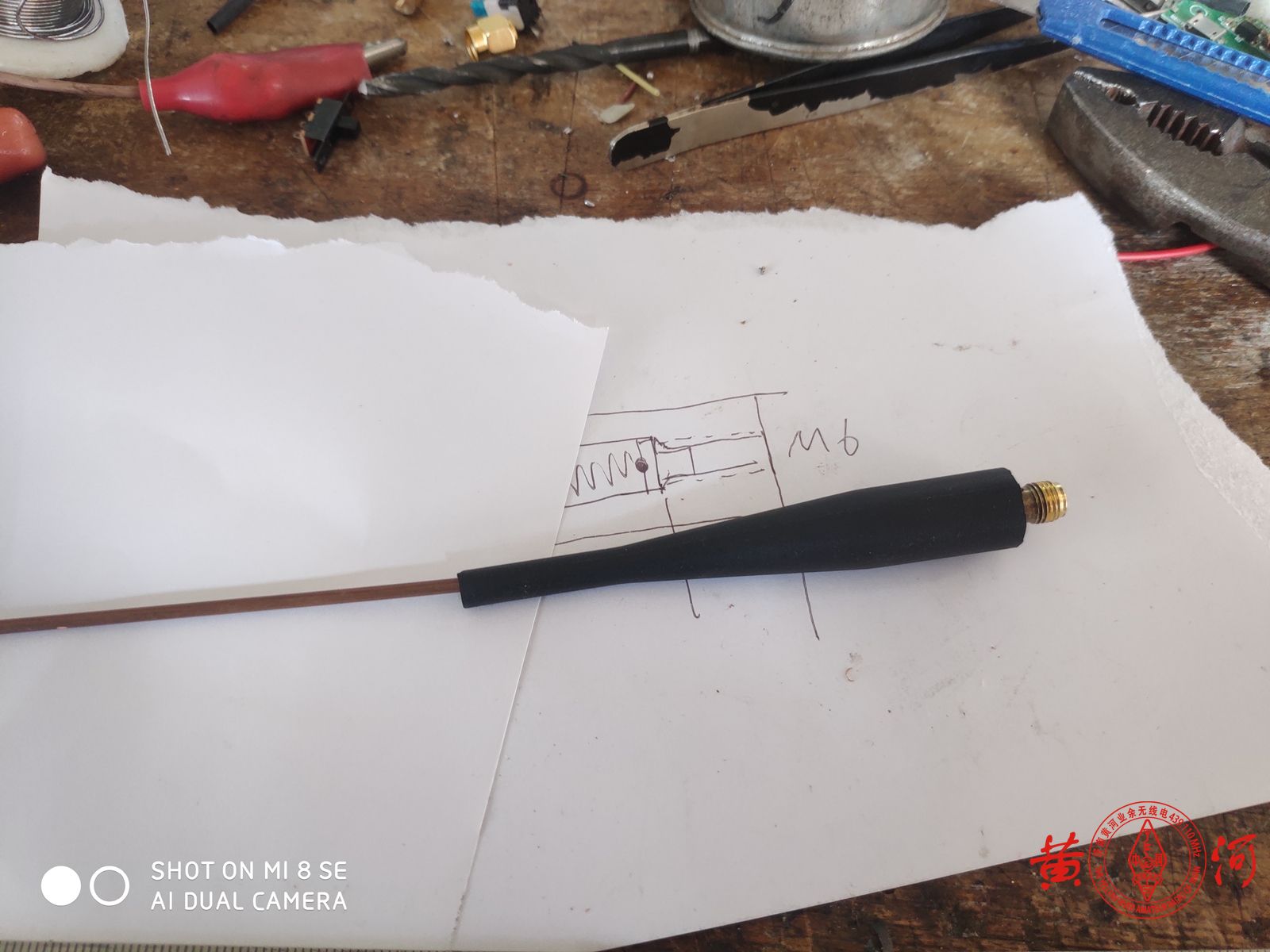

装成一根临时天线。

使用天调调整好天线振子长度（约40厘米多一点），测试驻波比并不十分理想只到2.0，天线阻抗为30欧左右。装机进行通联试验，用这只输出功率0.8W的宝峰999手台，可以稳定连到中继并对干扰信号形成压制作用，而原先要用5W手台才能做到。

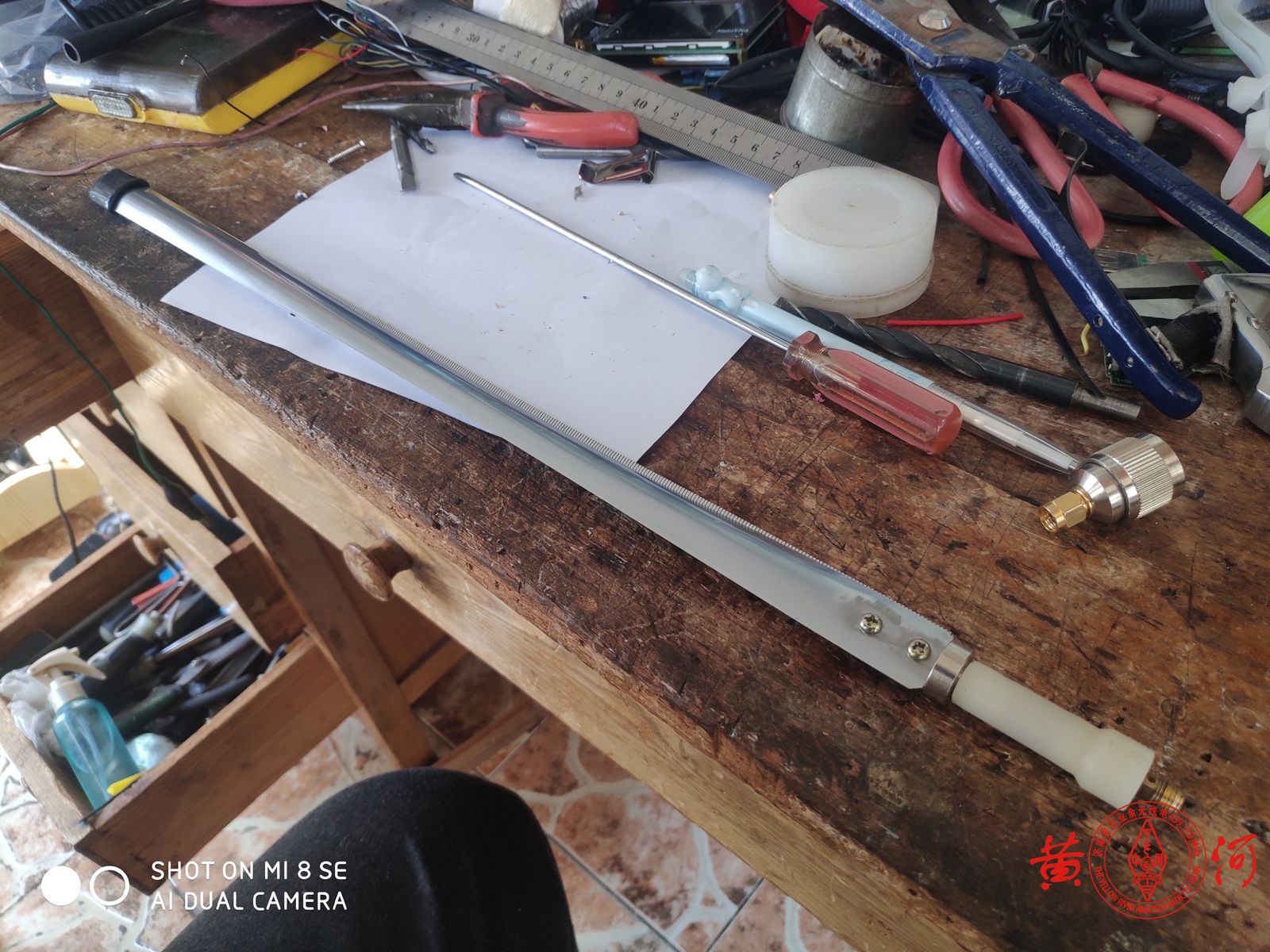

现在做正式振子，折尺天线，用的是真正的钢卷尺，长度40厘米多一点。

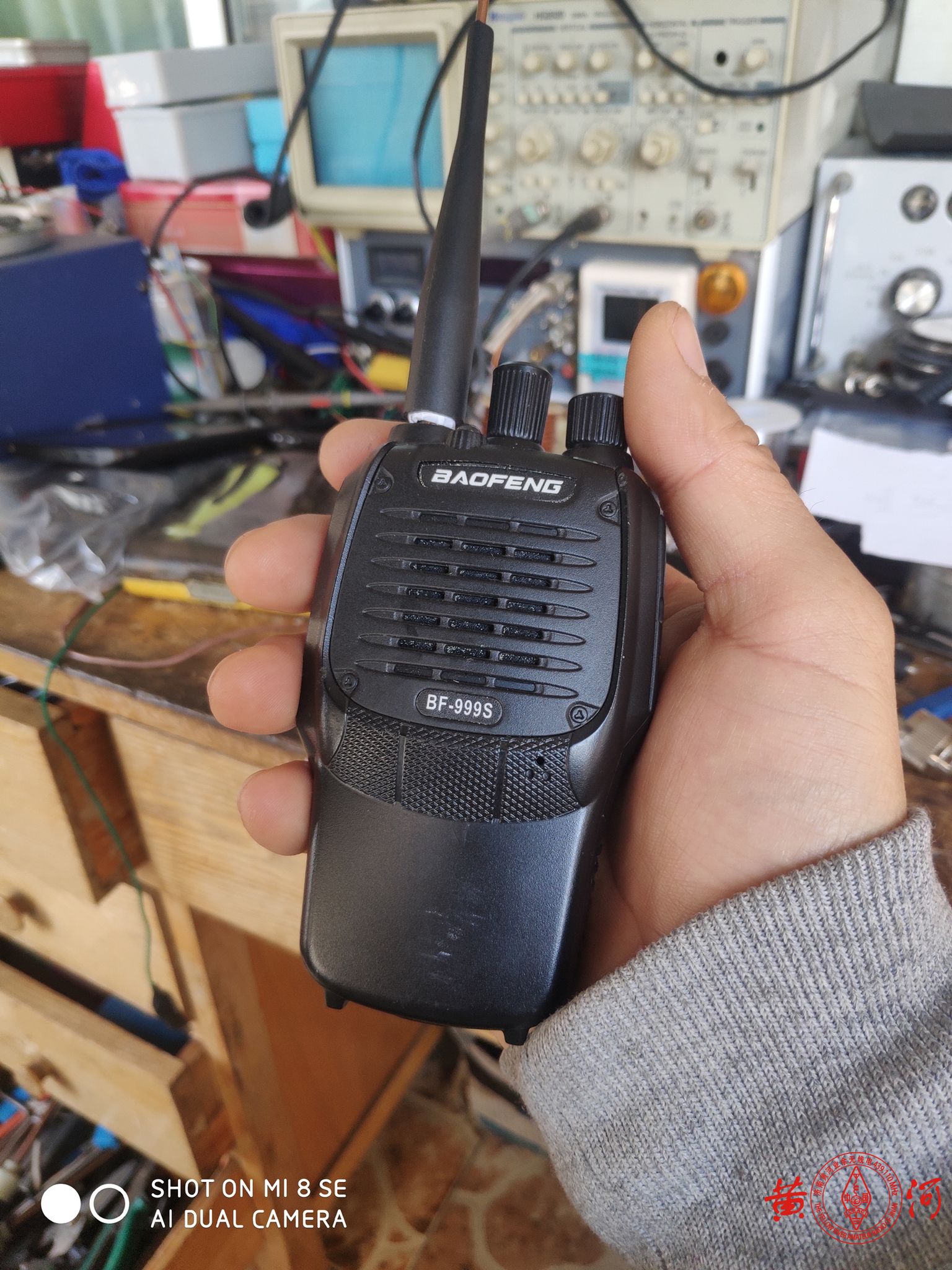

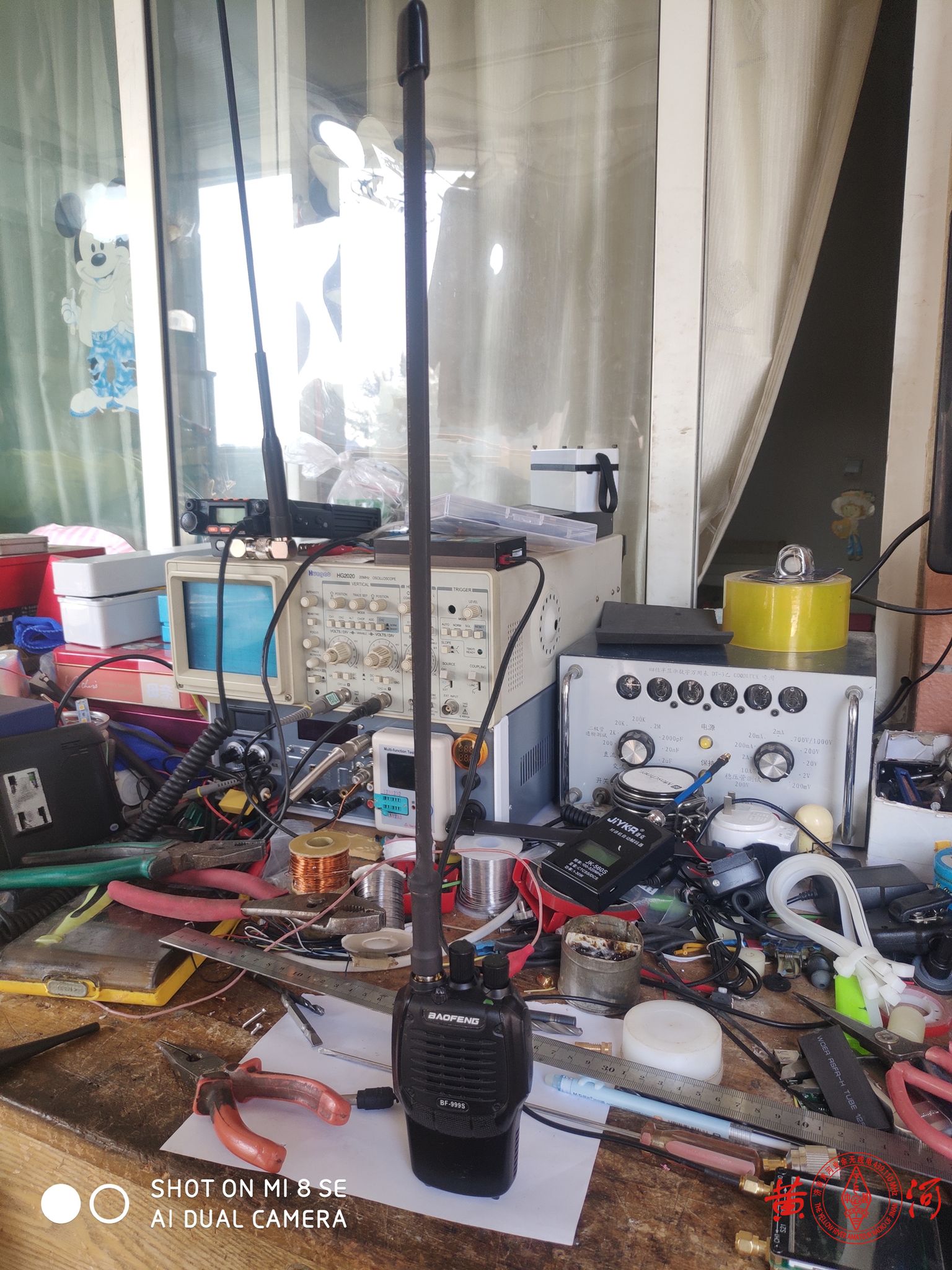

做好后装机效果，后来用这只天线装到我的UV6R上低功率发射0.5W也可以稳定连上中继，说明这只天线增益还是挺高的，只是因为对天线原理了解不足，无法把天线驻波降低到1.5以下，特征阻抗调整到50欧，从而达到最佳效果，如果有哪位友台对天线原理比较了解的，请多指教，如果能把驻波和特征阻抗都做到理想状态，应能发挥出更好的效果。
