摩托罗拉SM120接反电源烧坏维修一例1210

1. 收到友台一台摩托罗拉SM120，据友台讲因接反电源烧坏，虽然对电台电路并不了解，但还是想尝试维修一下。打开电台后发现电源进线上反向保护二极管己经拆除，据说己经完全烧毁，心里一凉，反向保护二极管一旦烧毁，那反向电压肯定进电路了，那种换个保险就好的可能性顿时没了。查吧，据友台介绍说，查到网上讲有个保险电阻反接后容易烧坏，找到它，就是一只标着2A标识，和1/4W电阻类似的小东西，手里没有，用一根很细的铜丝当保险丝焊上，上电检查，开机了。检查各功能正常，就是没有发射。逐级测量发射部分的功率管，第二级推动管烧毁，无推动信号给未级强放管，造成没有发射信号出去，型号是25C19，网上查了一下，48块钱包邮，经询问，友台买来后换上，试机良好，发射功率20瓦，然后重新焊上一只反向保护二极管，为防止再次出现反接烧毁的现象，在电源进线上又串接一只10A的二极管进行保护，虽然这样会损失一点发射功率，但这样更加安全，至此，这台摩托罗拉的车台维修完毕。

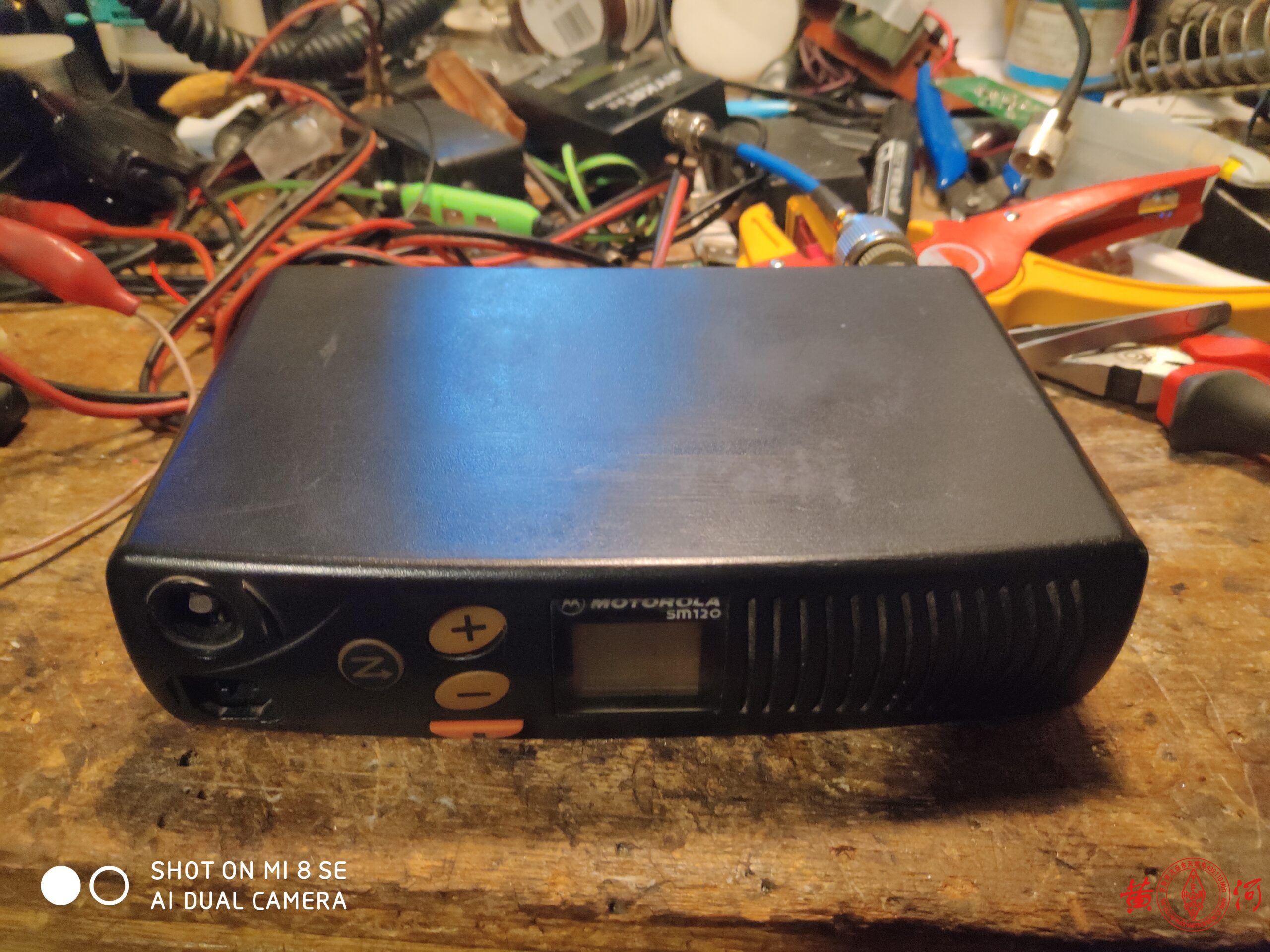

待修的车台

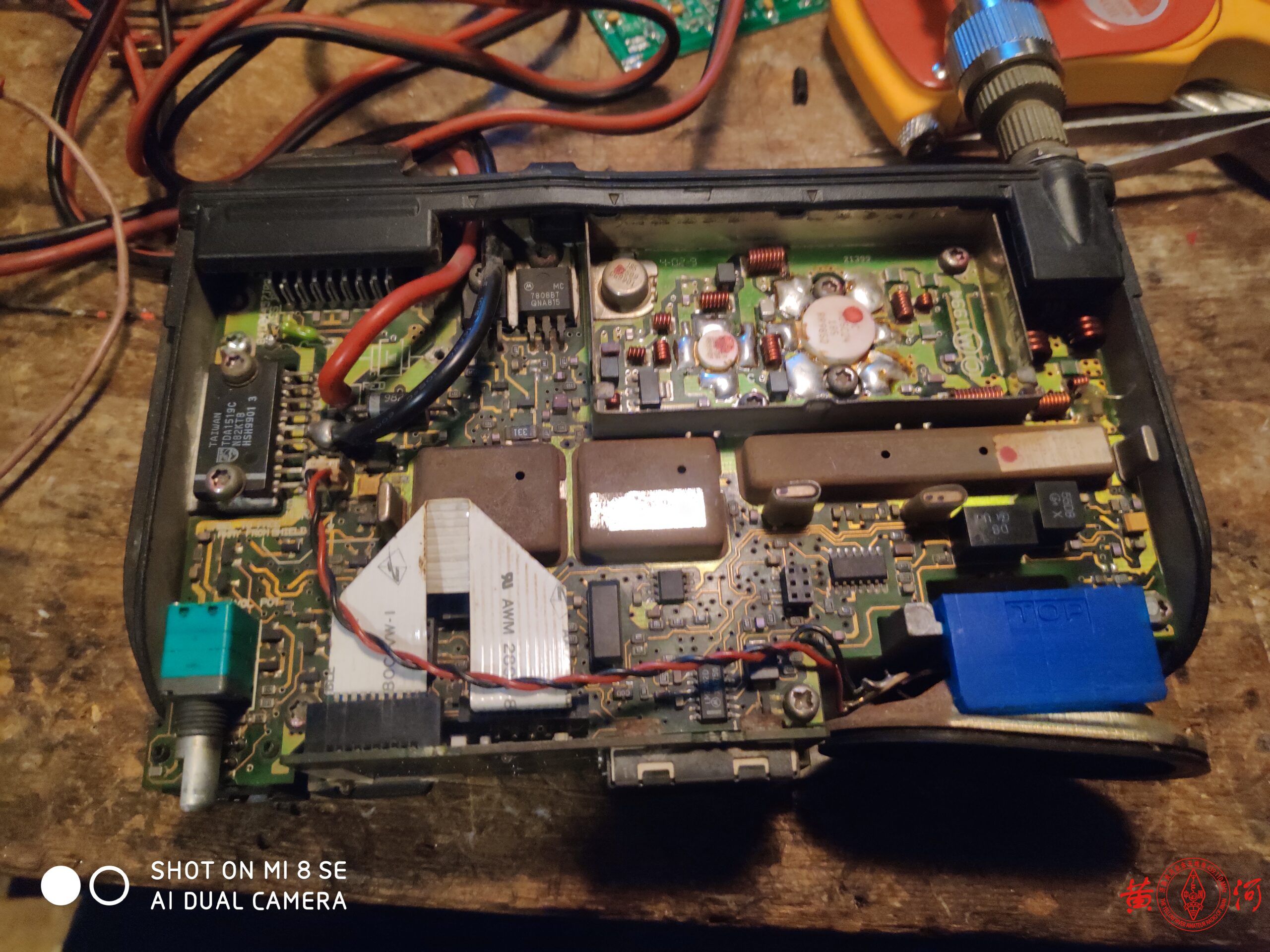

拆开检查

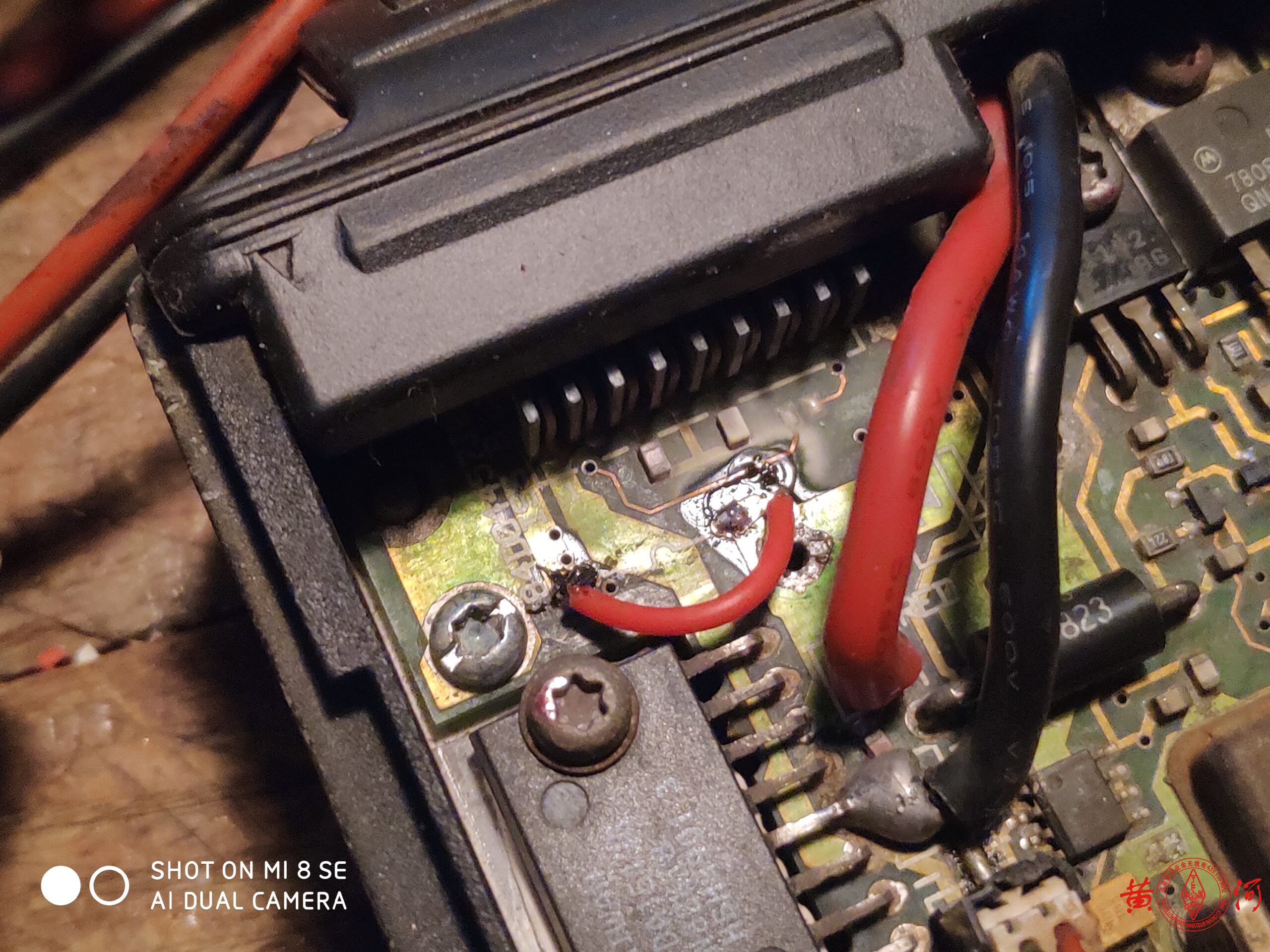

用细铜丝做为保险丝代用，外面套上电线皮防止短路。

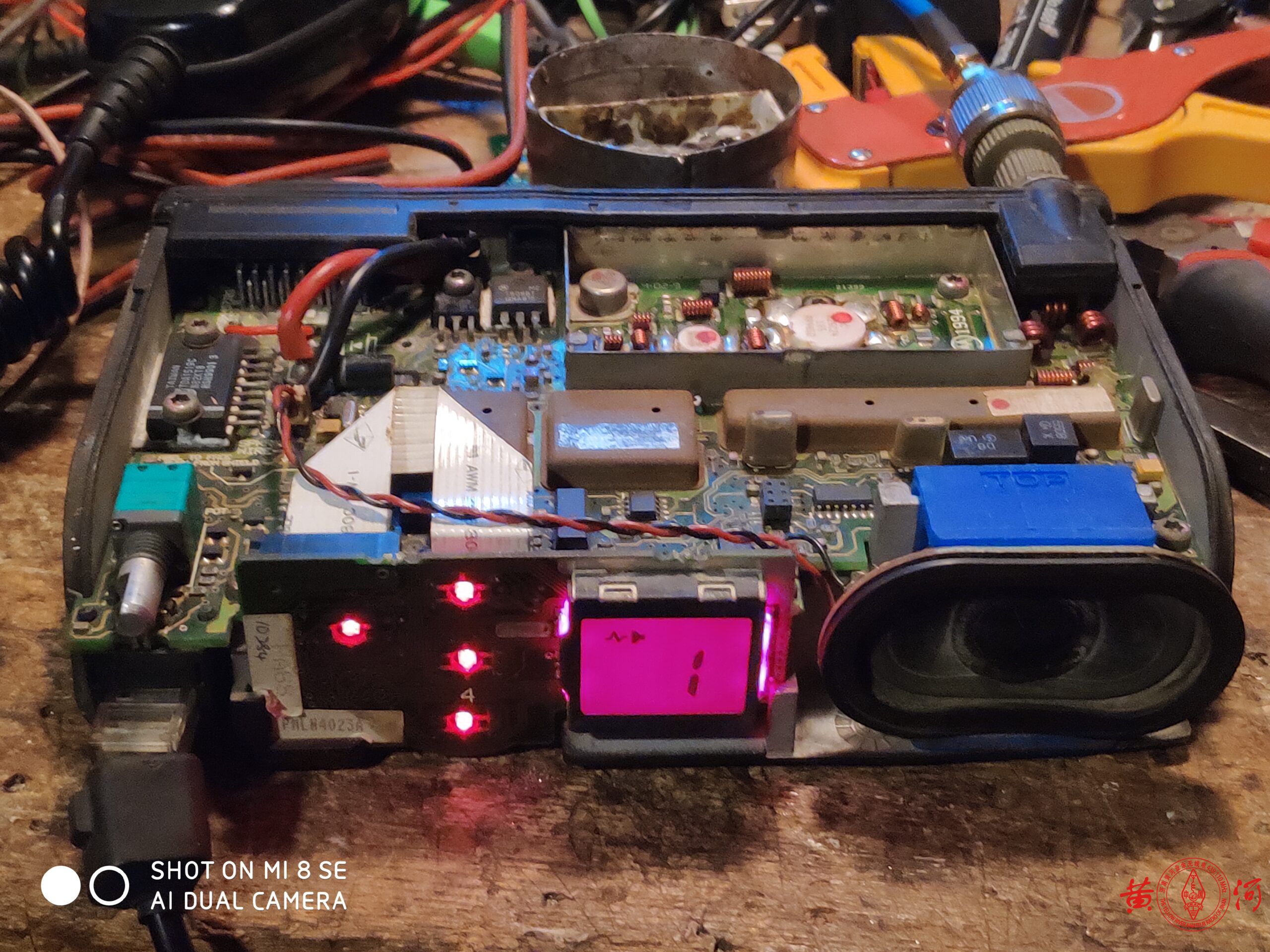

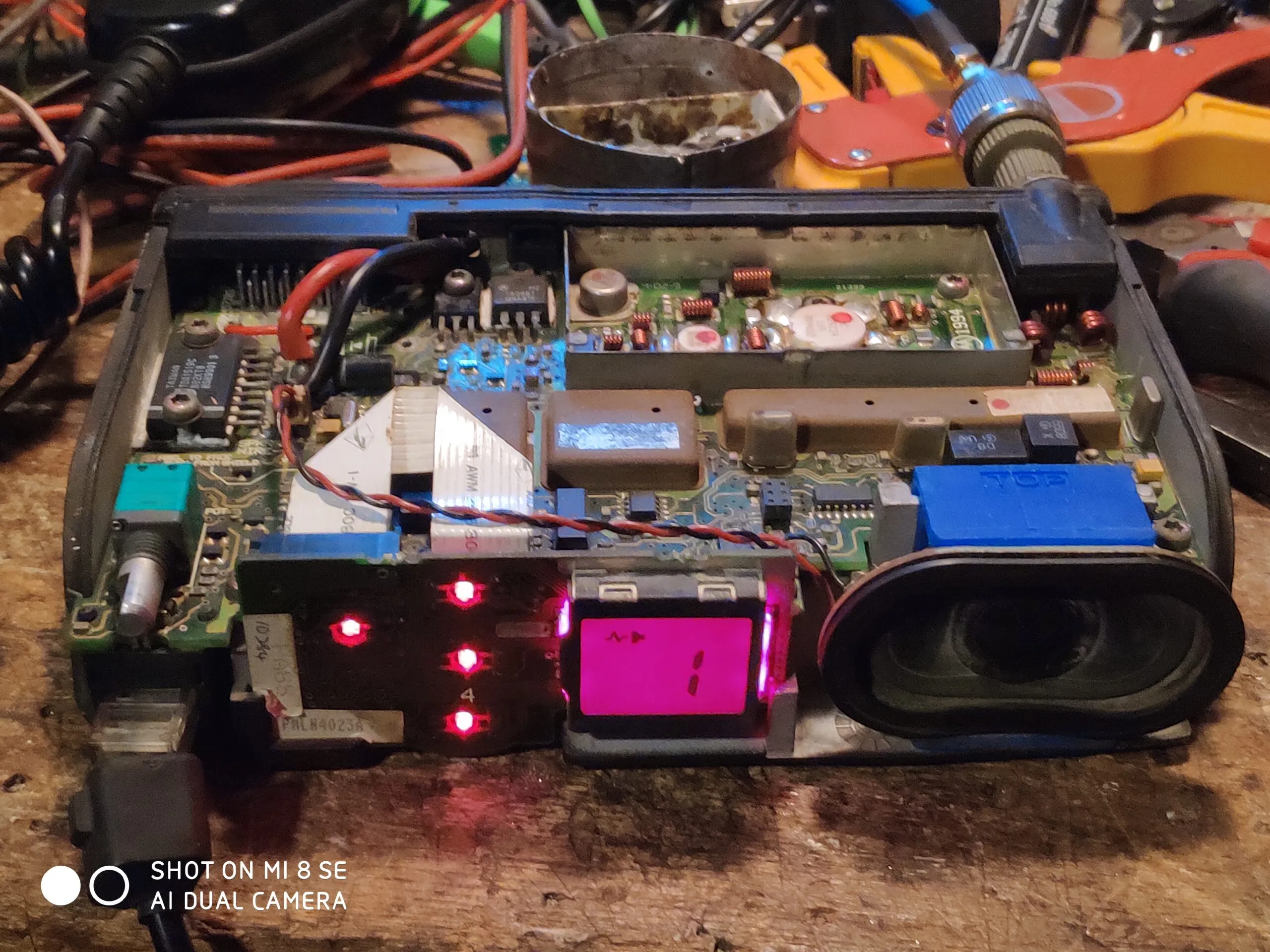

上电能够开机了

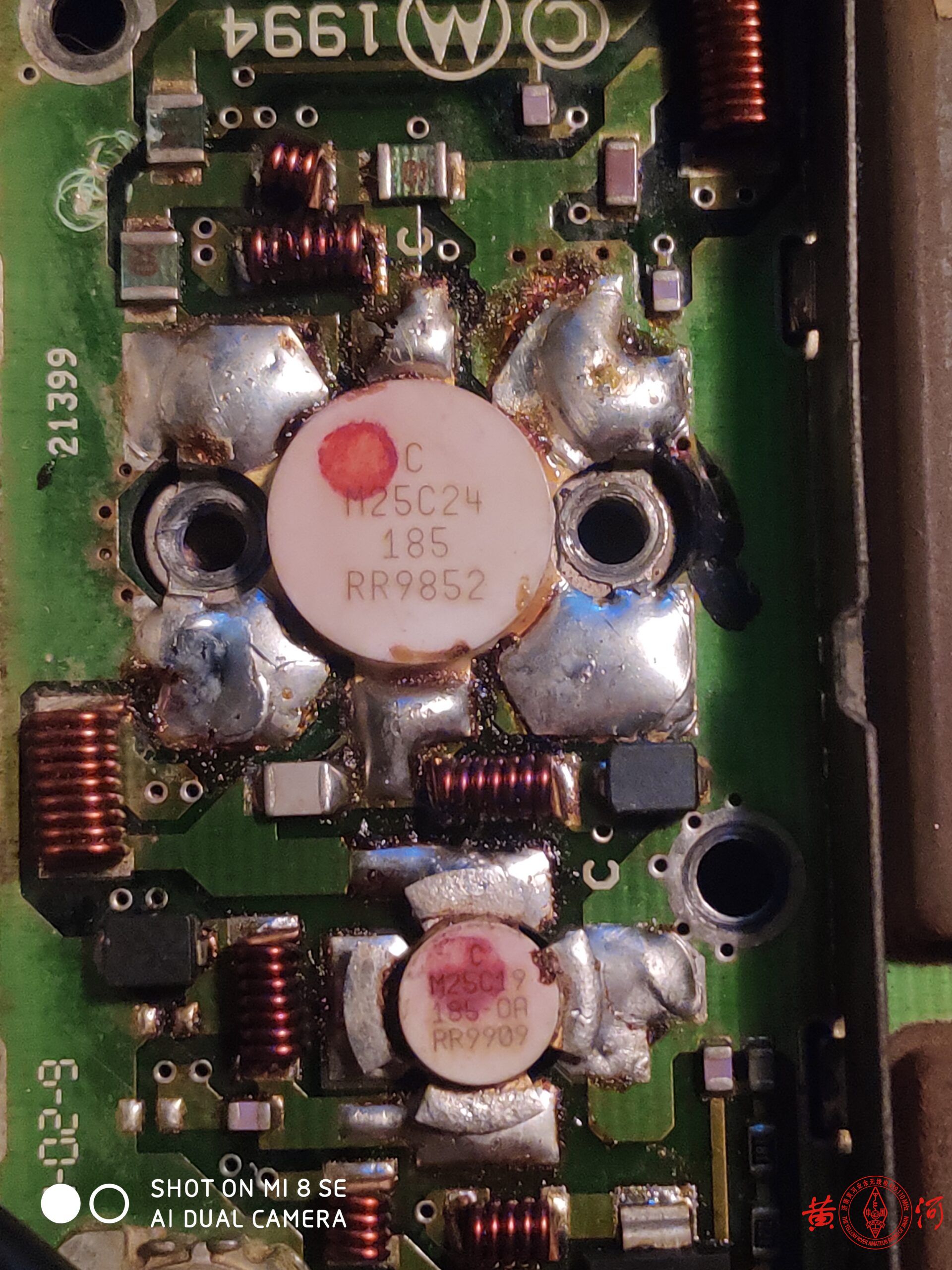

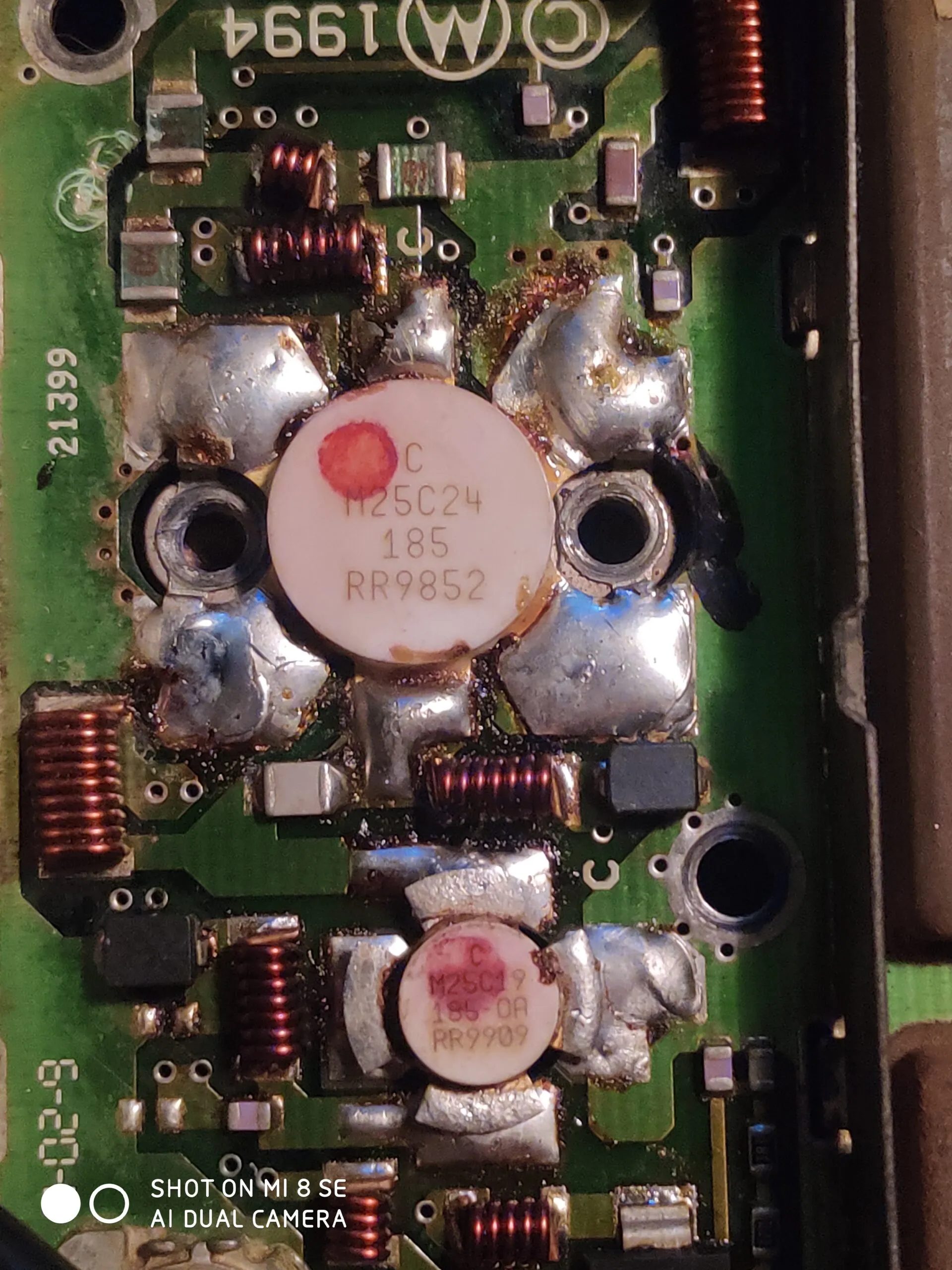

烧坏的就是下面这只25C19

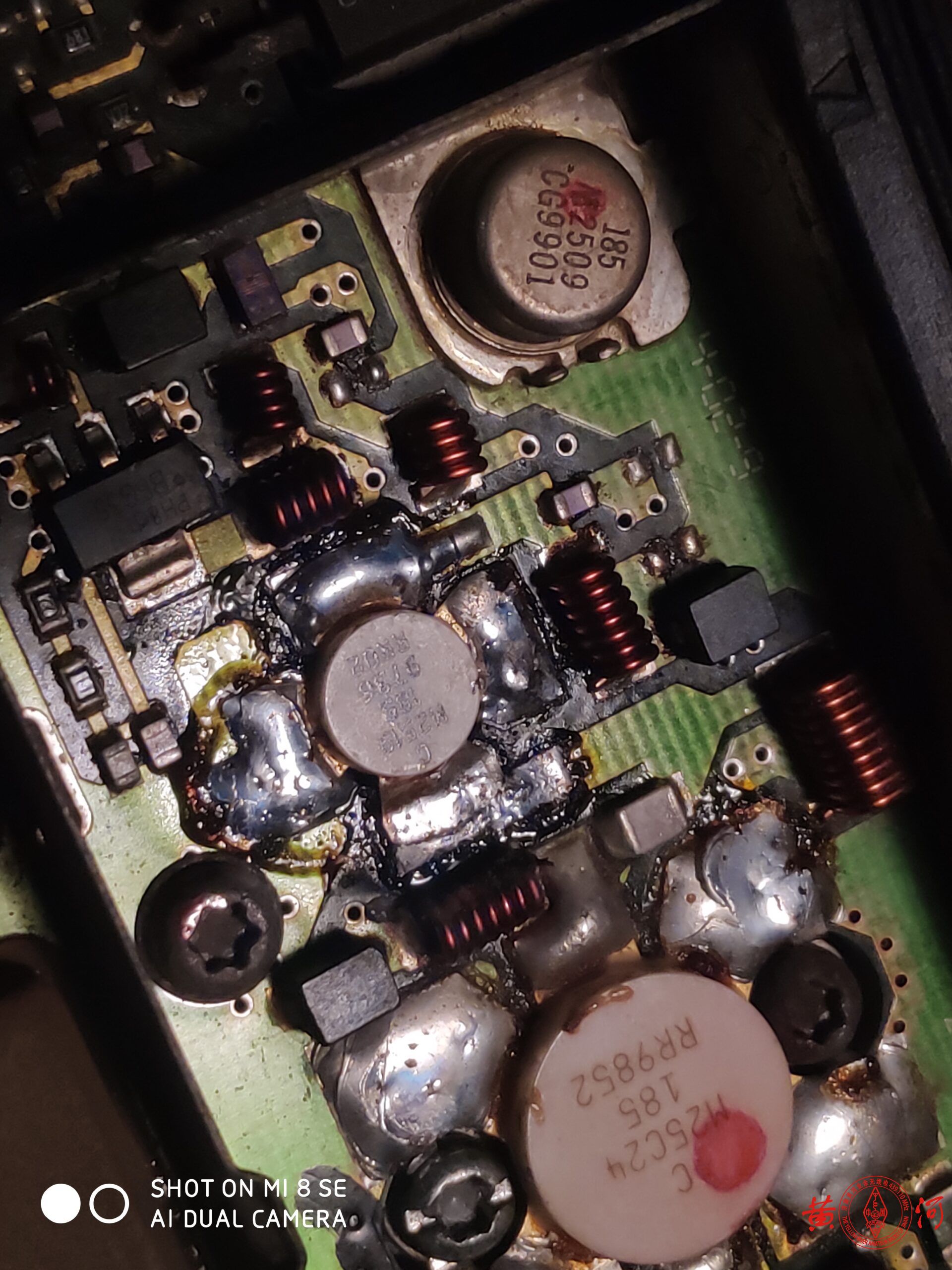

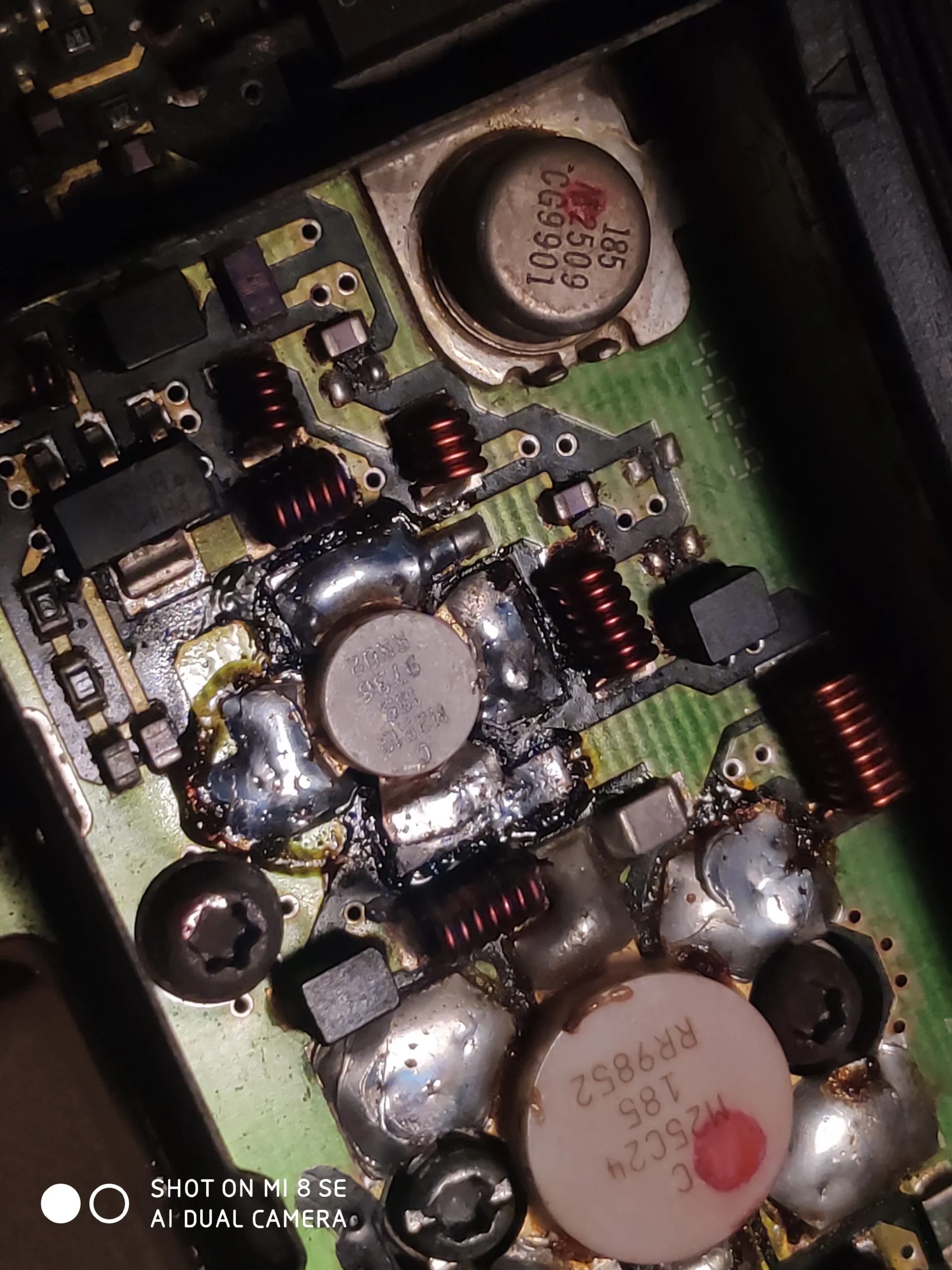

买来一只换上

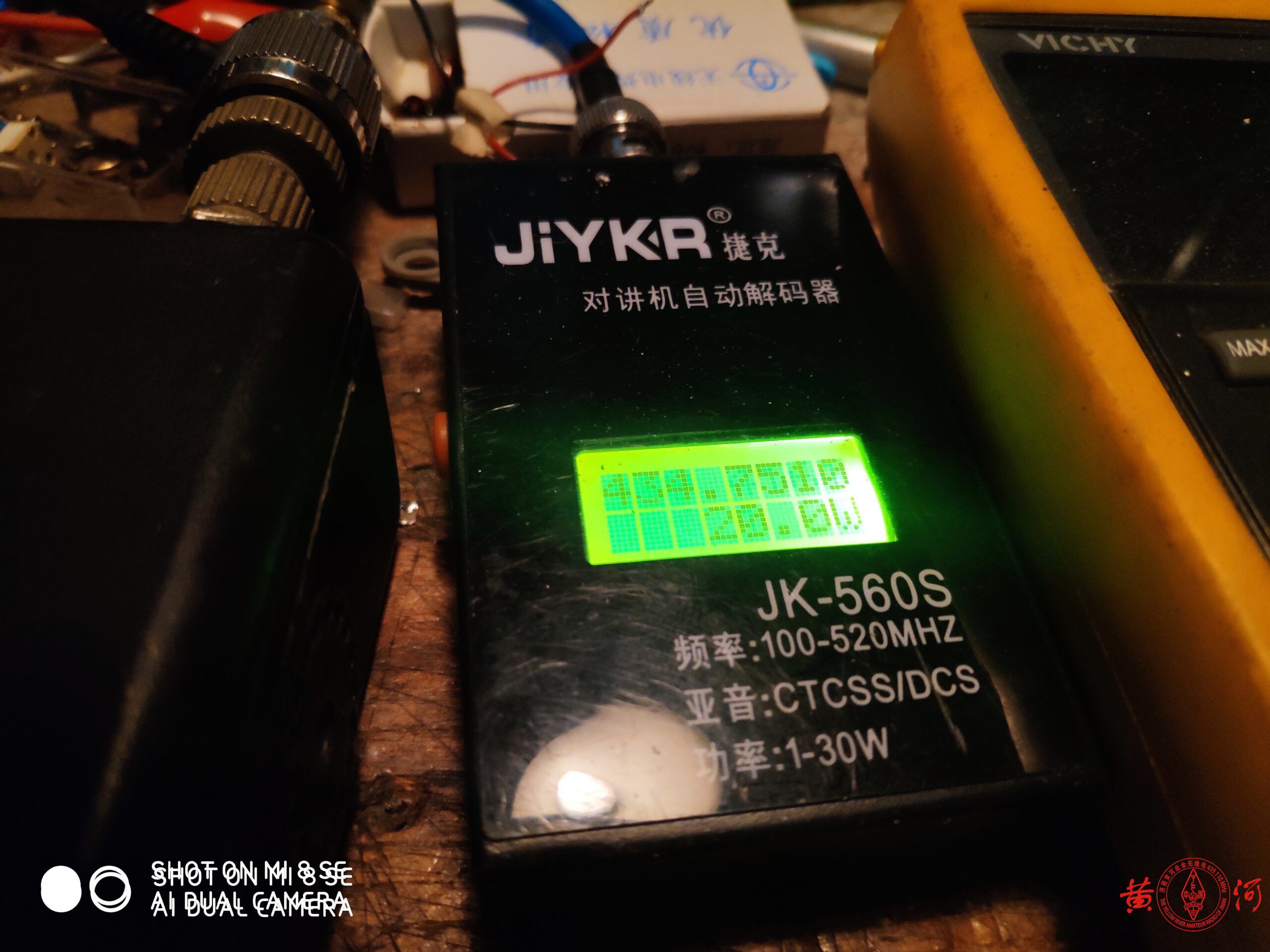

测试发射功率达到20瓦，

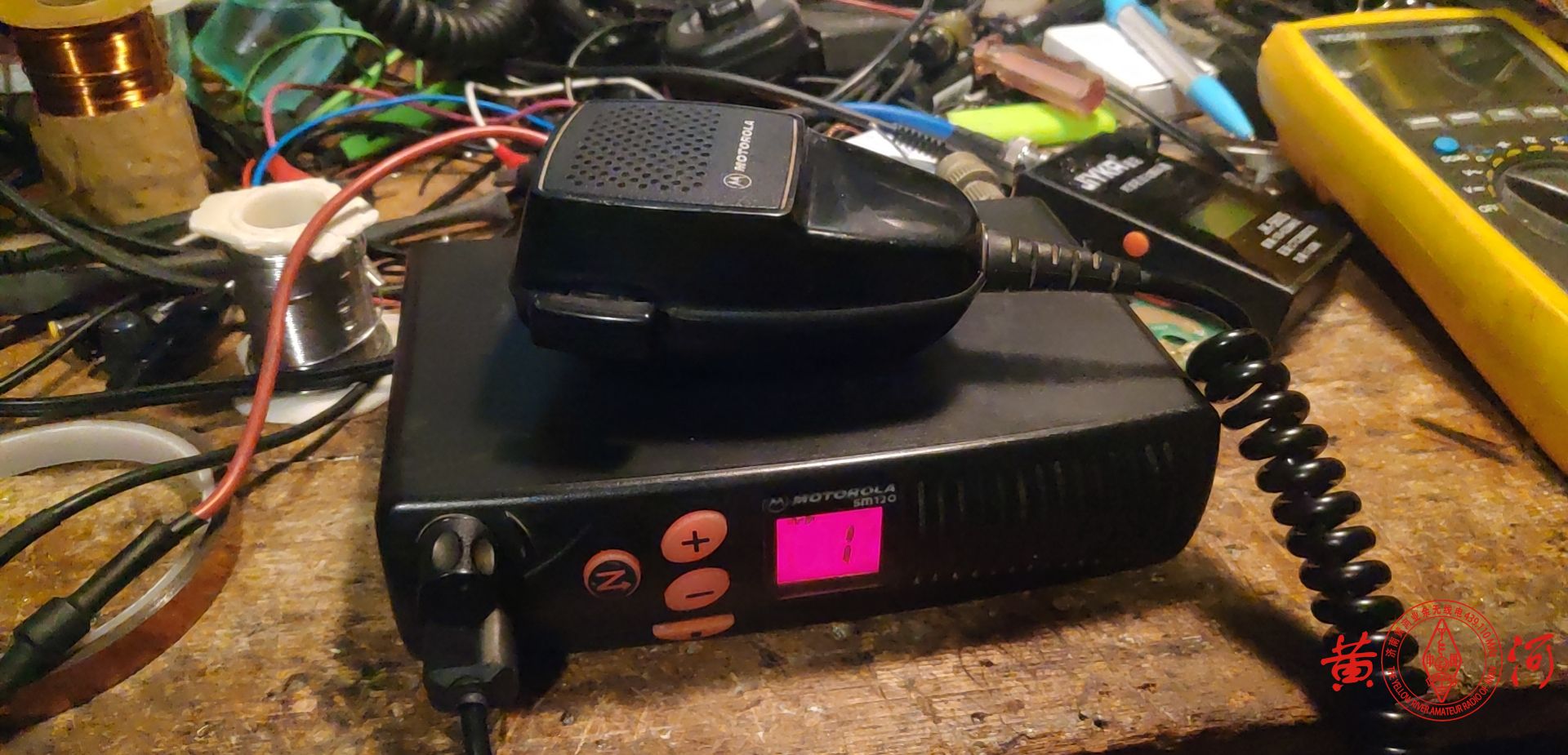

至此维修结束
