改台式机电源电压输出为13.8V用于车台供电BG4IRQ 1210

各位HAM朋友多数都会用一只车台，放在家里作为基地台使用，这时车台的电源就成了个不大不小的问题，因为多数电源输出为12V，而车台最大功率输出时，所需要的电压为13.8V，而且车台所需的电流比较大，甚至达到10A以上，就需要输出电流比较大的电源，购买满足要求的电源，是个不大不小的花费。大家的家里，多数都有些过时的电脑，而里面的台式机电源12V输出可达15A左右，能满足车台使用，但有两个小问题。一个是如何启动台式机电源，这个比较好解决，只要将插头上的绿色线与黑色地线短路，就可以启动电源，另一个就是台式机电源输出为12V，无法让车台输出最大功率。台式机电源为了运行的安全，有着完备的保护电路，不能简单的改动电压取样电阻来改变输出电压。虽然改造有难度，但肯定不是不能改，于是找了只台式机电源来，尝试改12V输出为13.8V当做车台电源使用。我找到的这只电源，控制IC为KA3511，网上搜索了一下，找到了参考图纸，虽然电路不完全相同，但作为参考，修改电路已经足够了。查KA3511资料，要想改变输出电压，需要改变第4脚所接的取样电阻数值，同时需要欺骗电压保护电路，让保护电路不会动作。KA3511电压保护共有三个输入端，分别是13/14/15脚，对应于3.3V、5V、12V的电压过压欠压保护，要想让保护电路不会动作，就要给这三个引脚提供正确的电压。取样电路的改造很简单，原取样电路下端电阻和微调电阻为一只1.8K电阻和串联的一只1K微调电阻，全部拆掉用一只2K的微调电阻代替。电压保护部分的改造是将KA3511第 13/14/15脚与原电路断开 ，第14脚改接到+5V SB端，因为+5V SB辅助电源电压是由单独电路稳定的，不会随主电路电压改变而改变，所以可以作为+5V的替代电压，13脚与14脚间接一只2K电阻，以供给13脚3.3V的替代电压，而15脚与原12V间断开后串接一只6.8K电阻，就可以在输出为13.8V时，提供一个12V的替代电压给15脚。改造中为了使用方便，拆除了大部分输出引线，只保留了四根黑色的地线和四根黄色的+12V输出线，同时直接将绿色线焊接在GND上，让电源上电即可正常运行。电路改造完成后，就可以开机调整输出电压了，注意取样电路2K微调电阻在上电前一定要将阻值调整为最大，然后再上电开机，开机后调整2K微调电阻让输出电压为13.8V，注意调整微调电阻时一定要慢，不要让输出电压过高，造成电源损坏。改造后电源空载输出电压为13.8V，带载13.14V，大电流输出时12.9V，测试我拼装的的车台，输出竟然超过了25W达到了29W，经通联测试，语音信号清晰良好，无电流声或谐波干扰声，至此电源改造宣告成功。

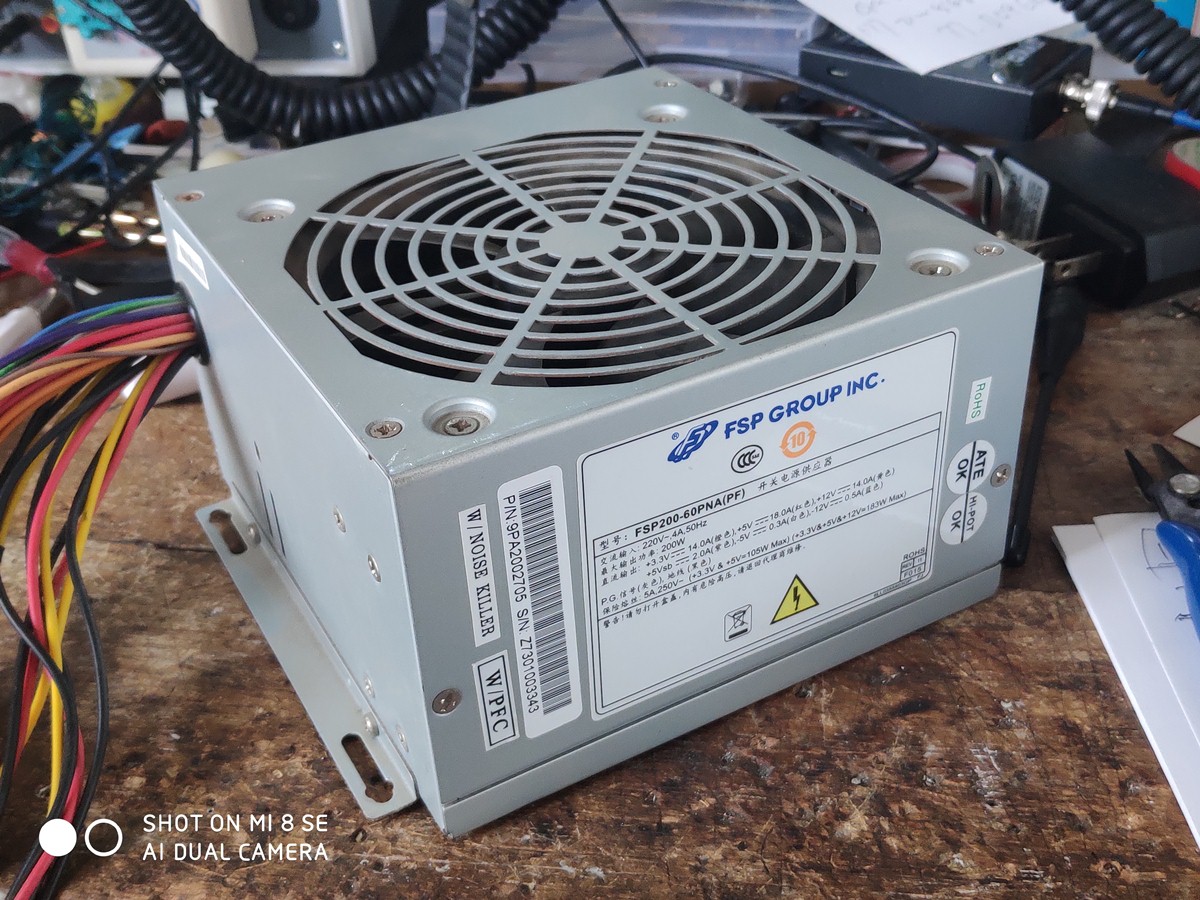

等待改造的台式机电源

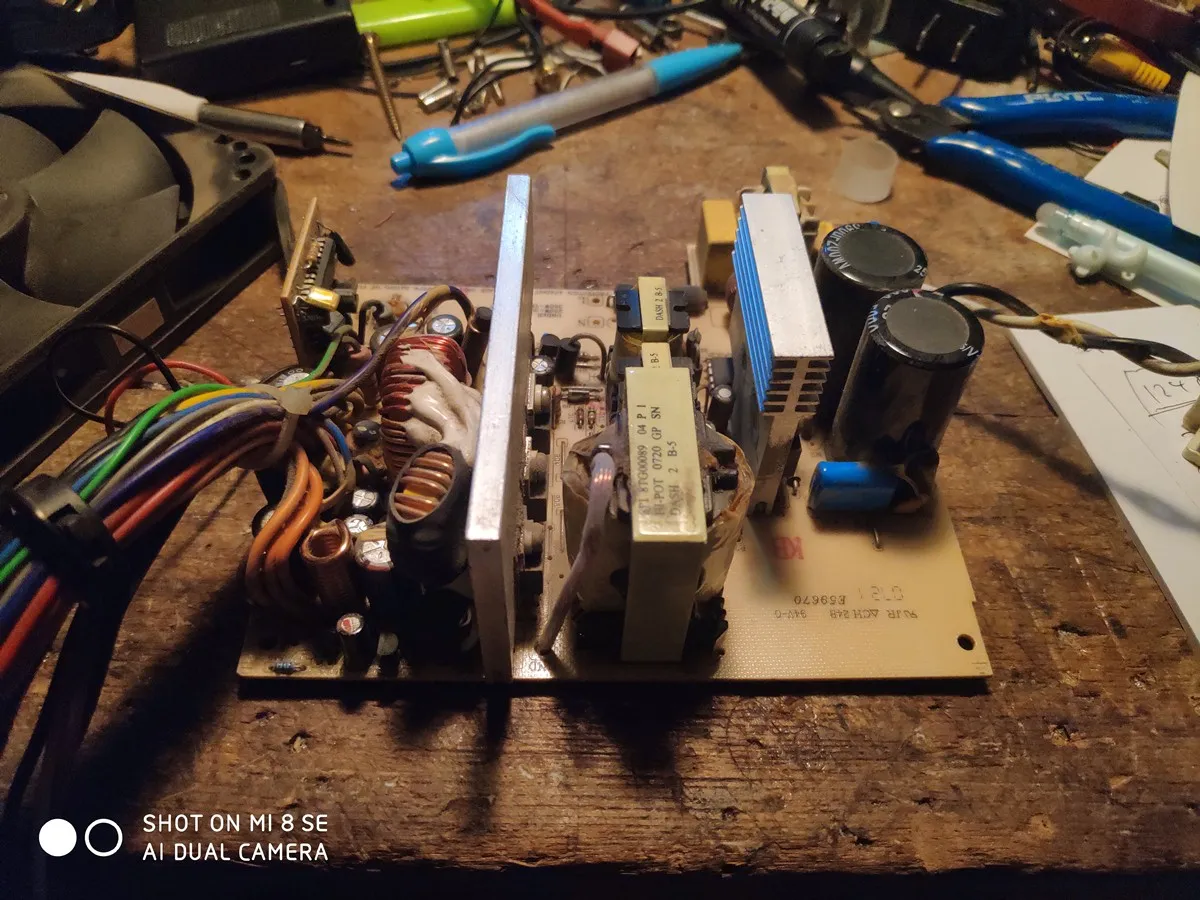

拆出电路板

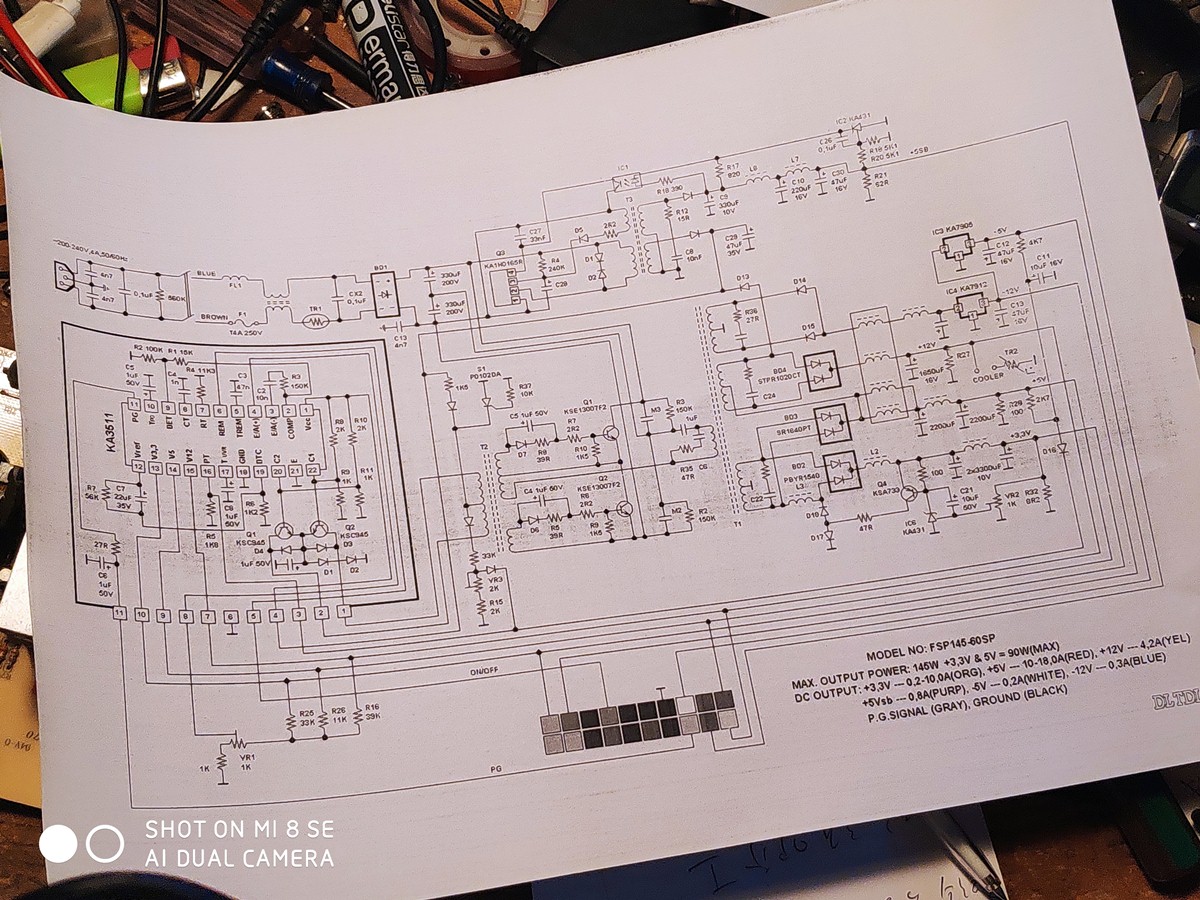

参考电路图

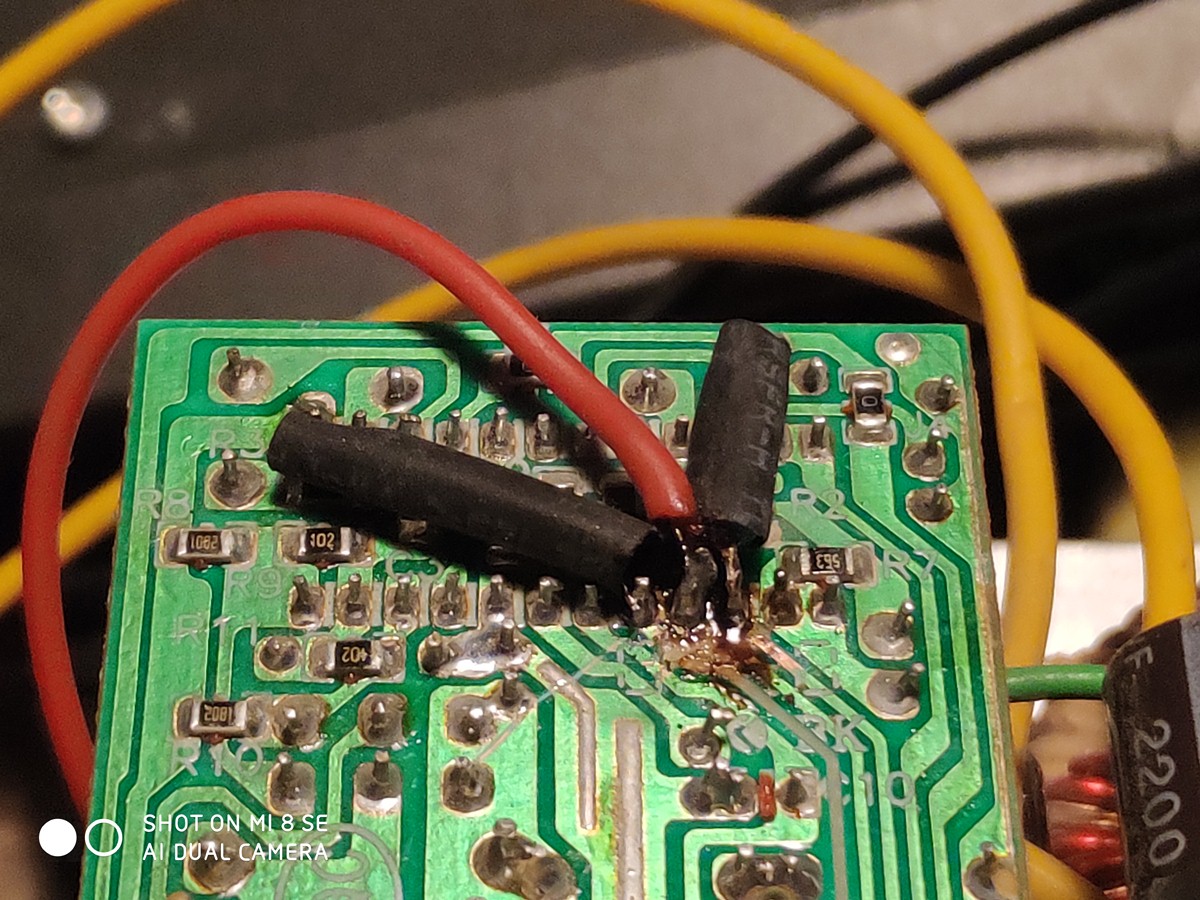

修改过的保护电路

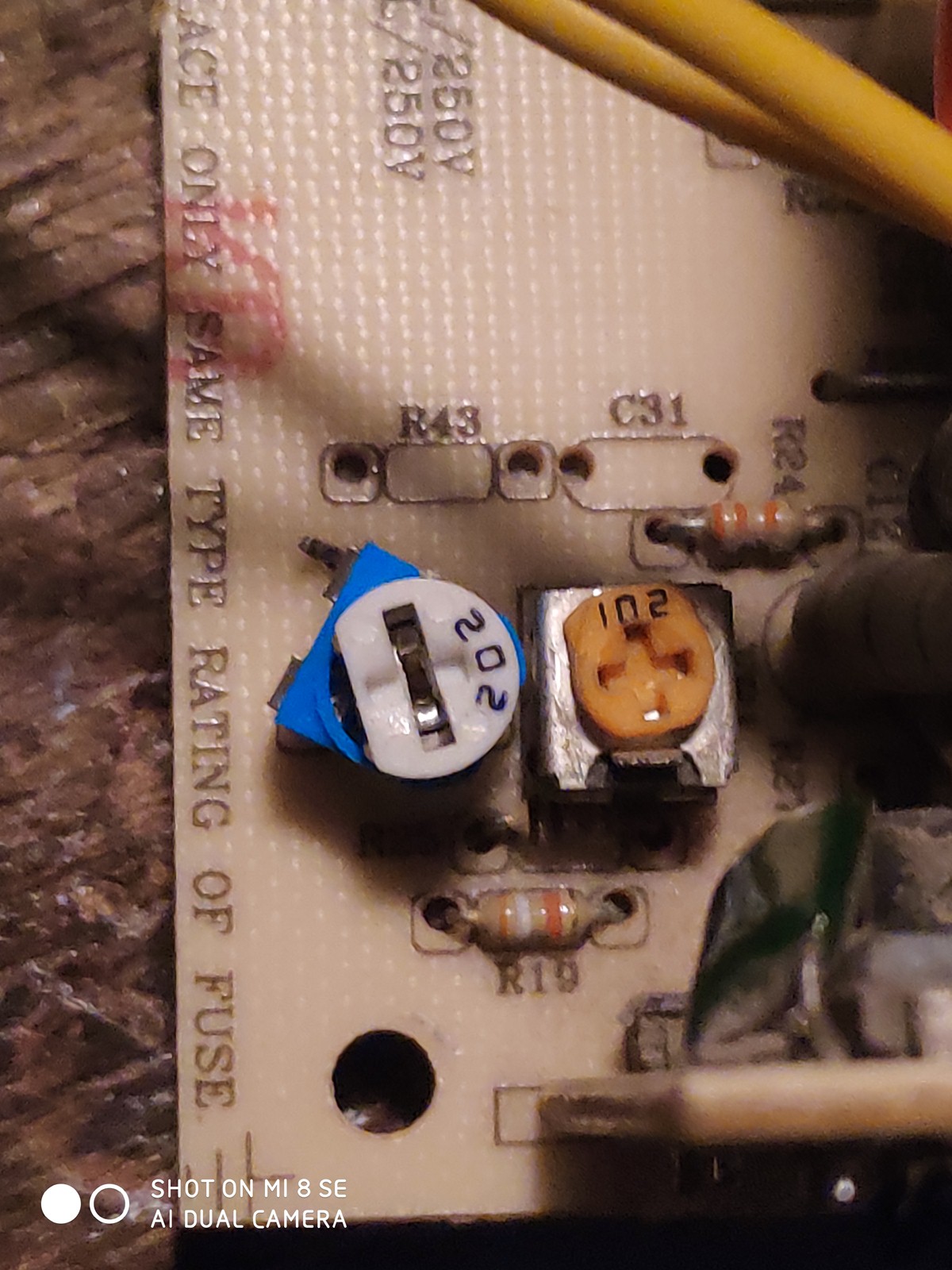

修改过的取样电路

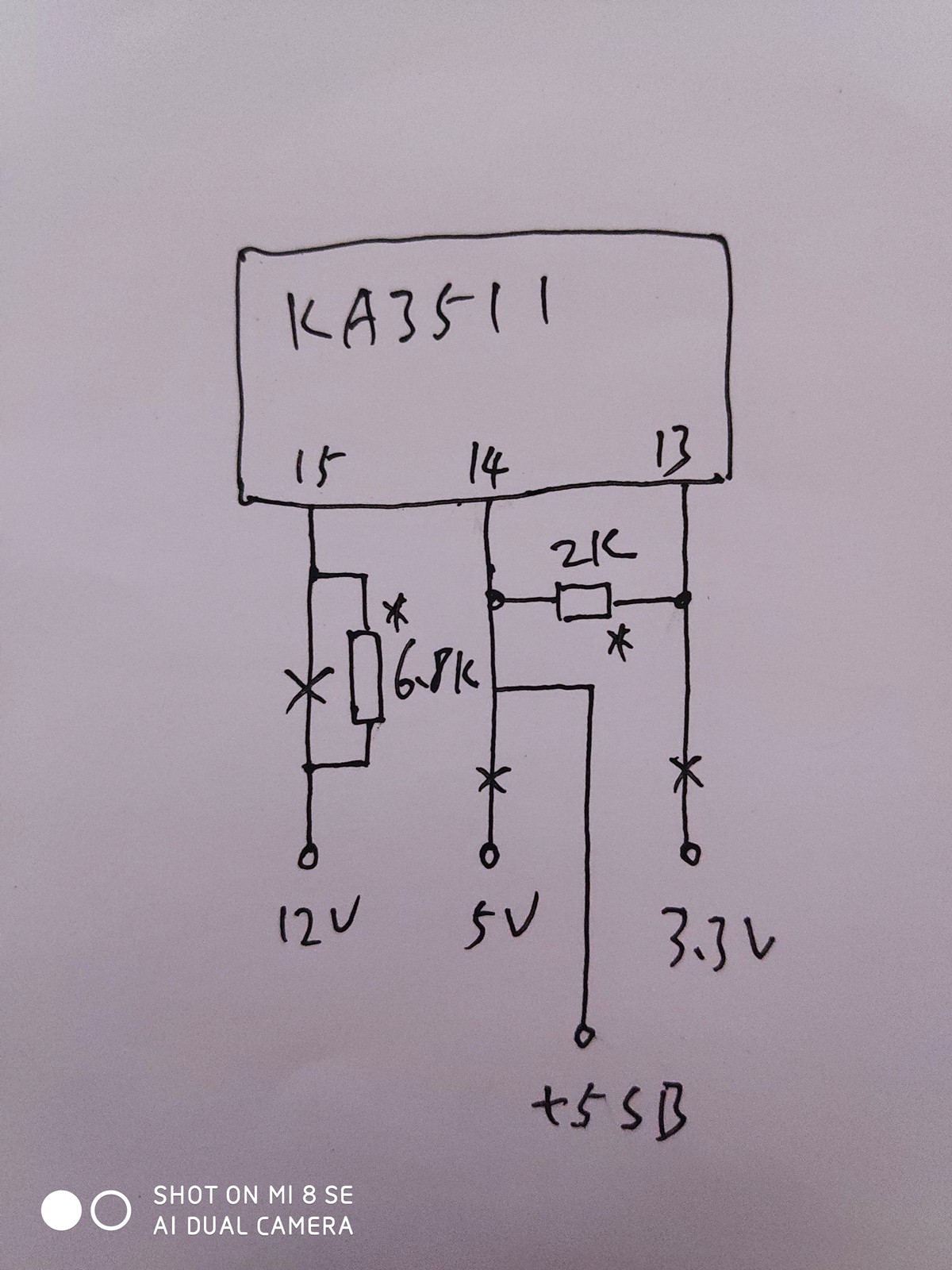

电压保护部分改造电路图

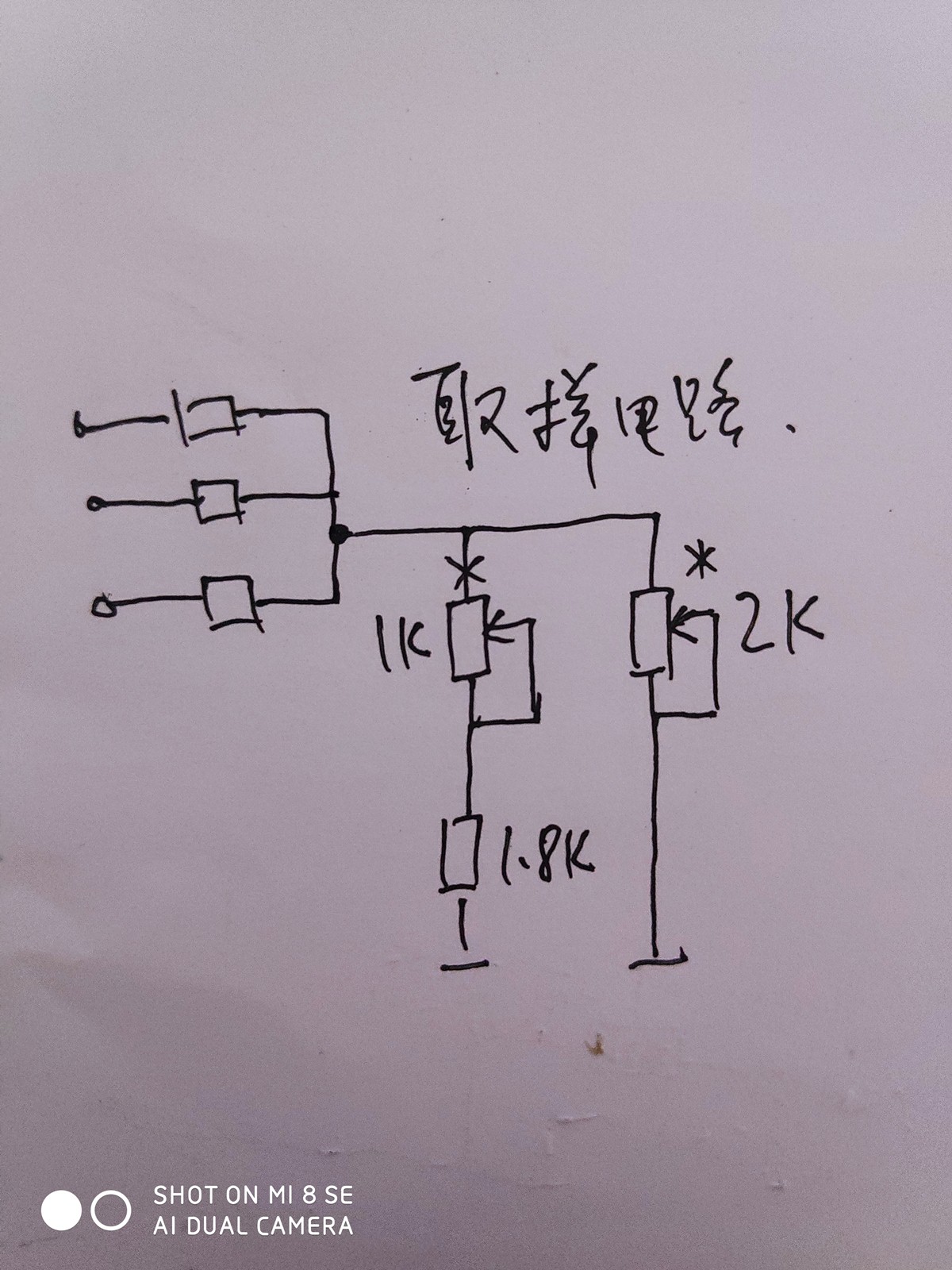

取样电路改造电路图

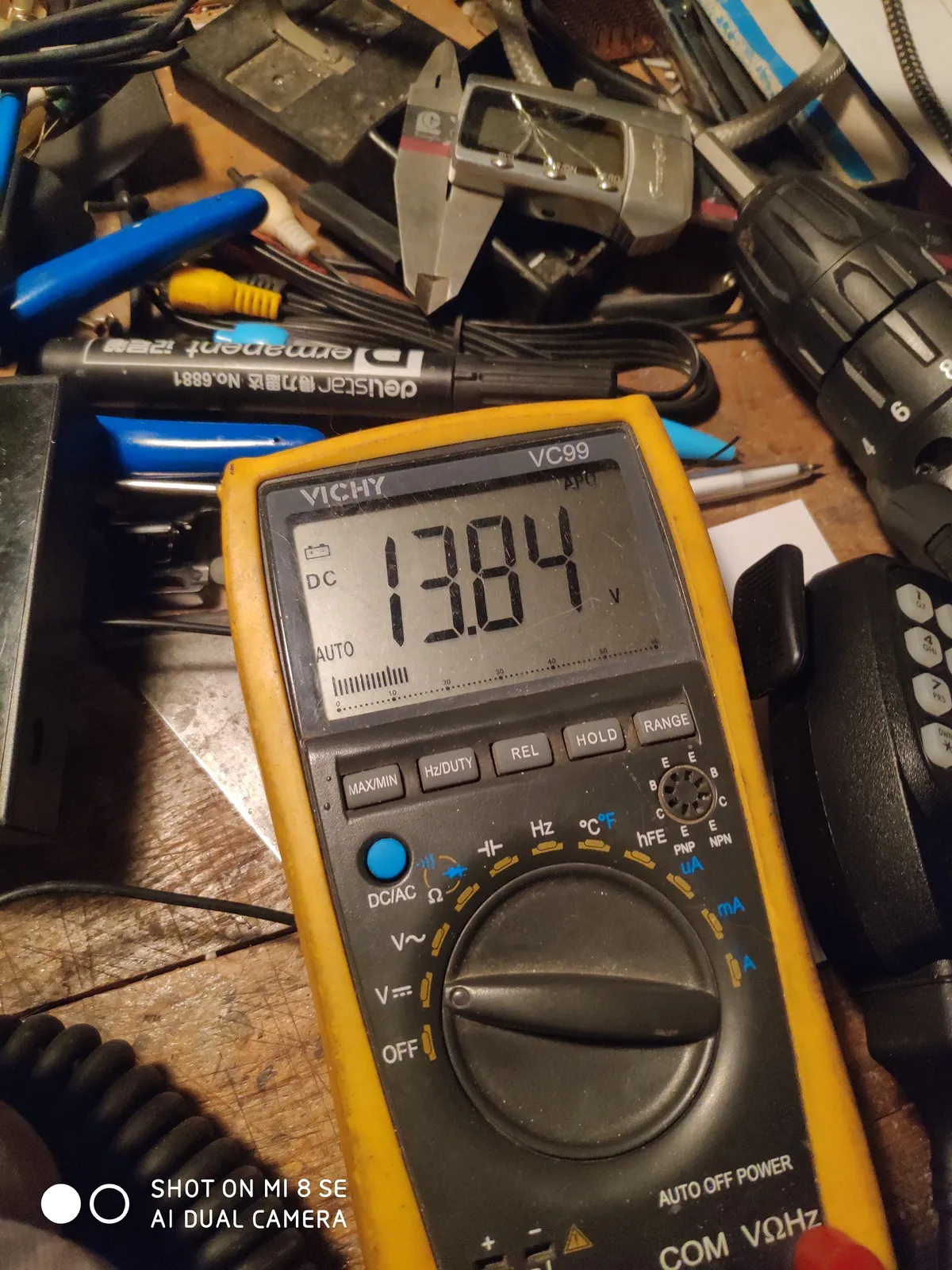

空载电压13.8V

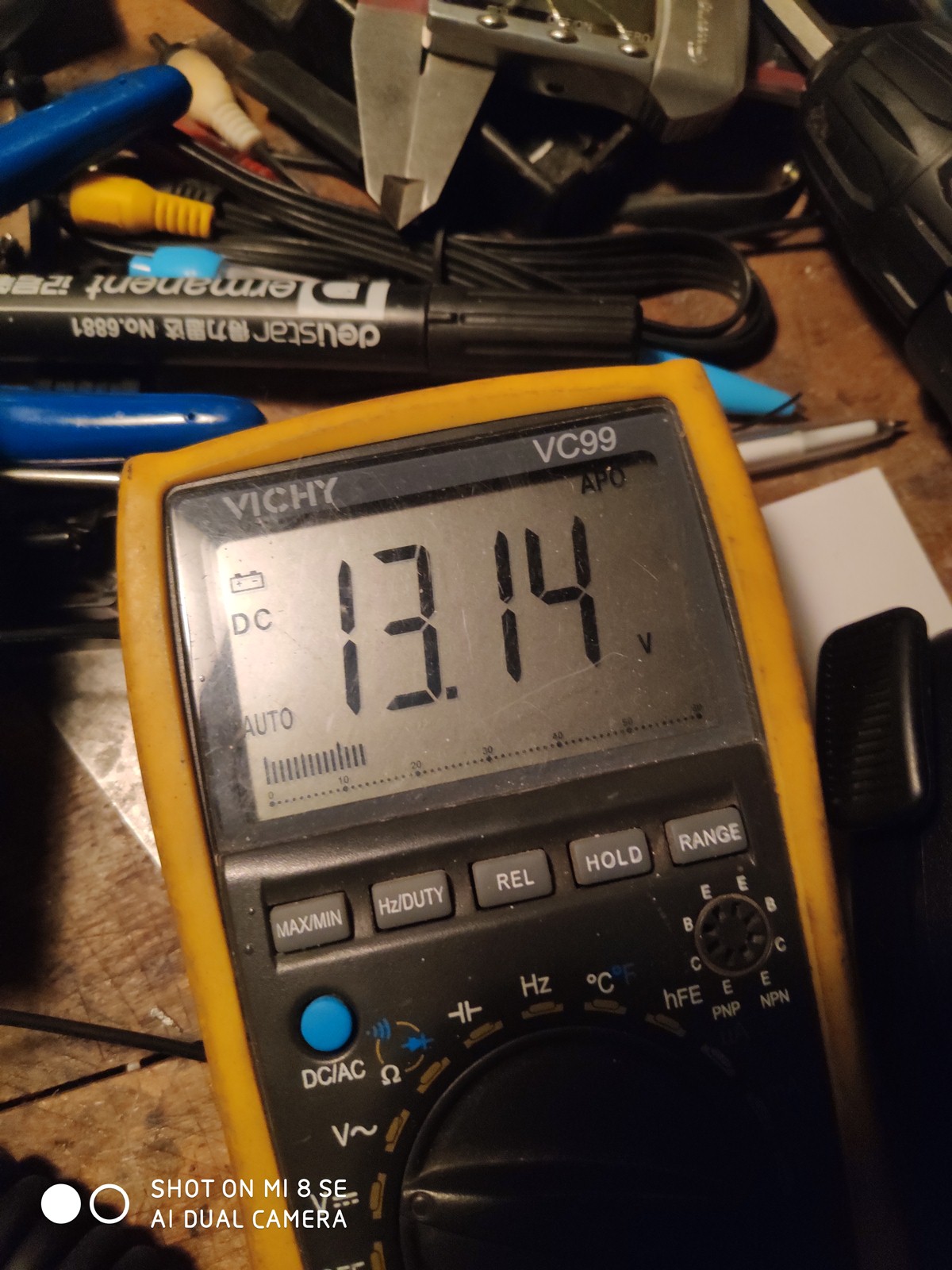

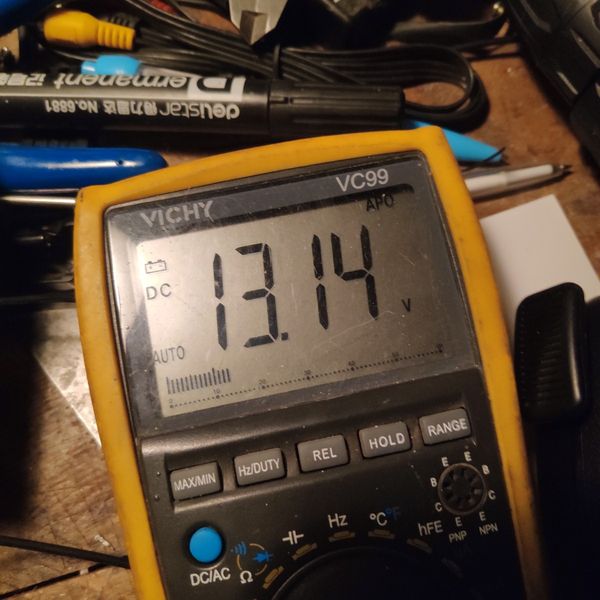

带负载后降为13.14V

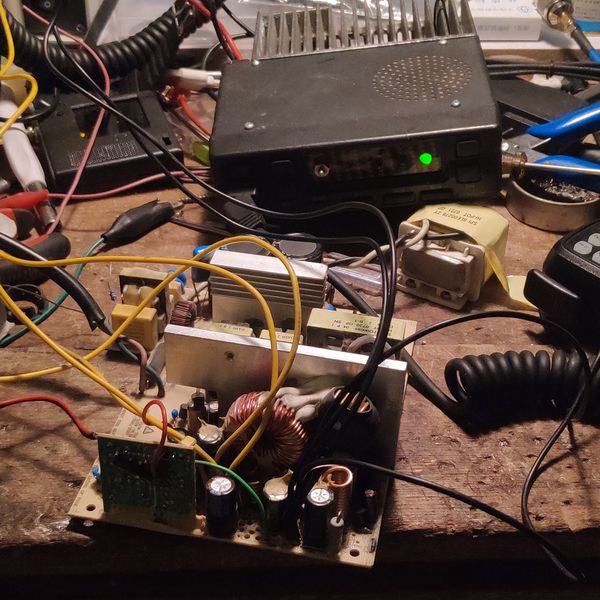

接车台通联测试良好，输出电流达到车台工作要求。
