HYT MD780车台手咪线改装写频线分享

这是一次瞎鼓捣，较真你就输了。#济南黄河业余无线电# #海能达#  #BI4LAV#

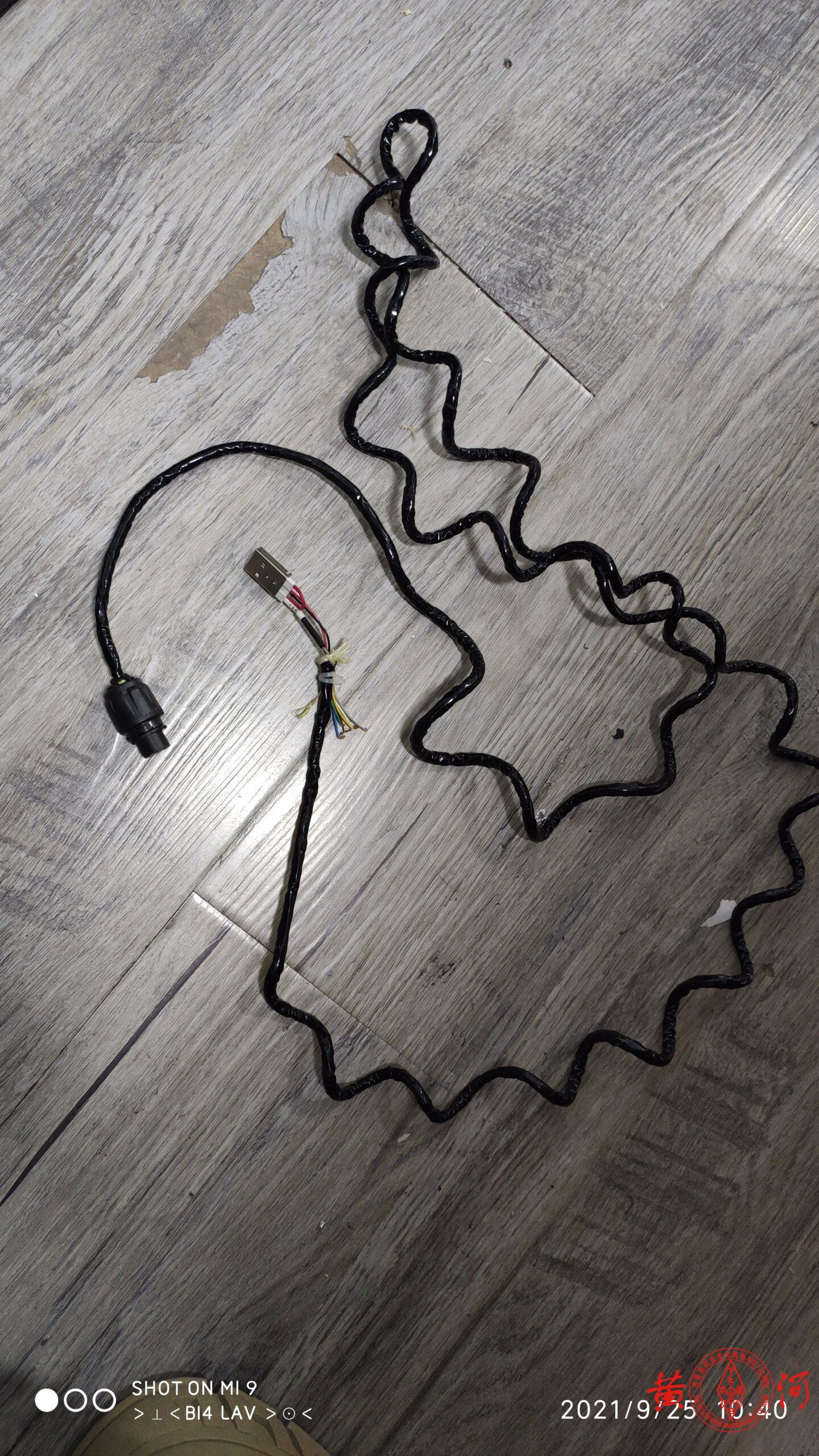

一开始没拍图，总之就是一个键盘手咪的线成了如图的样子，总之过度老化，整个线身被均匀的缠绕了一层电工胶带，有个旁白音说这个线可以做一条写频线啊。
说者无意，听者有心，反正不忙，干就完了。
开始折腾。#济南黄河业余无线电# #海能达#

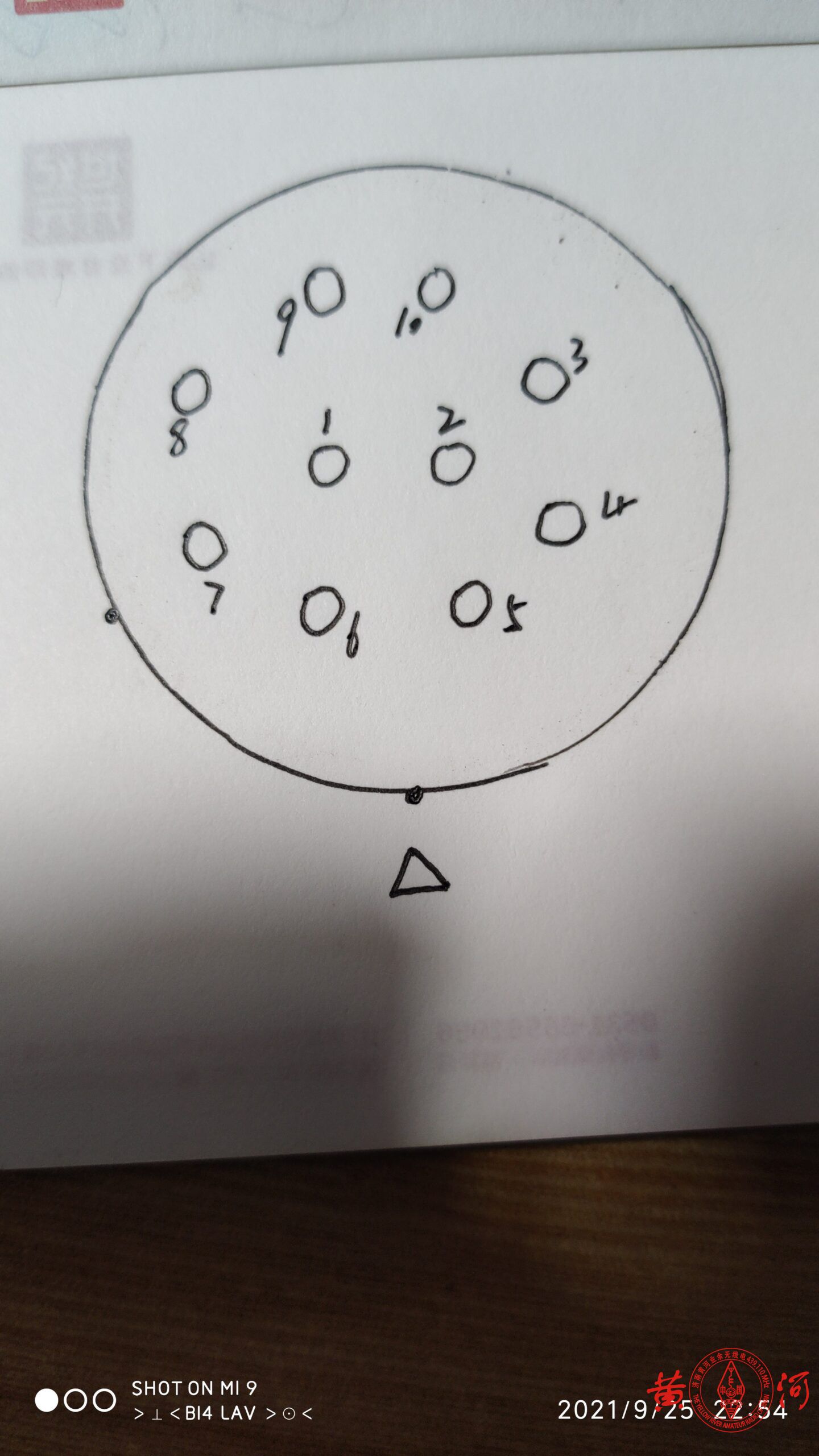

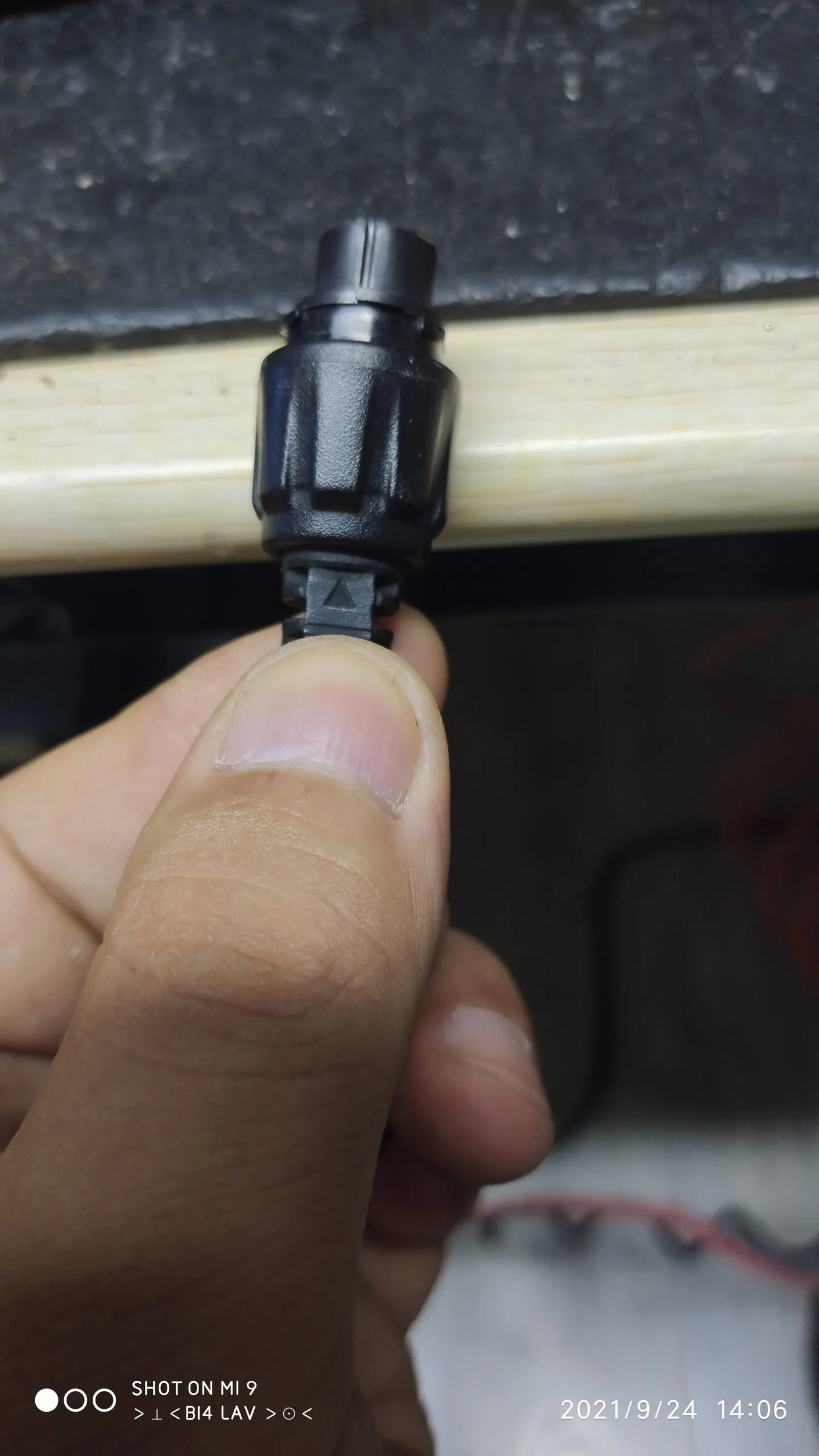

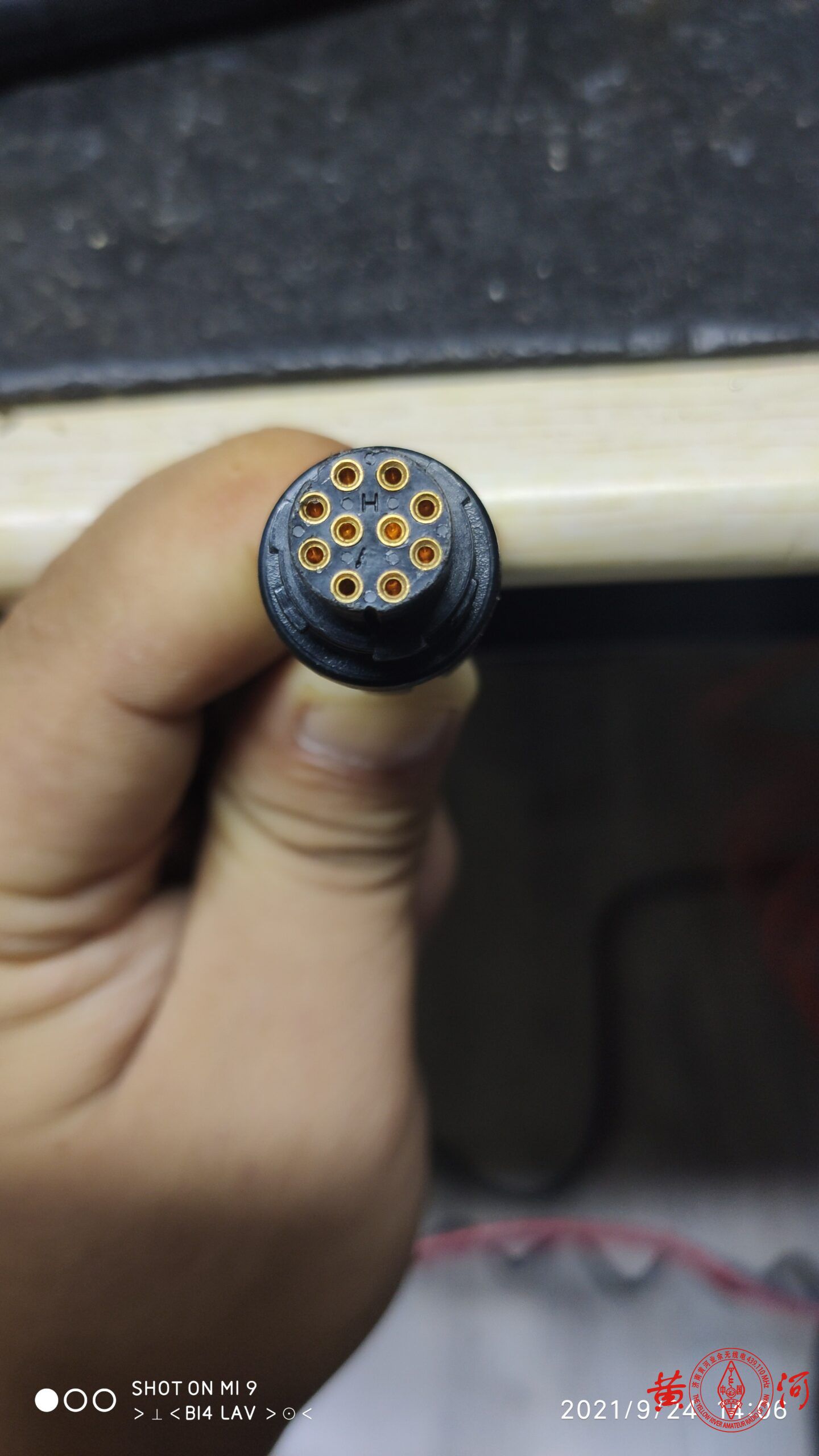

注意手咪插头上的三角标识，玩过的都懂。

找了一根写频升级带开关的线，测量了一下线序，基本得到一下数据。#济南黄河业余无线电#   #海能达#

1是地线，3是数据正极线，4是数据负极线，5和1是通的。

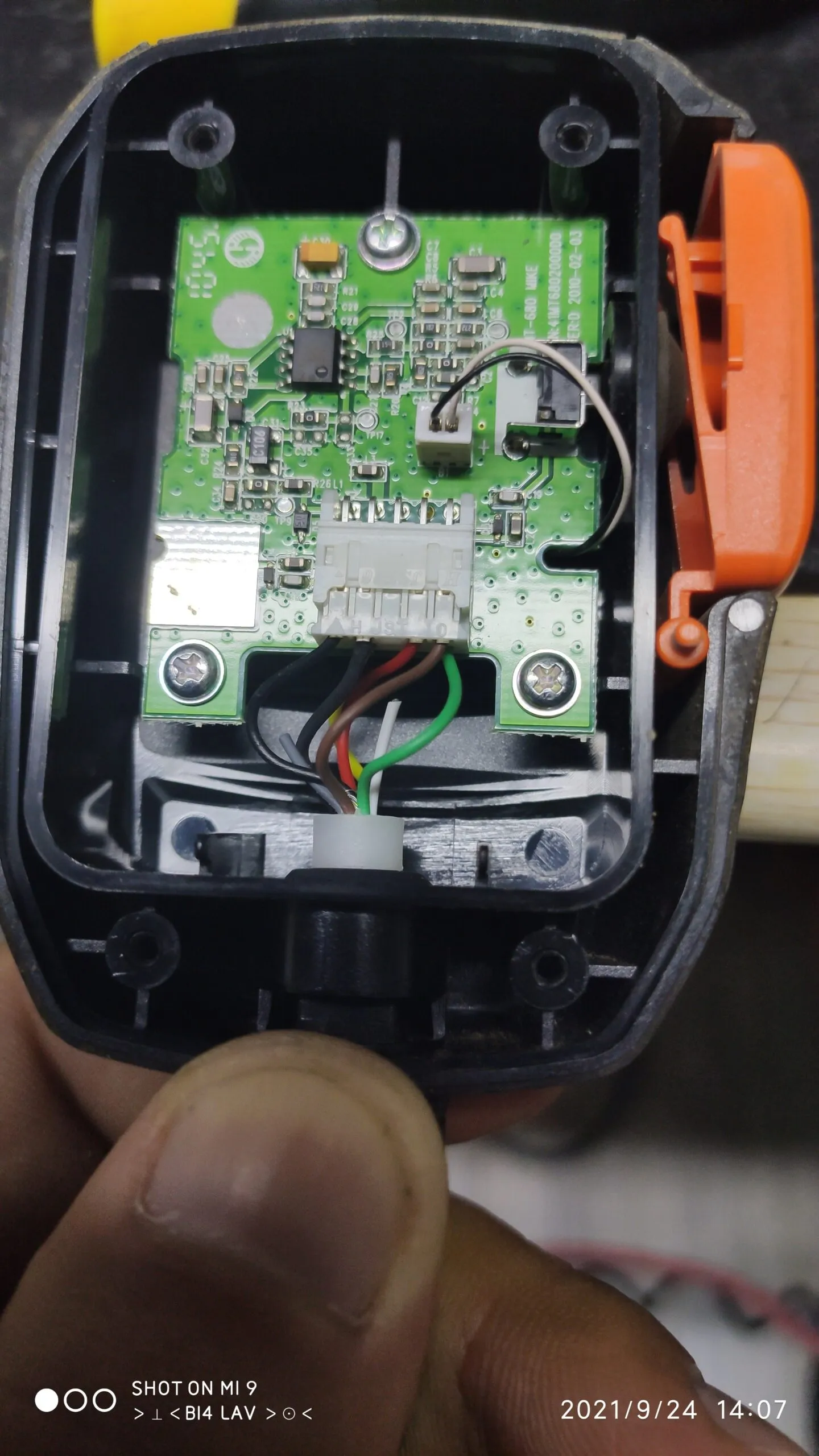

这种键盘手咪线里面总共是9根线，只是用来做写频线有好几根是用不到的。

（顺带说一句，橙色PTT按键组件的回弹设计可以区别正品和副厂件的，如图是正品。）

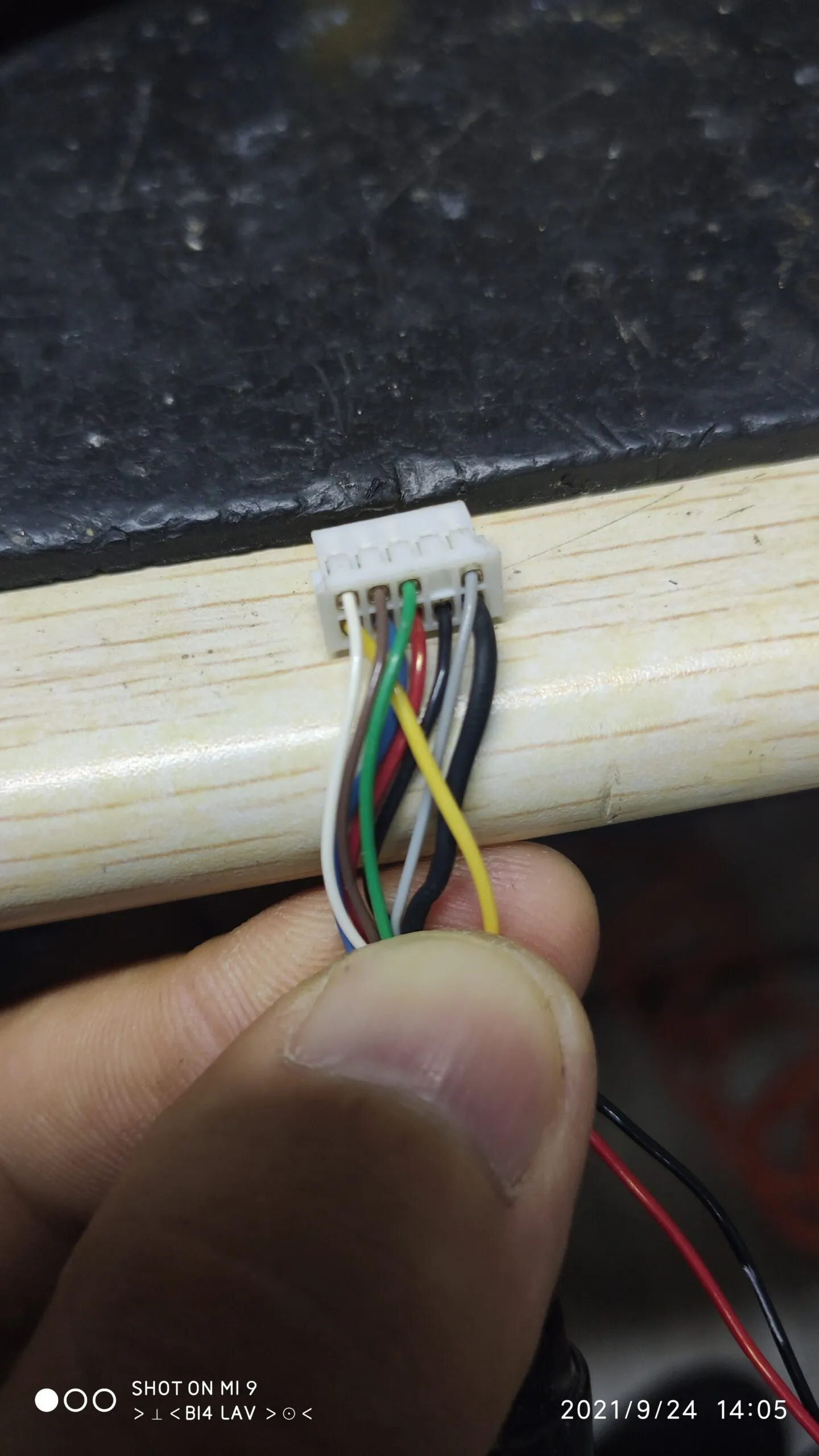

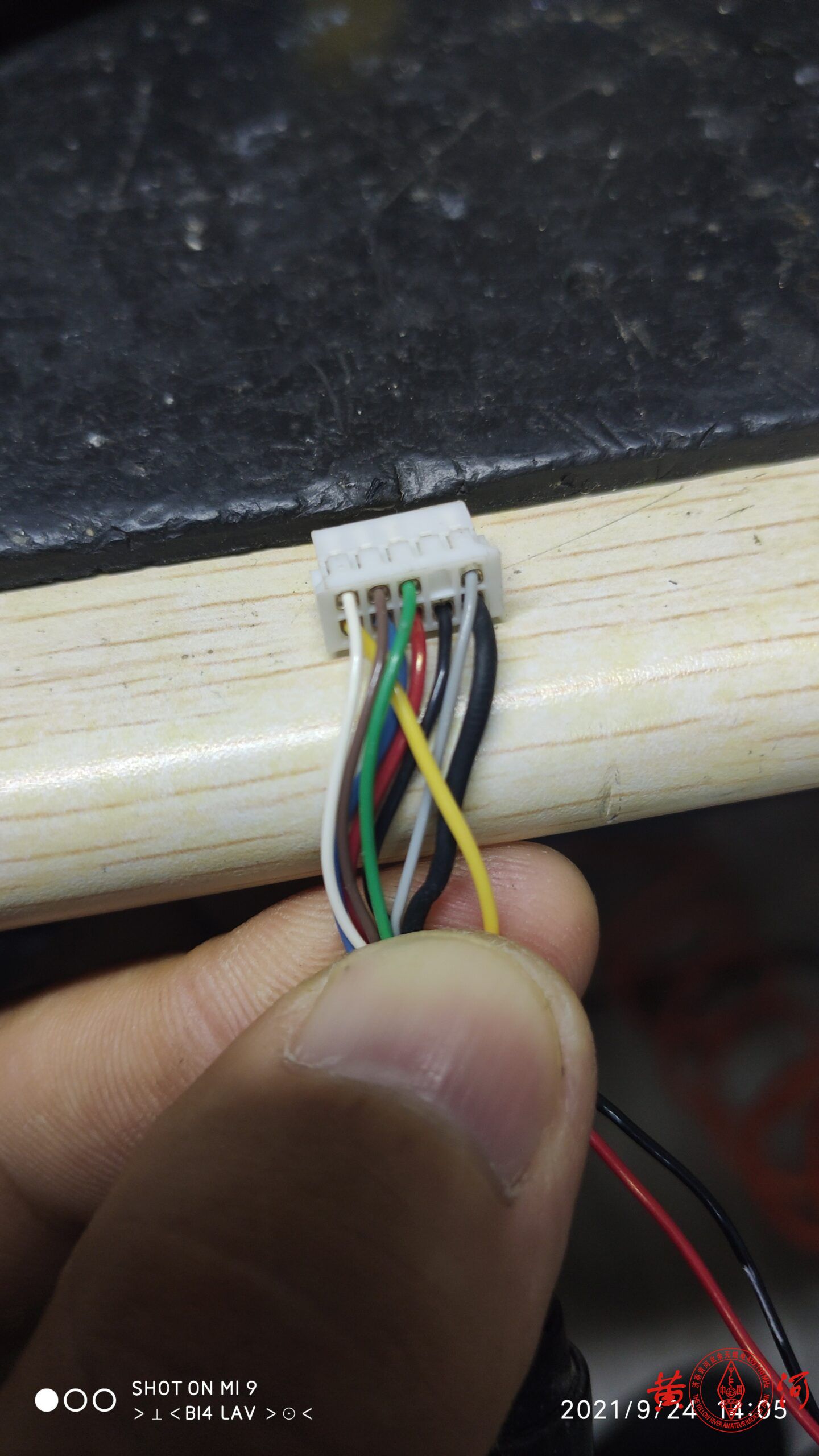

用万用表蜂鸣档一根一根的找线，最终得到一红两黑是必须要用的，粗的黑线是热缩管套的屏蔽层接地线。#济南黄河业余无线电# #海能达#

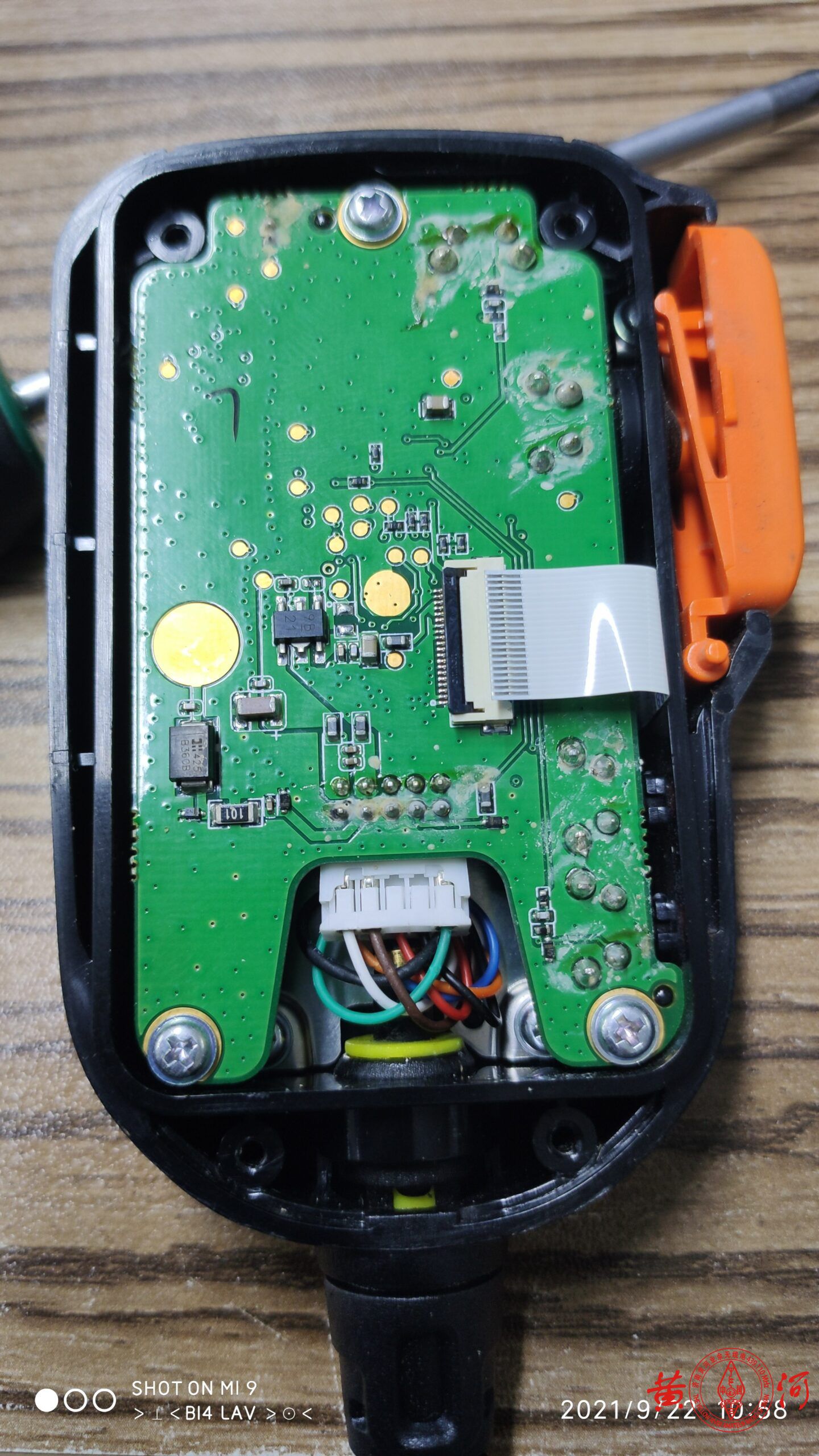

上一张普通手咪拆壳做对比，线少了，而且还有两根直接剪了。
普通手咪和键盘手咪的重要区别，键盘手咪接上车台会有屏幕提示附件已连接，普通手咪不会有这个提示。

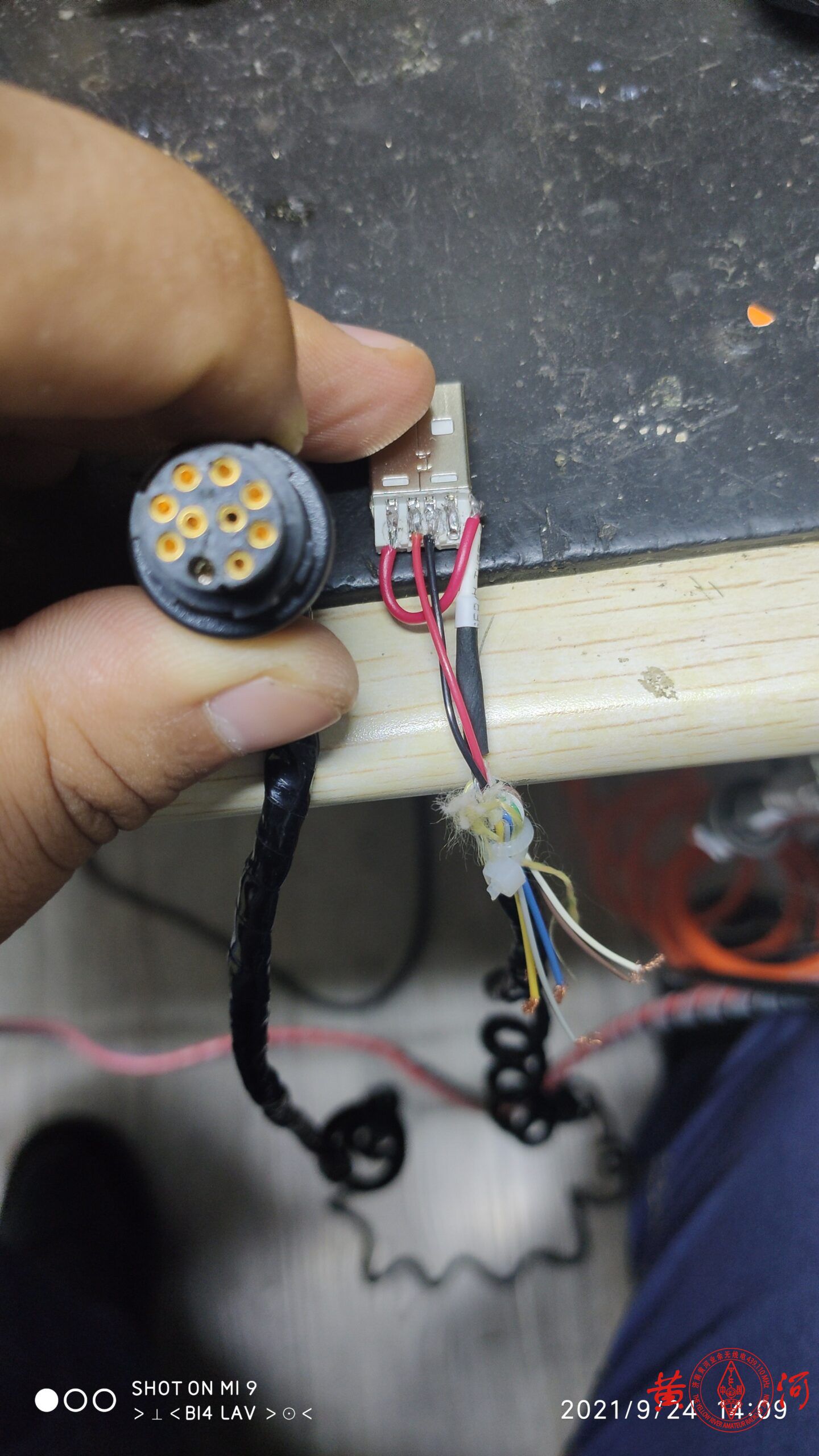

找了一个新的USB头，接线如图，红色短跳线是电源负极和接地线的链接，一开始摸索没注意，再干的话接地线建议弄在靠近电源负极这边，分个叉焊接就好了。#济南黄河业余无线电# #海能达#
仔细看，我把车台端接头6号线给破坏掉了，用2MM手捻钻磨了一下午，原因是6和9是通的，不能正常写频，电脑找不到端口，车台提示附件已链接。随机破坏了6。
在这条键盘手咪线上还发现5和1两根线不短接也能正常写频，考虑到还有一些功能没有摸索，在USB头封装之前还是把这两根线短接了，跟升级写频线一致，奇怪的是5和1的短接是一根棕色线和一根青灰色的线，没有进一步寻找多根线之间的逻辑。也没有摸索升级功能，毕竟普通写频线加多按键开机也能进入升级模式，并且自己逻辑思维能力有限。

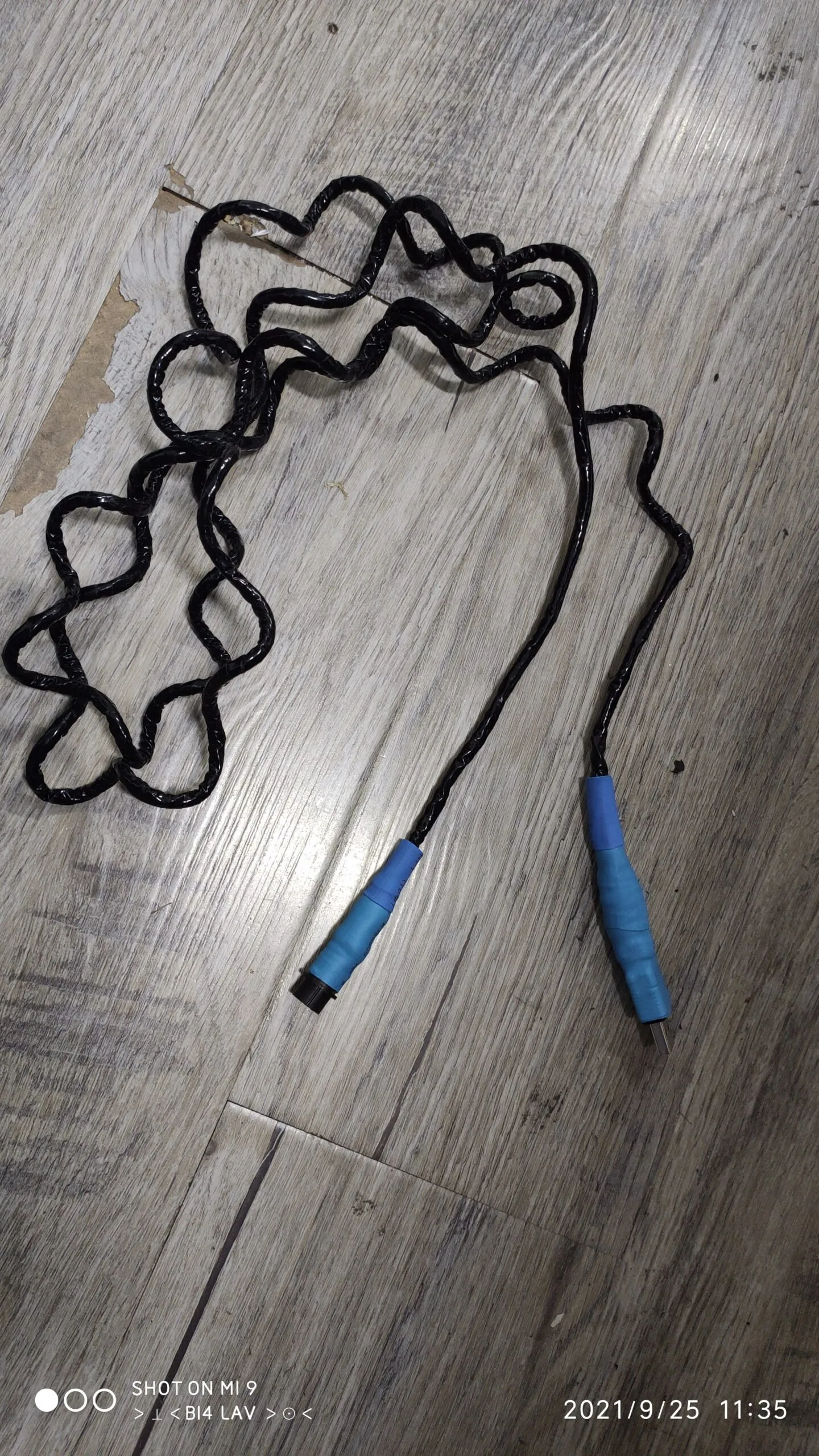

最终成品就是这个样子了，我把车台端接头的锁紧外壳给拆掉了，丑归丑，能用。#济南黄河业余无线电#   #海能达#

用一个灵感结尾吧，

如果你刚好有一根闲置的USB线和手咪电路板上插接件母头，那么，应急的时候，手咪线就可以变成写频线了，希望那个时候你还能找到我这篇瞎鼓捣的帖子。

-------------BY你可能不喜欢的BI4LAV-------
