实验便携式调频调幅同步收音机

         两台收音机同时收一个电台的播音，对于搞维修和喜好玩收音机的朋友，一定都经历过。也许还曾有过以下感觉呢！

1、先用一台收音机收到一个电台播音，再用另外一台也调谐到同样的电台频率。这个过程中你一定会发现：后面的收音机在调谐过程中，会使得前面台突然发出杂音或者干脆无声音了。换个方向后，两台收音机又能正常放音。可是，当你换了一个电台，前面说的干扰可能又会出现；

2、当两台收音机正常放音时候，你会感觉声音增大了，声场变宽了，声音比一台好听了，貌似立体声的感觉。

这里给各位介绍的 调频调幅同步收音机，简单说，就是安装在同一个壳子里的2台相同的调频调幅两波段收音机。详见附图。

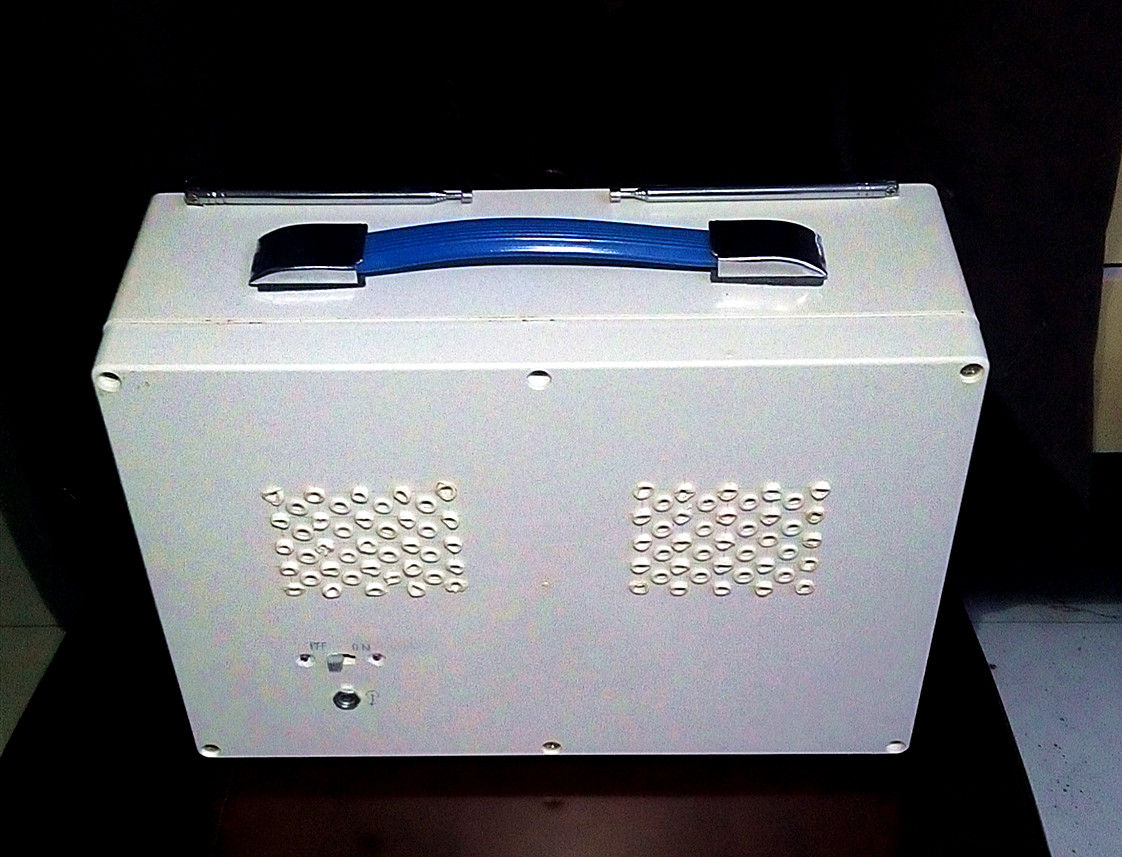

图一、实验机器外观1

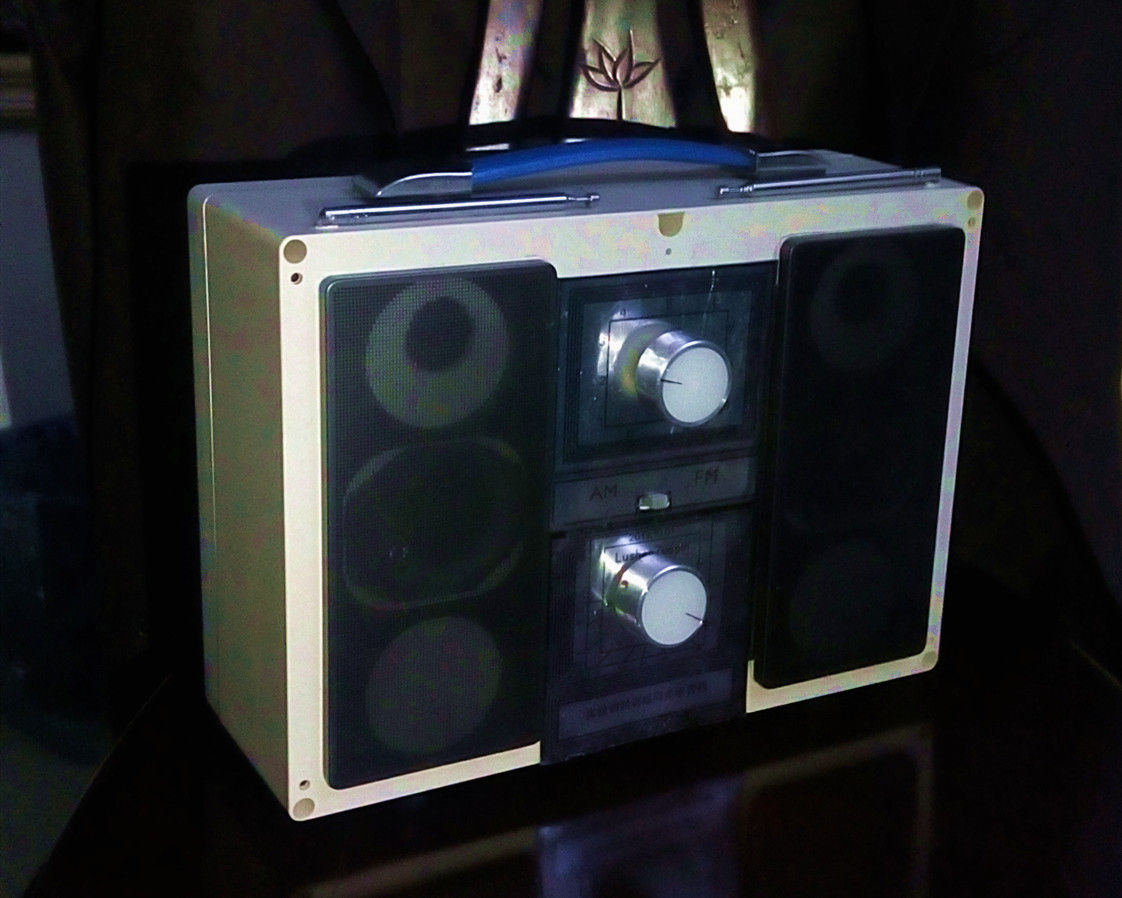

图二、实验机器外观2

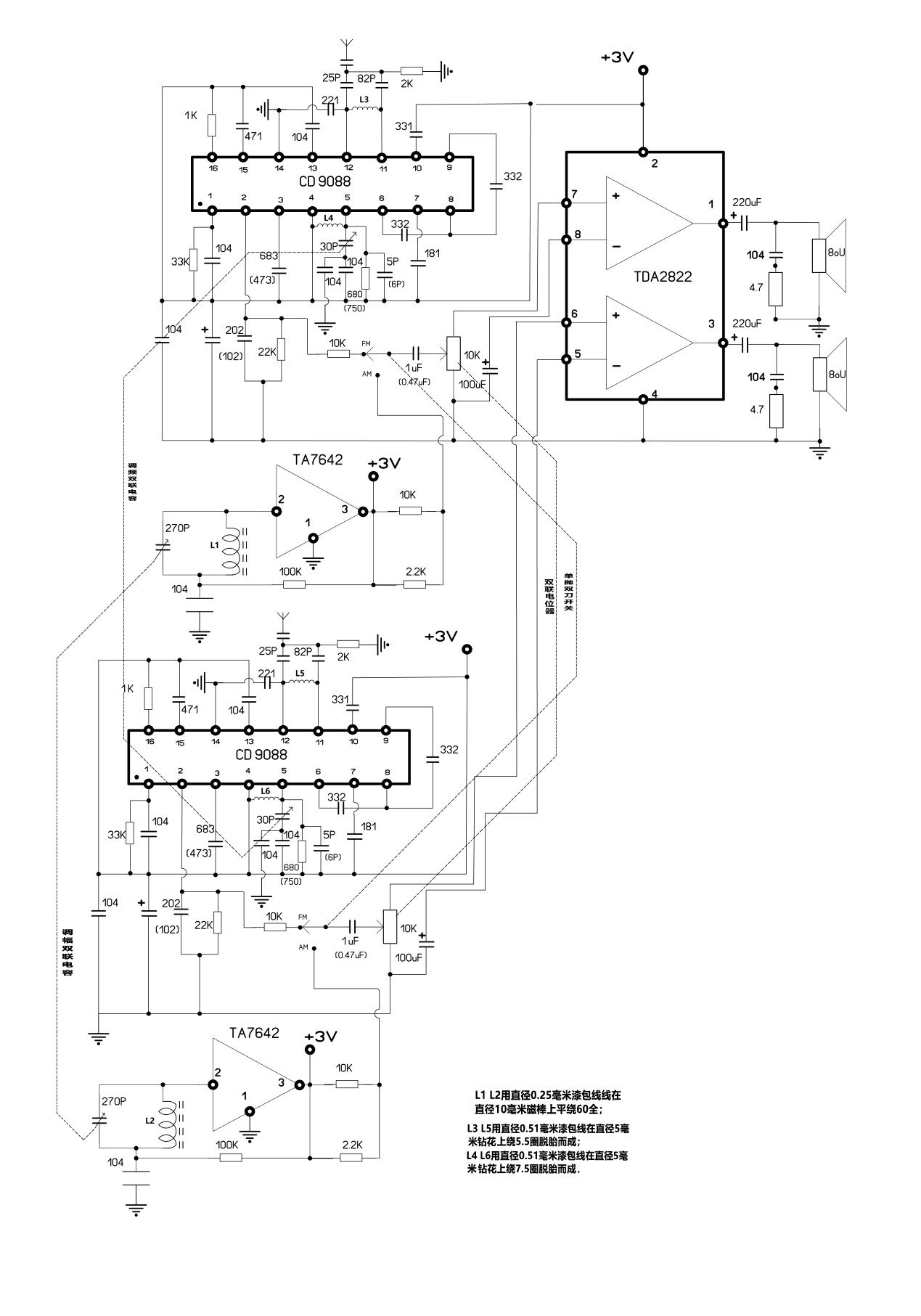

图三、电路

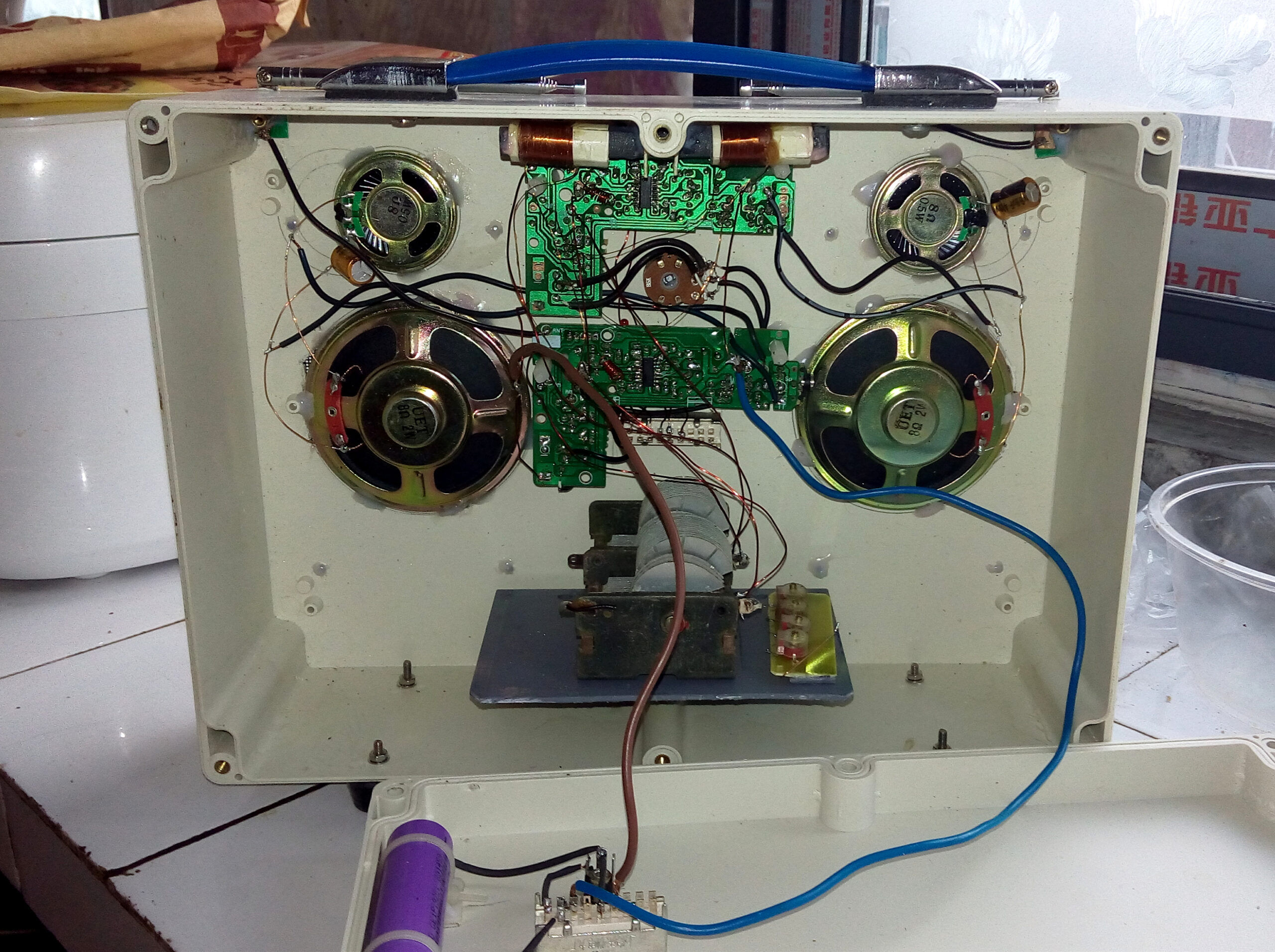

图四、内部结构

       附图中 TA7642 是一只微型集成电路调幅中波简易收音机，外形和TO-92封装的三极管相似（如9013），其内部包含了高放、检波和音频前置放大电路。可变电容C1、C2 和 调谐线圈L1、L2分别组成调谐回路。按照图中数据，频率可覆盖在540千赫兹---1560千赫兹。

       调频波段采用CD9088的芯片，其采用贴片元器件SMT封装，接收频率范围76-108MHz，不仅能接收调频广播，还能接收校园广播和部分电视台的音频信号。为了能推动喇叭放音，笔者用了大家比较熟悉的TDA2822 小功率双声道音频放大器，负责本机的两个声道功放。

为了尽可能的保证相同两台机器同步收音，采取图四所示的方法：

        两只调幅调谐圈分别安装在同一根磁棒的两头；第一次收听时，如果出现细微的不同步现象，可以通过适当调整调谐线圈的位置或者可变电容上的微调来修正，并固定，以后基本上不需要再做调整了。鉴于两只调频调谐线圈是空心线圈，直接焊接在电路板上的，第一次收听时，如果出现细微的不同步现象，可以适当改变其中一只的线圈的线间距，也可调整可变并联的微调来修正。还可以在收听广播中，调整天线的长短和方向来修正。

        图四中，因条件限制，也力求简单，笔者使用了两片相同的成品印刷电路板，外购套件组装。动手能力强的朋友，可以自制印刷电路板。但需要注意的是做好调频部分两个调谐线圈的隔离；元件参数尽量选择一致性好的。调谐可变电容是双270P和双30P同轴四联；音量控制用的电位器采用5-10K双联电位器；波段转换开关采用双刀单抛两档拨动开关，分别控制两个FM/AM 的转换。

       该机器虽然在同一个壳子里，使用中基本上没有互相干扰，在上海郊区，能准确地收到周边省市电台播音。整机用一节18650 电池供电，机器灵敏度高，放音洪亮。

机器收音视频：

FM:

AM:
