如今的中波广播比以前少了,环境干扰也比以前重,室内守听,特别是郊区守听,更是困难。打算DIY 一套中波天线放大器来改善一下收音效果。闲着没事,在网上收集相关资料,也将就身边的材料,花费不多,经过简单筹备,做了个试验。结果还比较满意。现介绍如下,供感兴趣的朋友参考。

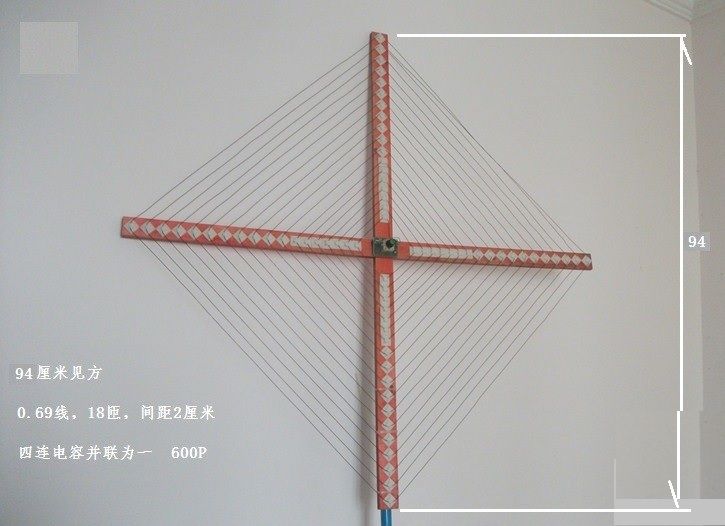

图二、制作尺寸:

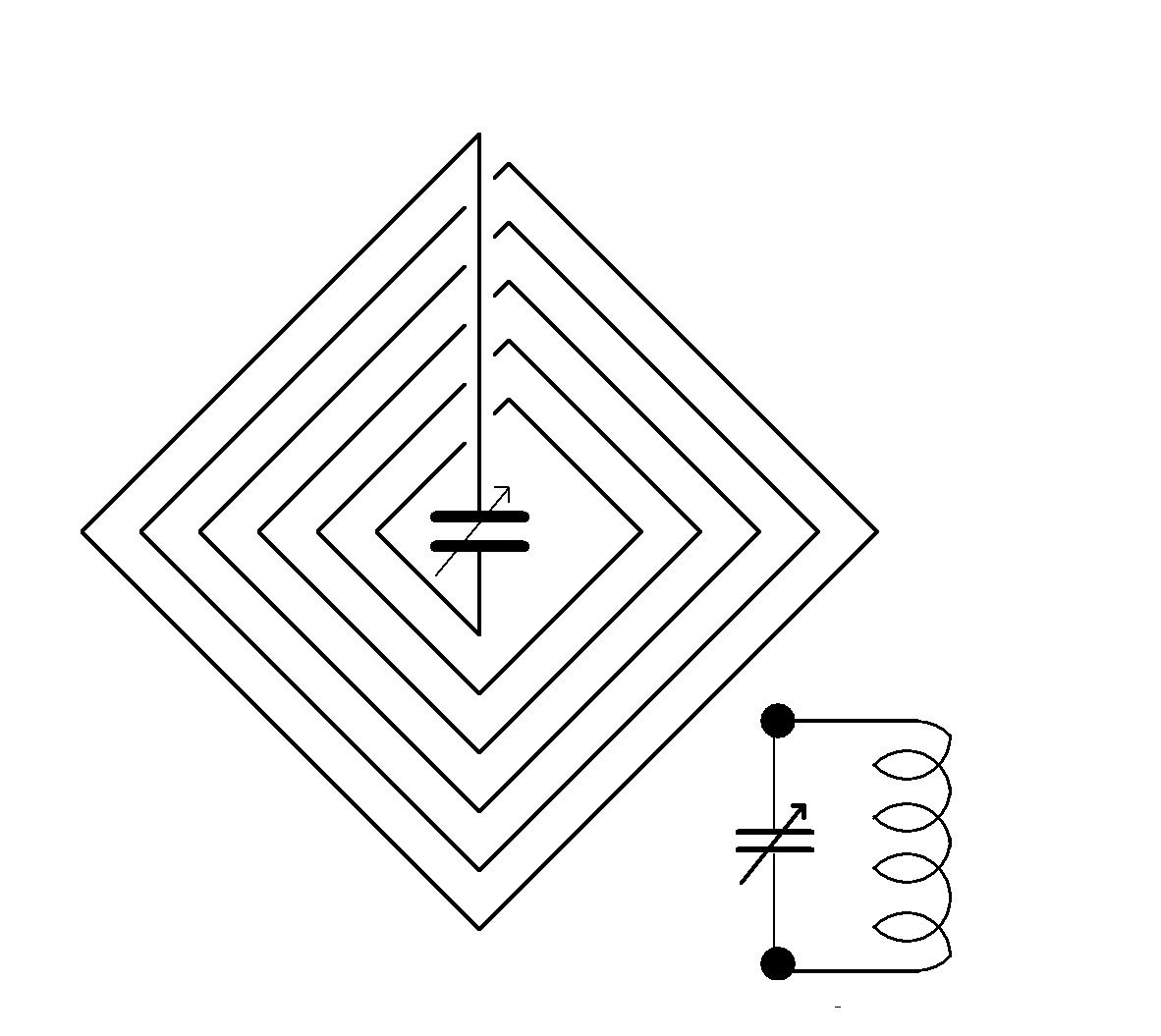

图三、电路和接线示意图:
一米见方的木条十字框架。线圈固定采用自粘式不干胶吸盘(见图),十字木条每边大约20个,先粘贴在木条上,绕制时,漆包线穿过上面的方孔即可固定。当然,你也可以采取其他方法固定线圈,防止线圈滑脱。

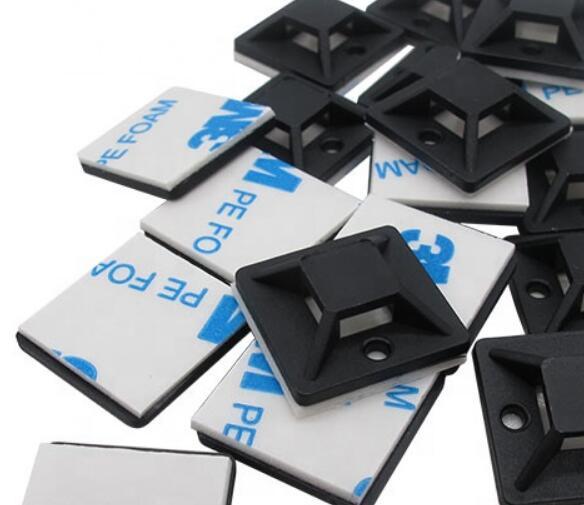

自粘式不干胶吸盘:
本装置谐振范围:(560-1600千赫,直接用收音机测出)
放大倍数:无法测定
效果:详见视频
使用方法:
在室内收听一中波电台,只要能收到微弱信号即可,将收音机靠近本装置,调整本装置,适当转动收音机方向(经试验,垂直于本装置效果最佳),广播声音定会增大许多。
实验过程视频:
https://v.youku.com/v_show/id_XNTgyMDgzMjA4NA==.html?
https://v.youku.com/v_show/id_XNTgyMDgzMjEwMA==.html?
https://v.youku.com/v_show/id_XNTgyMDgyOTMyMA==.html?
图中参数是笔者所用,读者可以根据自身情况变通。
