看图说话------两种封装形式N 沟道场效应管的简单检测

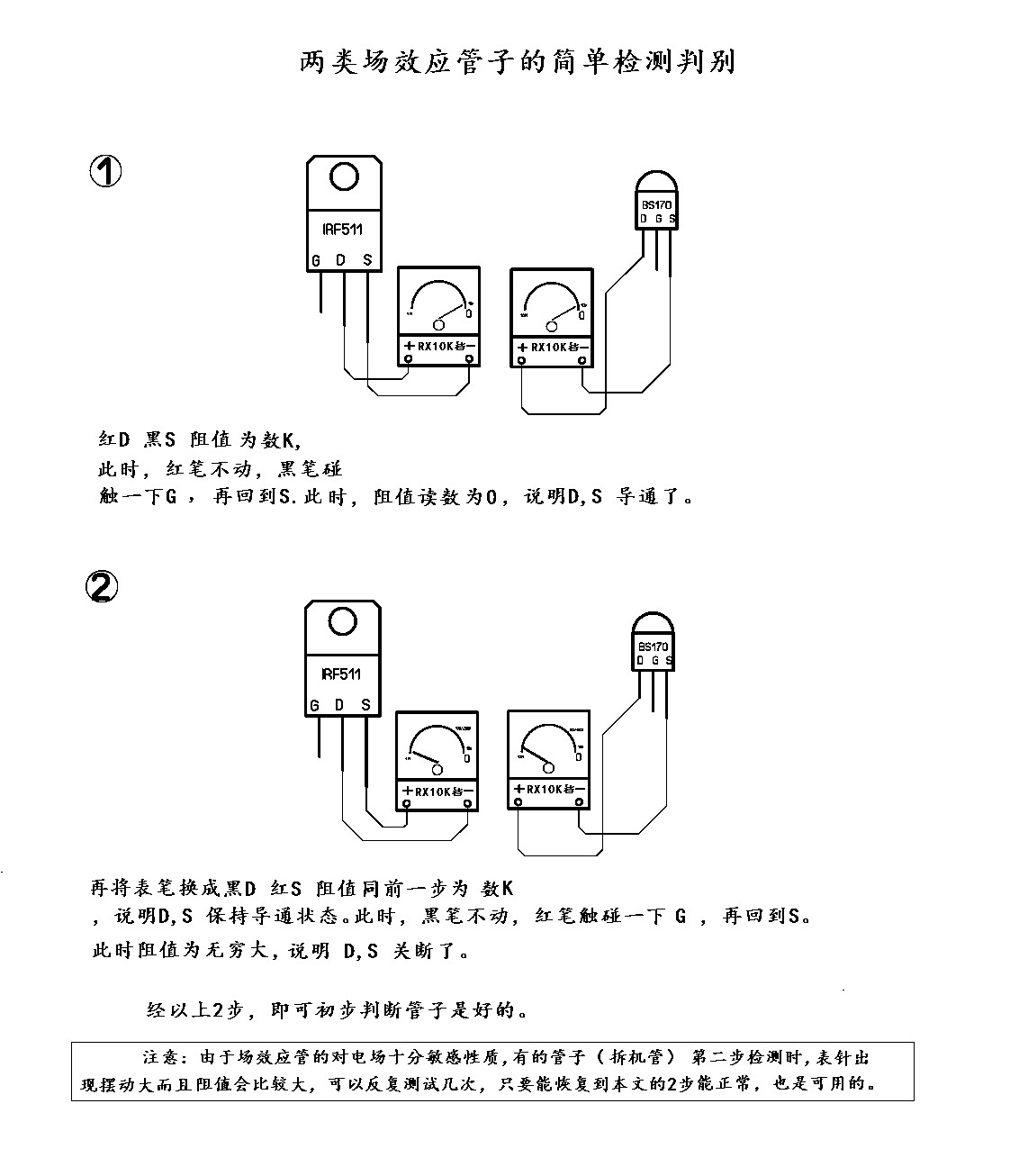

第一步：见图一
红D 黑S ，阻值为数K。此时，红笔不动，黑笔碰触一下G，再回到S，
此时，阻值读数为0，说明D,S 导通了；

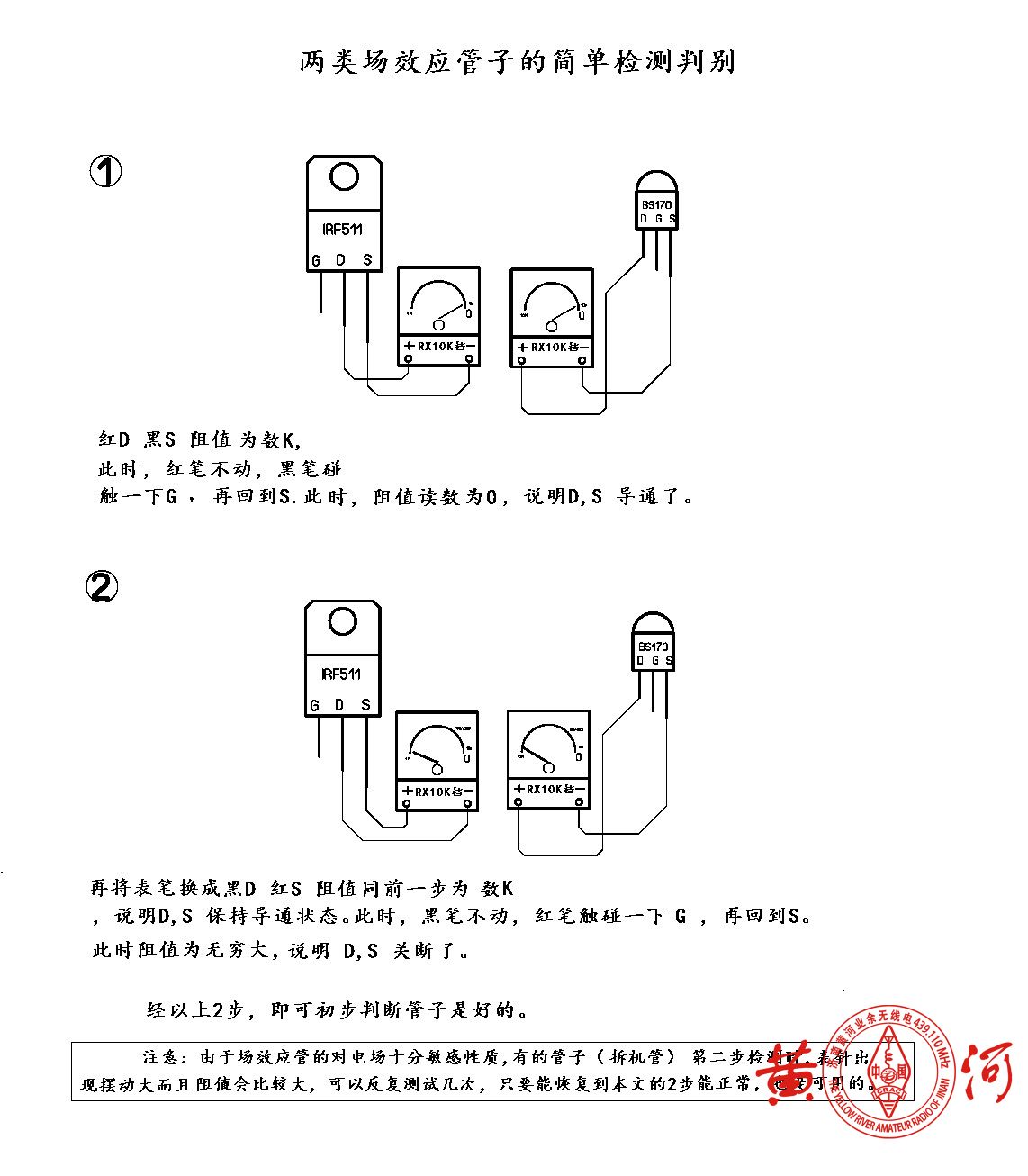

第二步：见图二
黑D 红S，阻值同上一步，为数0，说明D,S保持导通状态。
此时，黑笔不动，红笔碰触一下G，再回到S。此时阻值为无穷大，
说明D,S 关断了。
经以上2步，即可初步判断管子是好的。
本例中 指针万用表型号：MF-47 10K档。其他详见附图中说明。
