为何天线需要巴伦

balun是“平衡-不平衡转换”首字母的缩写，功能就是进行平衡-不平衡转换的。

何谓平衡？何谓不平衡？简单地讲，平衡就是相对称（可按此法理解这个概念），不平衡就是不对称。

其实平衡的实质是相对于地是对称的，不平衡是对地不对称。对于同轴电缆的的屏蔽是接地的，芯是不接地的，因而相对于地是不对称的，对于双极天线，两臂相对于地是对称的。一般对于不平衡的情形，其形状也是不对称的，所以先从形状上看，就可初步判断是否平衡（不对称就是不平衡，对称就是平衡）。

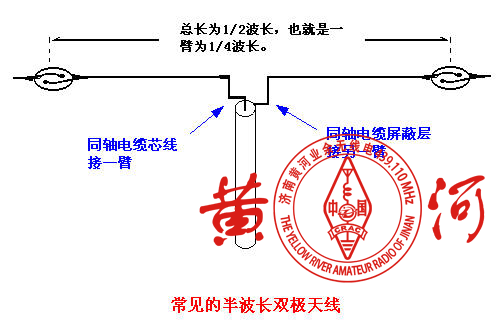

如果直接将同轴馈线接到双极天线上(图1)，会发生什么情况呢？

图1就是我们常说的双极天线直接接馈线，没有用巴伦（注：这种形式不推荐）。

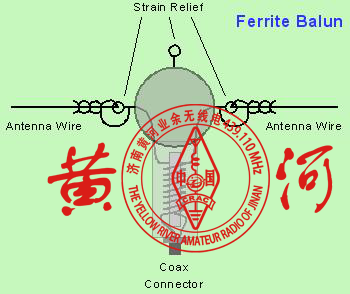

推荐用图2，3，4的方式，天线先接巴伦，巴伦再与电缆相接。

不接巴伦就会造成馈线屏蔽层的外皮产生向下的电流（即图中的电流IC），有电流就会产生幅射，而且会造成电台带电，即使电台接地也解决不了电缆屏蔽层的幅射问题，就会产生电磁干扰。

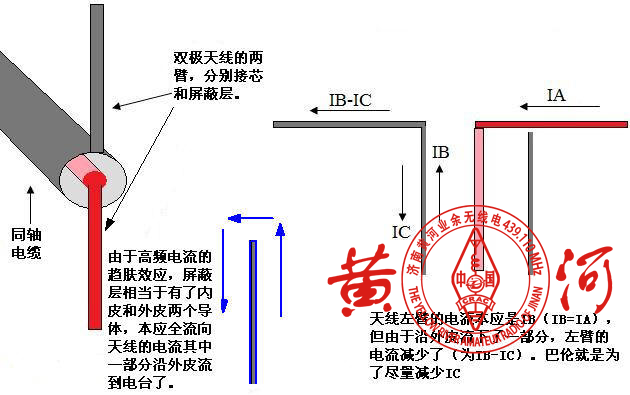

电缆的屏蔽层是一个导体，为何又分成了内皮和外皮呢？见下图左蓝色箭头，蓝色箭头代表了电流方向，灰色是电缆屏蔽层，蓝色直线是在电缆屏蔽层导体表面流动的电流，那是因为高频电流有趋肤效应，也就是说高频电流会沿着导体的表层走，甚至还有个概念叫“皮肤深度”来描述这个表层有多厚。那么，电缆屏蔽层就被分成了内皮和外皮两个导体，内皮和外皮之间虽然也是金属，但没有电流通过，类似于绝缘了。内皮和外皮只有在电缆的两头的才”实际上“相连接，形成了一个通路，沿着电缆屏蔽层内层上去的电流，会经过馈点处并沿着外皮流下来，加巴伦就是为了阻止外皮上的电流（巴伦对于内皮及芯线上的那对大小相等方向相反的电流没影响）。

另外，需要清楚的一点是，在馈线里的电流（高频），只沿着芯的表层和屏蔽层的内皮流动，芯的表层的电流与屏蔽层的电流是方向相反而且大小相同，称为差模电流，这是有用的，也就是信号电流。
