自由通AnyTone AT-D868UV刷机为AT-D878UV

一、哪个版本的可以刷机？

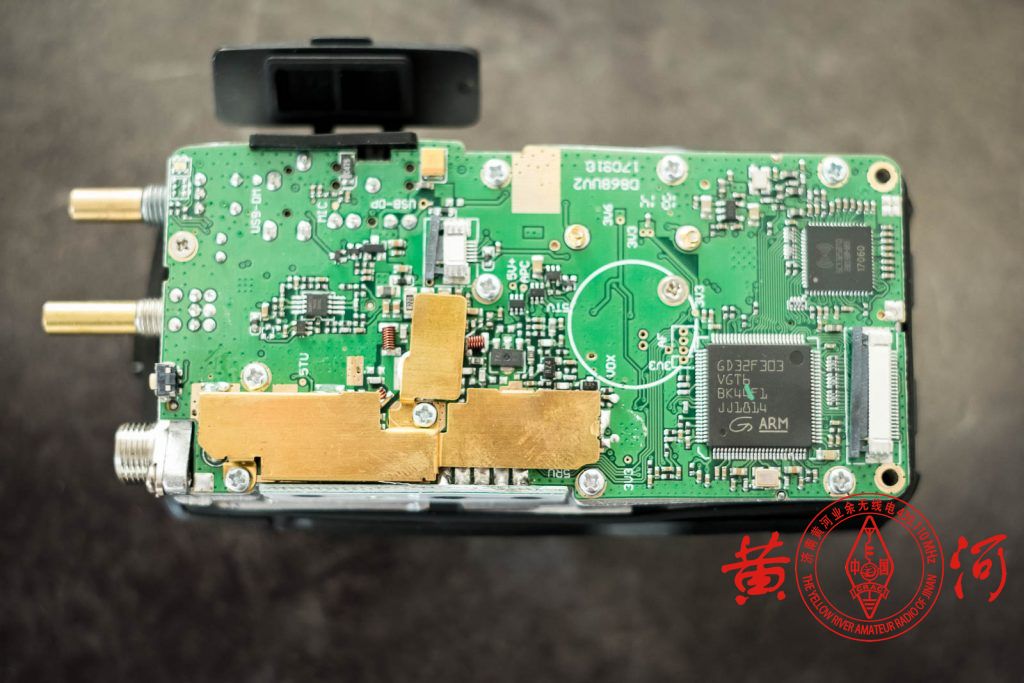

1.MCU版本需为“VGT6”：即MCU带有“GD32F303-VGT6”字样的D868UV2。

（D868UV1 ：512k；D868UV2：1024k；D878UV：1024k）

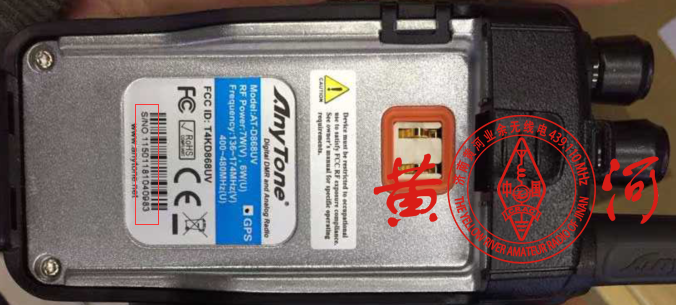

2.其次，看机器背面的序列号（S / NO）：

115011726901XXX：否 - 带有512K的ARM VET6

1150117317XXXX：是 - 带有1024K的ARM VGT6

150118069XXXX：是 - 带有1024K的ARM VGT6

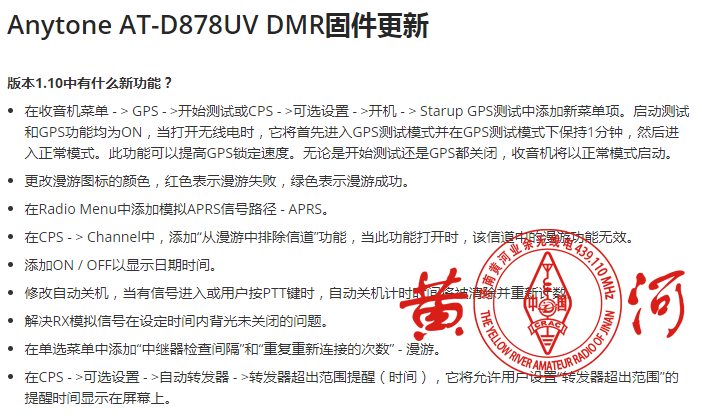

3.AnyTone AT-D878UV1.10 版本更新了如下功能，刷机后，对于APRS用户，增加了模拟APRS功能：

二、准备工作

1.对讲机电池必须有充足的电源，避免刷机过程中掉电造成机器损坏；打开CPS备份对讲机数据；准备拆机工具、ST LINK连接器、杜邦线、电洛铁等。

2.刷机软件、写频软件、MUC文件、固件下载：

3.拆机

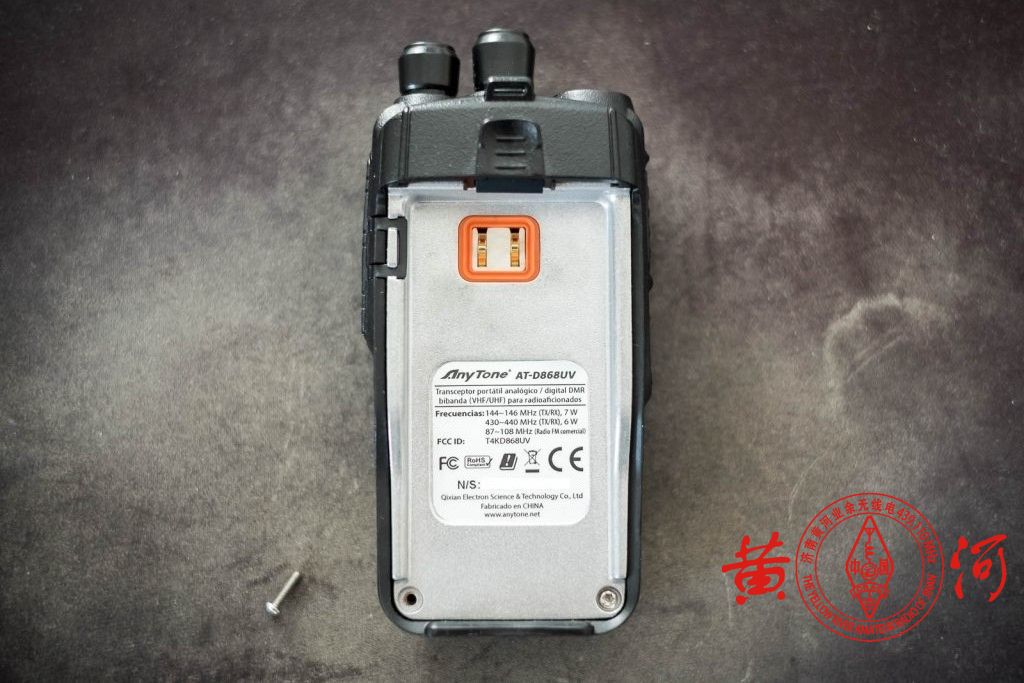

3.1.取下天线和电池。

3.2.卸下位于电池下方的尾部的两颗螺丝。

3.3.拆下音量旋钮和信道旋钮。

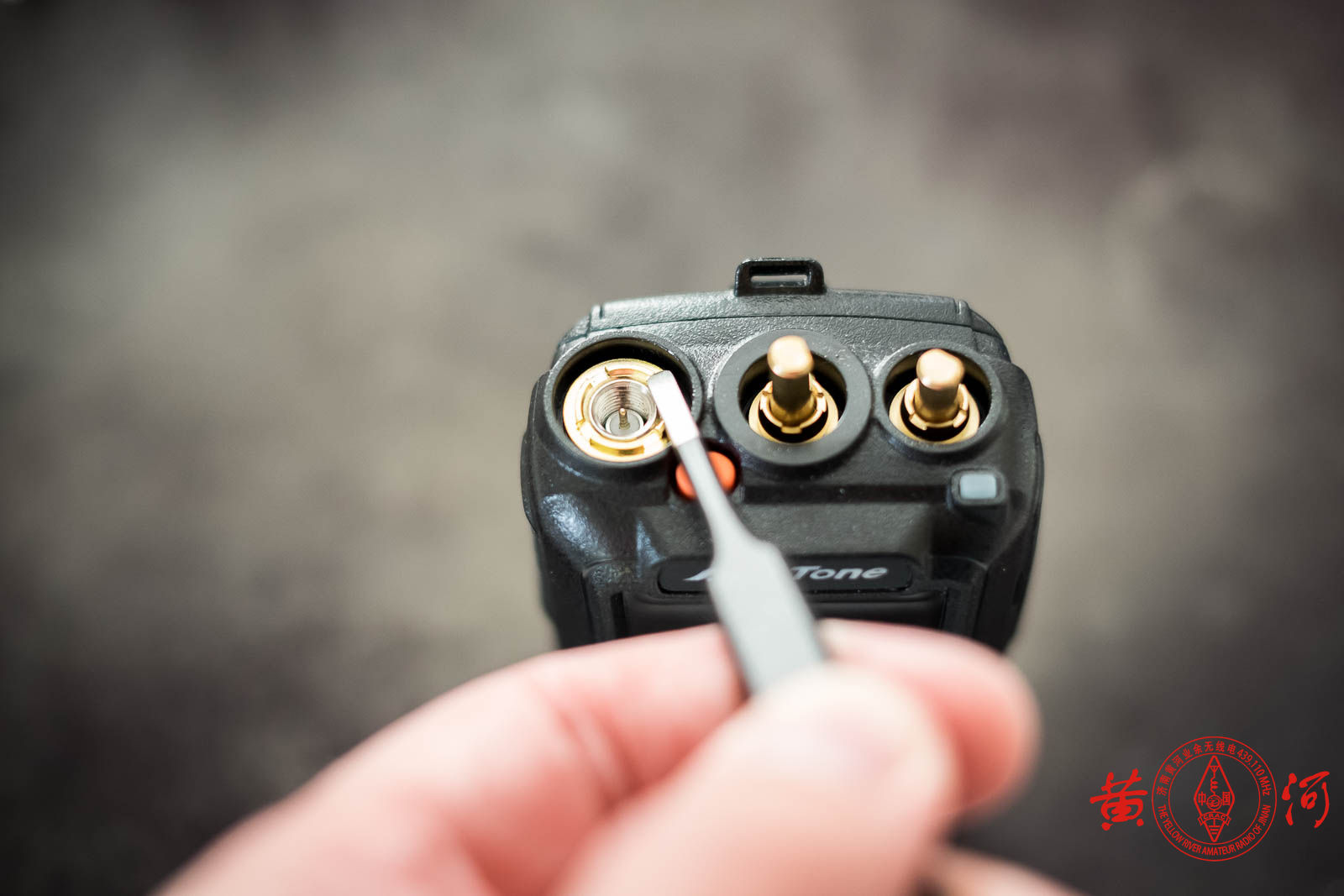

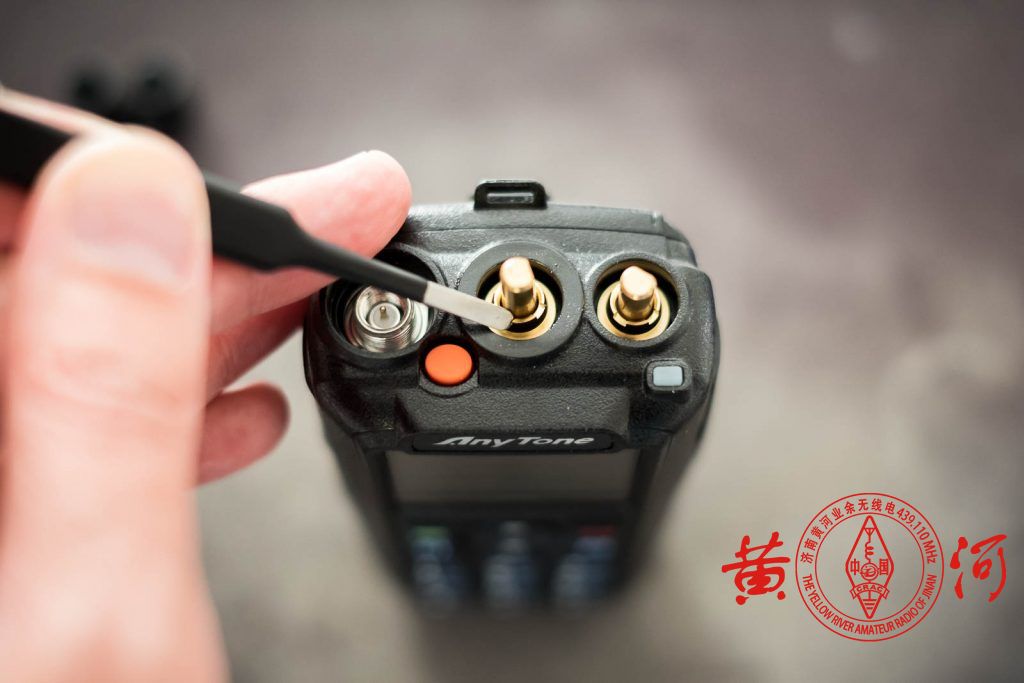

3.4.使用平头螺丝刀或专用的拆机工具拆下天线和定位器的卡扣螺丝。

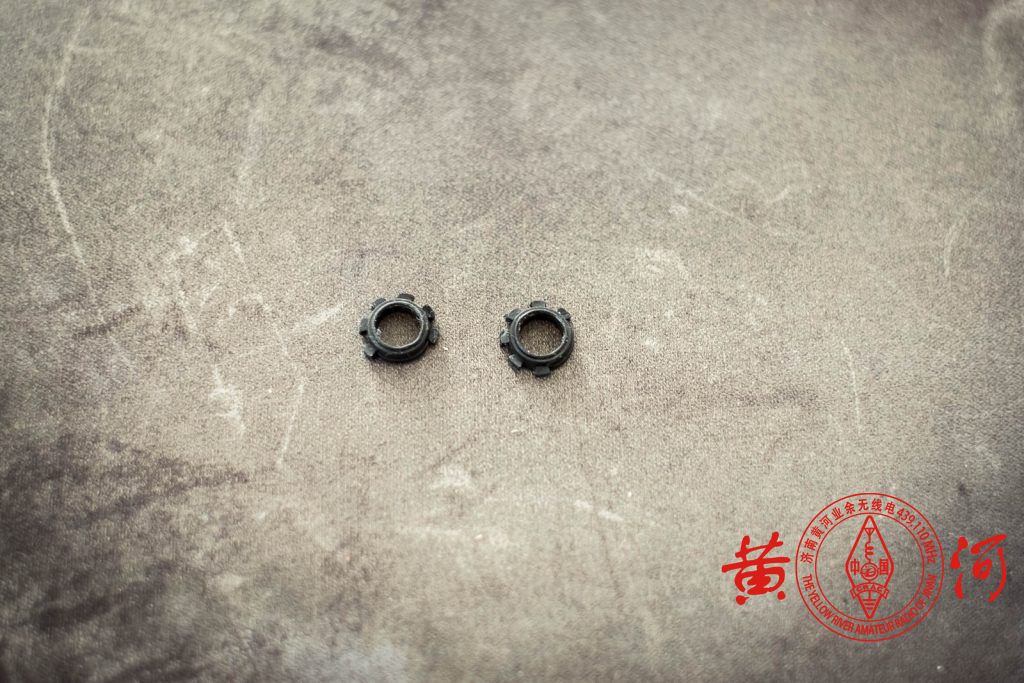

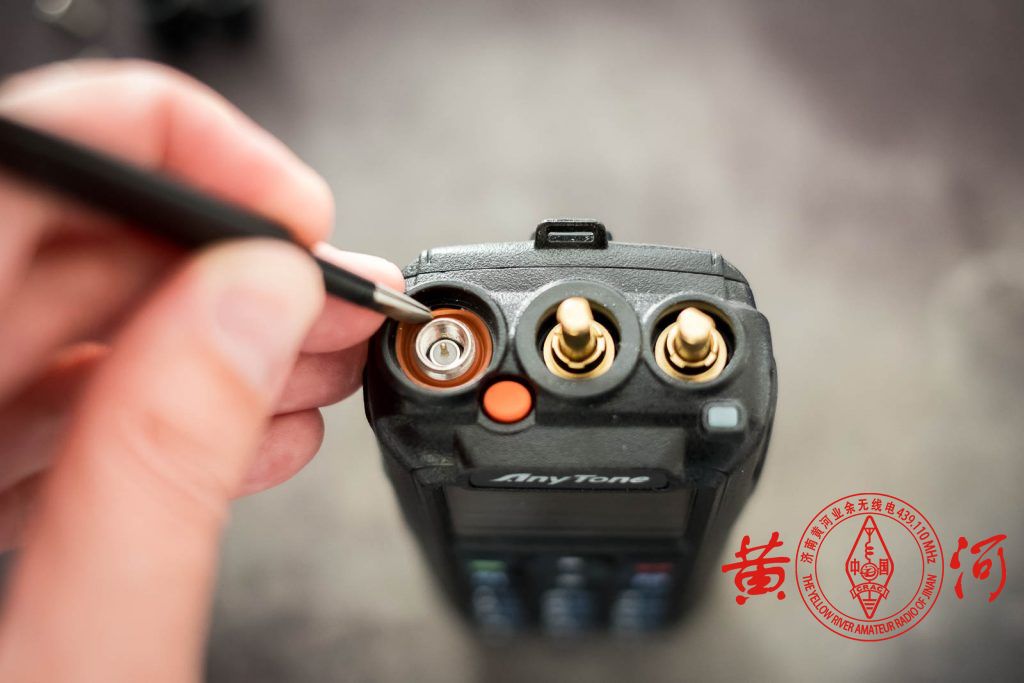

3.5.借助镊子取下固定在天线空心中的密封胶圈。

3.6.拧下两个定位器的卡扣螺丝。可以使用平口钳或专用拆机工具拆卸。

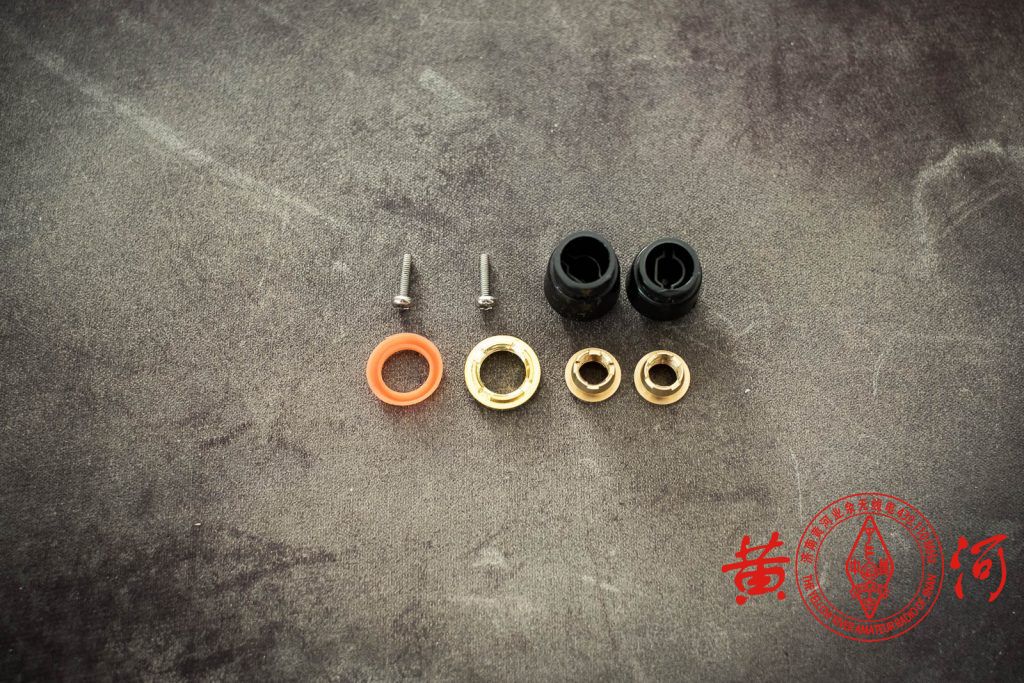

3.7.从机器里拆卸下来的部件：

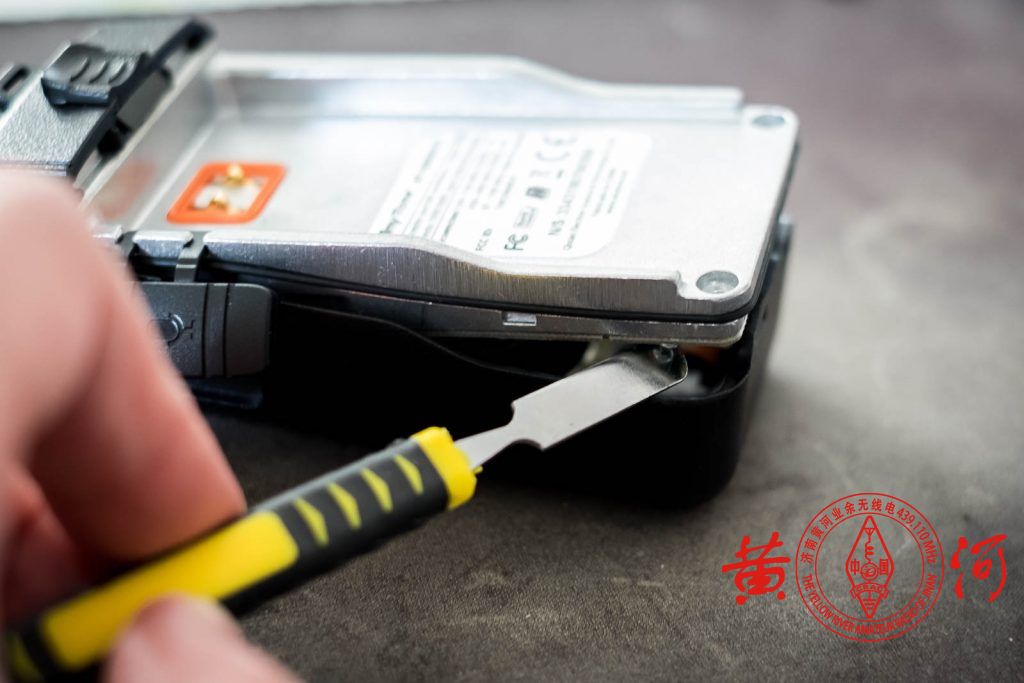

3.8.借助扁平物体将金属底盘与塑料外壳分开。

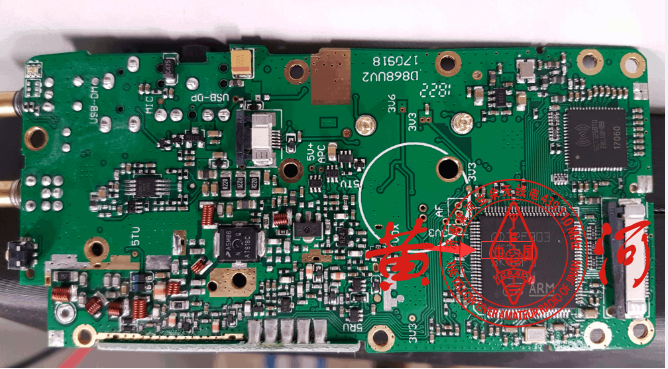

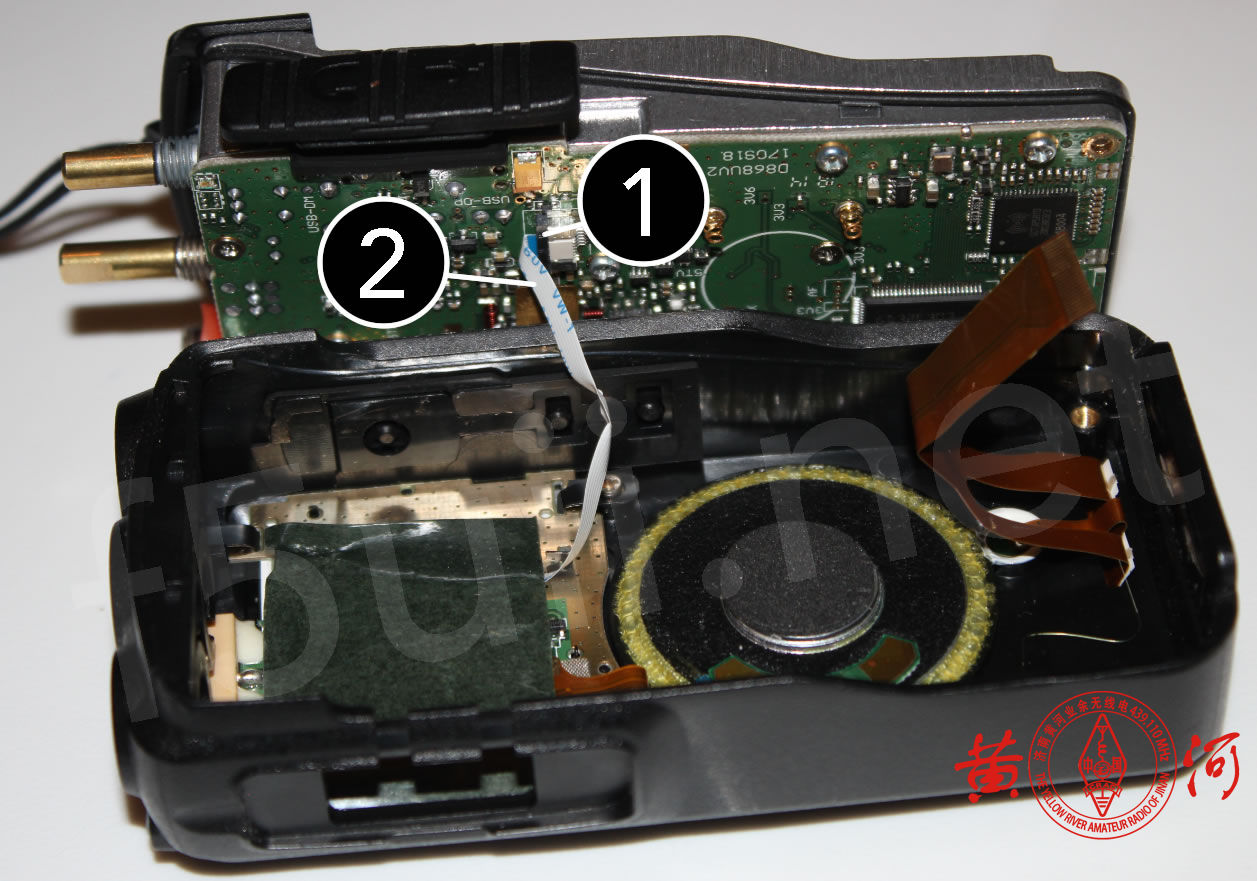

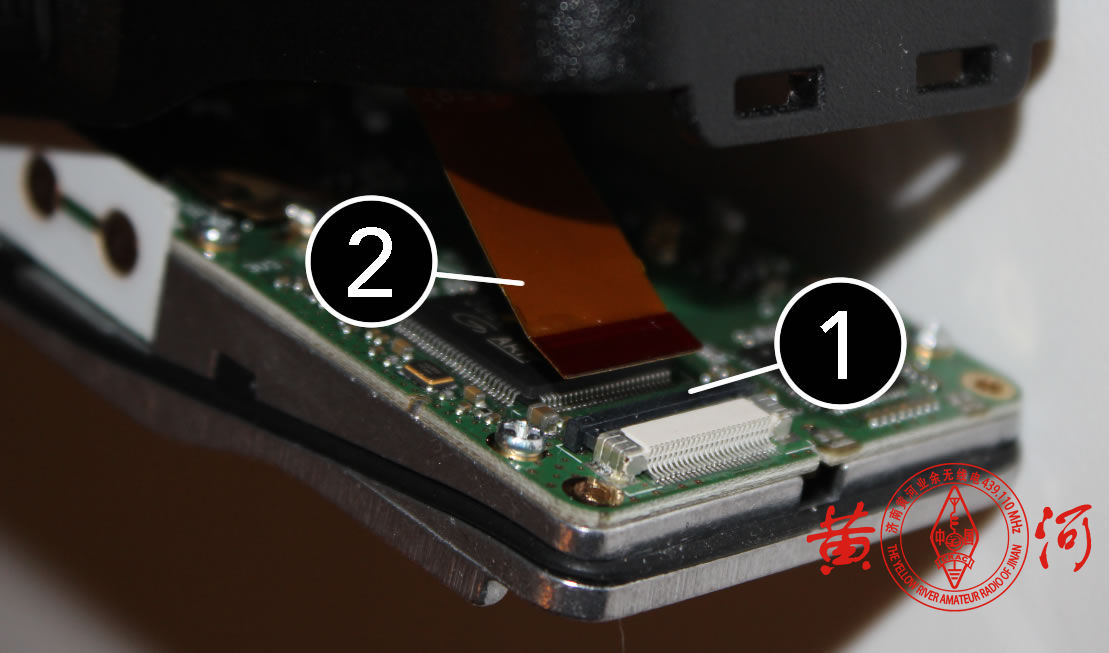

3.9.打开设备断开排线，一个用于屏幕，另一个用于GPS。将板从前面分开，需要注意两个黑色胶垫的安装位置，装回去的时候不要忘记。

3.10.需要注意排线和卡扣的位置：

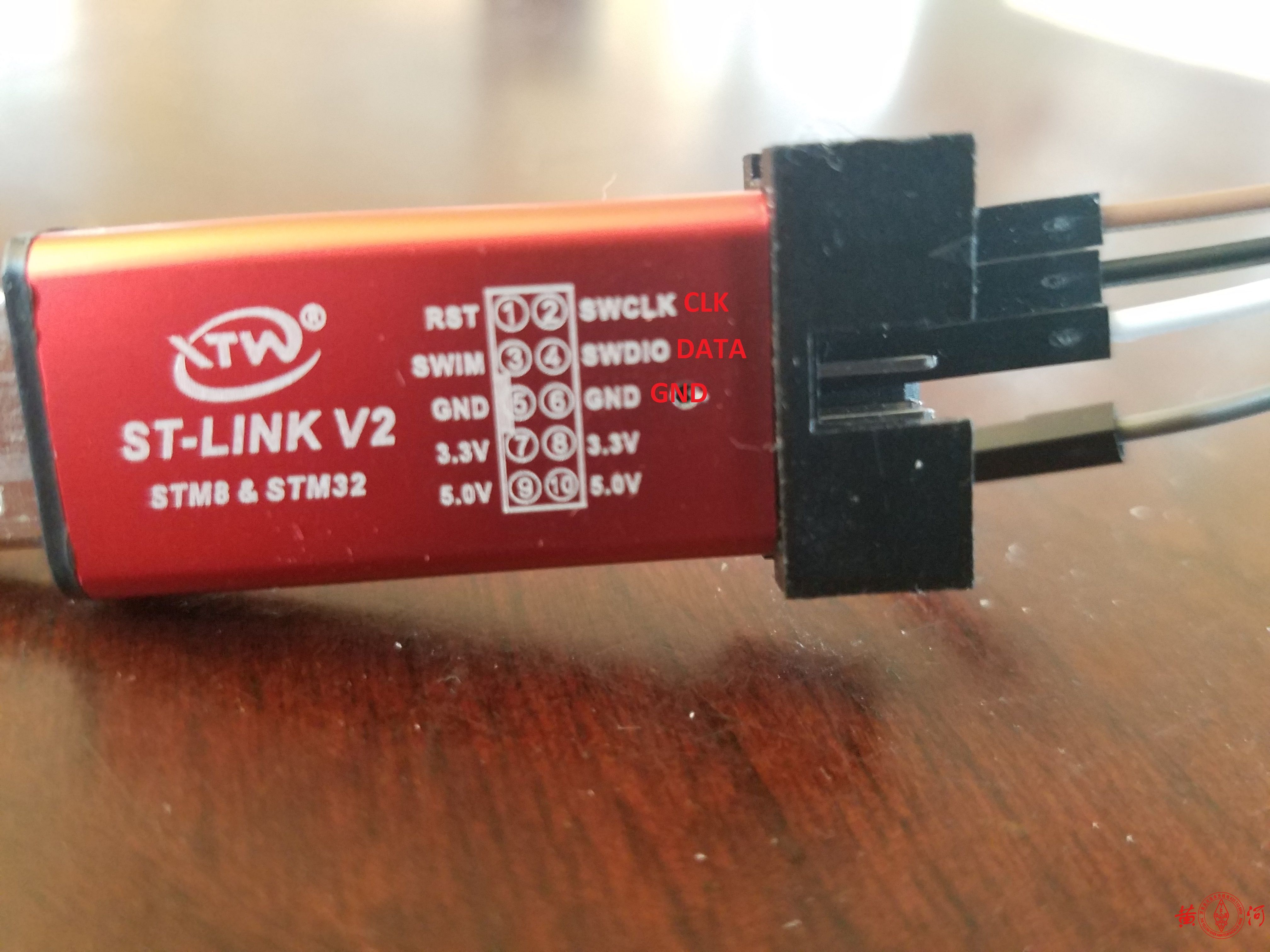

三、连接ST-LINK编程器

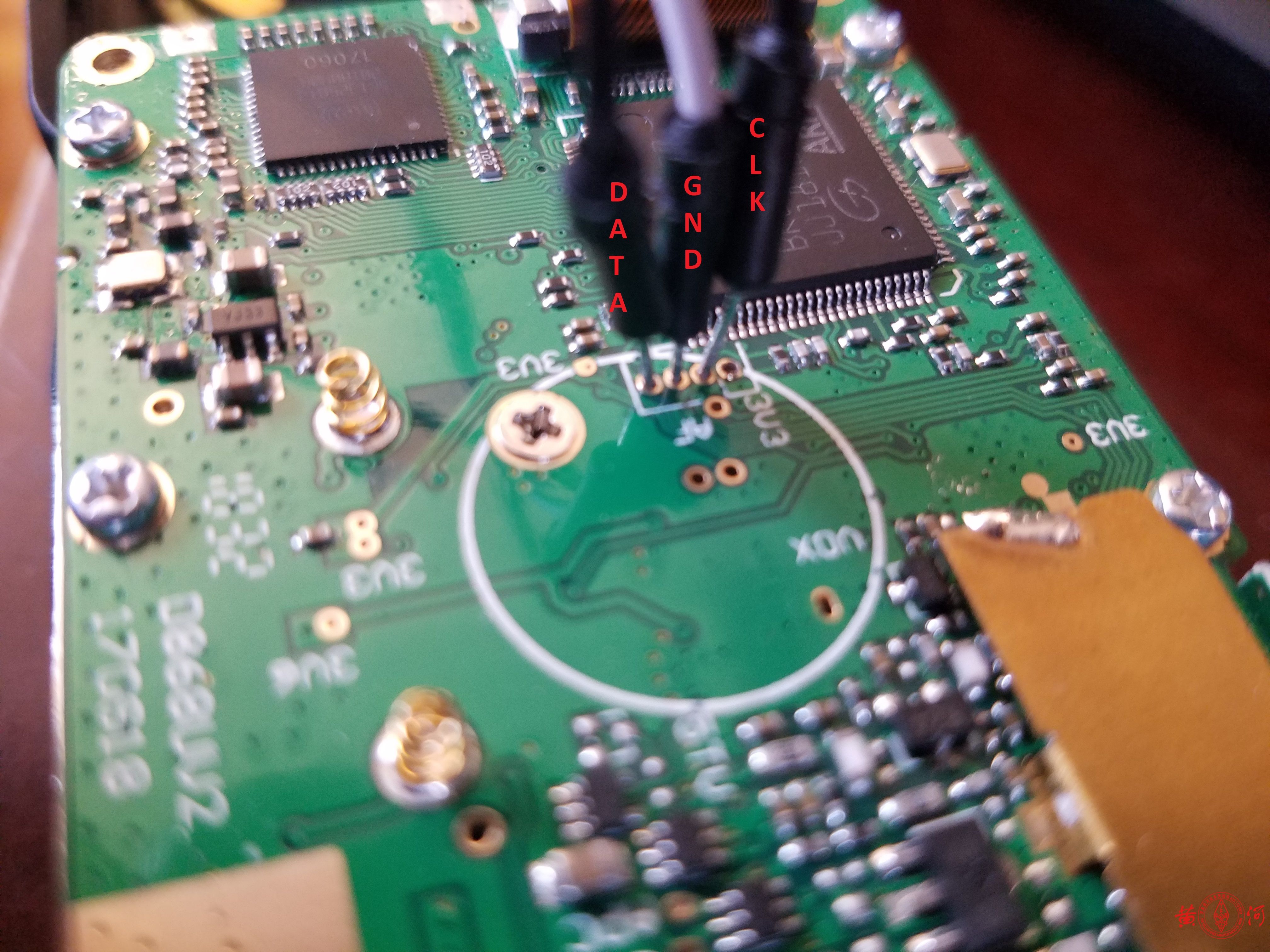

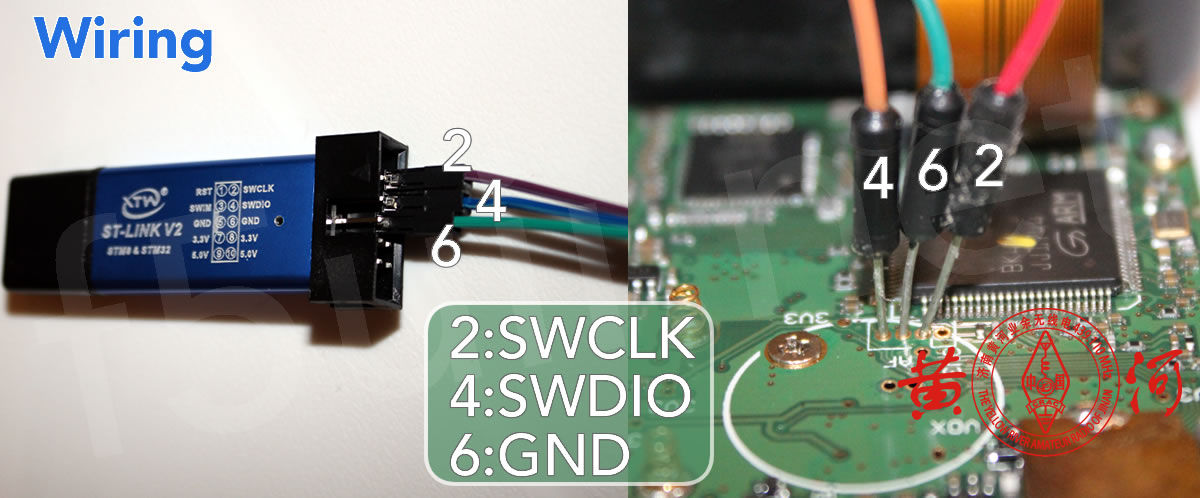

1.按照图示线序焊接ST-LINK编程器。

2.注意三线的引脚

引脚2：SWCLK 时钟信号

引脚6：GND 接地

引脚4：SWDIO传输数据

四、安装编程软件

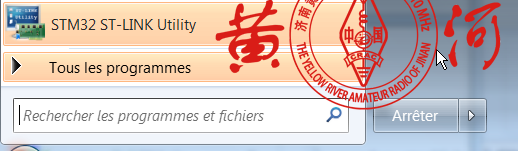

下载安装STM32 ST-LINK Utility及驱动程序： ST Micro Electronics

五、备份、刷写MCU文件

我们将通过直接写入MCU的闪存来更改引导加载程序，这将使CPS将该单元识别为真正的AT-D878UV并允许我们加载其固件。

1.插入电池，外壳拆卸后，电池的固定可以采用橡皮筋或捆扎带并保证刷机过程中不能掉电。

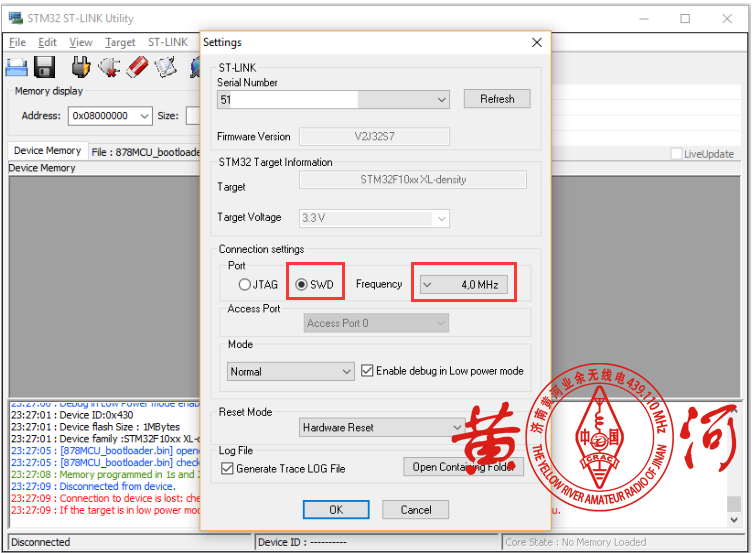

2.配置STM32 ST-LINK Utility

3.备份MCU文件，文件存为save-868.hex。

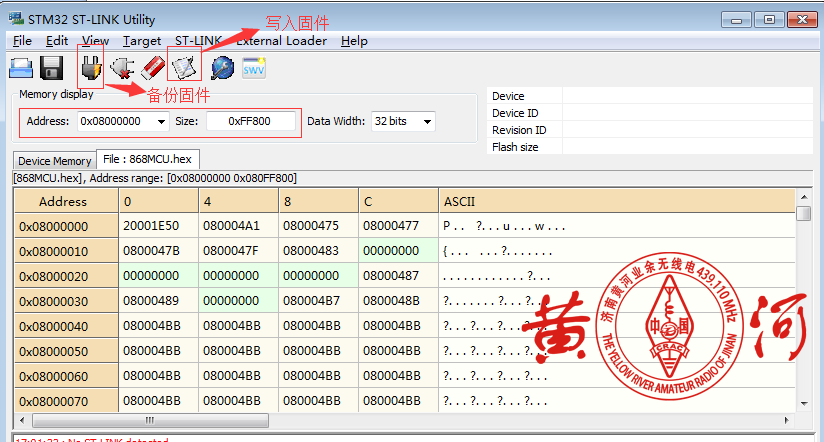

配置内存地址和转储大小为：地址：0x0800000000，Size值：0xFF800

4.替换引导加载程序。

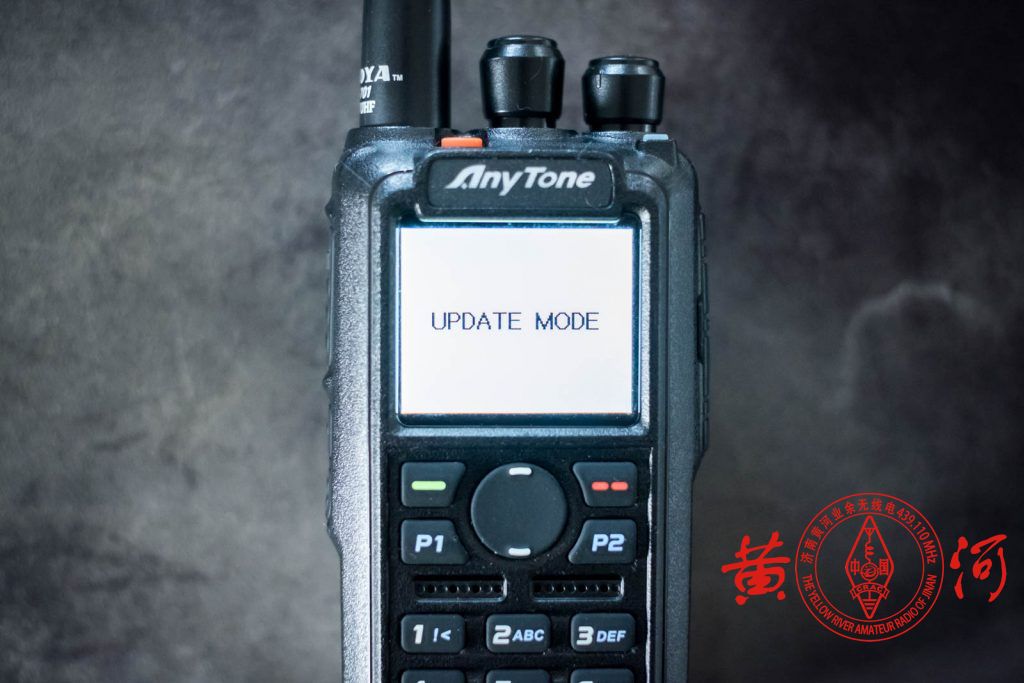

4.1.进入刷机编程模式：按住对讲机顶部按钮（橙色）和PTT按钮，打开音量旋钮，LED将闪烁红色。

• 顶部橙色按钮+ PTT用于主固件更新模式
• 顶部橙色按钮+＃用于DSP SCT更新模式
• 顶部橙色按钮+ PF1（仅限878）进入“记录USB模式”，其目的是未知
• PTT + PF1进入重置无线电确认菜单
• PTT + PF2进入显示图标更新模式
• PTT + 1进入测试模式，您可以在其中选择操作波段和/或调整对齐参数
• PTT + 3进入GPS模块测试模式

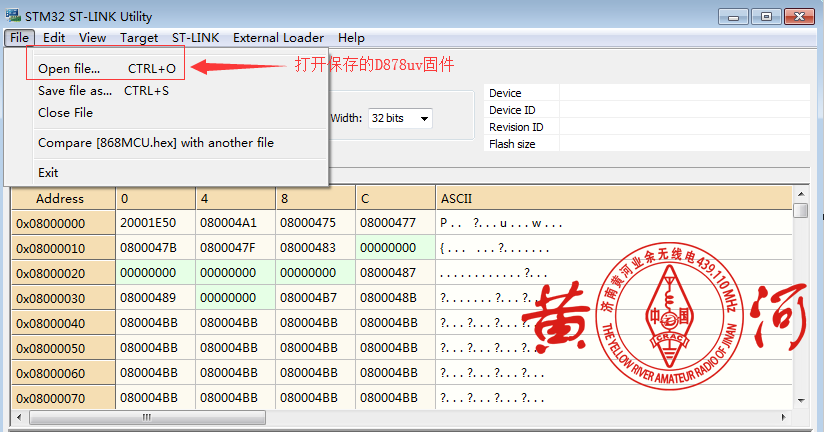

4.2.选择878MCU.hex文件：

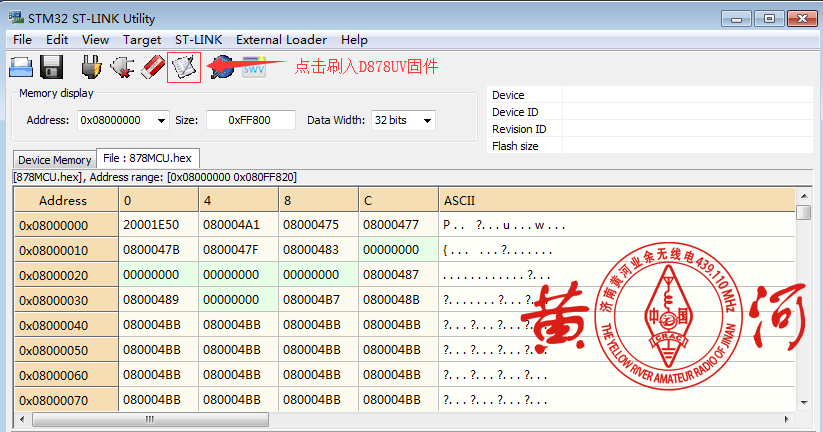

4.3.选择正确的HEX文件后，点击刷入按钮：

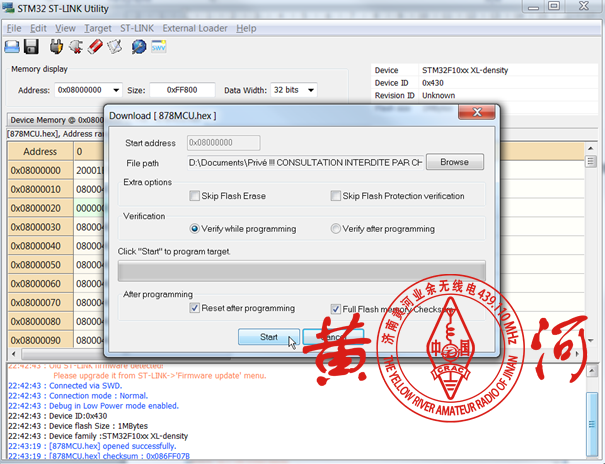

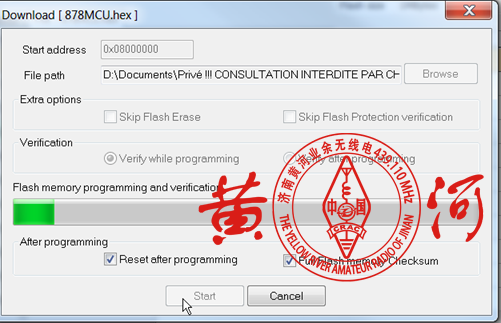

4.4.校验窗口，点击开始按钮开始刷机：

4.5.正在刷入，引导加载程序的编程很快完成。

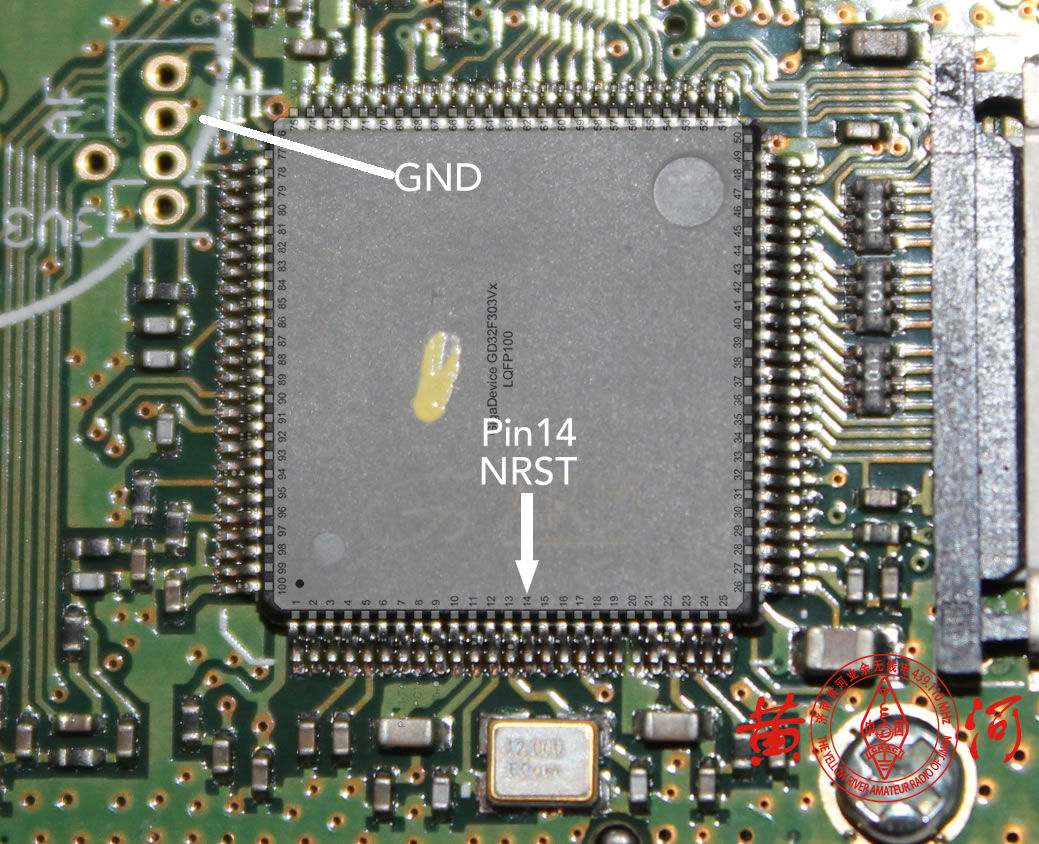

4.6.如果在写入过程中停止并出现错误无法再次正常进入编程模式时，可将ARM的引脚14和GND短接进行复位。

4.7.刷机结束，关机，断开ST-Link USB编程器，断开3个编程线与与主板连接。

六、升级D878UV固件

（一）加载AT-D878UV的固件

1.下载AnyTone D878UV CPS ——D878UV 1.10（ Software Download）

2.将常用的USB编程电缆连接到设备上的麦克风/扬声器插孔。在编程模式下打开Anytone（对讲机按住顶部按钮（橙色）和PTT按钮，打开音量旋钮，LED指示灯呈红色闪烁。）

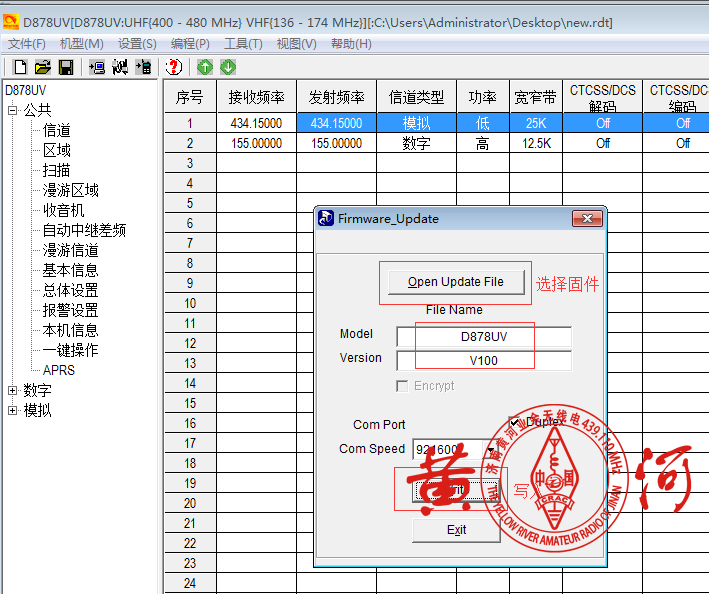

3.打开写频软件，菜单“设置”—“串口设置”选择通信端口，连接机器后“工具”—“固件升级”

4.选择文件D878UV_V1.10_2018-12-21.spi点击写入

5.写入结束后关机

6.按住“PTT + PF1”打开出厂重置模式。它会询问我们是否要重新初始化对讲机，选择是，MCU重置对讲机。

（二）更新对讲机图标

1.按住PTT + PF2打开图标更新模式。

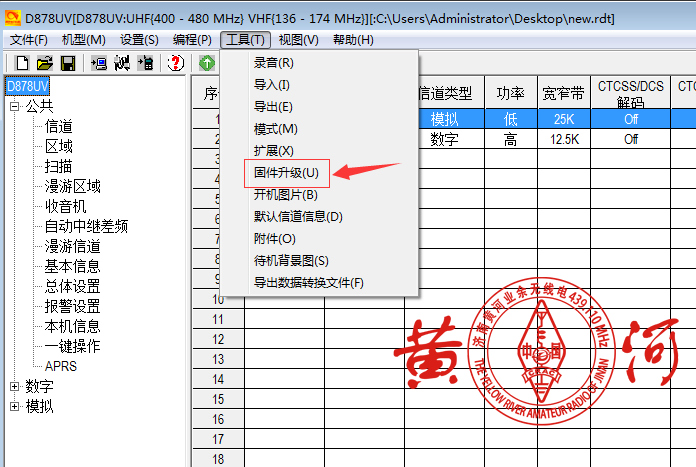

2.打开CPS，菜单“工具”—“固件升级”。

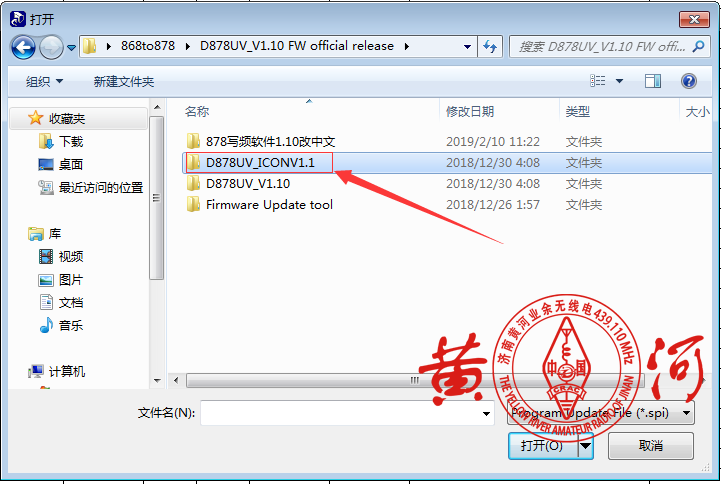

3.选择文件D878_1G_ICON_V1.1d_20181227.spi，点击“写入”按钮写入更新图标。

4.更新结束重启机器最终完成刷机。

七、参考文献

文章内容参考9V1YW的刷机教程及以下链接文章：

https://github.com/geary/AnyTone-D868UV/issues/59
