QRP Labs新升级QCX+ QRP CW / WSPR收发器套件

QRP Labs刚刚宣布了QCX +，顾名思义，它是非常受欢迎的QCX系列收发器的升级版。

迄今为止，已经售出了近10000套工具包，下面简要概述了这款流行的收发器的区别和新功能。

QCX +与QCX几乎是相同的电路，但有两个非常小的变化。QCX +与QCX运行相同的固件，并具有相同的操作和性能特征。QCX / QCX +固件将始终与QCX和QCX +兼容。从QCX到QCX +的演进在物理布局方面提供了一些改进的功能，如下所示：

价格略微上涨至55美元（人民币：391元），但今天市场上没有其他QRP收发器在此价位上接近QCX +提供的功能。

初步资料

请注意，以下是初步信息。图中的铝制外壳只是一个原型。最终可能会有细微的变化。特别地，制造的阳极氧化步骤将在钻孔/切割之后完成，因此银色的铝边缘在LCD切口等处将不可见。

QCX +具有与2017年8月推出的广受欢迎的QCX收发器相同的电路，相同的固件和相同的操作特性。它是具有WSPR信标和内置校准/测试设备的5W，单频段，高性能CW收发器套件。它适用于80、60、40、30、20或17m频段。请参阅下面的功能列表！这是您自己组装的零件套件。没有需要焊接的表面安装元件（两个SMD IC已经在工厂进行了预焊接）。

还有一个智能挤压阳极氧化铝外壳，可激光蚀刻文本，并切出适合QCX +的孔。

产品特性

• 易于制造，宽敞的13 x 10cm主板，单独的前面板，所有控制板均已安装
• 专业品质的双面通孔电镀丝印印刷电路板
• 可选择80、60、40、30、20或17m单波段
• 大约3-5W CW输出（取决于电源电压）
• 建议电源电压为7-16V
• E类功率放大器，虽然散热很小，但晶体管通过螺栓固定在PCB上
• 7单元低通滤波器确保合规
• CW包整形可消除按键声
• 高性能接收器，具有至少50dB的不需要的边带消除
• 200Hz CW滤波器，无振铃
• Si5351A具有旋转编码器调整功能的合成VFO
• 16 x 2蓝色背光LCD屏幕
• 固件中包含Iambic键控器或直键选项
• 简单的数字信号处理辅助的CW解码器，在屏幕上实时显示
• 屏幕上的电表
• 使用快速固态发射/接收切换的全QSK或半QSK操作
• 频率预设，VFO A / B分割操作，RIT，可配置的CW偏移
• 可配置的侧音频率和音量
• 连接器：电源，3.5毫米键控插孔，3.5毫米立体声耳机插孔，BNC射频输出
• 内置测试信号发生器和对准工具，可完成简单的设置调整
• 内置测试设备：电压表，射频功率计，频率计数器，信号发生器
• 信标模式，支持自动CW或WSPR操作
• GPS接口用于参考频率校准和计时（用于WSPR信标）
• CAT控制串行数据接口
• 可选的50W PA套件
• 可选外壳
• 组装和操作说明

产品固件

自2017年8月以来，QCX / QCX +固件经历了持续的改进过程，以添加QCX所有者要求的新功能。如果您有AVR编程器，则可以使用板载编程头更新固件。

QCX +与QCX – QCX +有什么区别和新功能？

QCX +与QCX几乎是相同的电路，但有两个非常小的变化。QCX +与QCX运行相同的固件，并具有相同的操作和性能特征。QCX / QCX +固件将始终与QCX和QCX +兼容。从QCX到QCX +的演进在物理布局方面提供了一些改进的功能，如下所示：

1）控件和连接器的物理布局

QCX是单板设计，所有连接器和控件均安装在板上。将板子安装到外壳中有点不方便，因为连接器在左侧和右侧，而控件和LCD都在PCB的不同高度。

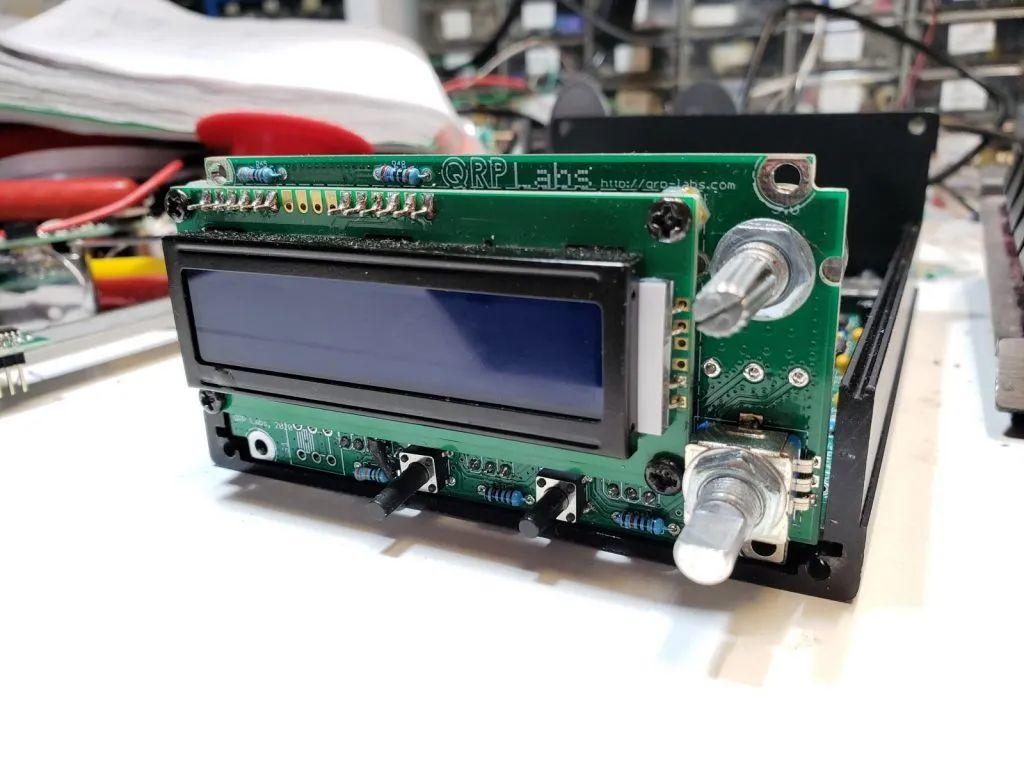

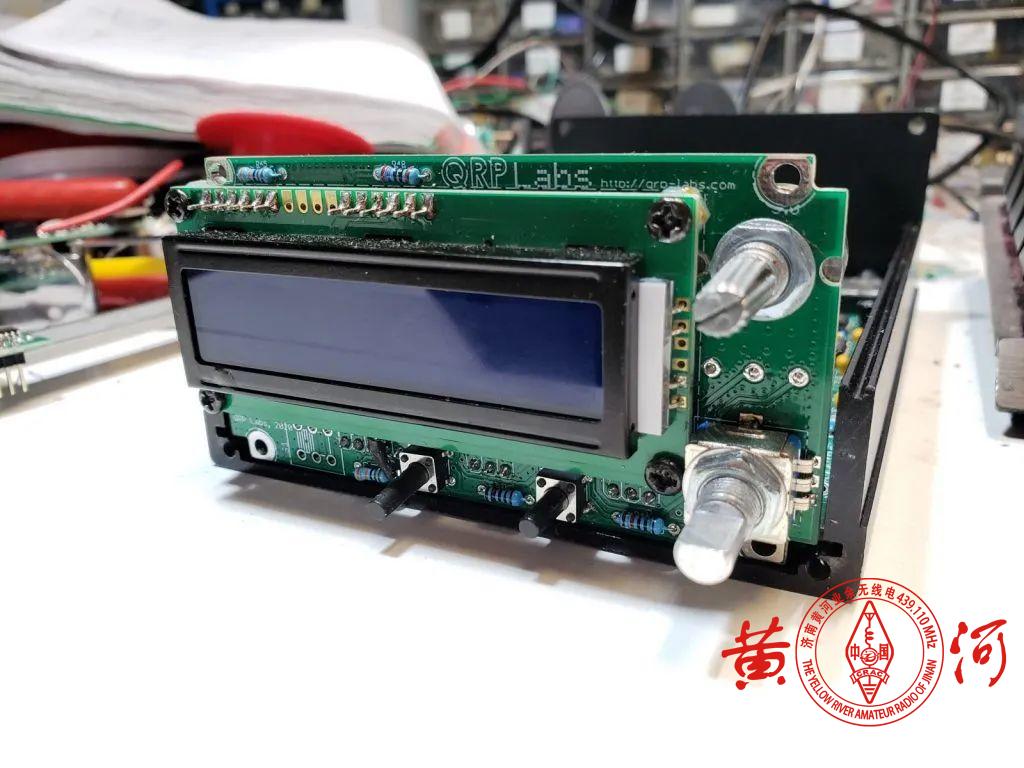

相比之下，QCX +是两板设计，带有传统的台式式垂直前面板，带有LCD和控件；该垂直的人造前面板PCB插入后面的水平PCB，后者包含大部分电路。所有的连接器都位于PCB的后边缘，这使得将PCB安装到外壳中变得更加容易。

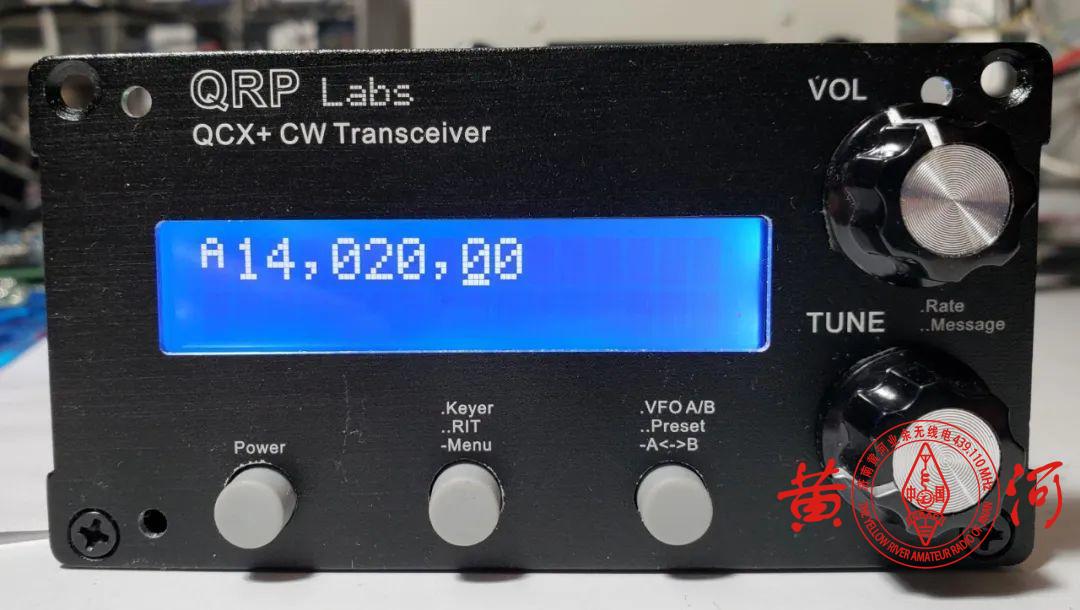

QCX +的一个重要附加功能是前面板上的锁定按钮开/关按钮（左下）。

2）可选外壳

尽管BaMaTech创建了一个漂亮的铝制外壳，甚至发布并出售了几种3D打印设计，但没有正式的QRP Labs外壳可用于QCX，许多制造商在为他们的QCX套件生产精美的外壳方面表现出了极大的创造力。

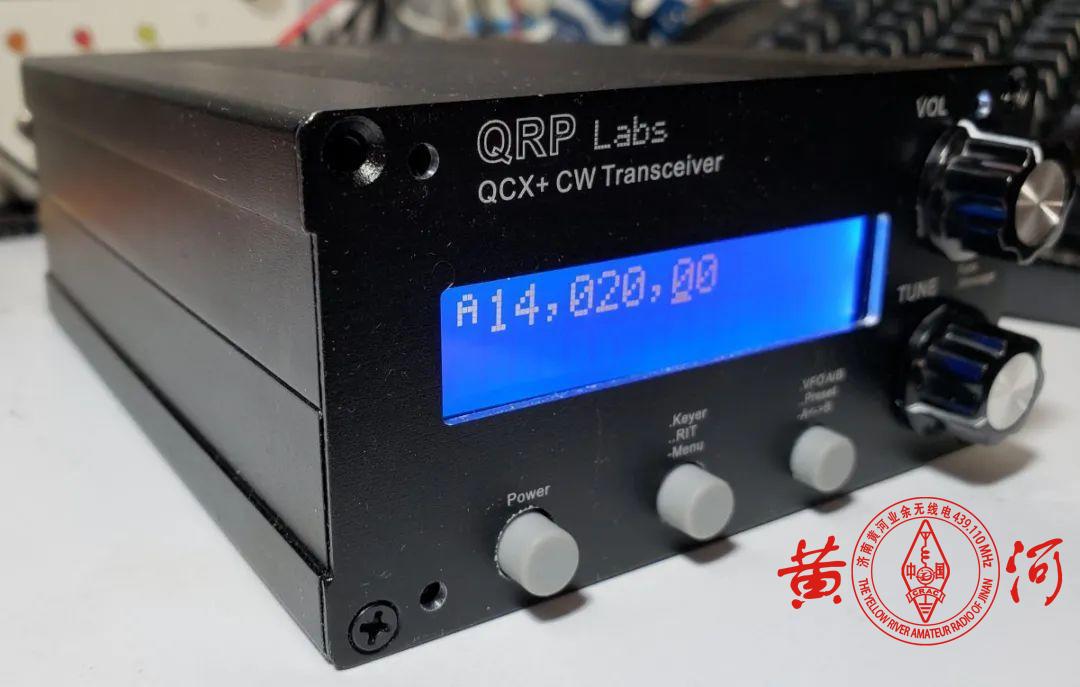

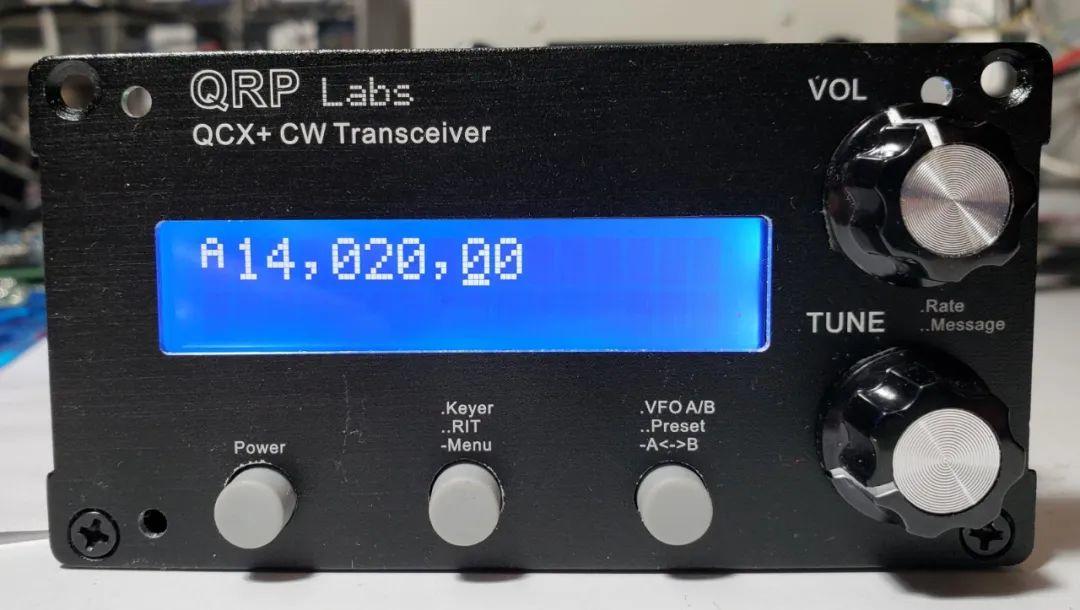

QCX +专为定制生产的黑色阳极氧化铝外壳而设计，尺寸为106mm宽，55mm高和146mm深。外壳提供了四个自粘脚。对其进行激光蚀刻，切割和钻孔，以匹配QCX + PCB。

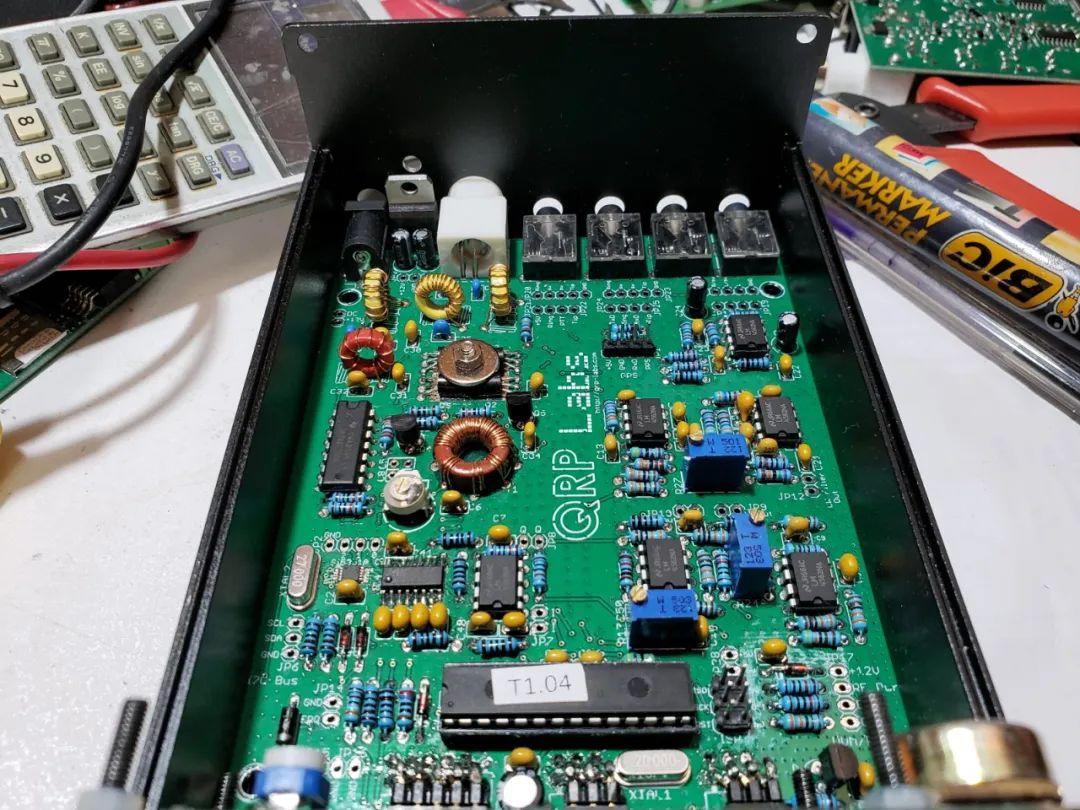

QCX +主PCB沿着铝型材侧面的PCB安装槽滑入铝型材外壳中。

本页上的照片是初步照片，它们是原型。最终外壳的更改将是：

• 阳极氧化步骤将在切割/钻孔后执行，例如，避免了LCD切口中可见的银色原铝。
• 最终外壳的前面板将显示较大的文本
• 螺丝孔会稍微移动
• 最终版本中的电源开关（右下按钮）旋钮不同

3）附加和更改的连接器

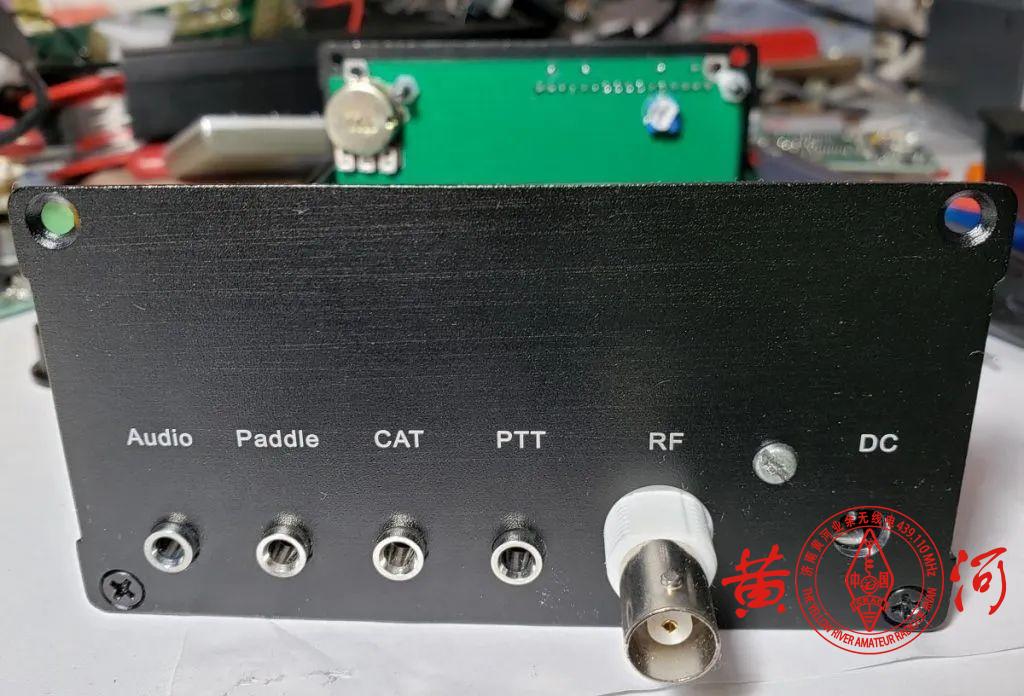

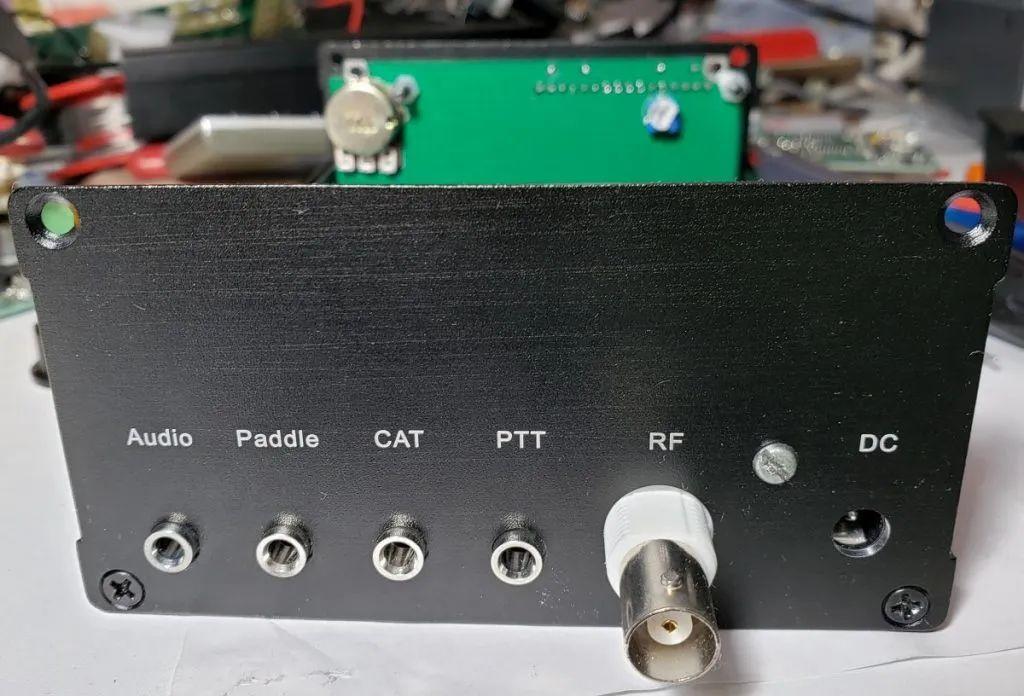

QCX +具有用于直流电源输入的2.1mm桶形电源连接器（与QCX上的两个螺钉端子相比）；QCX +收发器还具有两个附加的3.5mm立体声插孔插座连接器，用于PTT（以适合QRP Labs的50W QCX放大器）和CAT控制38400波特串行端口。

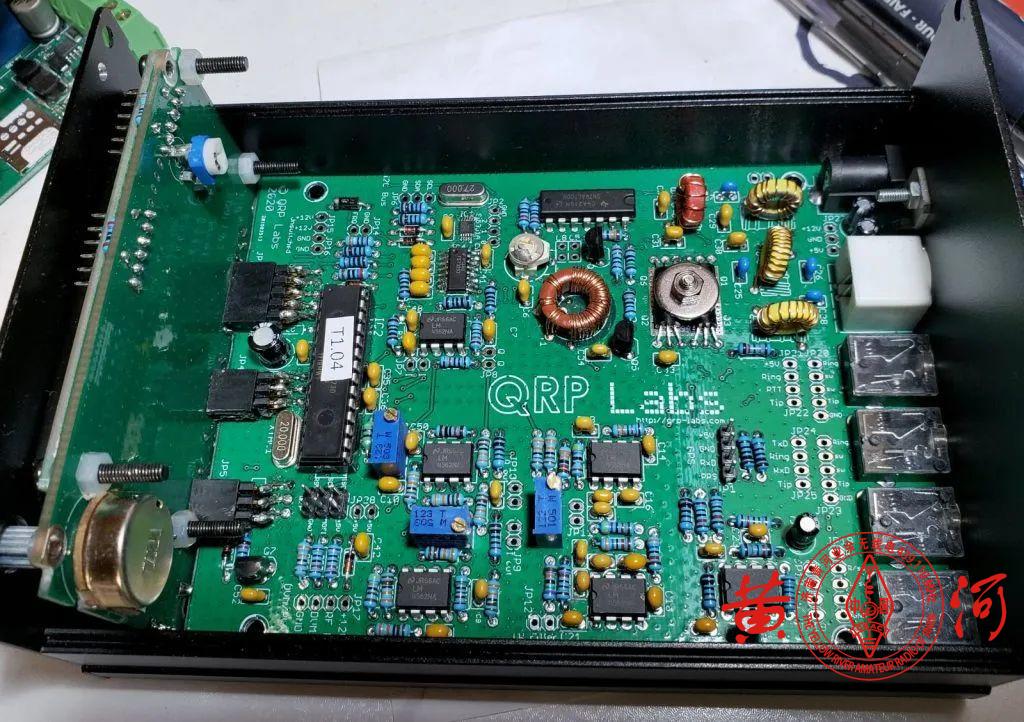

4）更宽敞的PCB，两倍的电路板面积，更少的密集封装的组件，以及更多的测试/修改点

QCX在单个10 x 8cm PCB上。QCX +中的主PCB为13 x 10cm，这使板面积增加了63％，此外，控件和LCD移到了它们自己的前面板PCB上。连同前面板一起，QCX + PCB的总面积是QCX PCB的2.2倍以上。空间的增加意味着QCX +的组装更加容易，因为组件密度较低。

所有QCX + PCB迹线均为1600万（比QCX中使用的1200万更细的迹线）。

在QCX中垂直安装的所有电阻器，二极管和电感器现在在QCX +中水平放置

在QCX +的每个阶段的输入和输出处都有许多测试点，在对QCX +进行修改或进行实验时，这些测试点还可用于连接其他电路。

主PCB角落附近的四个安装孔，以及QCX +外壳中的大量空间，使您可以根据需要通过实验添加更多的PCB，例如电池仓等。

5）改进的散热

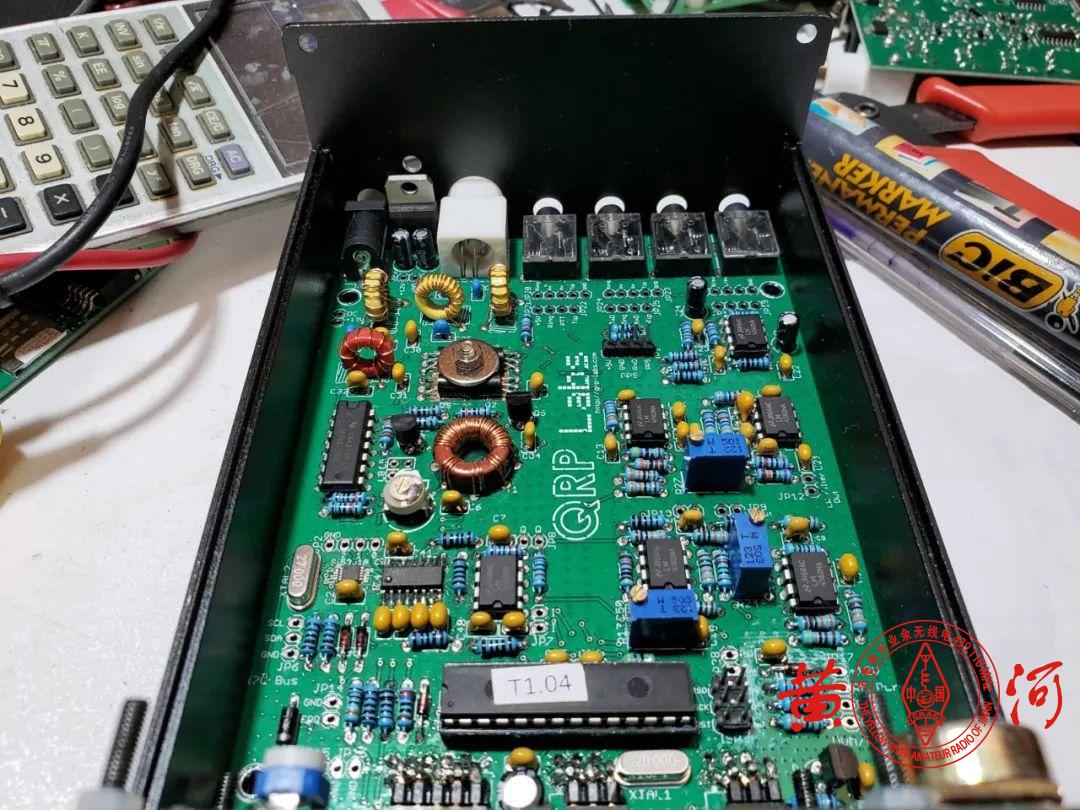

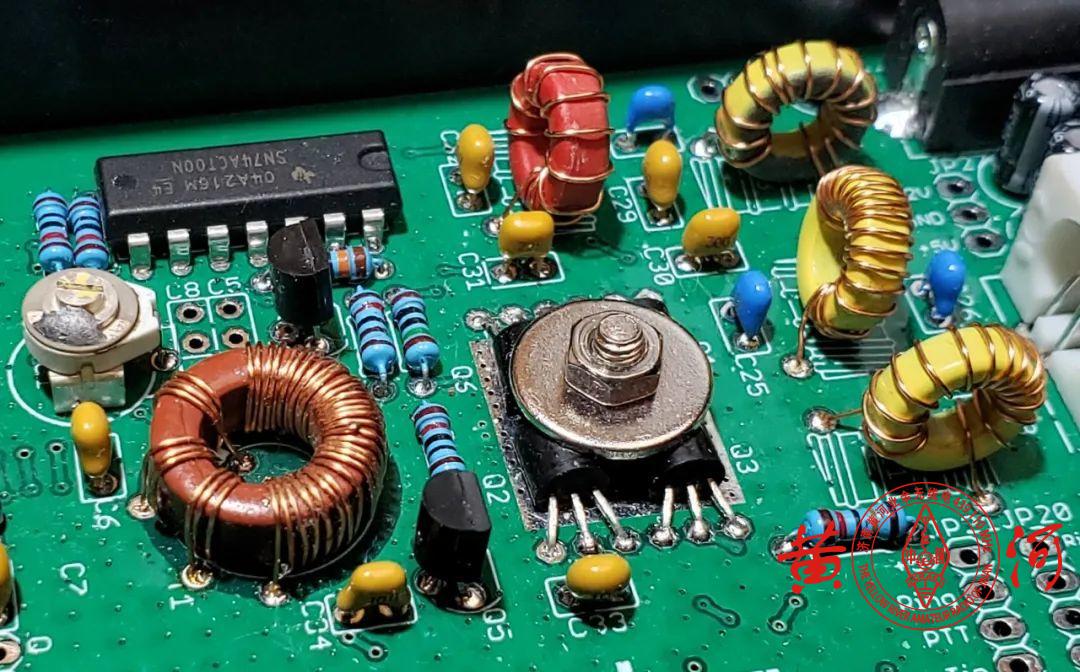

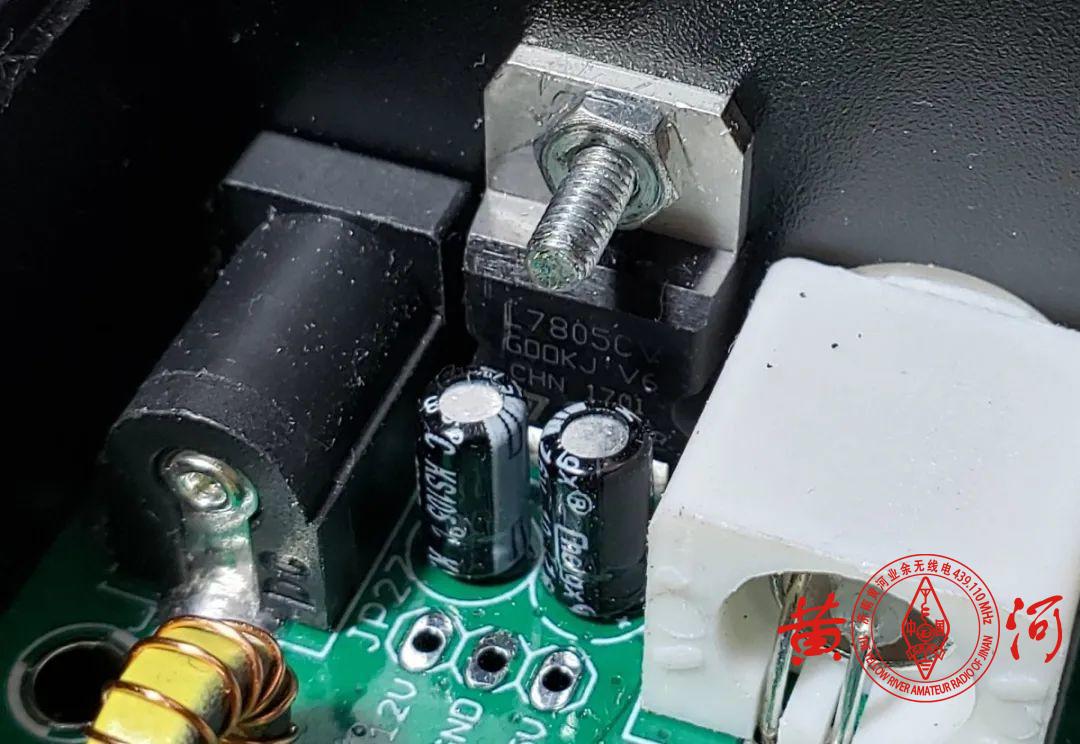

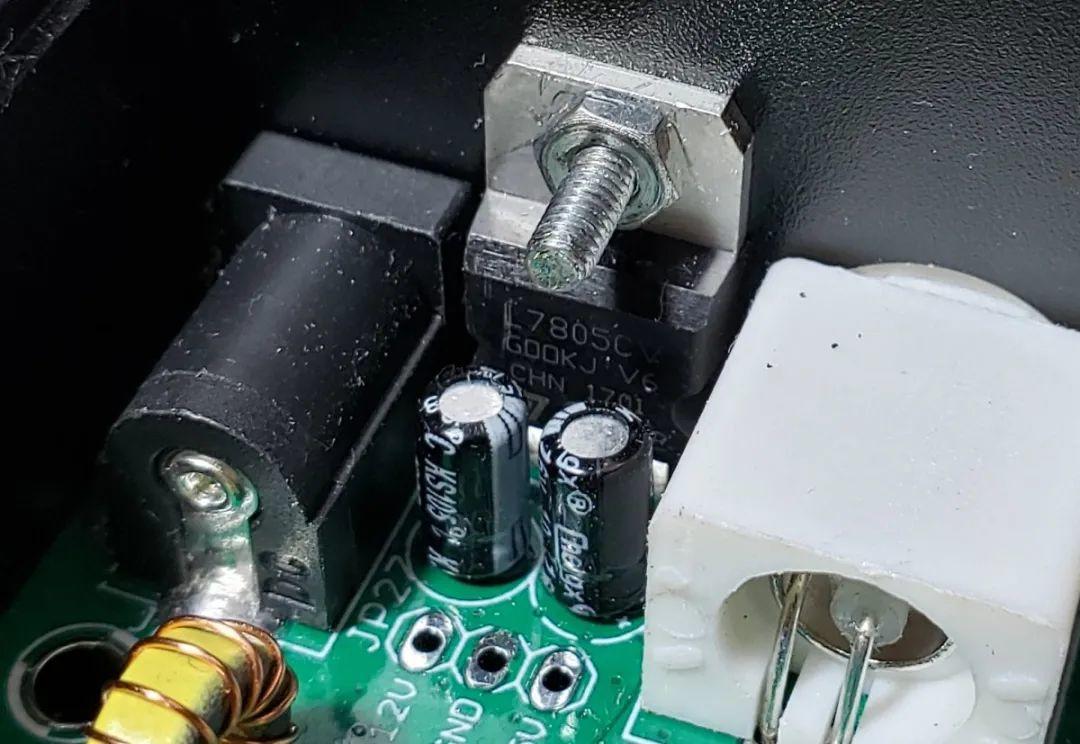

或者我应该说散热，因为QCX没有！在QCX +中，将三个BS170 PA晶体管和MPS751键控包络整形晶体管的平面直接固定在PCB上裸露的铜焊盘上，从而提供了一些散热效果。另外，7805现在位于PCB的后边缘，可以将其用螺栓固定到外壳上，例如在使用官方QRP Labs外壳时。

6）三个小电路变化

除了两个附加的连接器和锁定按钮开/关开关，QCX +中还有三个较小的电路更改：

• 添加了一个额外的0.1uF电源去耦电容器，以实现更好的电源去耦
• C24已从10uF增加到470uF，这进一步减少了发射/接收切换的喀哒声
• 从IC3引脚13到引脚14的额外10K电阻，如此处

  http://qrp-labs.com/qcx/qcxmods/ptt.html所述

7）没有微动开关键

QCX +的唯一损失是板上不再有微动开关键…只是不能正确安装在垂直前面板和主水平板上，带有外壳选件等。

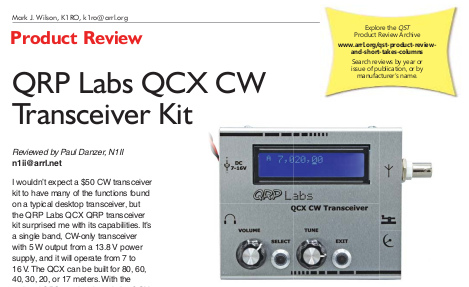

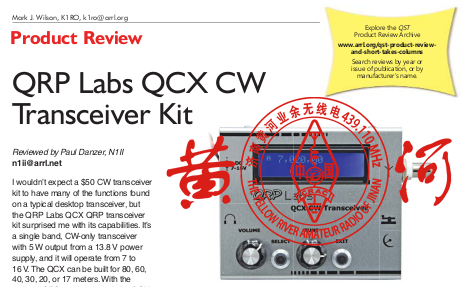

Paul N1II在ARRL月刊QST的2019年8月发行中回顾了QCX收发器。预计QCX +的报价性能将与QCX相同，这是因为没有组件更改，并且QCX和QCX +都对PCB布局给予了极大关注。

Ed WA4MZS进行的性能测试

Ed对他的4000万个QCX序列号354进行了一些有趣的测量

电源= 13.8 VDC

电流消耗（接收）= 123 mA

电流消耗（传输）= 514 mA

发射器输出（50Ω负载）@ 7.020 MHz = 4.0瓦

接收器MDS @ 7.020 MHz = -121 dBm（0.2 µV）

参考频率= 27.004345 MHz

发射器频率（显示屏7.020 MHz）= 7.0200003 MHz

发射机二次谐波（14.040 MHz）= -48.74 dBc

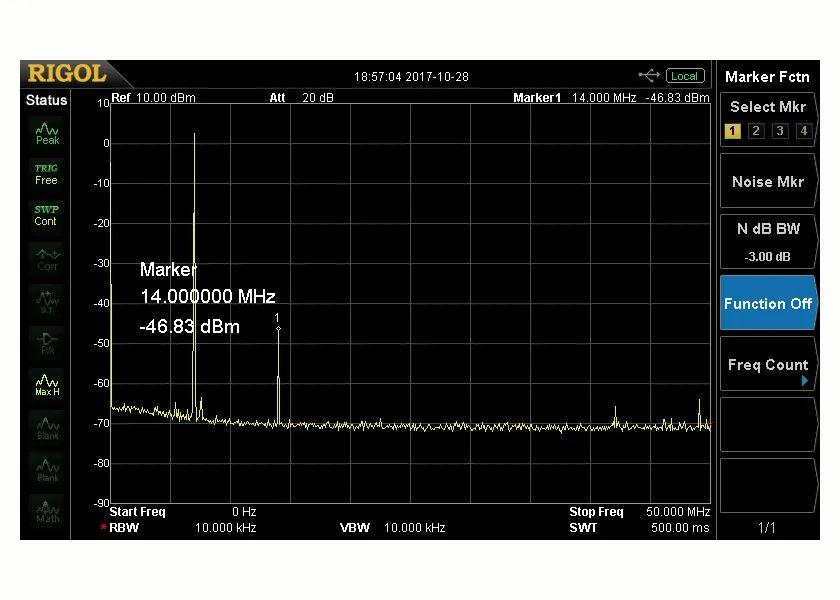

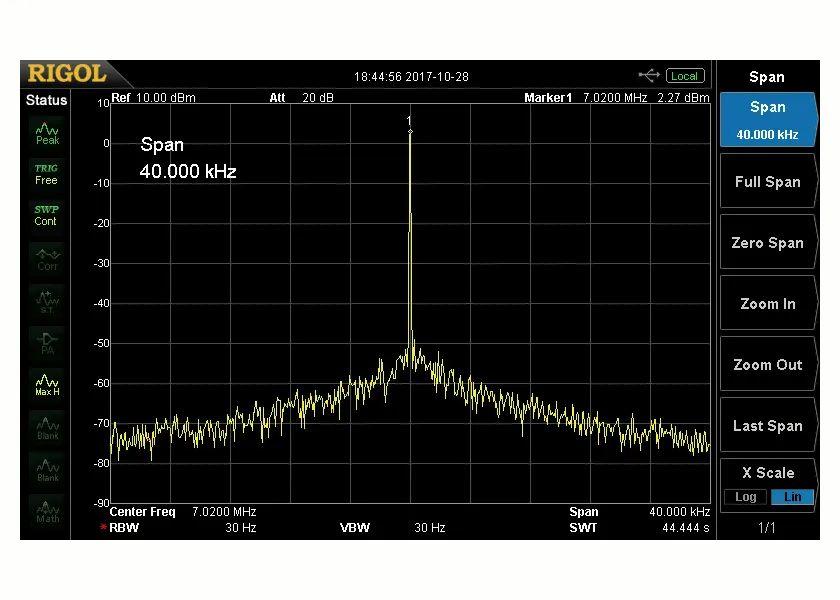

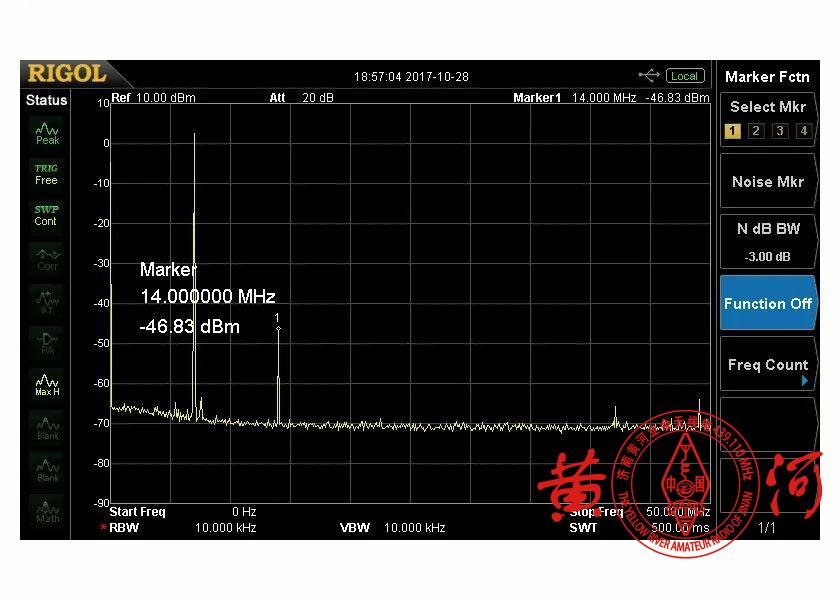

频谱分析仪近距离和宽屏幕截图：

更多信息：https://qrp-labs.com/qcxp.html
