自制便携式可拆装七单元八木天线BG4IRQ 1210

前几天BG4PAC老师问可否帮他制作一只方便携带，可拆装的八木天线，用于野外通联使用。正好对八木天线比较感兴趣，所以答应了下来，通过查找资料并用群里的八木天线计算器计算后，确定制作一只7单元的八木天线，之所以选用7单元主要是为了便携同时可以手持使用，7单元八木天线总长度大概1米，手持使用还可以承受，单元数再多的话天线过长，基本无法手持使用了。天线的振子、反射器、引射器均使用8MM铝管制作，主梁是一根20的PVC管，各单元用PVC管卡卡装到天线主梁上达到方便拆卸的目的，同时主梁中间截断，用一根16MM直径的尼龙棒插接，进一步减小携带尺寸，最后天线拆开用一只普通购物纸袋就可以携带非常方便。天线振子经天分测试，最终每侧长度为161MM，车削了一根尼龙棒插接起来，中间间距3MM，本来考虑用U型阻抗变换，但后来经过天分测试发现把馈线直接连接在振子上，驻波比就在1.5左右，特征阻抗45-48欧姆，所以干脆直接接上了。经过外场测试，天线工作良好，虽然无法测试出天线增益，但在野外测试中，通联效果大大好于5/8天线，并具有明显的方向性，证明天线工作正常，至此一只便携式可拆装七单元八木天线制作测试完毕。

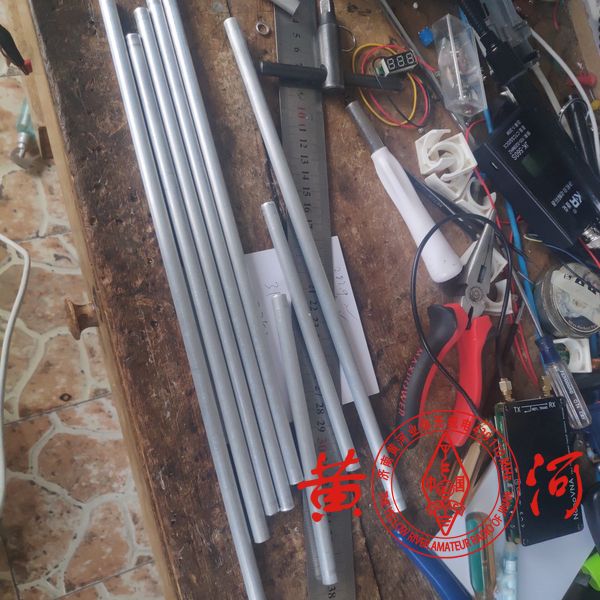

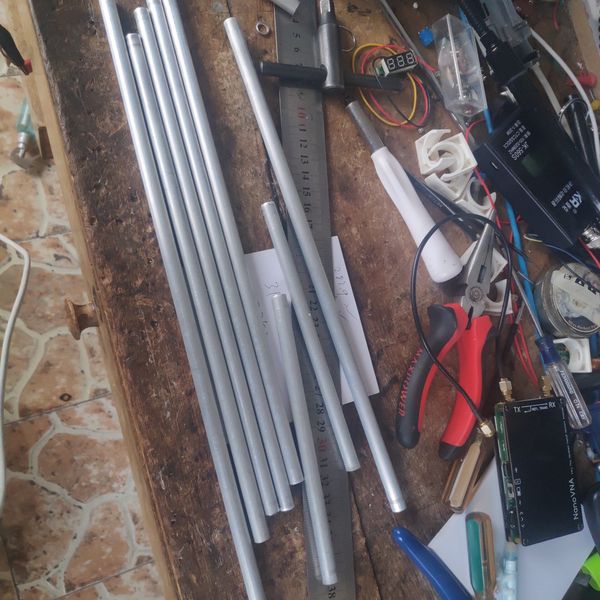

天线各单元所用的铝管

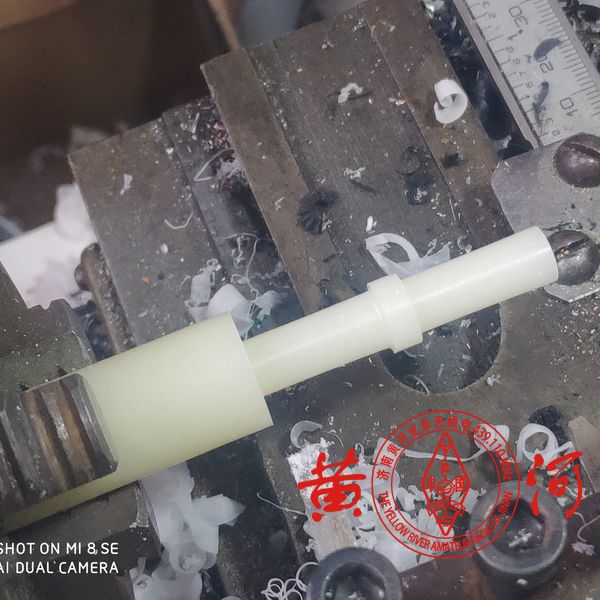

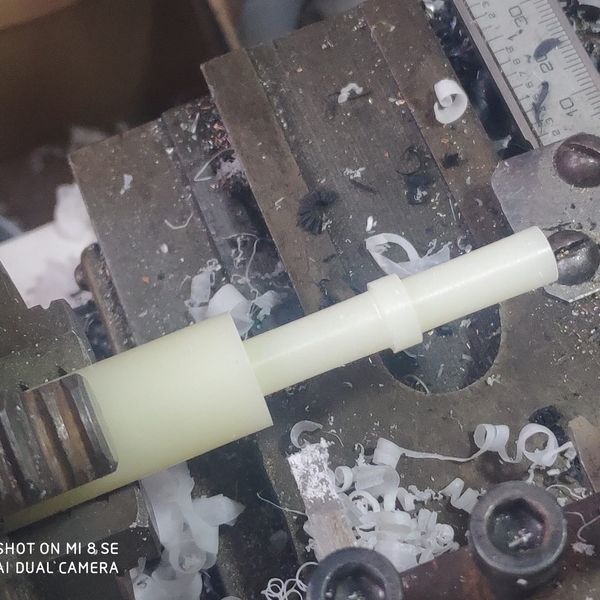

车削两振子连接用的尼龙棒

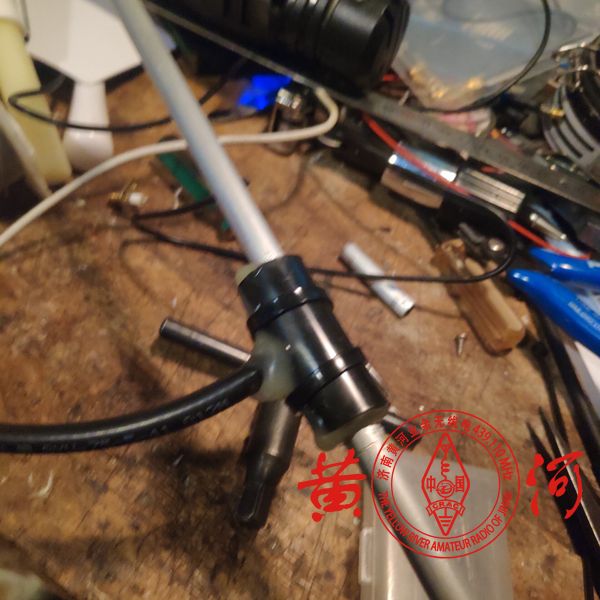

制作好的振子，馈线连接段套上塑料管，然后用热熔胶充填防水

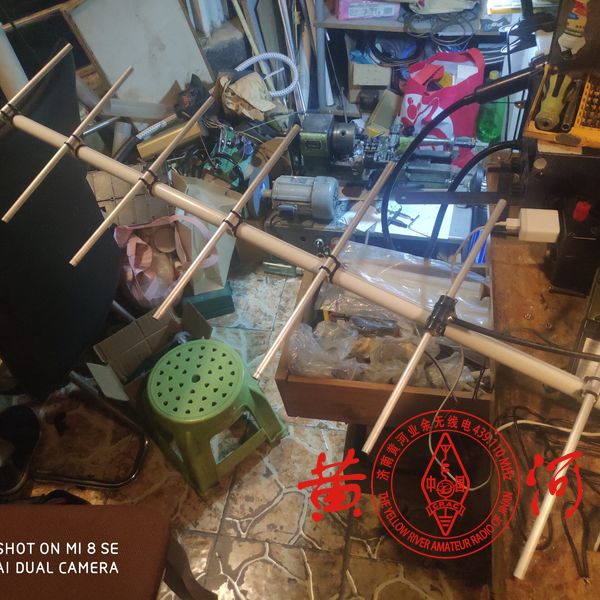

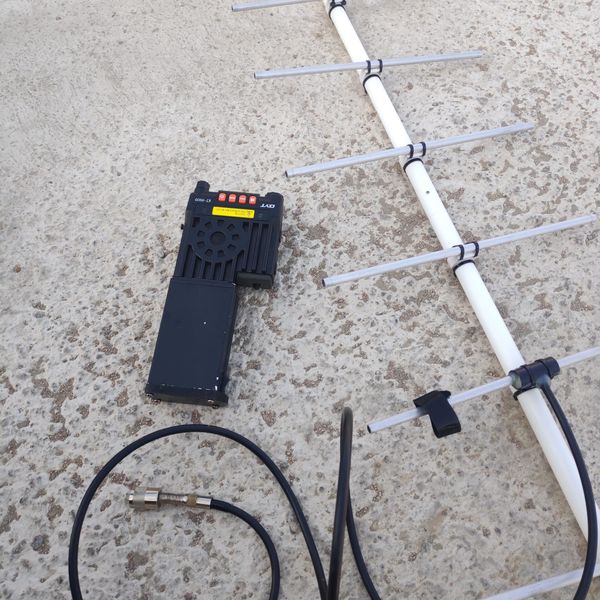

装好的天线

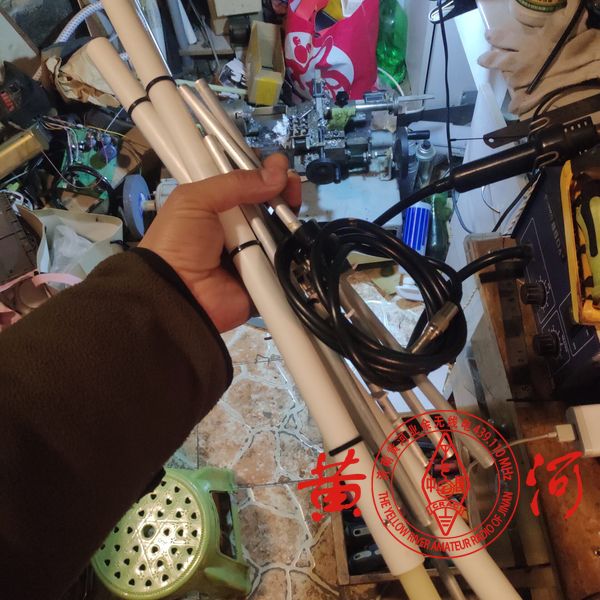

拆开后就这么一小把，主梁上的黑色扎带是为了方便确定各振子的位置

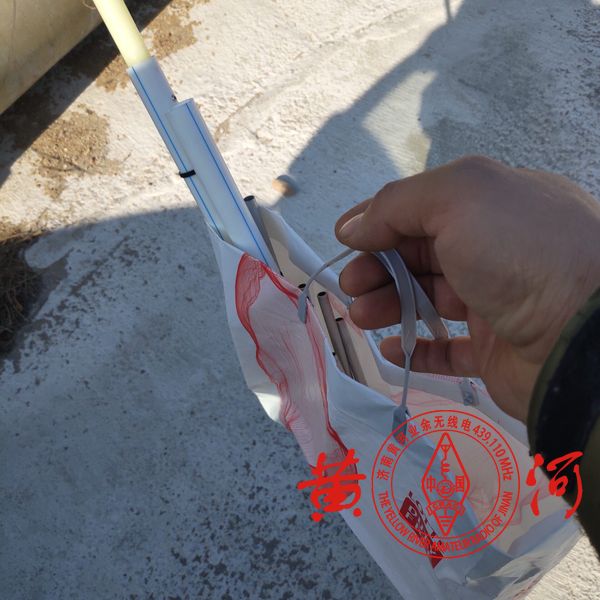

一只购物纸袋就可以方便的携带

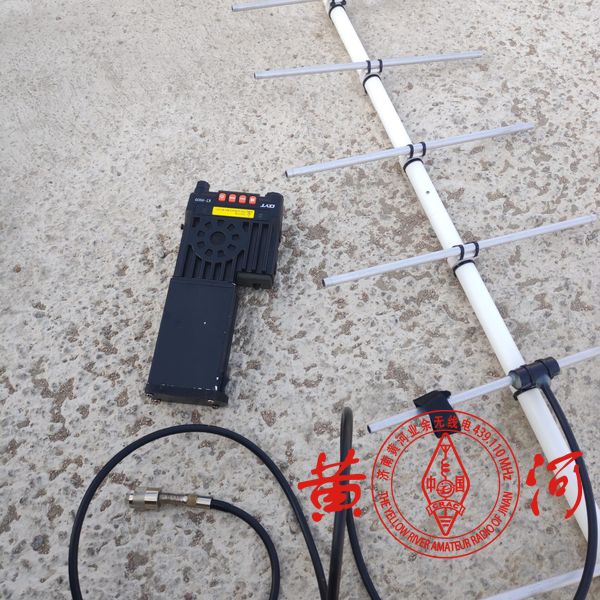

外场组装很简单也比较快捷

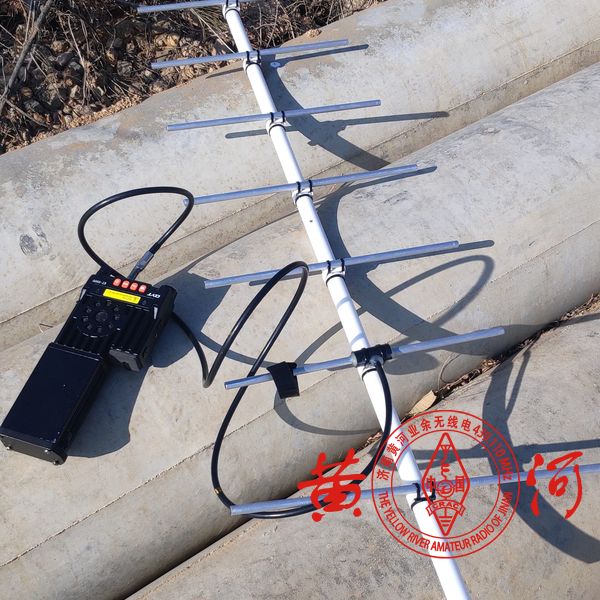

外场通联测试良好，位置在南不山区，济南泰安界，通联信号59.用的是8900车台改装的手台，15W发射。
