用瓷片电容器DIY可变电容器

空气介质的可变电容器（空气可变）是高频电路中比较常用的电子元件之一。特别是电子管射频放大电路中，振荡峰值电压高达几百、上千伏，必须使用耐压值高的空气可变。现在市场上出售的空气可变大多是以前的存货，价格也比较高。其实，从电器性能上来说，可以用瓷片电容器替代之。笔者DIY 了一只，用于电子管发报机的振荡调谐电路，效果不错。

现介绍如下：

1、准备一只单刀12 档的波段开关；

2、瓷片电容2p,3p,5p,10p,15p,22p……(可根据需要搭配)各一只；

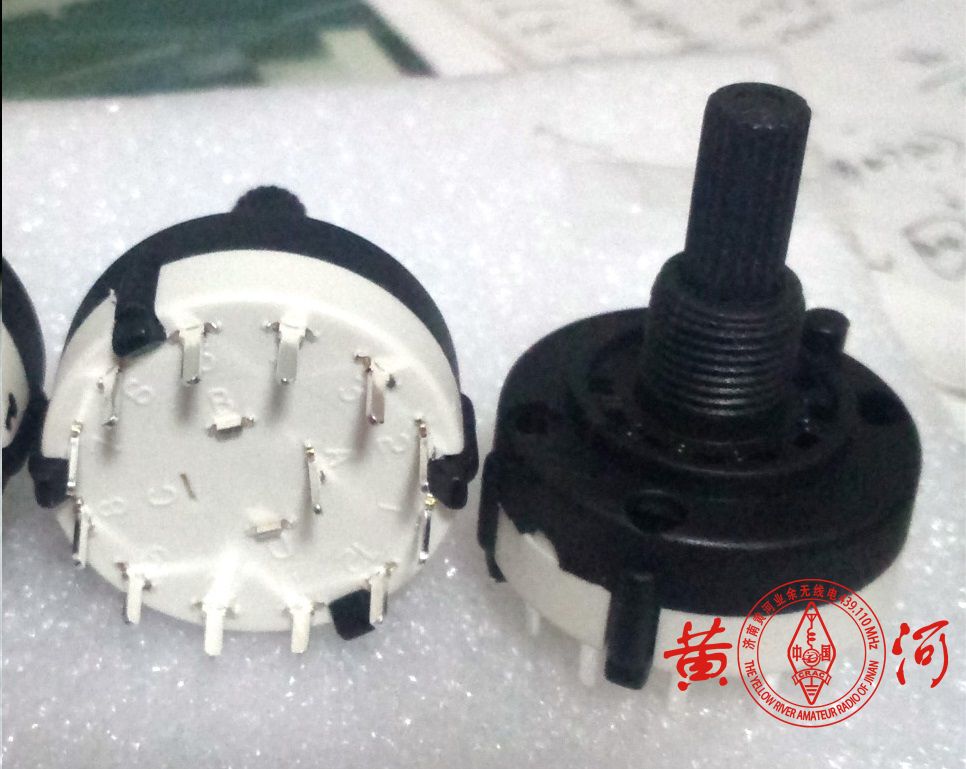

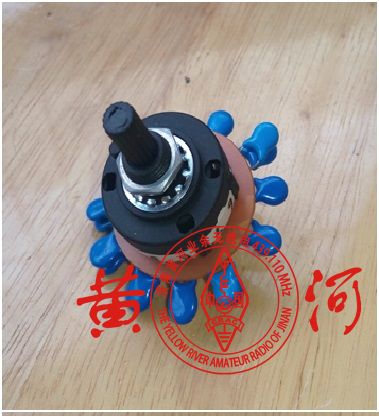

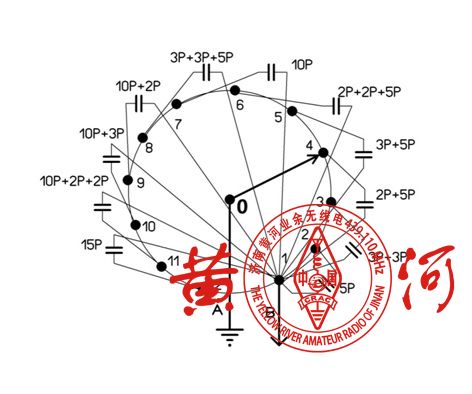

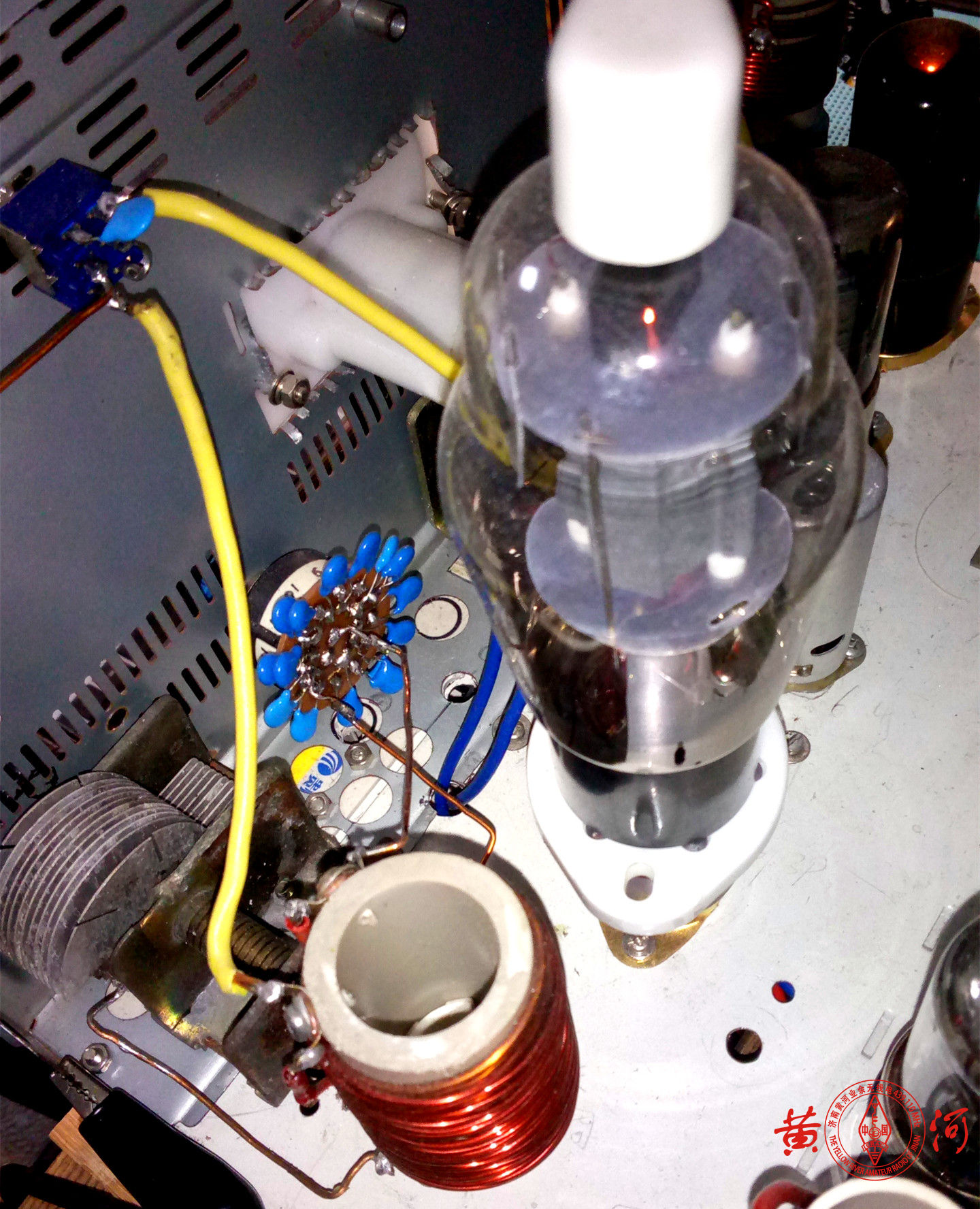

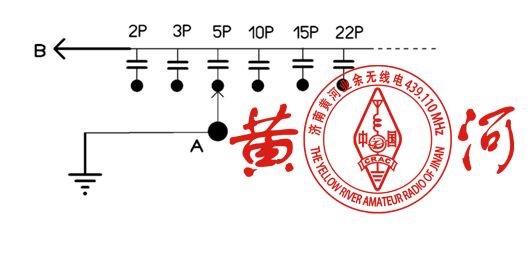

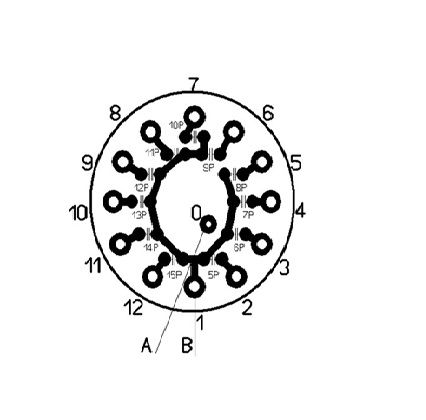

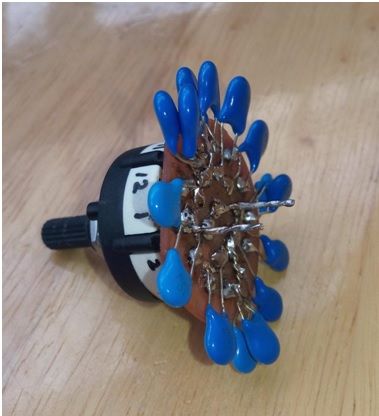

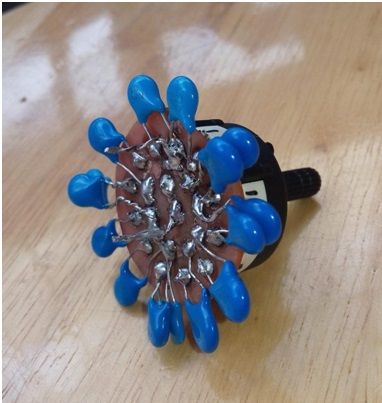

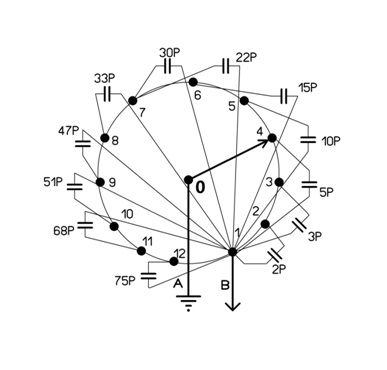

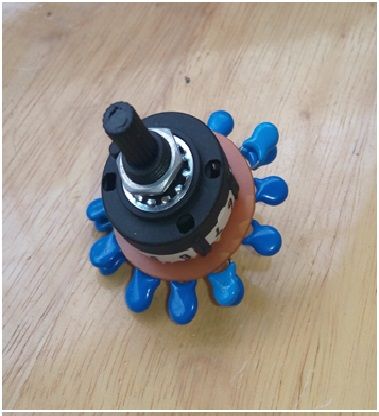

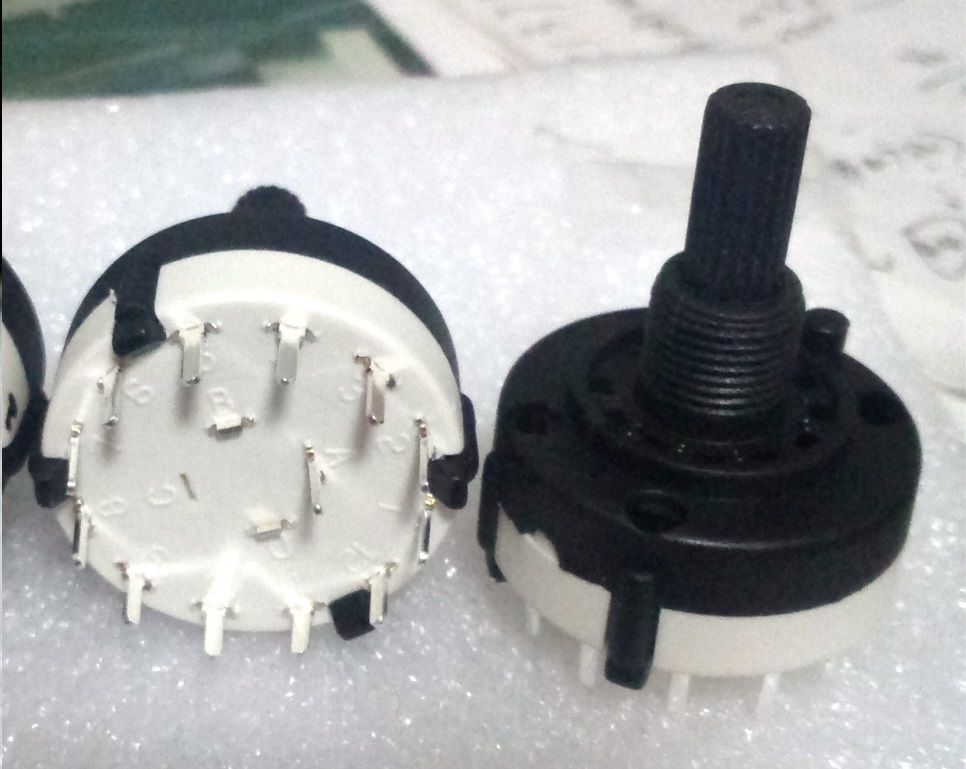

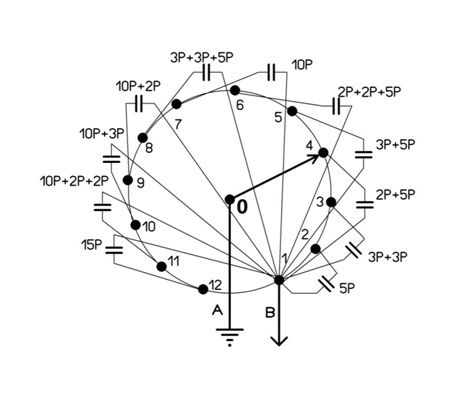

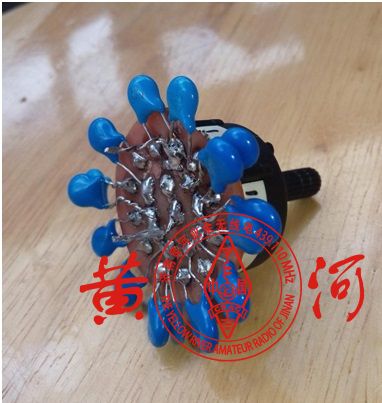

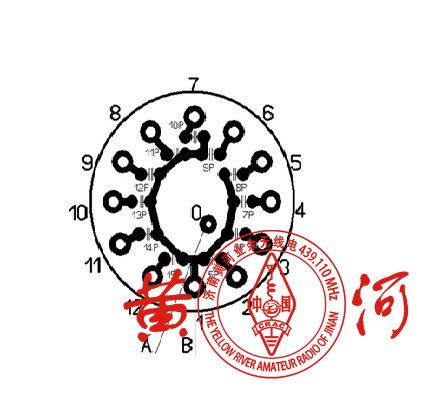

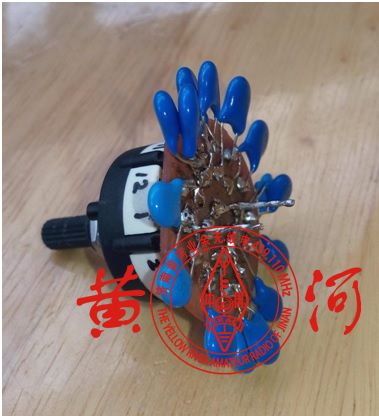

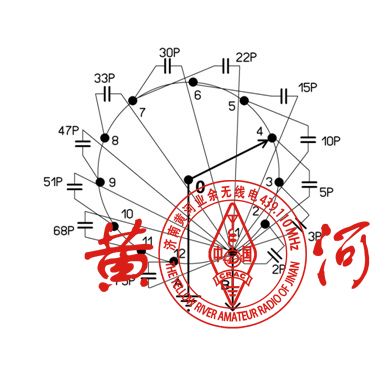

3、按照图一所示，将瓷片电容按照升（降）序依次焊接在波段开关各接线端。电容也可通过串并联方式获得需要的容值。图中，波段开关的第1档作为公共端B，所有电容一端接此，相当于可变电容的定片，开关的“0”位(A) 相当于可变电容的动片。本例中可变电容容量可在2-75P 内步进可调。可调容量范围越窄，越接近线性；步进越小，调谐越细密。图二是电路；图三是5P-15P 步进为1P的短波微调；图四是单刀12档波段开关实物，图五是印刷电路供参考，图六-图八是20P/200P高压步进可变电容（电容均焊接在覆铜板面），图九是使用在电子管发报机里的实物。

说明一下：受分布电容的影响，有一定的误差，因此，推荐使用印刷电路板，这样可尽量减少误差，外观也好看些；

另外，市售的空气可变的动片都是和金属支架连体的，在一般的调谐电路中，动片通过支架就可以直接与金属机架联通（接地），比较方便；而在射频振荡放大回路中（电子管发信机），可变电容的动片一般是不能接地的，因此，安装时要做到与金属机架的电绝缘很麻烦。本列介绍的可变电容就可以避免这种麻烦，可直接安装在金属面板上，牢靠，方便。

如果需要双联式，可以用双刀同档位的波段开关即可；瓷片电容务必细心挑选，电容的耐压根据需要选用；本列中的起始位置A、B是短路，制作或使用中请注意。

图一、
