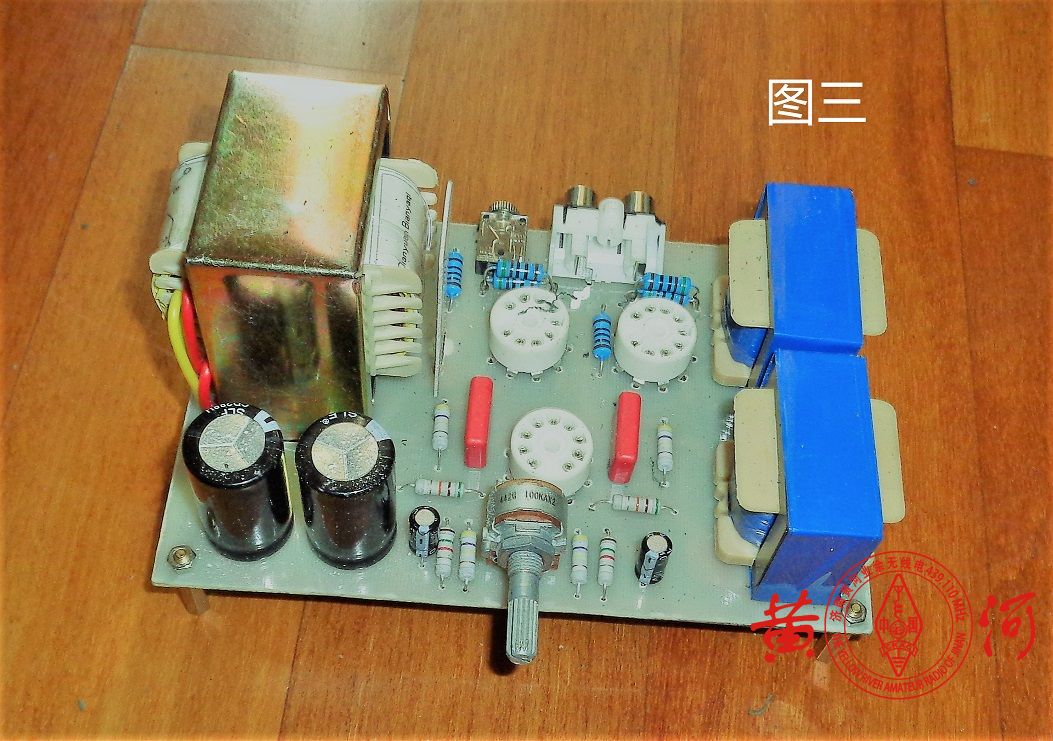

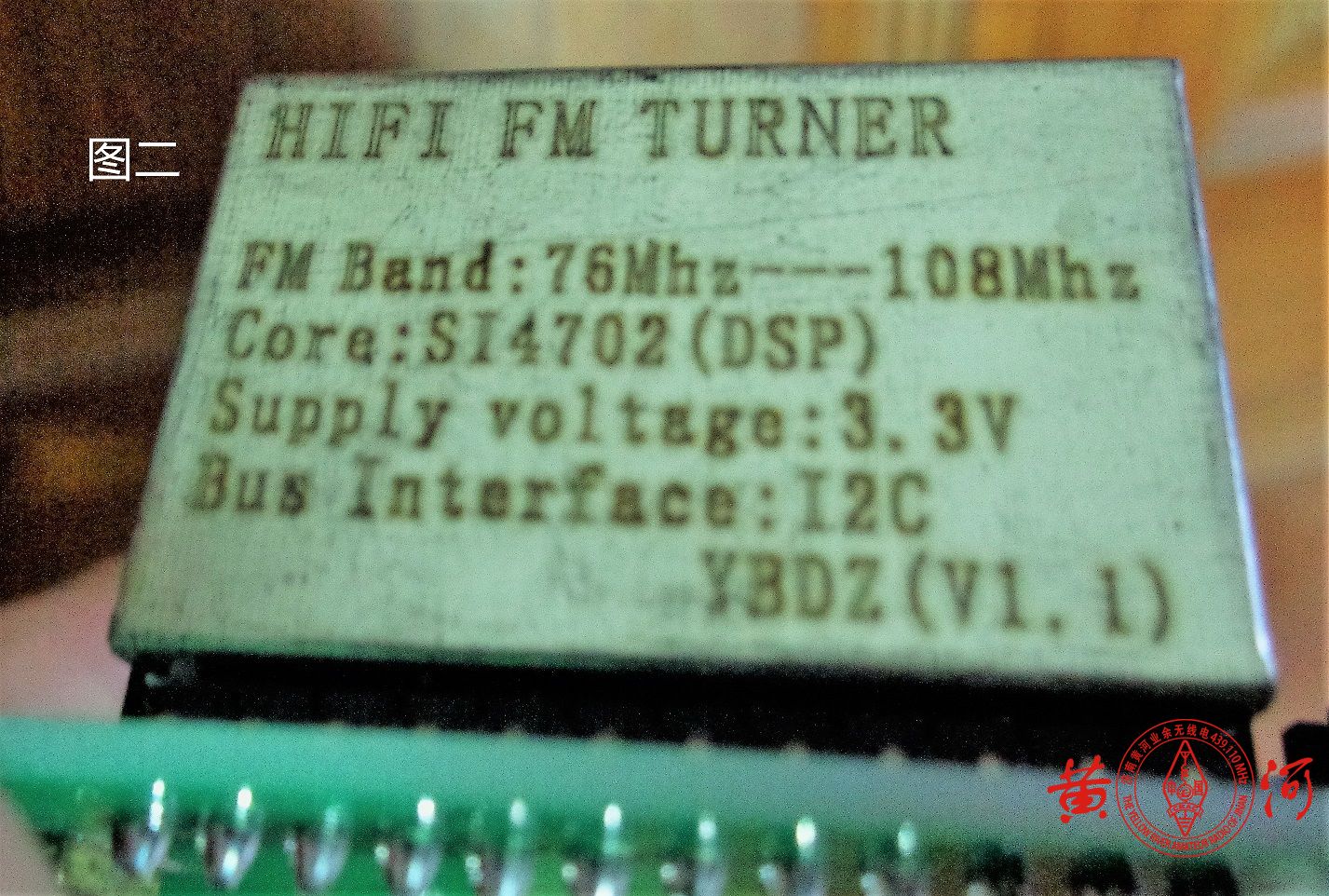

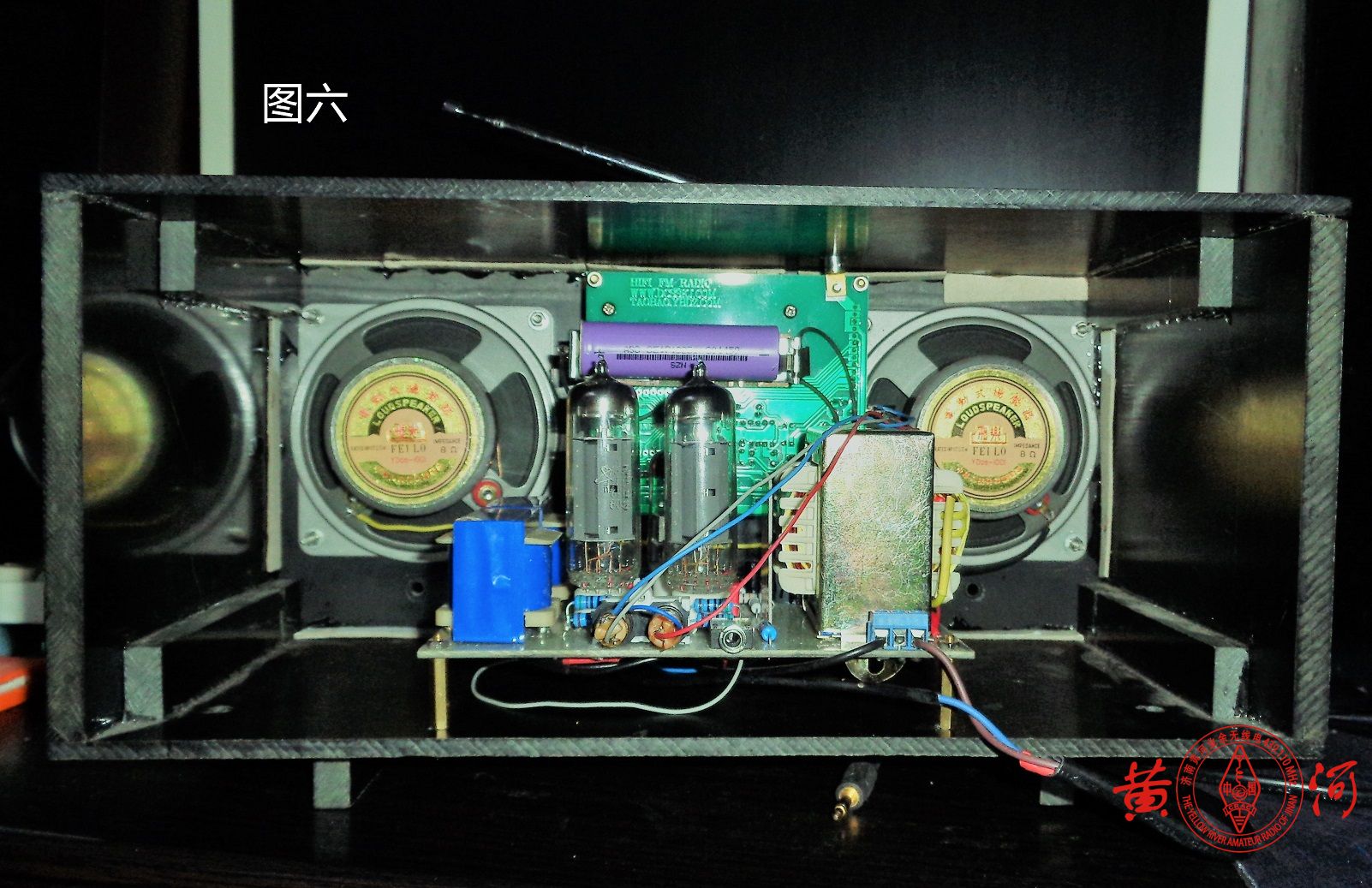

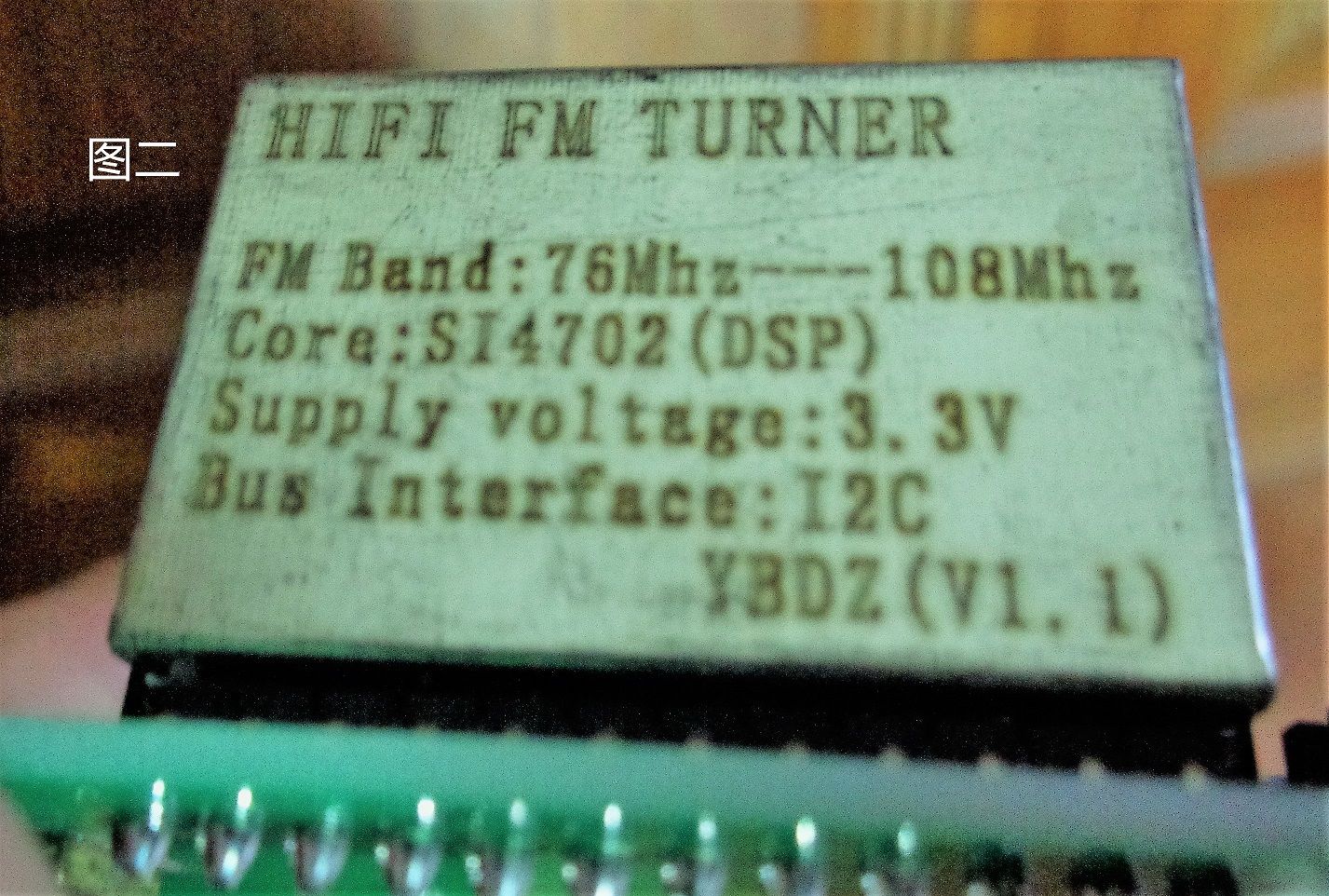

本装置收音头采用的是由美国SILABS公司生产内嵌DSP的SI4702为核心的高灵敏FM立体声调谐模块。采用STM8S003F3单片机作为接收主控，控制器的主频设置为500KHZ来降低电磁干扰对收音板的影响。收音机接收到的电台立体声信号是经过低噪音电子管6N3前置放大，电子管6P1为功率放大所组成的双声道功率放大器放大，最后推动左右声道扬声器发声。本收音机的接收频率在FM76---108M；输出功率每声道1瓦左右，收音头由一节18650电池供电（也可采用交流供电），功放220V交流供电。整机耗电量10瓦左右。

特点：1、接收频率稳定，选择性好，不易受外界干扰，背景安静，失真度小，放音优美动听；2、小体积机器，声场比普通类似两个声道的机器宽许多，立体感比较强；3、本机内设音频信号输入接口和外接扬声器（音箱）接口，可做HIFI前级，外接其他功放和音箱，放音洪亮。

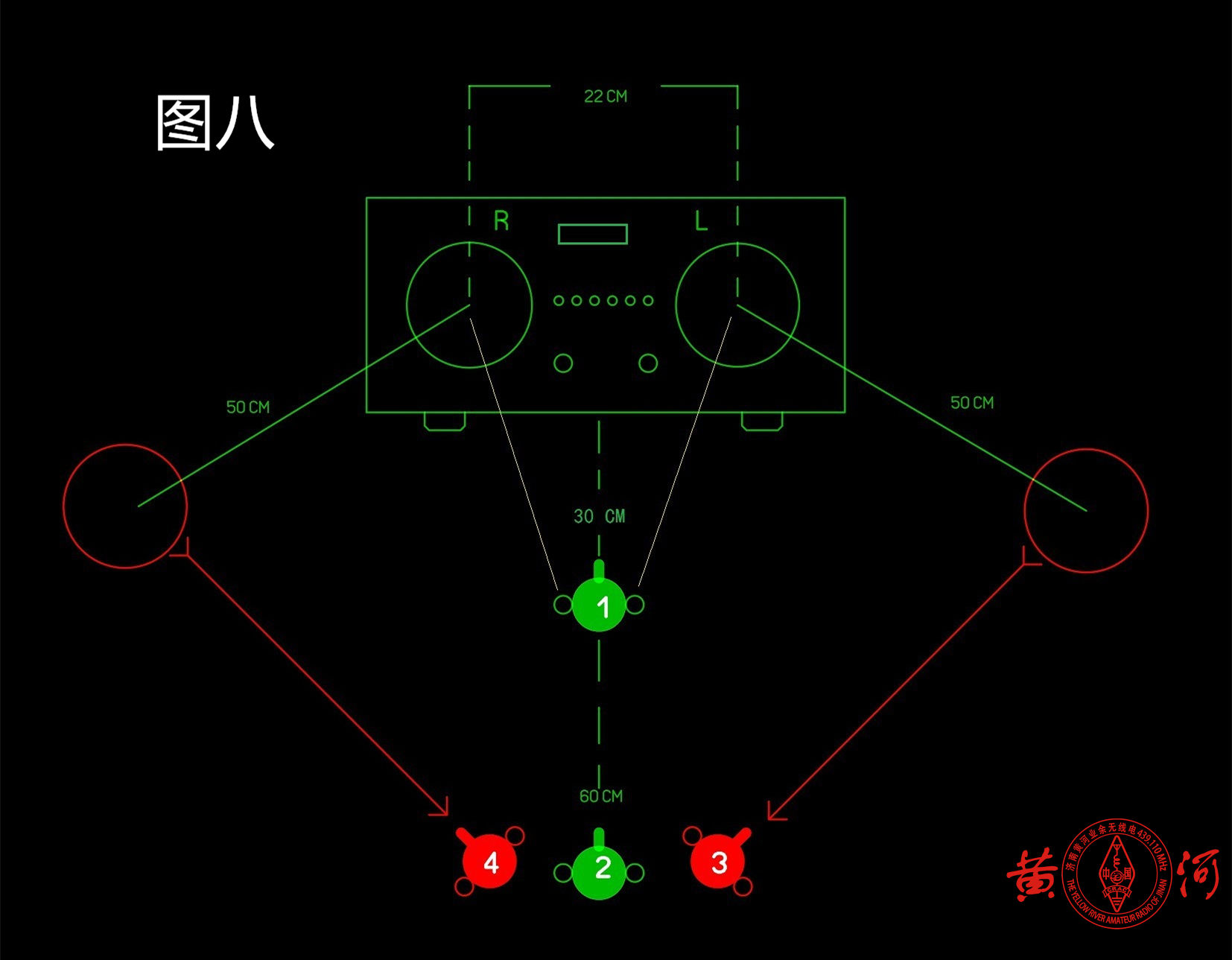

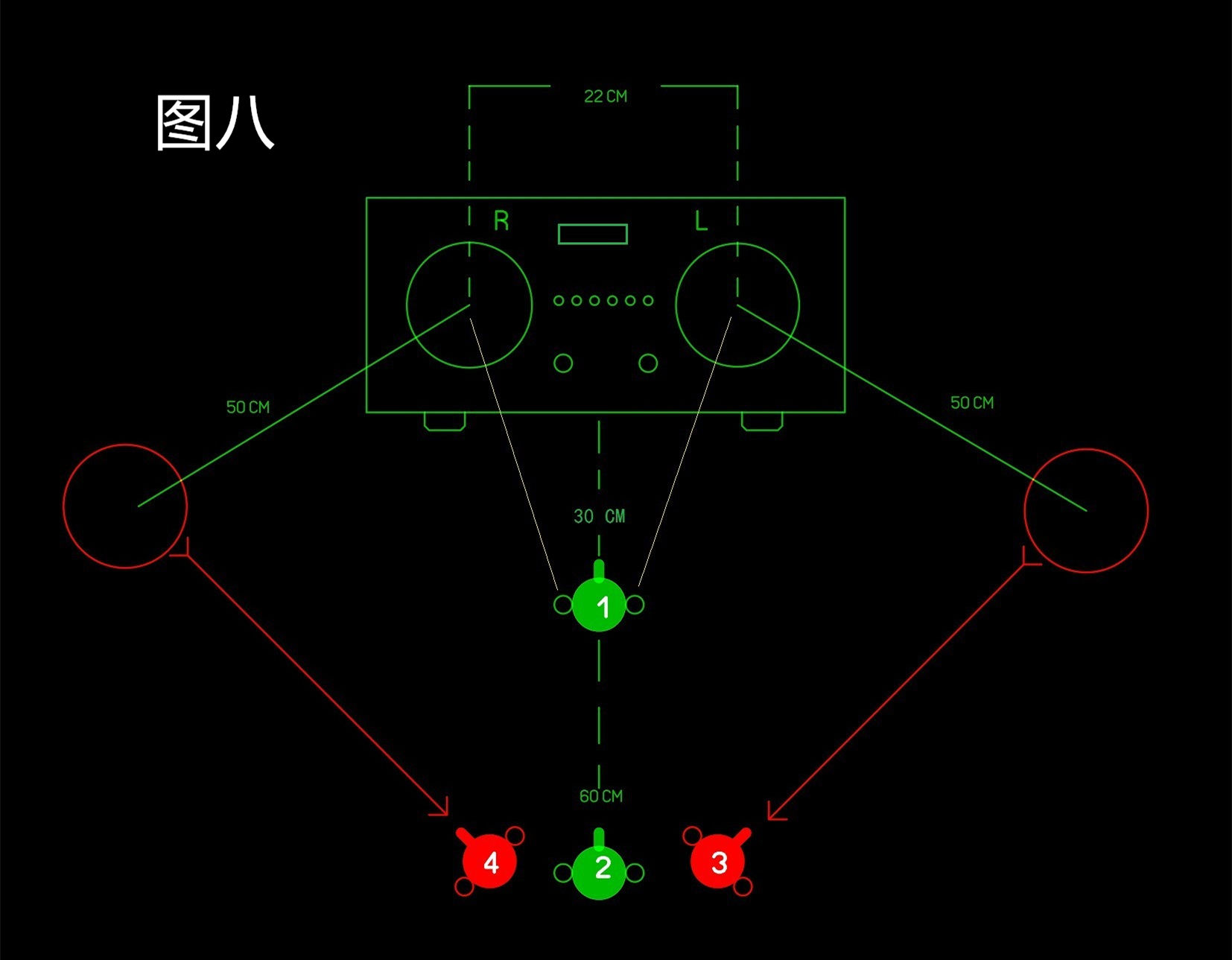

这里需要强调一下，请见图八。之所以称“小型宽声场”，是因为本机仅由两个4寸全频小喇叭放音，当人靠近机器喇叭大约30厘米时候，与普通FM收音机一样，感觉声音是从两喇叭中间传出来，而当人距离喇叭60厘米时候，声音出现了向两边转移，随着人头靠近机器喇叭的距离增加这个移动距离也会增加，特别是当人头向左或者向右转45度，声音就会如图中红线所示展宽。图中，1、2、3、4 代表人头。来自两边的声音立体感很强，仿佛可以用手去能抓住声音的感觉。如果听立体声节目，这种感觉更明显。

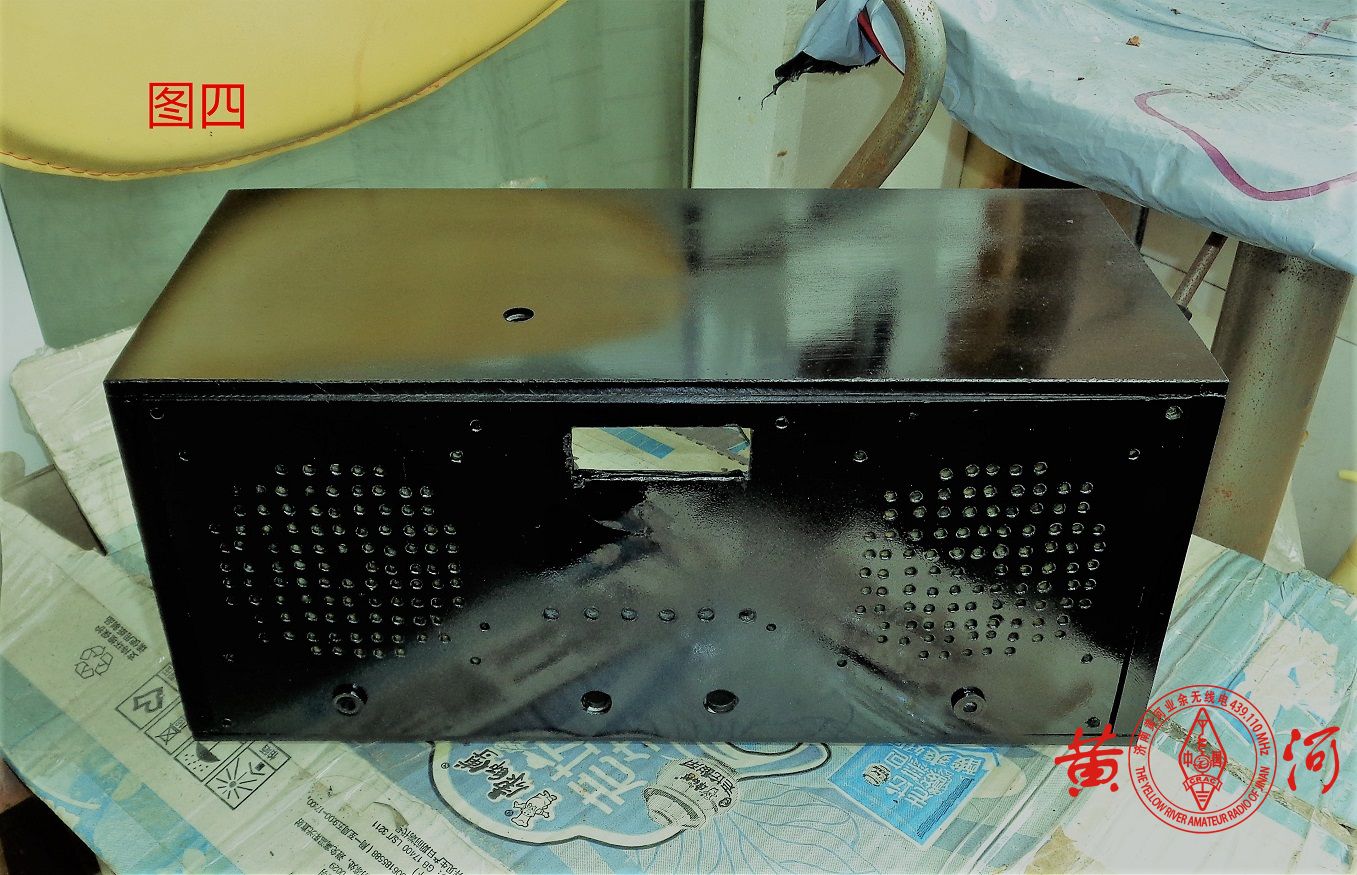

本文所说的“自制”，实则就是组装，收音头是外购的成品，本人就配做了一台简单的电子管放大器，DIY 了一个塑料机壳，技术含量并不高。奇怪的是收听广播的放音效果。

笔者曾经咨询过玩收音机、功放的朋友，有的说是两只喇叭中的其中一只相位接反了，不一致而形成；也有的说是电路中，走线等原因，发生“串音”，使得两个声道发生了“混响”而形成；还有的认为，是听音环境，周边发生了声音反射而形成。进一步分析，这些推论都不成立：如果是喇叭相位反了，两边听音效果会不一样，这里是一样的；如果是“串音或者混响”，声音应是两边来回移动，而这里是固定的；从视频里可以看见，听音环境周围没有特意设置声音反射物体，而且，换个环境也依旧。究竟是何原因？至今使用了两年，没有找到答案。今借此宝地，恳请看过、听过视频的朋友能帮助解困。谢谢！

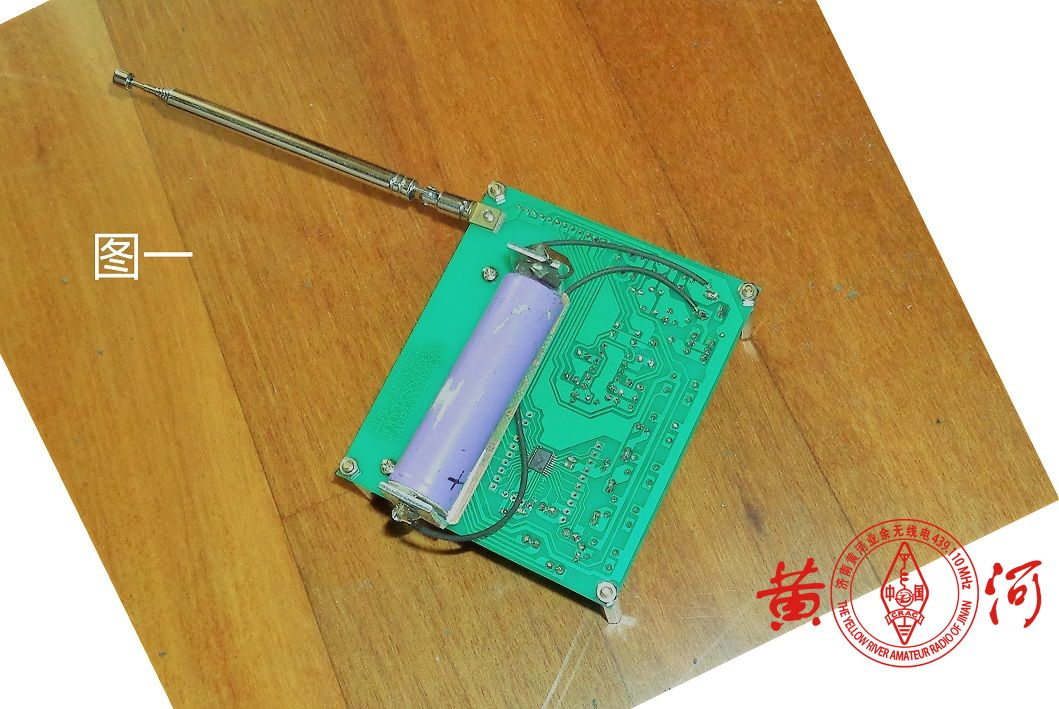

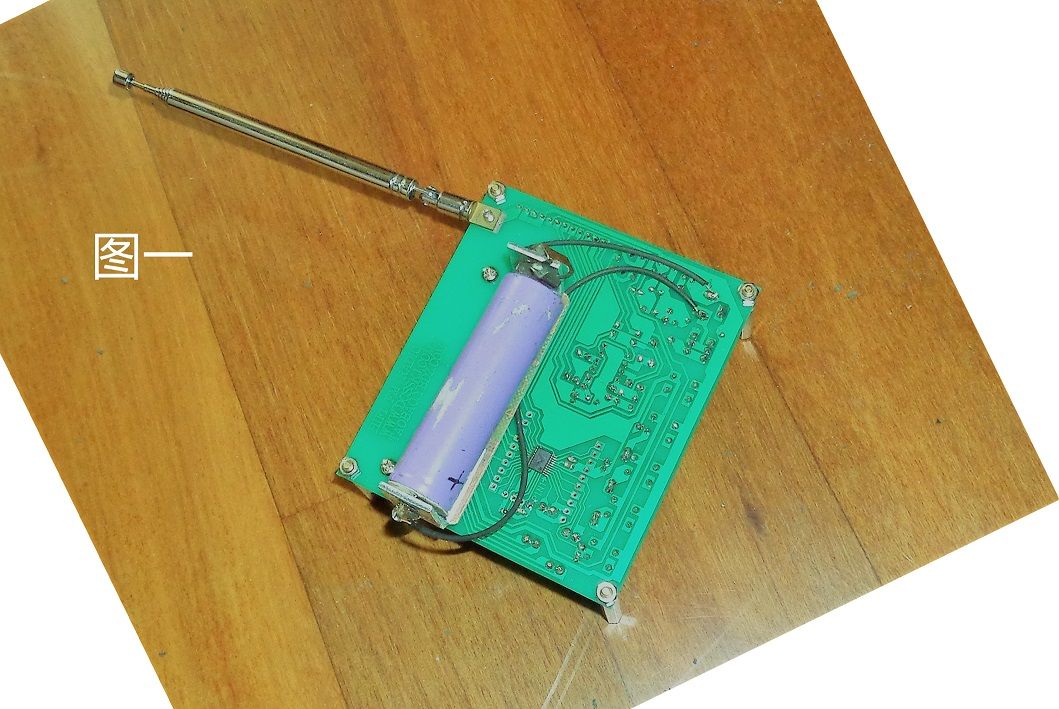

图一、接收模块
