一种业余绕制微型变压器的笨方法

喜欢自己动手制作的无线电爱好者,绕制变压器是很普通的事情。只需要准备好合适的木心,或者将线圈骨架安装在绕线机的转轴上,用夹板锁紧固定,即可开始绕制了。但若要绕制功率才几个毫瓦的微型变压器,或者是E型的高低频磁芯电感,就比较麻烦了。工厂一般都有专门的夹具来固定、绕制。

以往,笔者也绕制过小型的变压器,比如晶体管收音机的 输出、输入变压器,因为匝数不多,徒手绕制即可。这次不同,要绕制的变压器磁芯截面积 是 3X5 平方毫米的 E 型铁氧体,匝数上千了,用线直径 0.08 毫米,骨架孔已经远远小于绕线机的转轴直径(10 毫米左右),根本就没法穿在绕线机的转轴上绕制。何况我这600度的老花看这么细的漆包线都感觉头痛,徒手绕制更不容易。

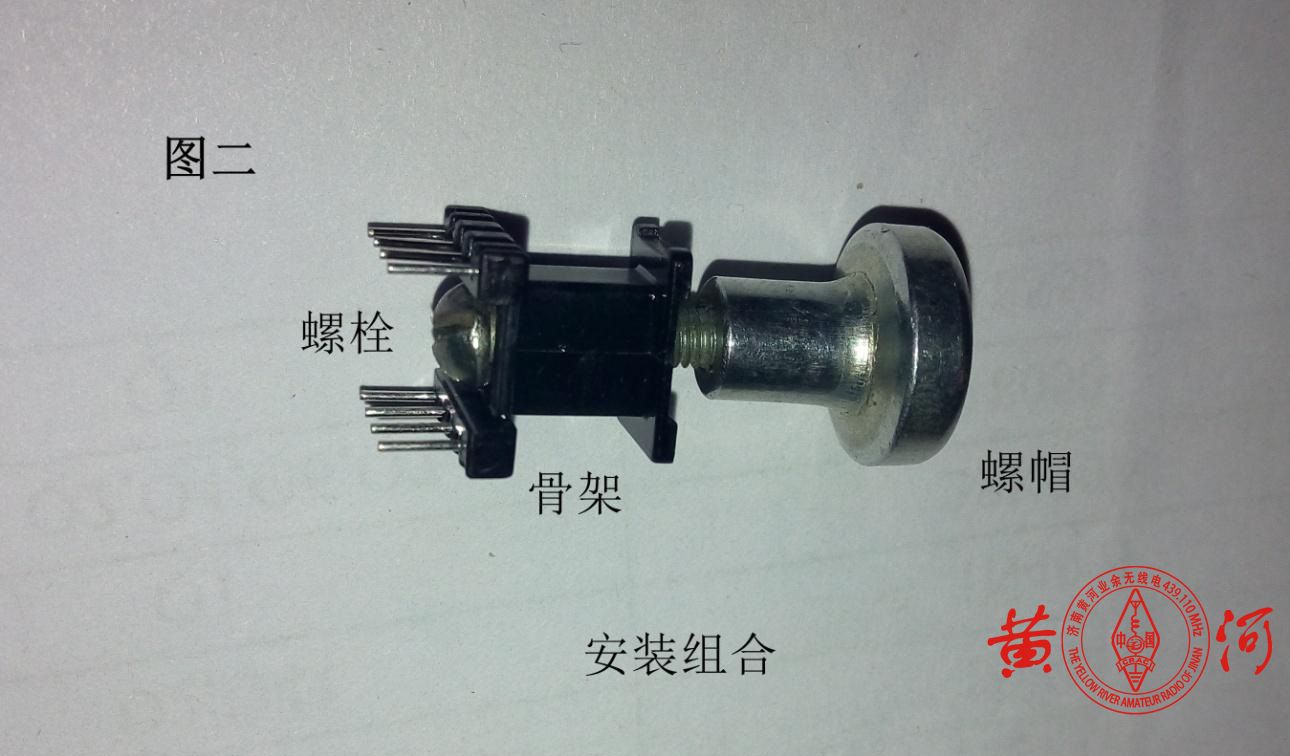

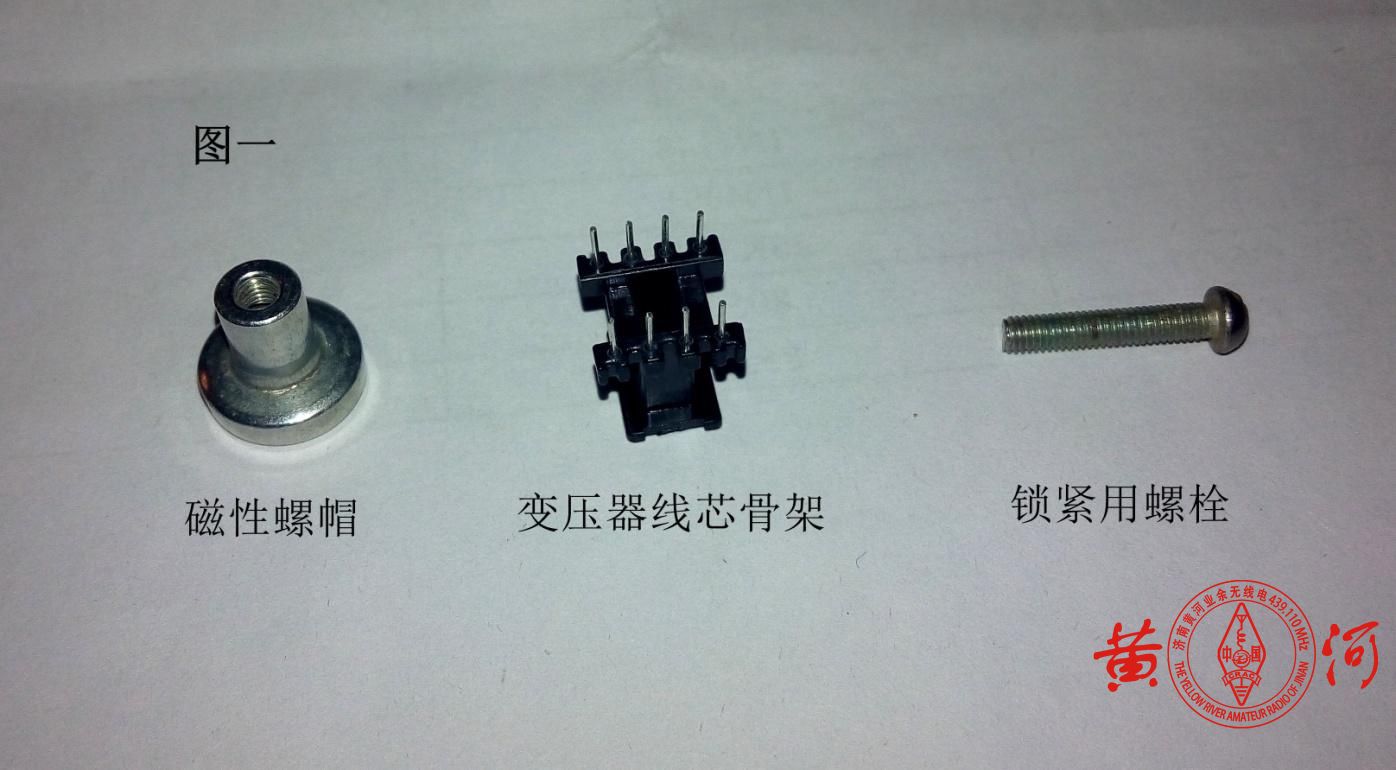

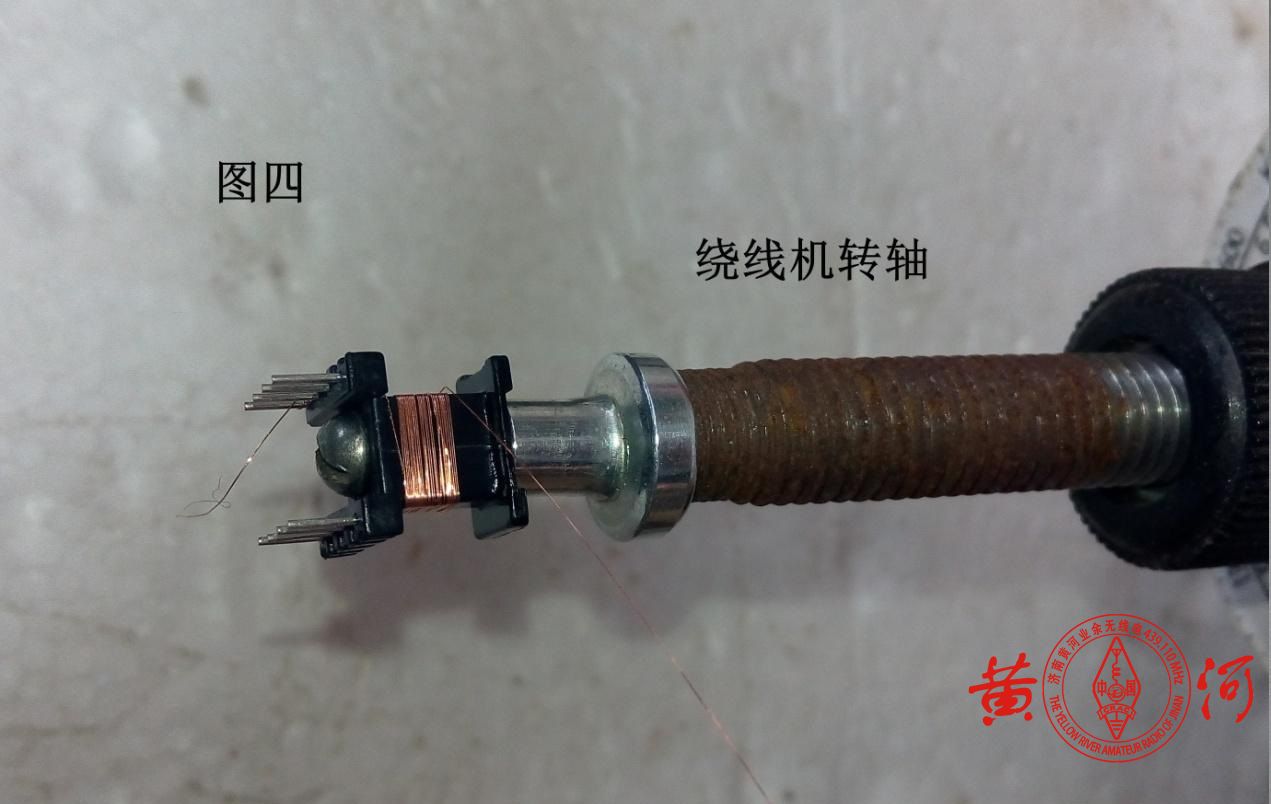

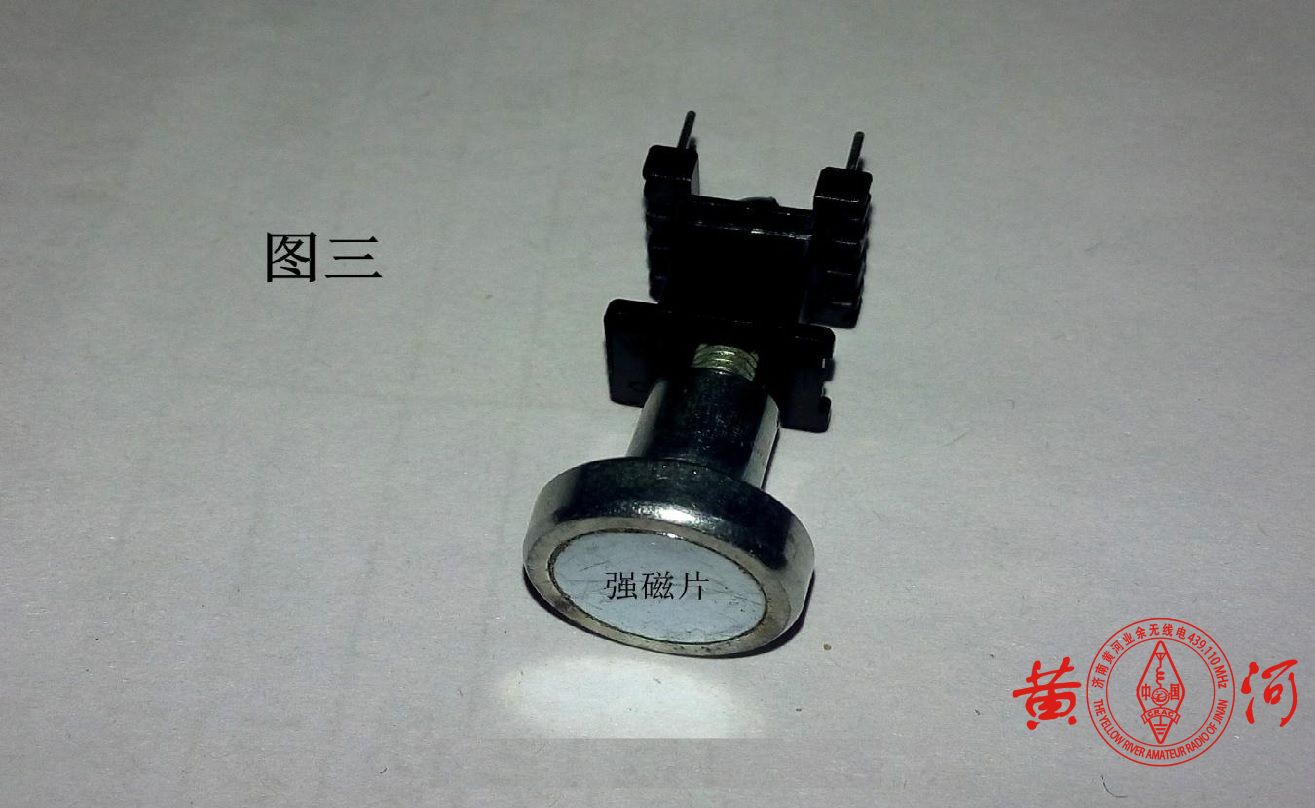

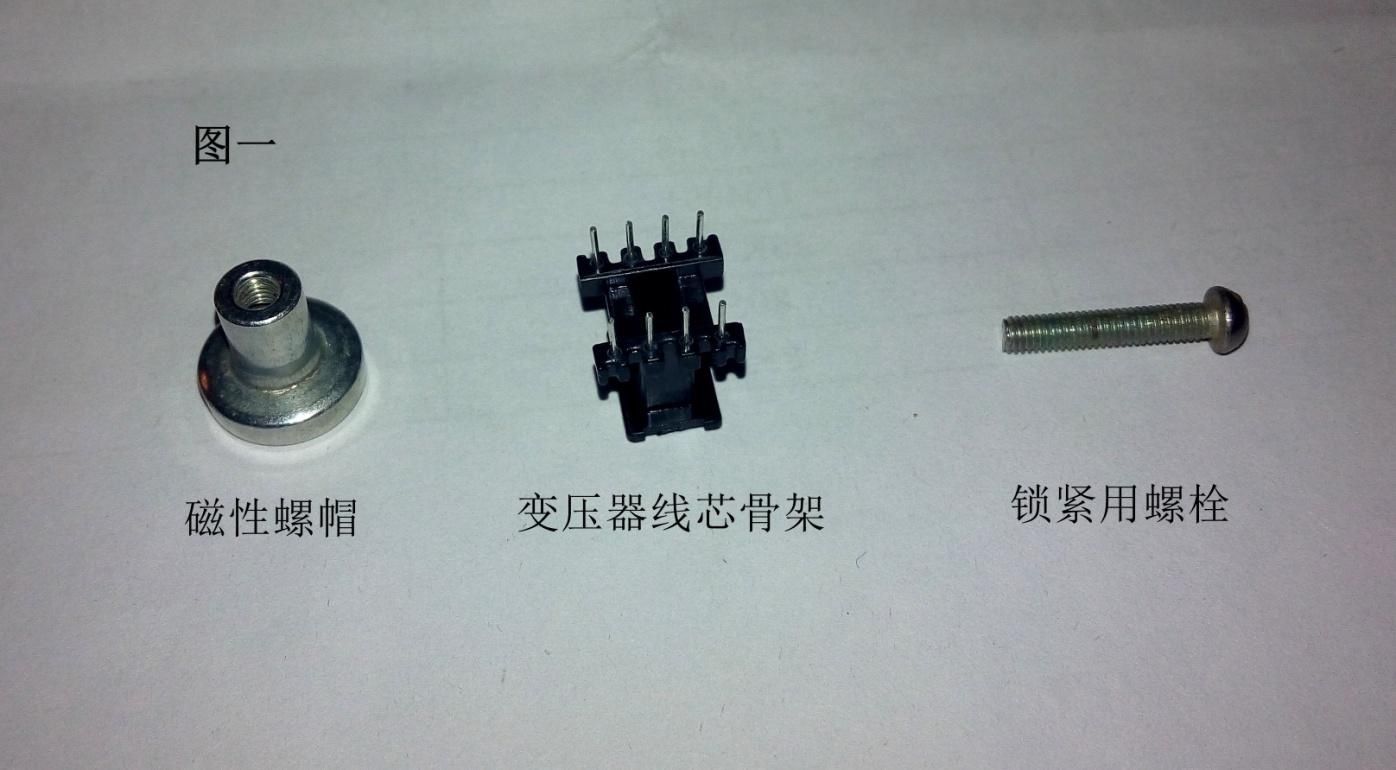

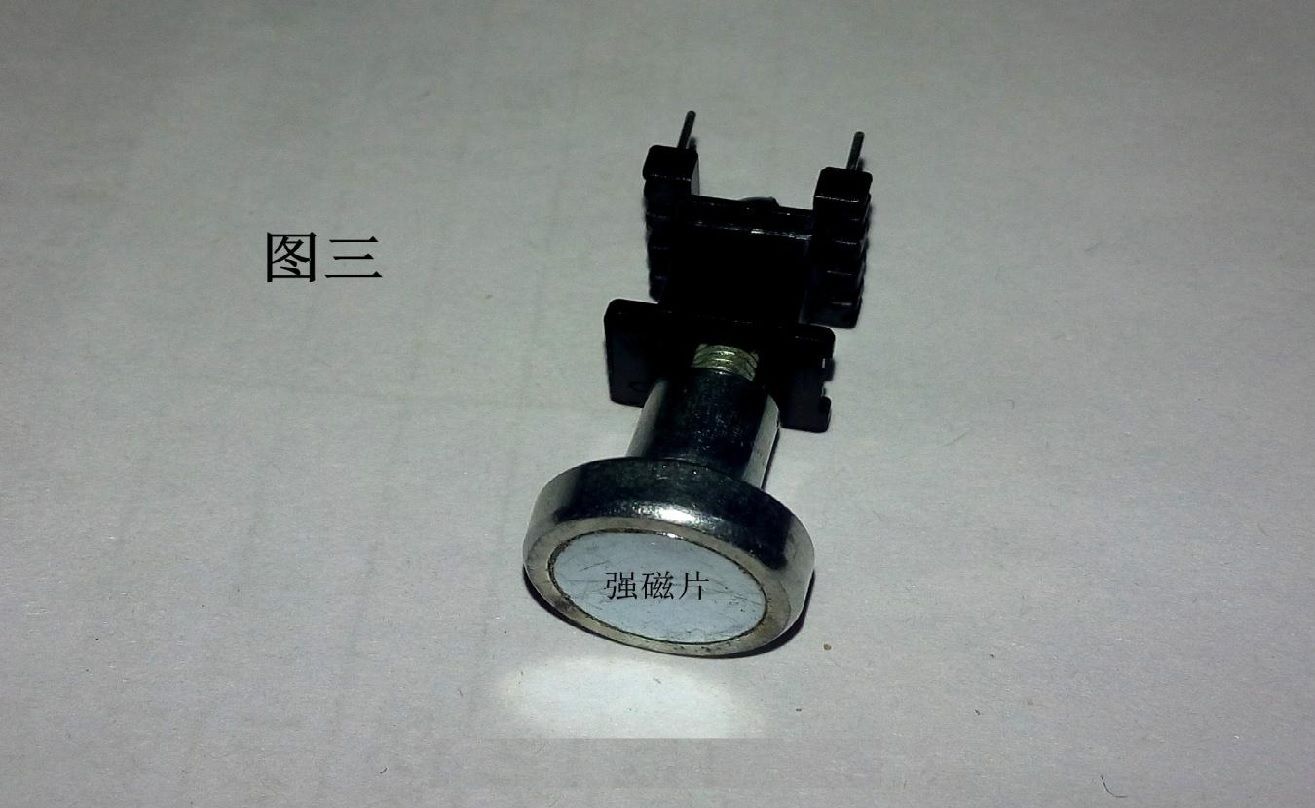

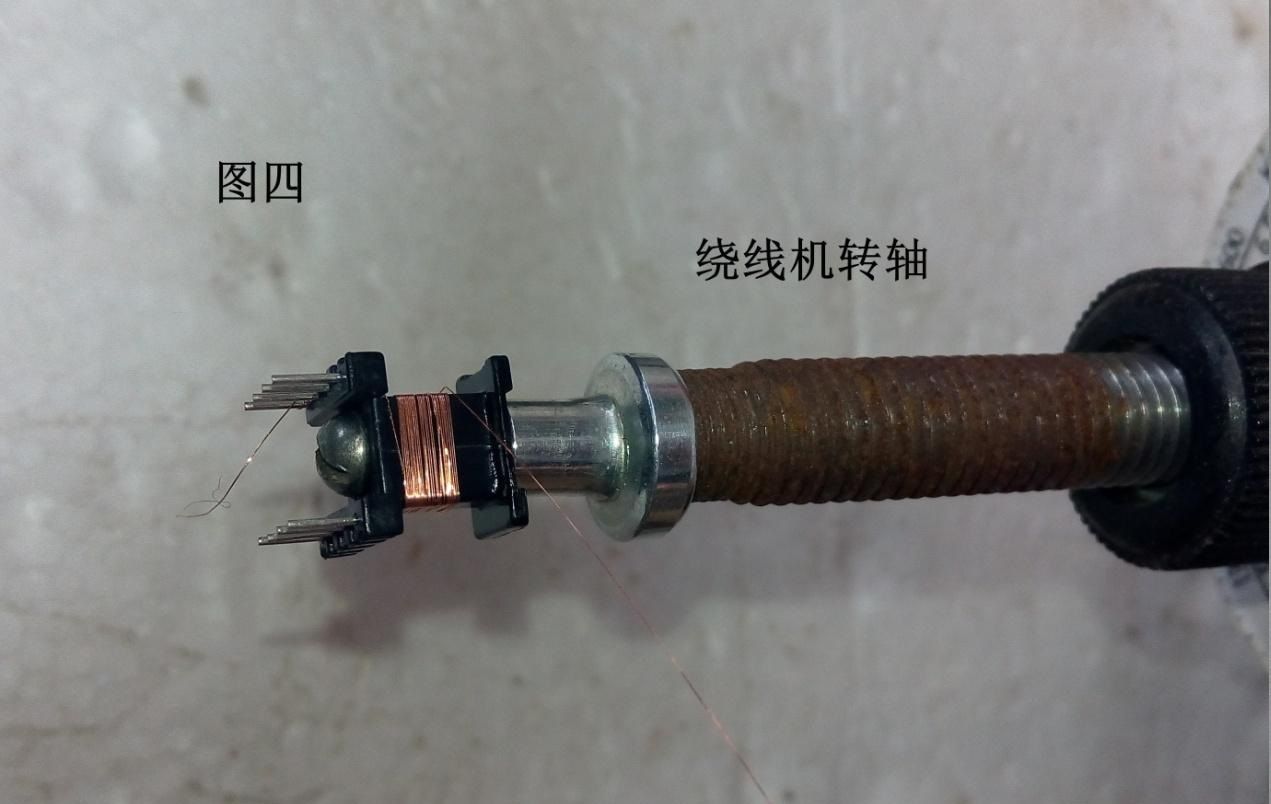

俗话说,情急生智。在我的杂物堆里找来了旧 LED 吸顶灯上拆下来的 一枚强磁螺帽和一枚 M3 的螺栓(图一);将螺栓从骨架针脚一头穿过线芯骨架,再与强磁螺帽旋紧(图二、图三);最后,将强磁螺帽的有磁性片的一面吸附在 绕线机转轴上,稍微调整一下中心就可以 开始绕线了(图四)。

详见附图:

提醒:绕线速度不能过快。如果绕制中,强磁螺帽偏移中心过多,可以用手调整一下再继续。

这是现场绕制视频链接:供参考

https://v.youku.com/v_show/id_XNTE1ODM4NjczNg==.html
