玩了几十年的电子管功放，也DIY 不少机器。如今转玩CW ，

还真有点“老来学吹鼓手”的感觉。其实，十年前就考取了四级证的，后来各种原因，没有坚持下去，与组织失联了。直到2020年初，偶然在网上找到了组织，并得到HAM 老师同学的帮忙，办理了台照，又开始了自己CW 学习之路。

如今市场上卖的、适合我们初学者的CW收发报机也不少，有毫瓦级别的“皮鞋”、1瓦级别的“章鱼”、“登山者”等，其中，对我而言投资比较大的要算是外差式5瓦7兆段的“弯石”散件组装机器了。因囊中羞涩，玩不起几千上万的CW 机器，再加上资格不够，水平低劣，也只能折腾这些小机器，以守听为乐了。

最近，网上与玩电子管发报机的老师和同学交流，得到这个五灯电子管收发报机电路。之前也试验过两三灯的电路，效果不理想，这次的电路经试验，效果还不错！关键是其中的很多元件，比如电子管、阻容、电位器等等，以前玩电子管收音机和功放余下的元件大多都可以用得上。故而，在原电路基础上，自己根据现有材料做了些许改动。下面就是我的折腾过程，供大家参考！

制作：

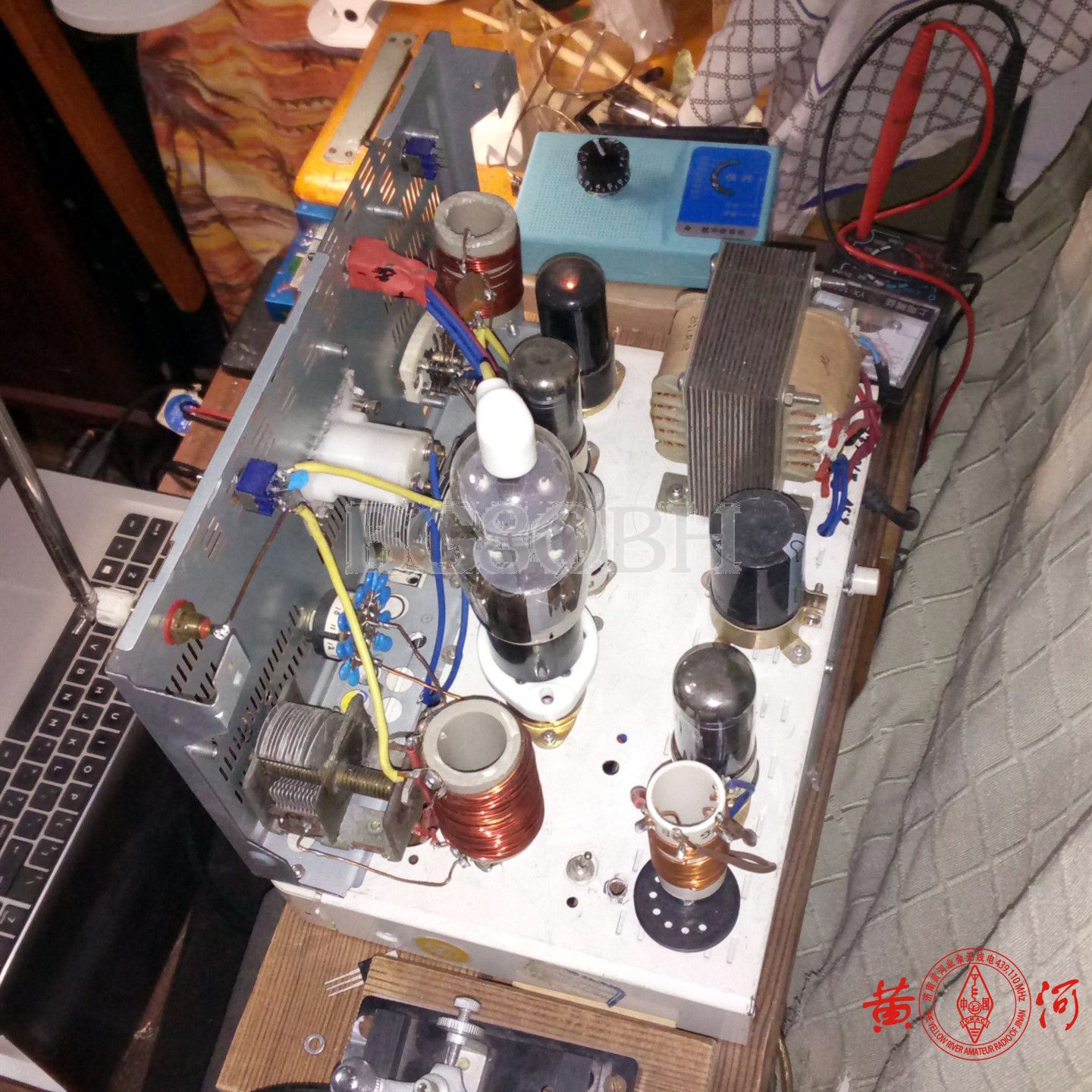

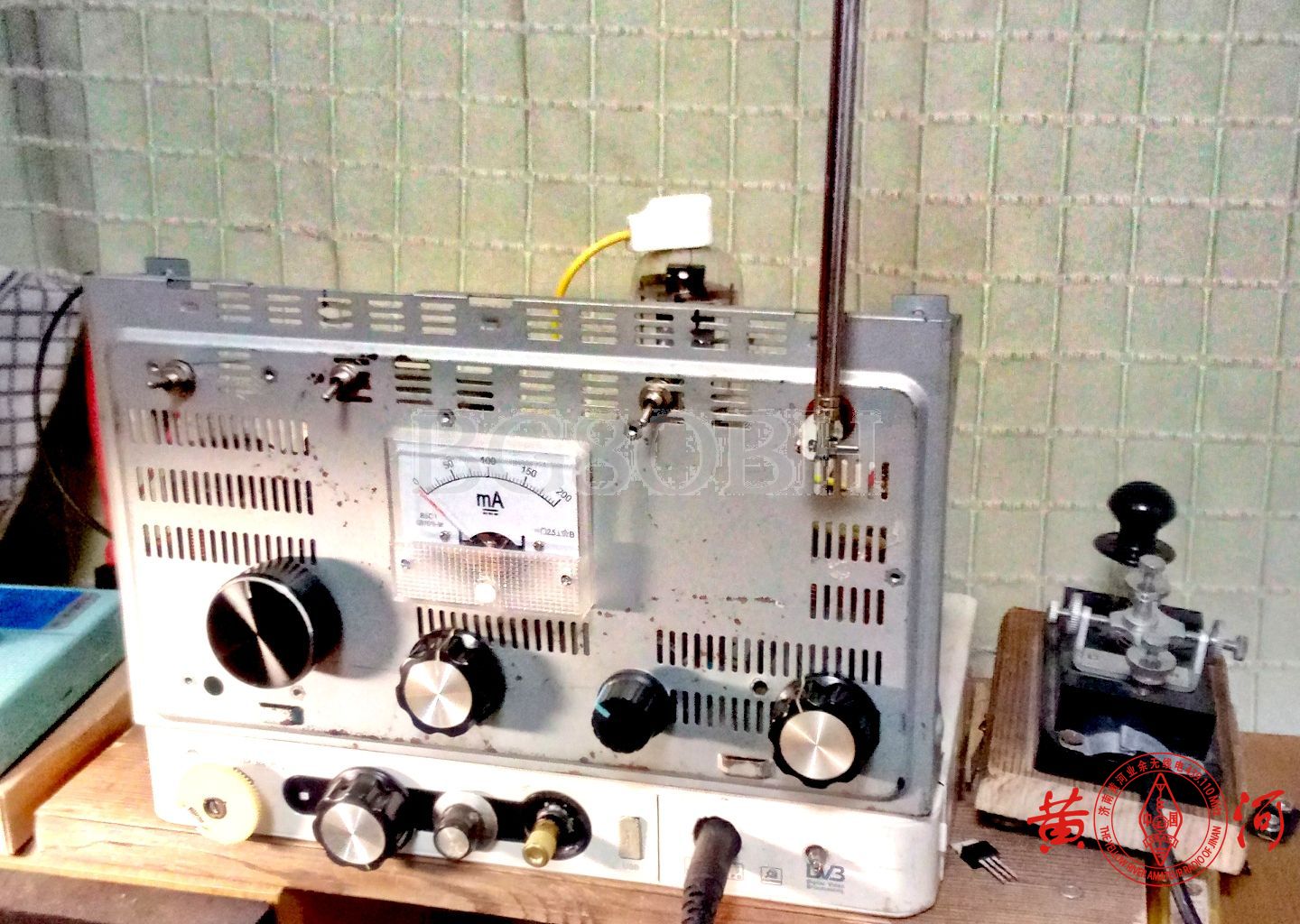

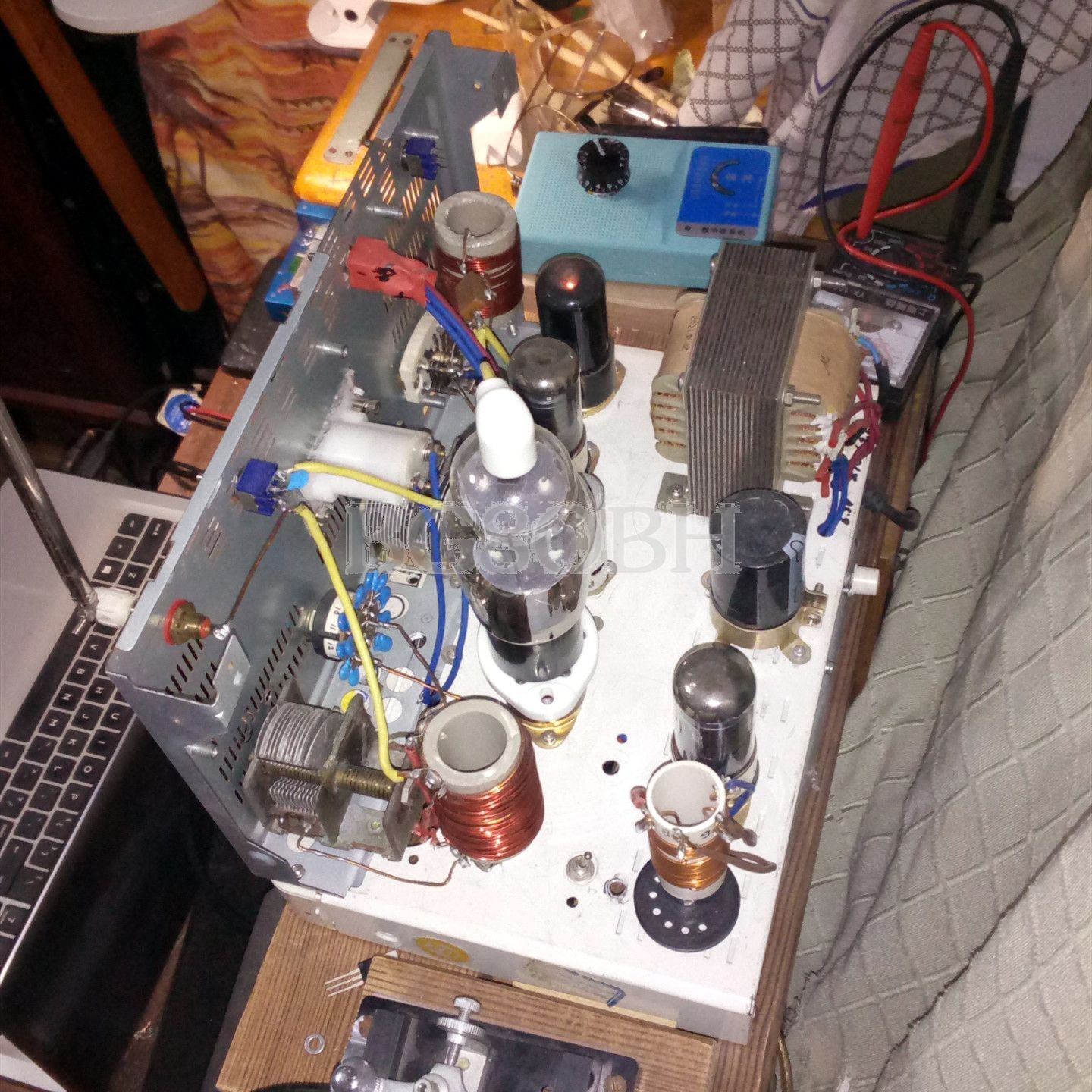

用一个废旧电视机顶盒金属外壳，拼拼凑凑，敲敲打打，再钻孔加工，做成简易机架；自己绕制的电源变压器、音频变压器；空气可变电容器按照电路要求采取拆片、串固定电容来满足容量；高压可变电容器（屏极槽路）是用自制的 “可调步进式高压瓷片电容器”代替,解决了电路中高压可变电容不能接地之难题（详见本站链接：http://www.439110.cn/1687.html）；原电路用了4只6J8P电子管,手头就2只，另外2只就用电子管6K4、6P6P替代了。

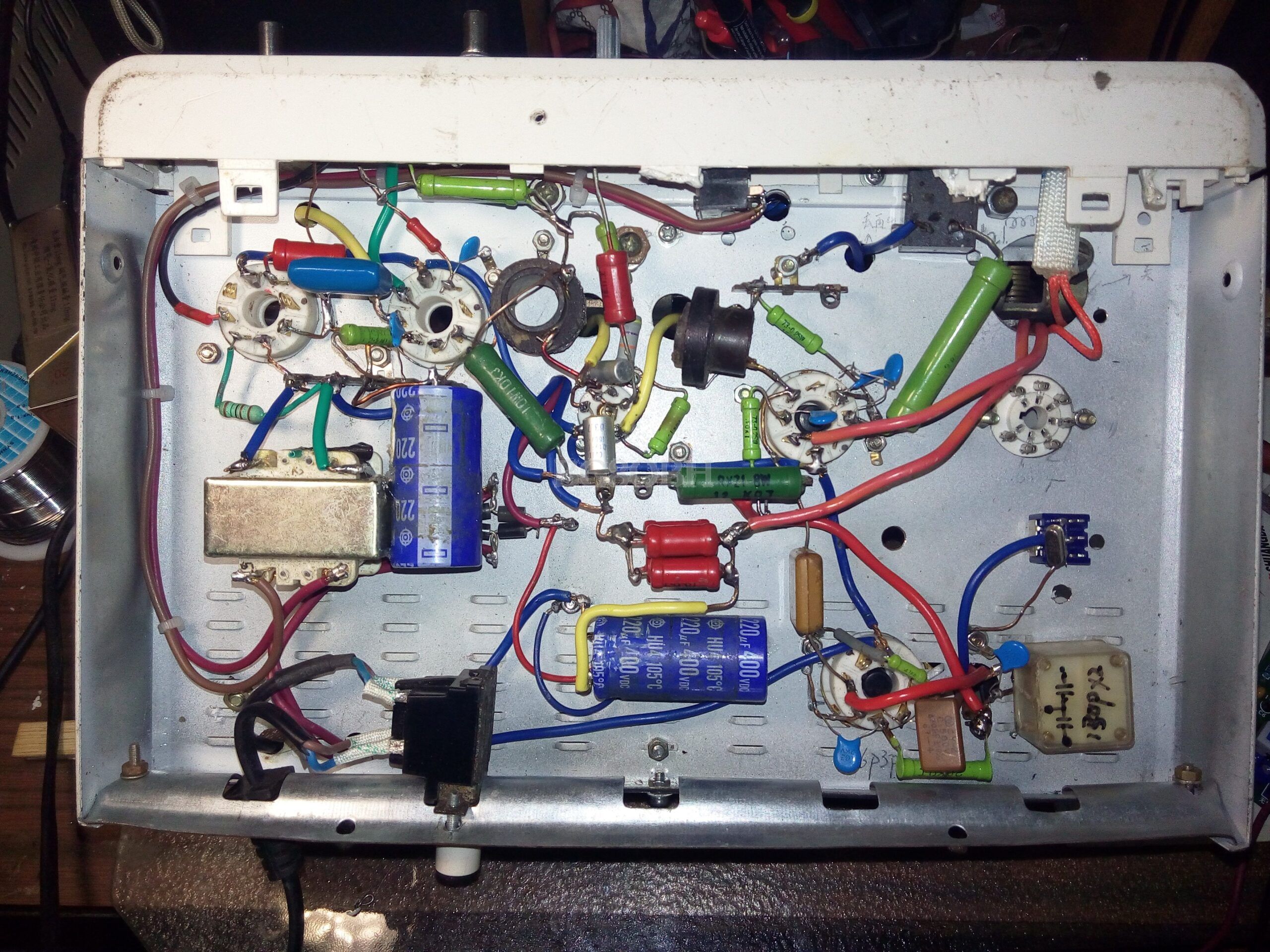

机器采用搭棚焊。经过几天的折腾。在BG6IW 老师的大力支持和耐心指导下，顺利完成了收发报机的制作试验。

调试：

1、整机。仔细检查电路无误后，先不插电子管。接通电源。观察有无异样，用万用表测量各管灯丝脚位电压交流6.3V，测K3中点对地高压输出大约应有直流+360V 左右，拨动一下开关K2，电压不变。如无异样，说明电源部分供电正常；

2、发射部分。插上主振荡管6J8P和射频放大管6P3P。转换开关K2、K3置发射位，频点开关置7.023（7.050）位置，插入电键，接上天线（可以用一根几米长的普通电线替代）。

断续按动电键，注意观察毫安表，读数70-80毫安左右，调整高压可变电容（屏极槽路）C2/180P，使得电流最小，应在50毫安左右，接着调整C3/360P 可变电容，再使得毫安表显示的电流达到最大，大约70毫安左右。此时，可见氖灯发红光，说明发射部分开始工作；如果氖灯不亮，说明主振推动不足，调整主振C1/120P可变电容，使得氖灯发亮，氖灯兼做发报指示。

你也可DIY 一个简易的拾电器：在2.5V 的手电筒灯珠两端，用一根披塑电线连接，并弯成一个闭环。发报时，将拾电环轴向靠近线圈L3、L4,灯珠会发光，也可做发报指示用。你还可以在L4 两端接入一只220V/15W 的照明灯泡，发射时，感应电场能轻松点亮灯泡。

3、收信部分。接入耳机（也可接入小音频功放），转换开关K2、K3置接收位。将音量控制电位器W1调至最大音量，转动可变电容C4,应该收到电台播音，如果声音小，或者有啸叫声，可调整一下高频增益电位器W2，也可以调整再生强度控制电位器W3,使广播声音清晰。可变电容器C5 配合C4,微调偏频。由于CW 信号比较微弱，接收时需要细心调试各相关功能器件。你也可以借助一台短波收音机：将收音机调谐在7.023/7.050 M ，靠近本机，音量开大一点，仔细调整C4,使得收音机的噪音减小，再调整W3，使得噪音更小。然后关掉收音机。把本机音量开大，运气好的话，就可以听到莫尔斯码信号了。否则，你需要耐心的等待时机了。

本人CW 初学者，手头只有自制简单的测试工具，没有进行更深层的测试和调整。

本机发射固定在7.023M/7.05M 频点。本机发射时，在7.023频点，用自制的简易发射功率计测试（详见本站链接：http://www.439110.cn/1693.html），靠近天线附近，可使得100微安表头几乎满度。保守估计功率不小于5瓦！如果用807替代6P3P（通过转换座），发射功率会增大。收音部分，频率范围在5/12兆。白天干扰大，但通过再生调整，可以收到1、2个电台，晚间电台多，会串台，音质还清晰。

现发上来与大家分享。并望各位多提宝贵意见！

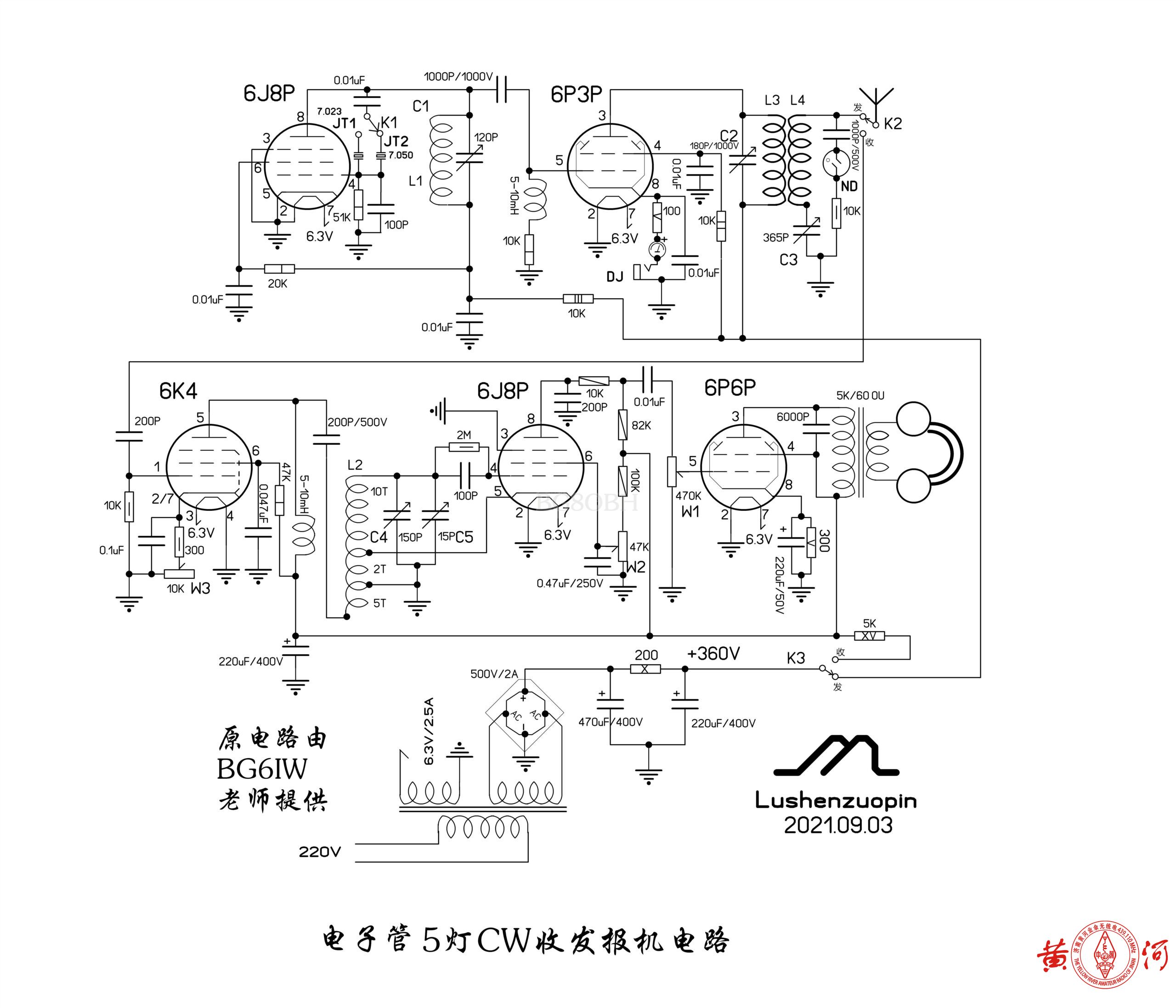

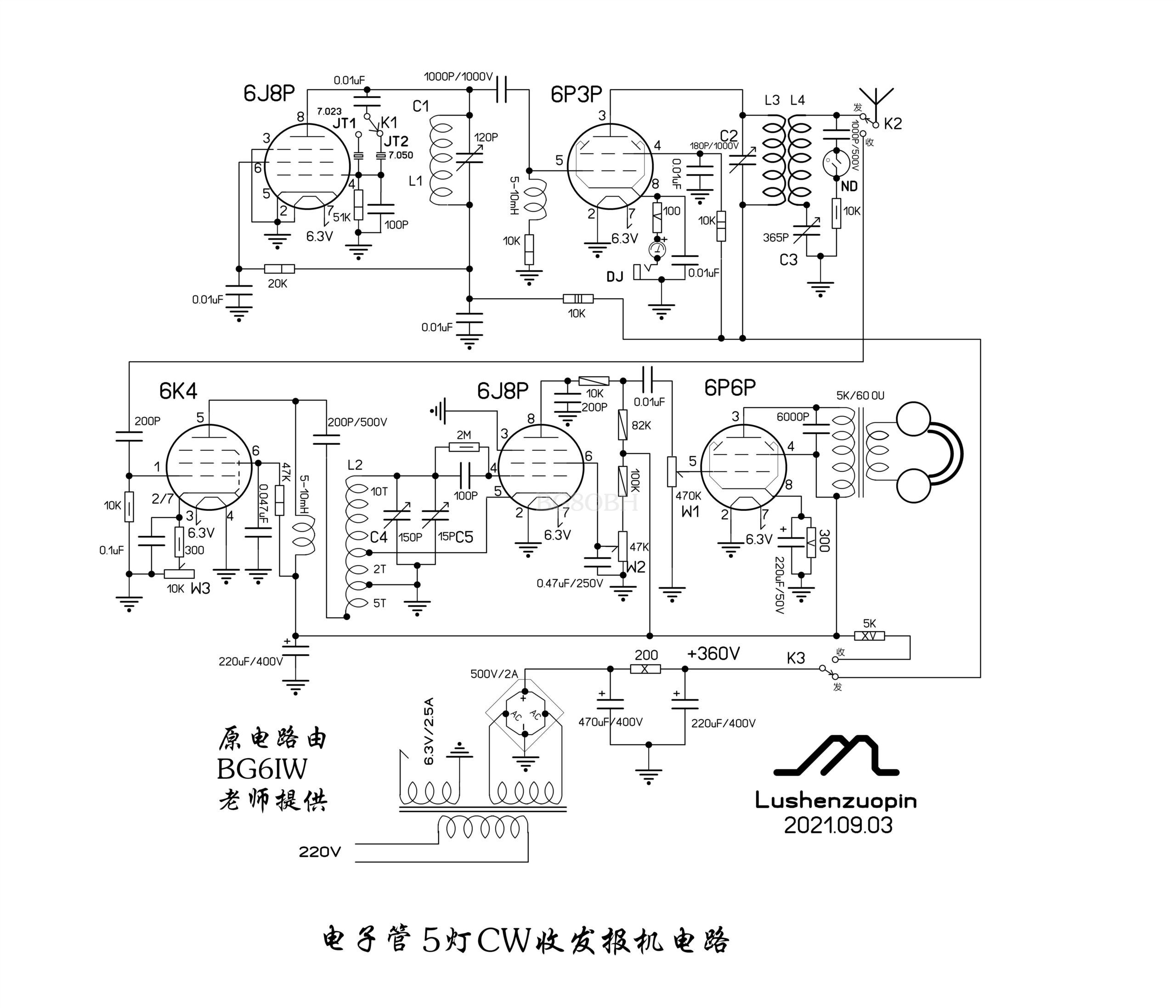

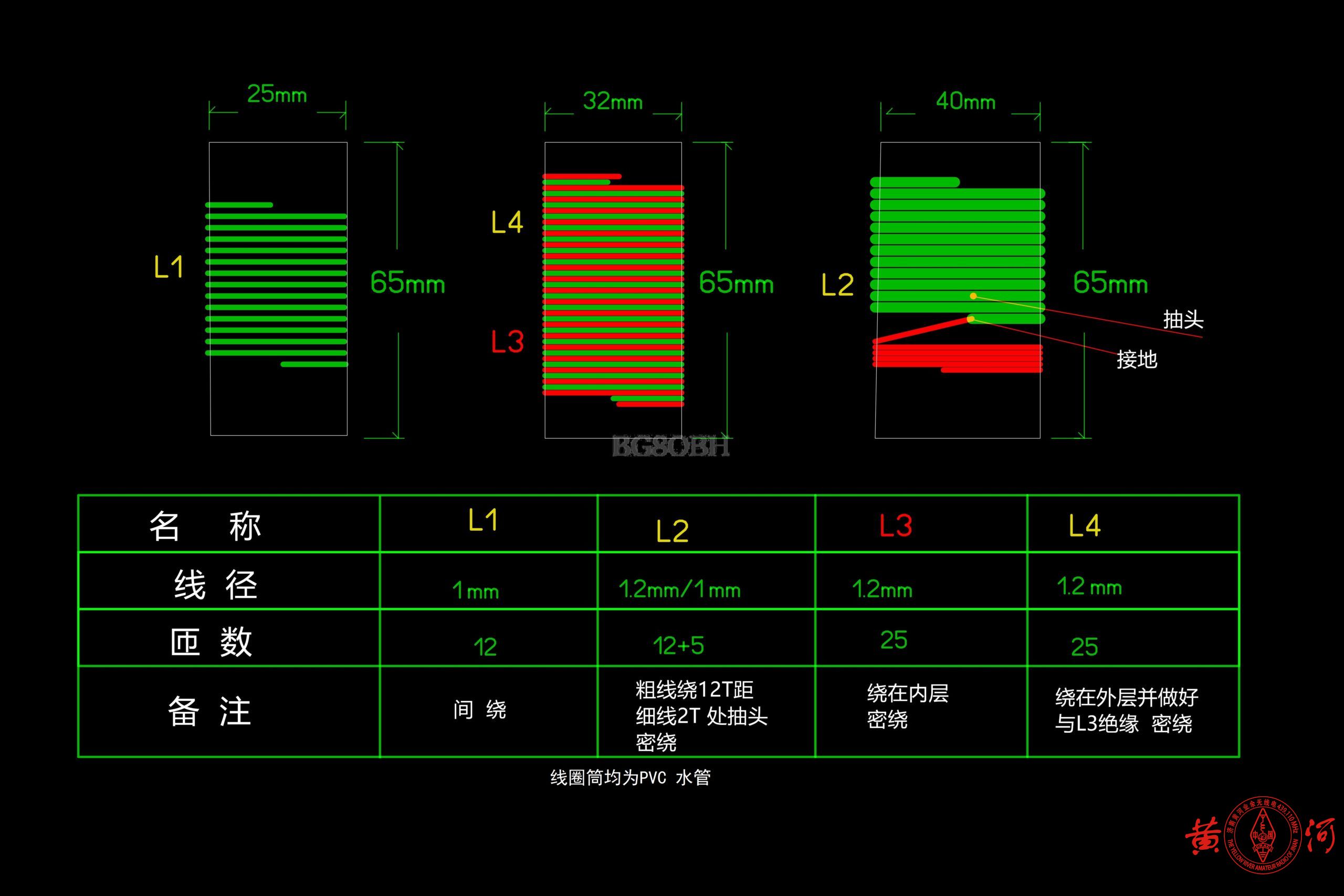

电路图：
