实验再生来复四晶体管中波收音机---分享

前段时期做了一台再生来复两管收音机，那“秋秋”声音真的很是让我“有点返璞归真”的感觉，只是用耳机听有点“不过瘾”，想用喇叭听。为了这久违了的“秋秋”声，这几天突然想起当年做四管机器的情景，不由得使人有欲罢不能，起了再做一台功率稍微大些的收音机来听听。再生来复四管晶体管收音机，一定要用有输入、输出变压器的！注意打定，立马开始东拼西凑。

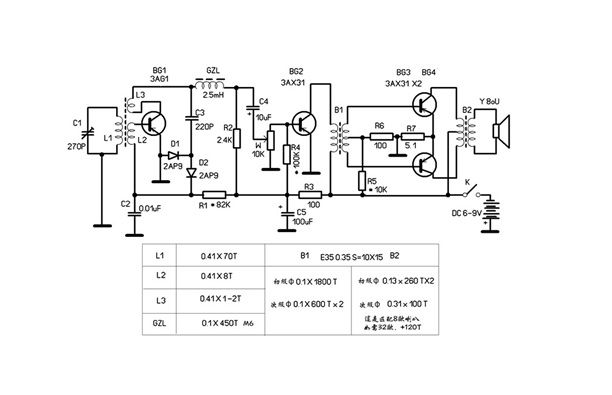

收音部分基本还是两管机的“原班人马”，需要做的是低频放大部分了。先做变压器：输入、输出变压器用同一款铁芯：10毫米*15毫米（E35 0.35）绕制数据见表。注意：B1的次级和B2的初级双线并饶，头尾相连为中心抽头。详见表格。

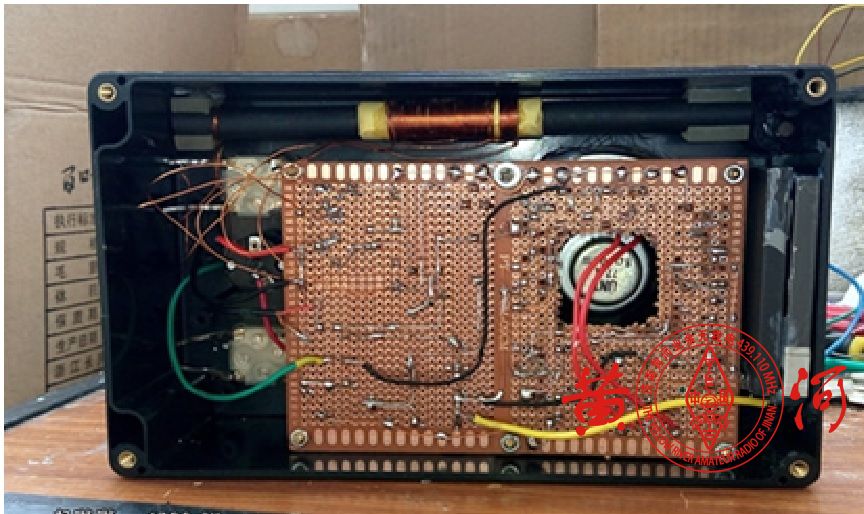

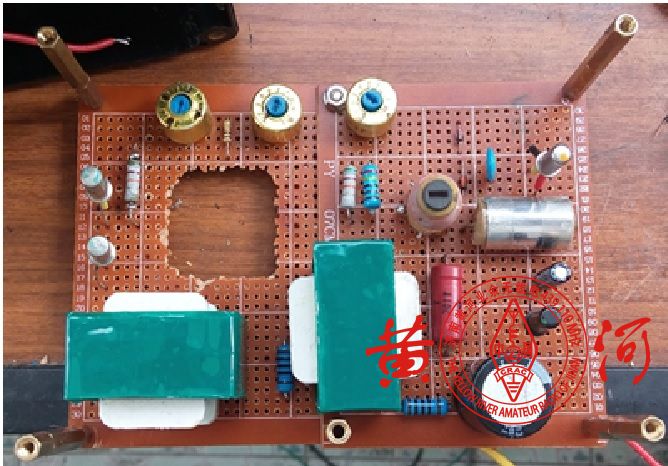

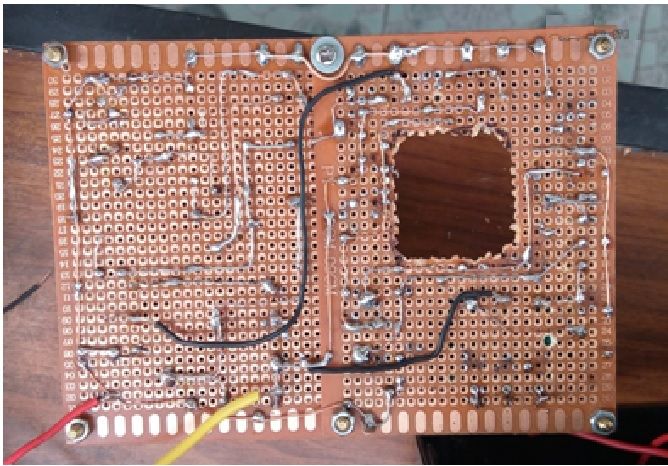

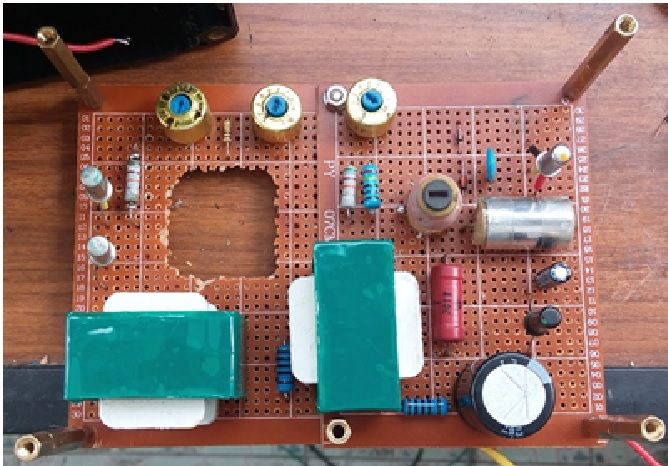

懒得用印刷版了，两块洞洞板拼起来。人老眼花，还多出错，胡乱焊接。三极管淘宝多的是，也不讲究配对不配对了，粗略检测一下，两管大致相同即可。还是当年的办法：指针万用表100欧姆档测量，两个PN结的正反向电阻相差越大越好，关键的两步一是，红表笔接高频管的c极，黑表笔接高频管的e，手指头同时接触管子的c、b，表针会向右摆动，幅度越大，放大倍数也就越大；第二步是粗略检测管子的穿透电流，同上，手捏住管子外壳，观察表针会慢慢往右偏移，偏移幅度越大，速度越快的，说明穿透电流越大，特别是低频管。尽量要选用移动慢，偏移少的。

机器采用2节手机电池串联供电。整机静态电流控制在10毫安以内，高频部分1毫安左右、前置2毫安内、推挽放大控制在5-6毫安。

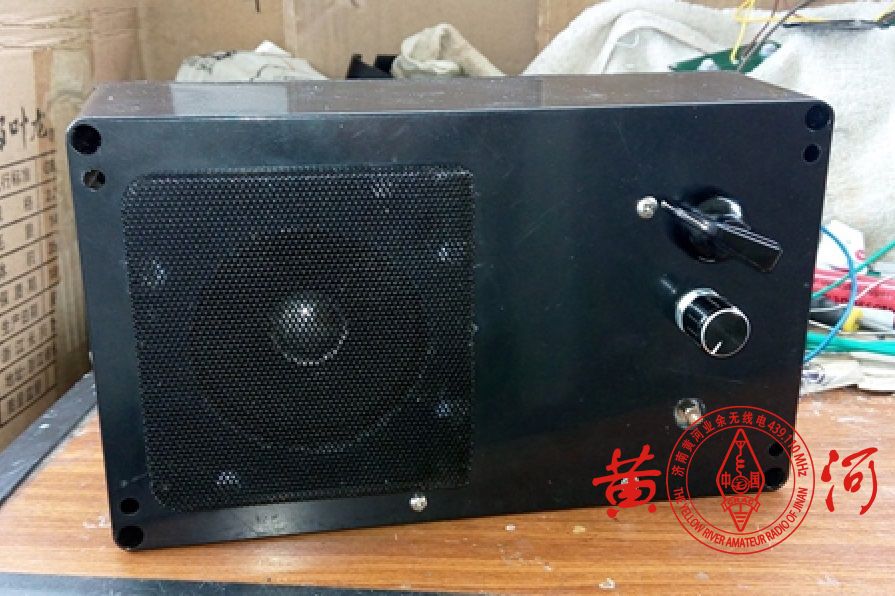

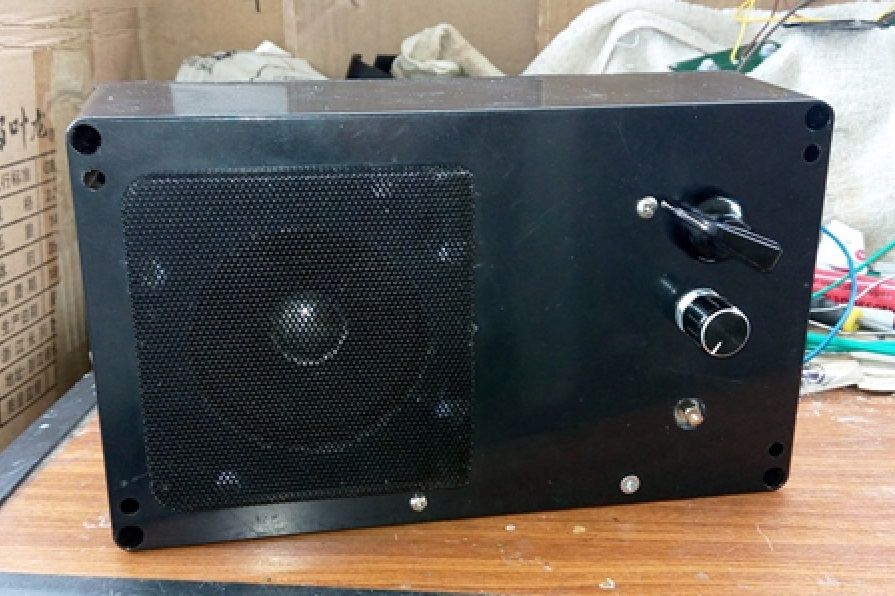

本机器的灵敏度高，声音洪亮，但选择性差。详见附图和视频。

附图：

视频链接：

http://video.tudou.com/v/XMzY4MzcyOTI0OA==.html

http://video.tudou.com/v/XMzY4MzczODMyMA==.html

http://video.tudou.com/v/XMzY4Mzc0MzUzMg==.html

友情提醒：

再生收音多嘯叫
調臺還需有耐心
秋秋差頻最強處
往往暗藏電台音

以上仅供参考
