H6冠军2.0T无损加装八重洲100DR电瓶取电车尾天线

H6冠军版 2.0T  无损安装八重洲100DR车载电台，闲话不聊进入主题
某宝天空家购买八重洲100DR车台、RVB2*2.5电源线、钻石2D5MR馈线、钻石NR770H双段天线、线束阻燃波纹套管……
大致走线方案如下：
1-RVB2*2.5平方电源线正负极接电瓶（套装电源线带电瓶极柱冷压端子，正负极出口均带保险）
2-发动机舱车辆左前轮上方有缝隙走线至左前门折页处（电瓶至左前门全部线用阻燃波纹管套装，勒死狗固定。发动机舱至左前门钣金夹缝有海绵填充，需要耐心串线）

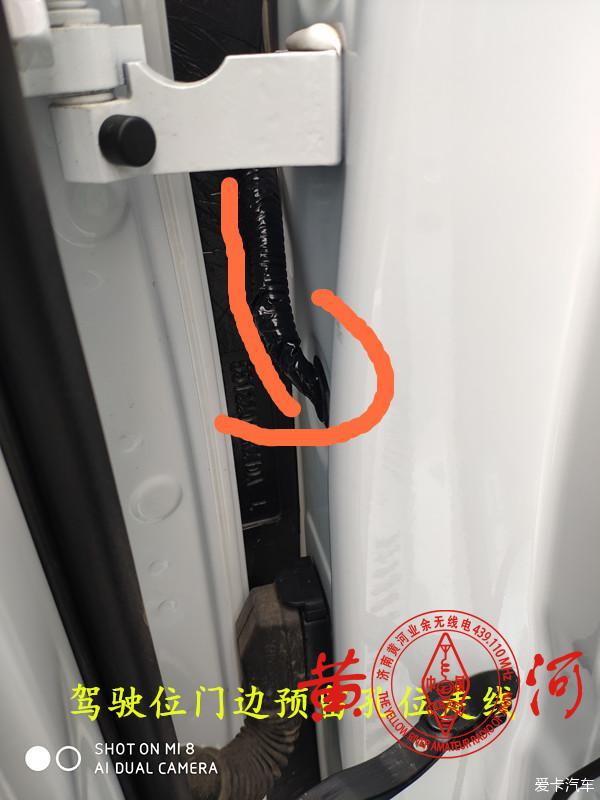

3-左前门折页处有原厂预留走线孔（胶碗扣盖）电源线由此进入车内（注意胶碗处密封处理）

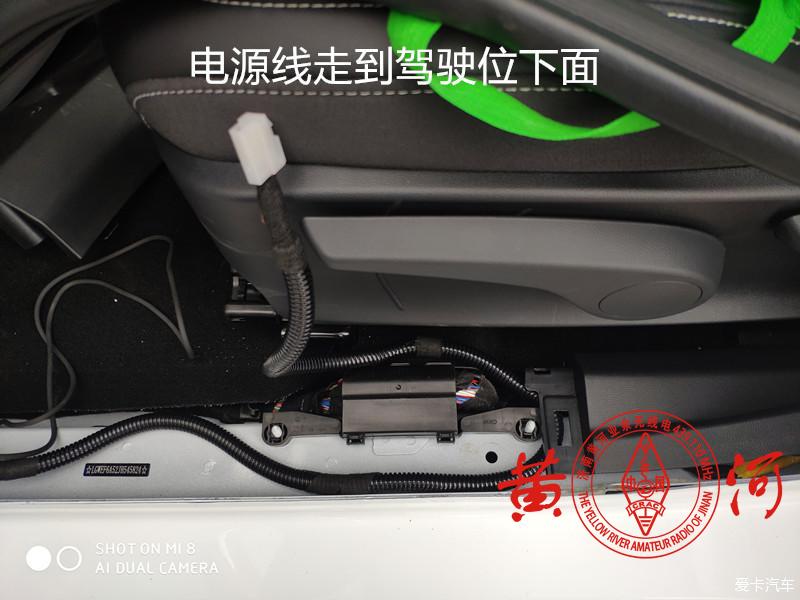

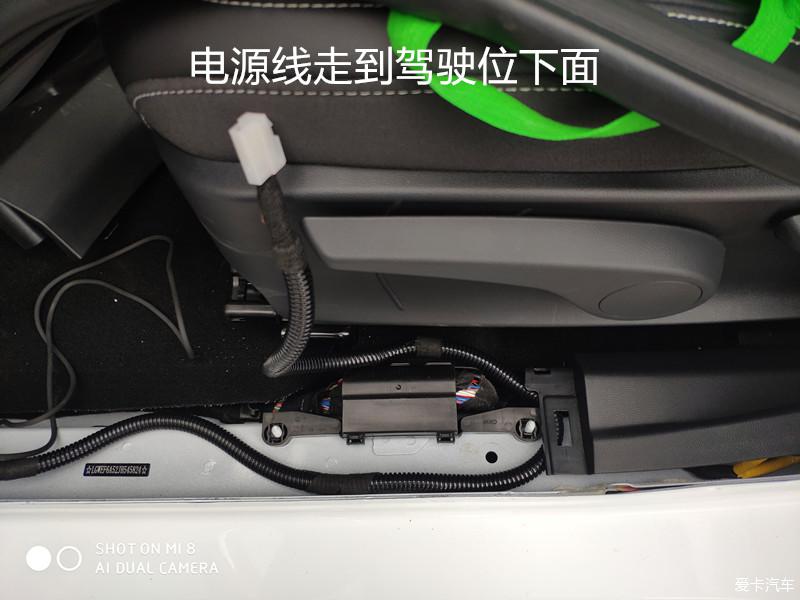

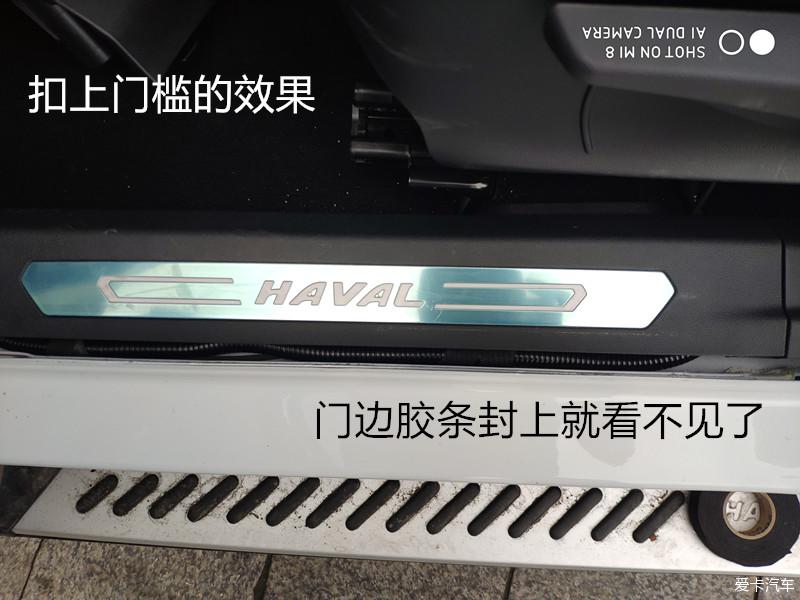

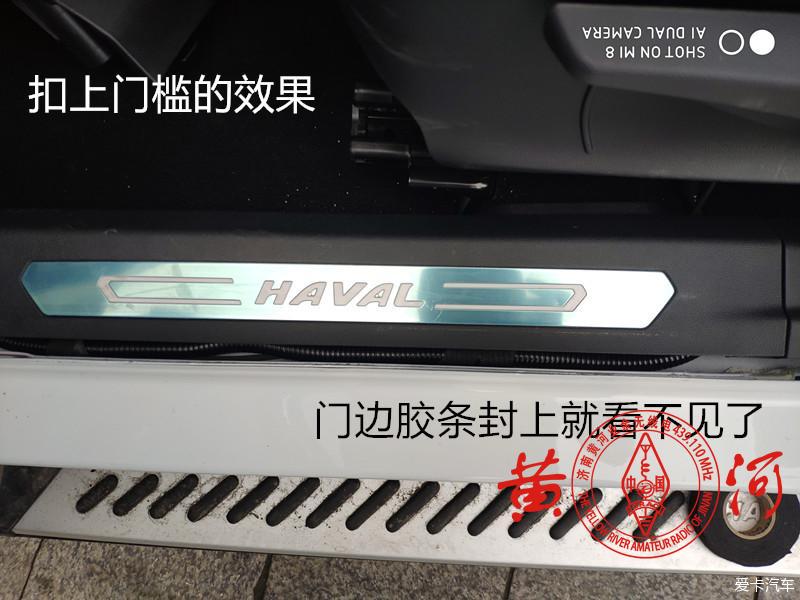

4-由胶碗进入车内是保险盒附近，拆下附近扣板和门槛扣板，沿左侧缝隙至门槛走线至左侧座椅下方（驾驶位）空间足够带波纹管走线，所以波纹管一直套到接机头T插。

5-机头安装在驾驶员座椅下面（坐下面有支架可以与机头支架螺丝固定，就是位置不方便弄，费了好大劲）

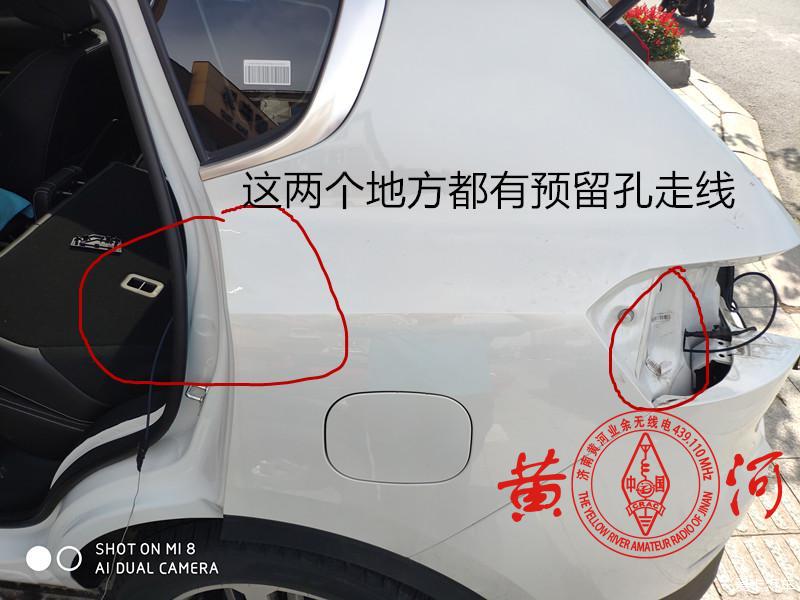

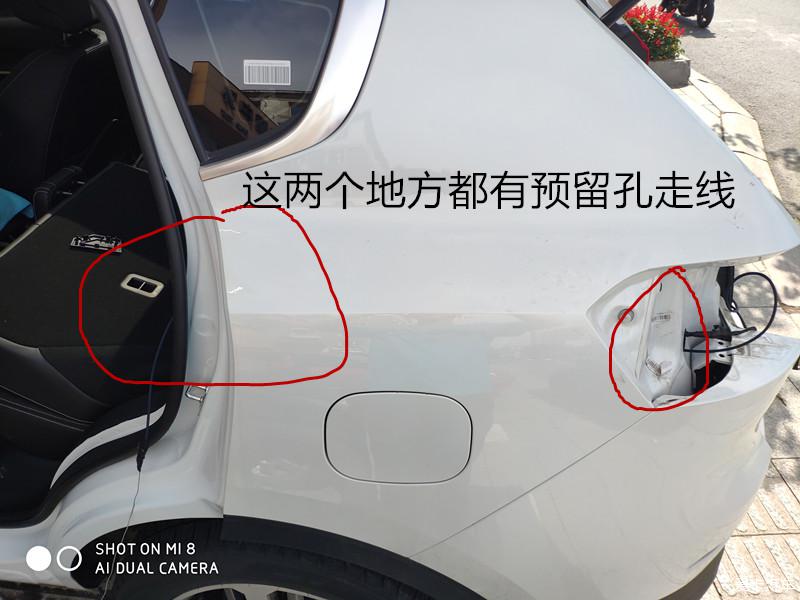

6-机头至尾箱走馈线。拆下门槛扣板沿缝隙走线至做后门，左后坐放到有预留扣板孔，拆下可走线至后尾灯（里面有海绵填充，建议用8#线串线引过去，这里也是需要巧劲，不是笔直的通道。）

7-左尾灯出线位置有胶碗，馈线从这里出来（注意不要破坏原车走线，新出馈线做好与胶碗接触口密封）
8-专车专用天线架固定到尾箱限位胶垫下面，亲测不影响尾箱限位，安装后与原车无差异
9-馈线烟袋锅固定到天线架。安装天线，（天线架有防盗功能哦）
有表的可以测试一下机器、线路、天线，没有问题恢复拆下的后座扣板、尾灯。
至此电源——主机——馈线——天线  安装完成

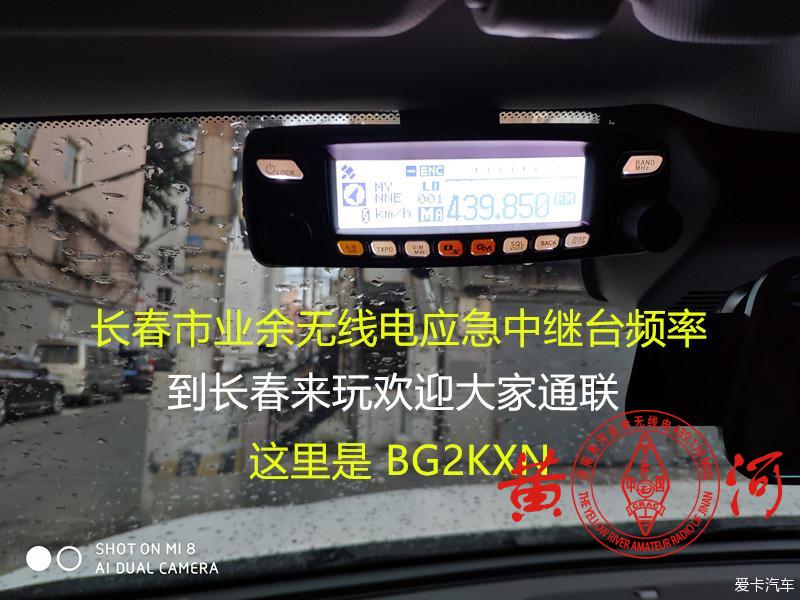

100DR主机与面板是可分离的，原机带的面板支架，安装在风挡与天棚的缝隙处，支架上贴点软物（如双面胶，不要撕膜，起到防震作用），数据线沿缝隙走左前门边胶条至主机，手咪延长线从主机至左前坐安全带卡扣母头位置固定，接手咪线挂至你舒服得劲不影响美观不影响驾驶安全的位置。

测试机器，指标正常，把拆下的汽车部件归位恢复原样。

友情提示：使用、架设无线电台，应到您当地无线电管理部门考取操作证，验机办理电台执照，手续很简单很便捷，考试也不难，很基础的问题，关键是要合法使用无线电，合法使用无线电，合法使用无线电。
希望这个走线方案对您有所帮助，这里是BG2KXN，73
