无损音乐调频发射与接收实验

高保真立体声音乐无线发射与接收试验

本实验用的接收机输入端不是传统的与信号源 通过传输线链接，而是通过无线接收来实现。CD 模拟信号经过数字调频发射模块辐射到空间，再经过装有 调频接收装置的前级（FM收音头）接收，作为前级的输入信号，再经电子管功放放音。由于发射装置采用低功耗单片机，工作主频设置非常低，有效减少单片机工作时谐波给发射带来的干扰。模块无机械调节频点装置，频点不会随环境温湿度的改变、振动等因素而发生漂移，工作时候频点稳定，失真很低。立体声分离度由模块保证，接近大型调频广播电台的音质。

本实验由《自制小型台式宽声场FM立体声收音机》（详见本站：http://www.439110.cn/1688.html）和《带线路输入的发射装置》两个独立装置组成。发射功率10毫瓦左右，频段设置为76兆，不会对公众广播造成干扰，在室内发射距离大于10米，隔墙无妨，几乎无死角。

详细制作过程如图示：

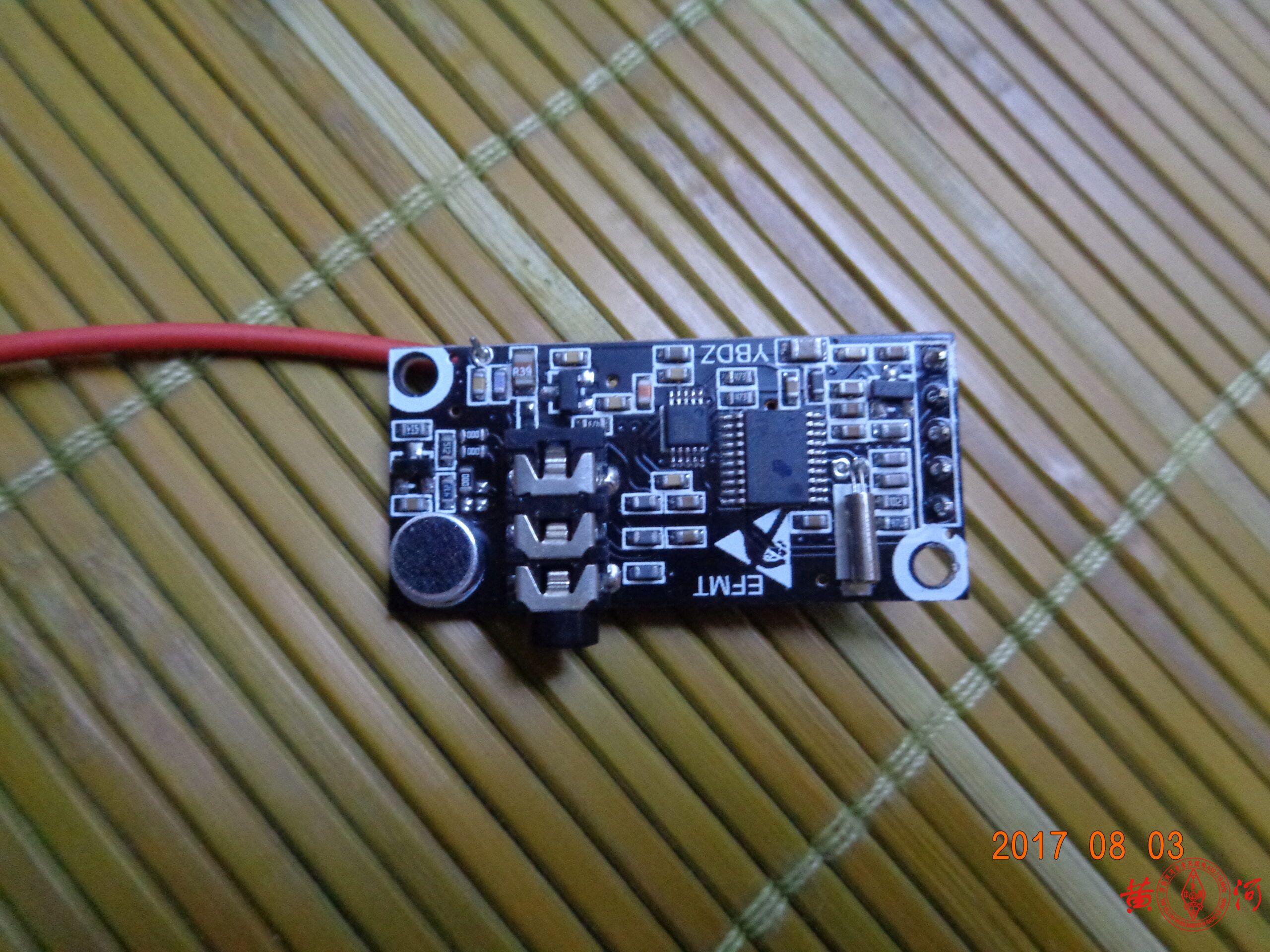

1、网购发射模块

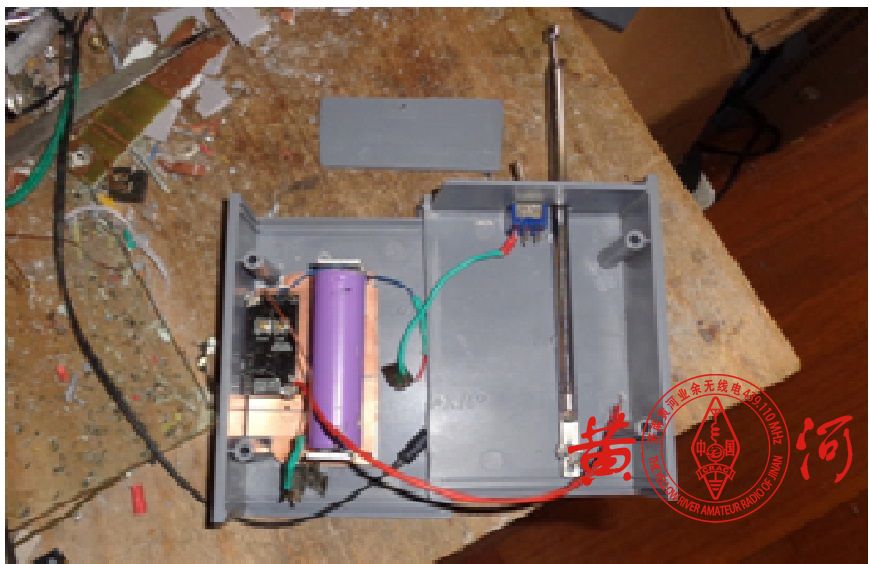

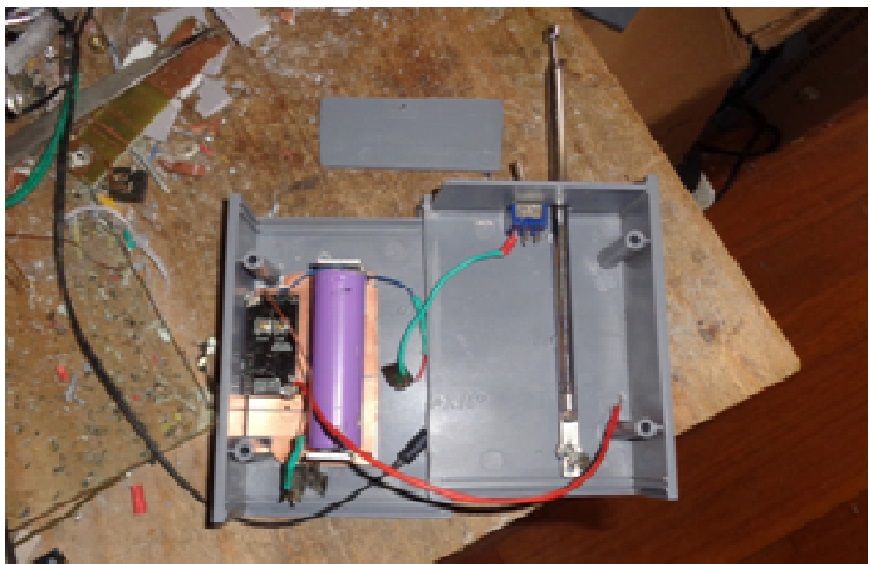

2、发射装置内部

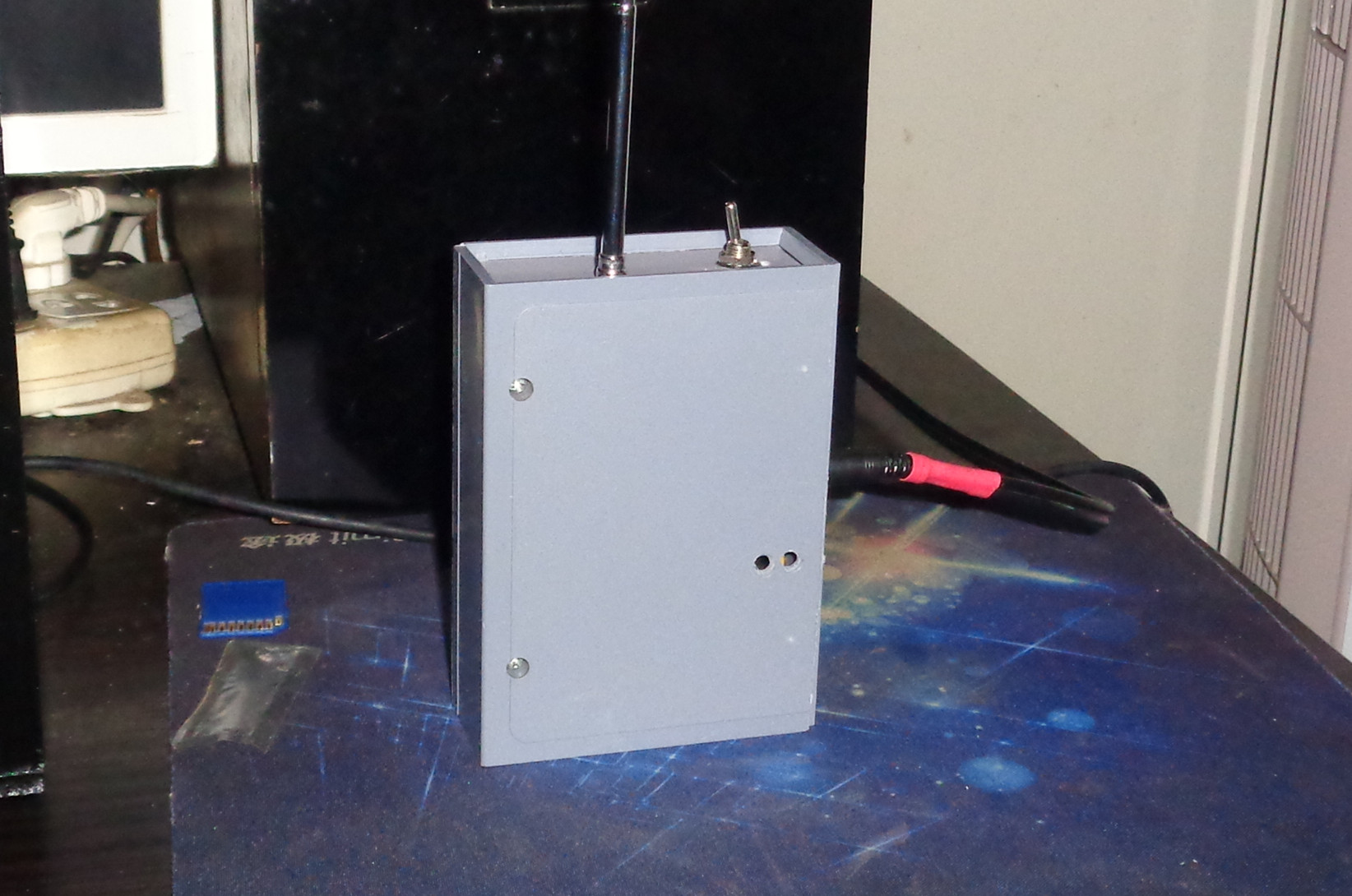

3、组装完成的发射装置

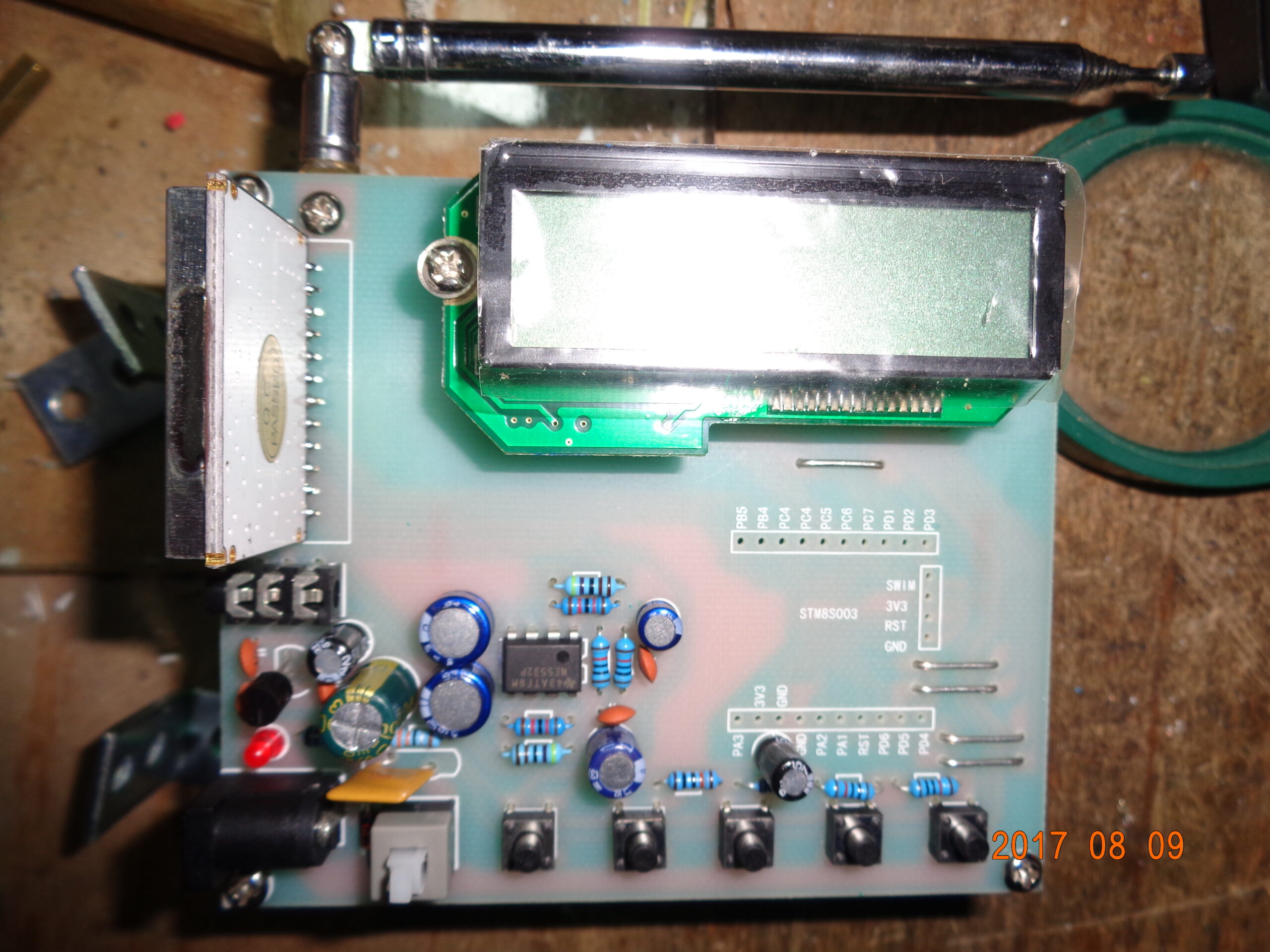

4、网购FM 收音头

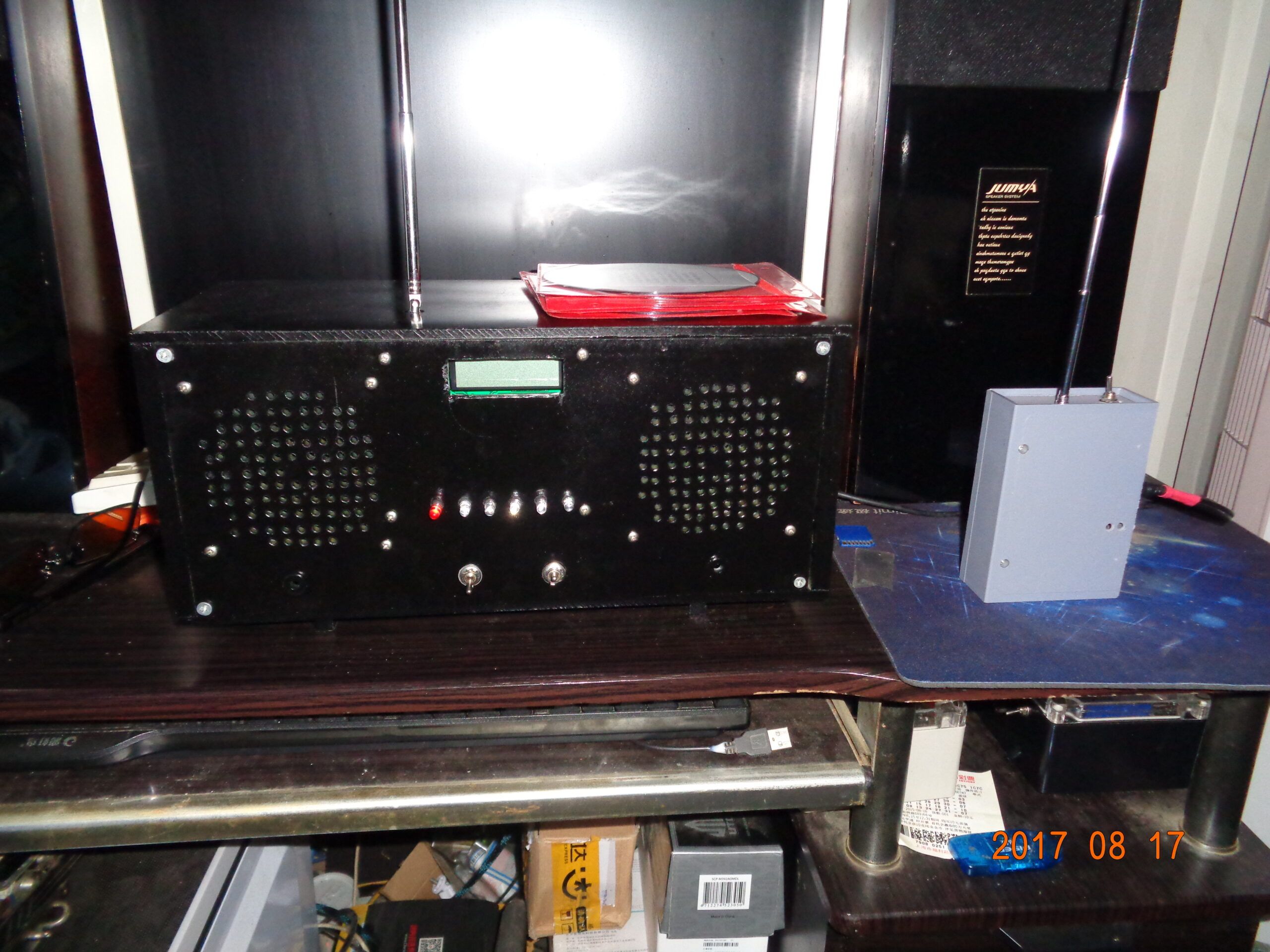

5、发射与接收组合

以下是手机录制的现场视频供参考：

http://v.youku.com/v_show/id_XMjk4MDAxNzg2NA==.html

http://v.youku.com/v_show/id_XMjk3OTY0NTg0MA==.html

http://v.youku.com/v_show/id_XMjk3MTA4MDU2OA==.html

以下是一次用大功率FM 商品收音机做的实验：

https://v.youku.com/v_show/id_XNTgyMDUzMjcxMg==.html

信号源为WAV无损音乐，CD机播放。本套装置收发信号稳定，立体声感觉明显，杂波（底噪）很少，分离度没条件检测。个人认为，一般欣赏音乐，在投资尽量少的情况下，能获得此种音效，应该还是比较满意的。

鉴于没有经过指标测试，保守说，不能与发烧级别的听音系统比较，但是，可以省掉一对昂贵，让不少玩家头痛的信号传输线。
