特易通 MD760开启热点模式

特易通TYT MD760刷入OpenGD77固件后，当机器连接到运行PiStar系统的Raspberry Pi时，它将运行OpenGD77固件的MD760转换为了仅DMR模式的大功率热点。你不需要其他硬件，只需RPi和MD760就能通联。

同时，热点模式也兼容BlueDV等软件，你可以在手机或是电脑上运行得到不同的体验。

下载链接和其他资源

项目地址：

https://github.com/na7q/OpenGD77

OpenGD77论坛：

http://www.opengd77.com

OpenGD77固件更新

可以使用Radioddity提供的固件更新工具或官方固件更新软件将固件安装到MD760上。

也可以从OpenGD77 CPS的Extras菜单中更新固件。

驱动安装

安装驱动程序后，端口部分显示“ OpenGD77”。

OpenGD77 CPS

注意：官方CPS软件与OpenGD77固件不兼容，应改用“ Community CPS”或“ OpenGD77 CPS”。可以从上述链接中下载，如在刷OpenGD77固件过程中出现问题，可以重刷官方包恢复。

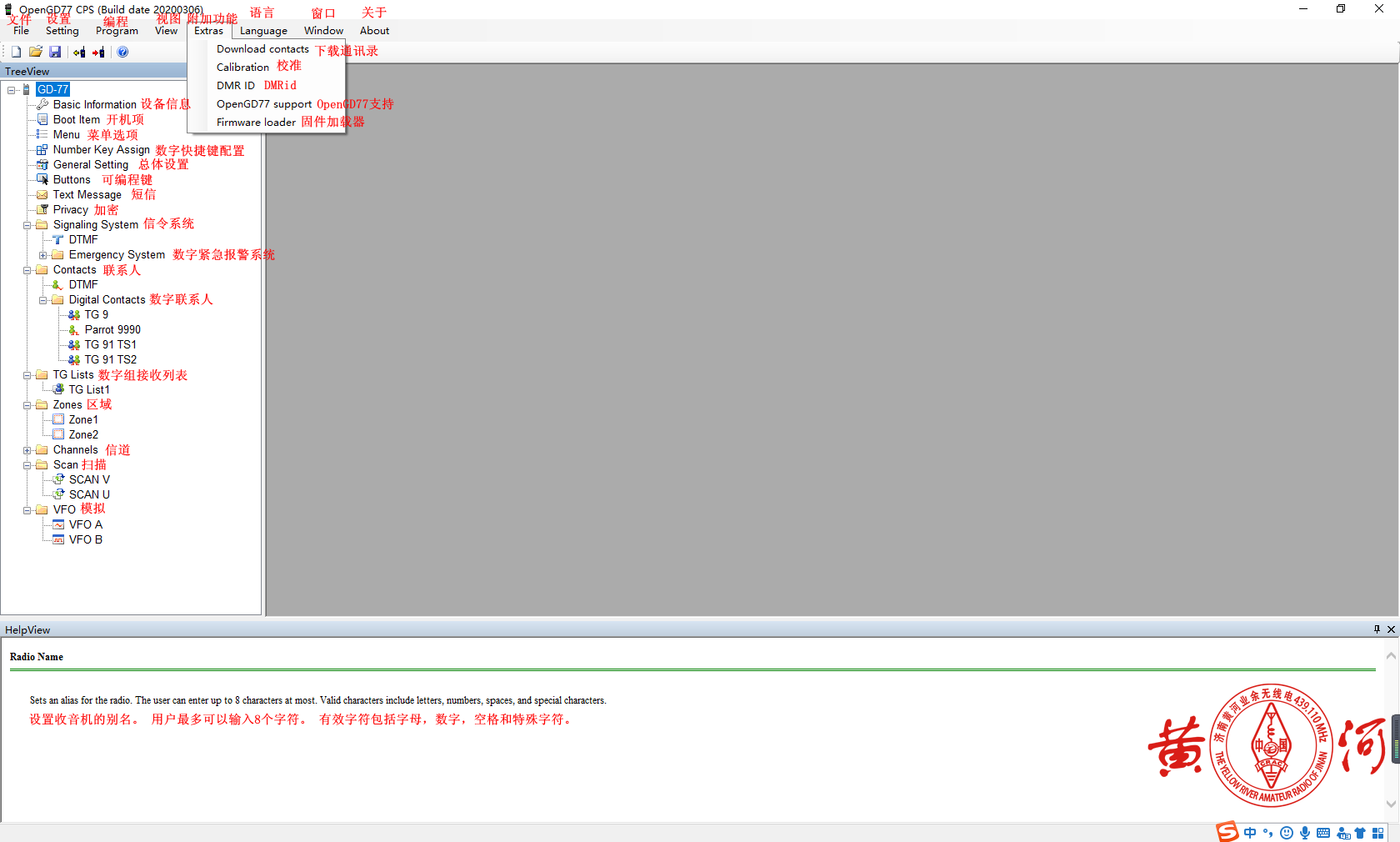

OpenGD77 CPS总览：

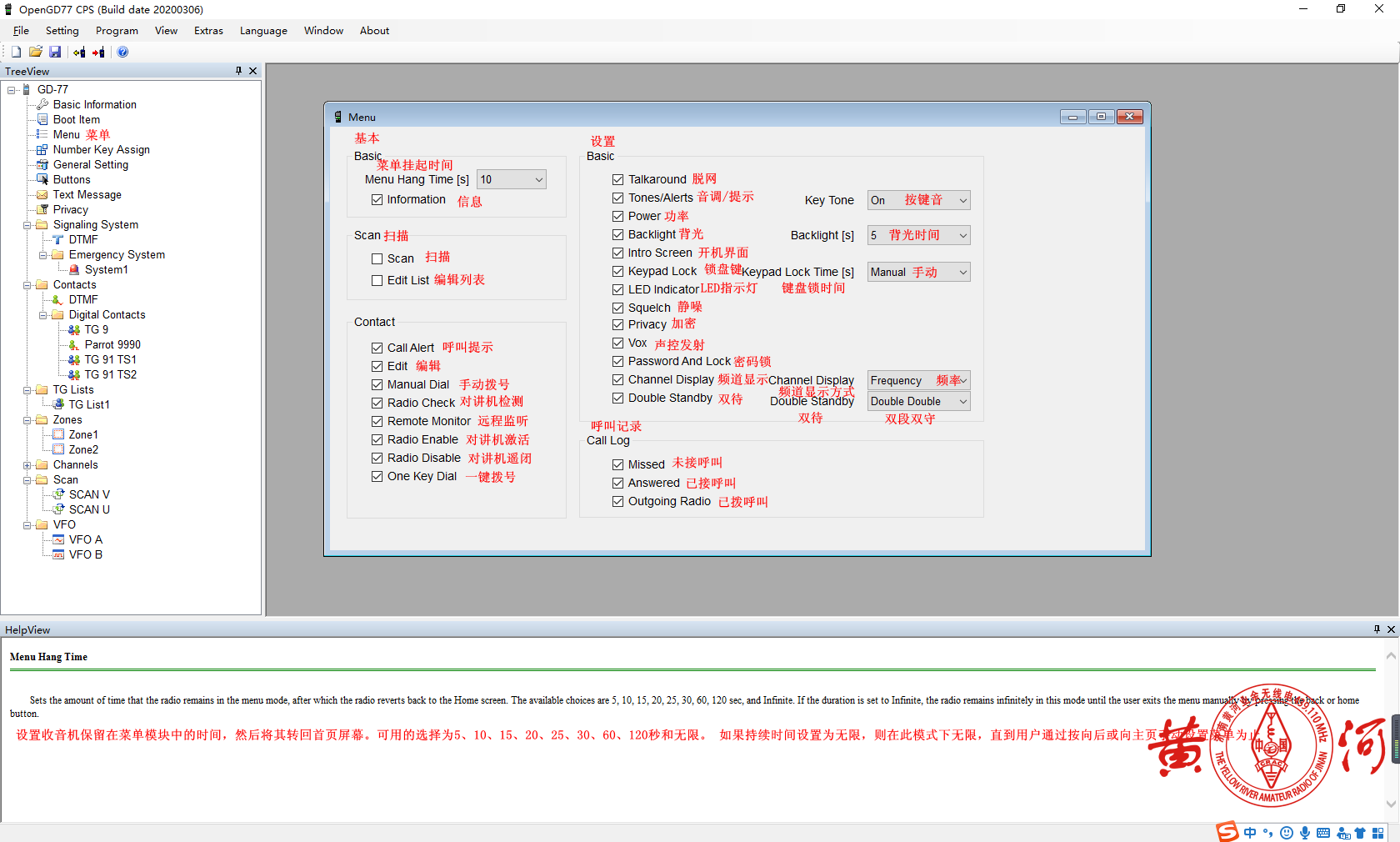

基本设置菜单选项：

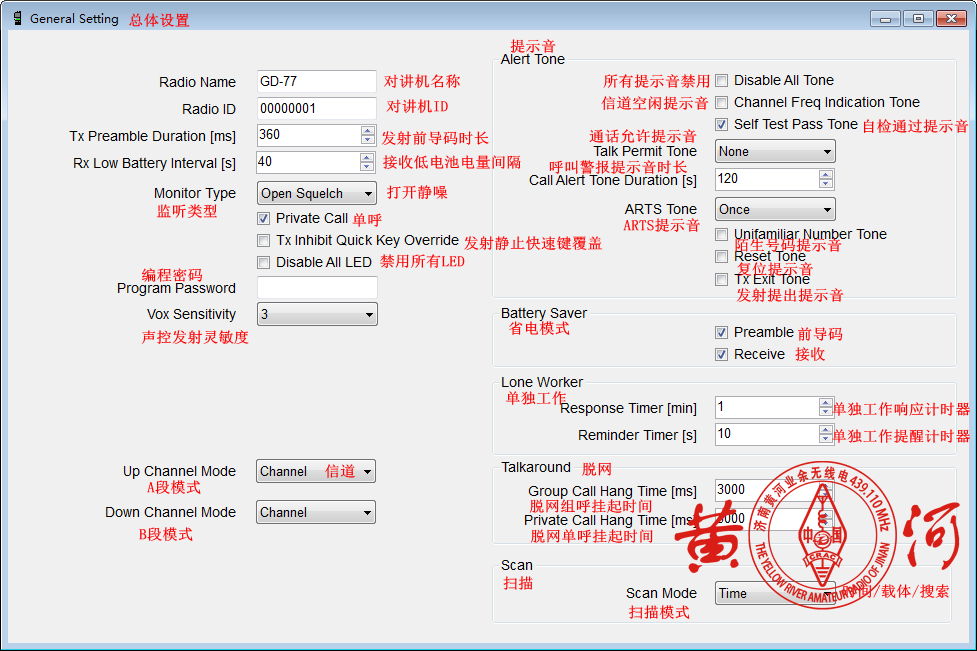

总体设置菜单选项：

可编程按键：

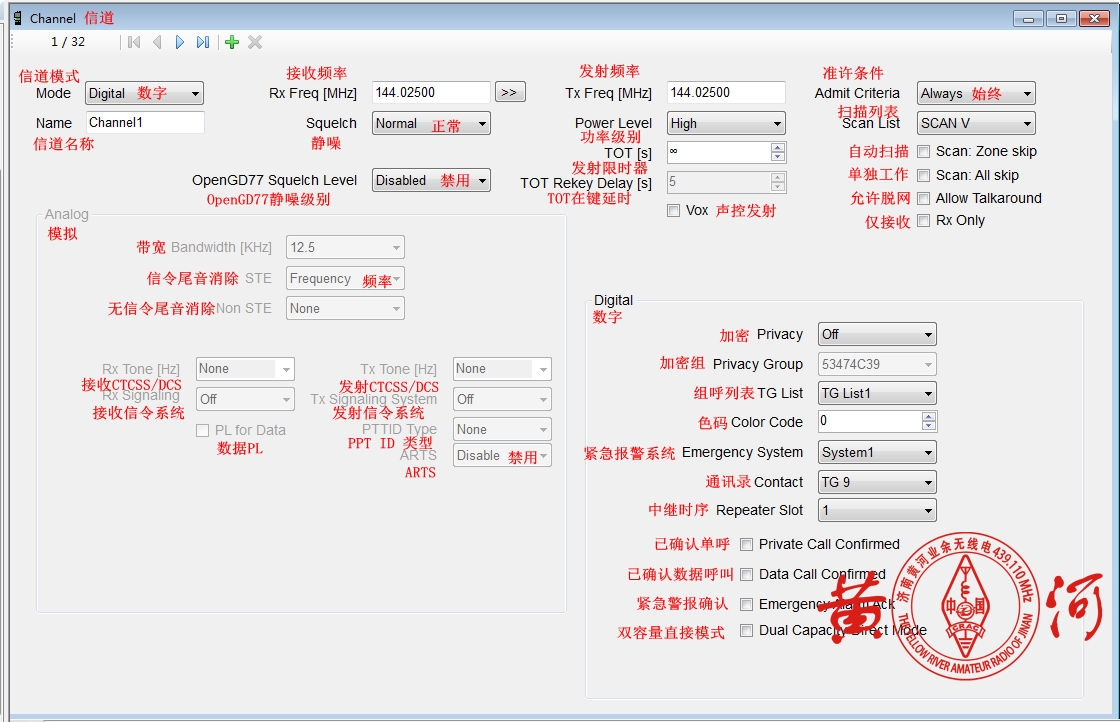

信道设置：

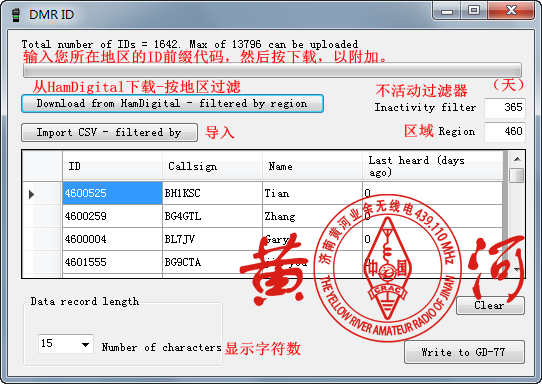

编写DMR ID数据库

OpenGD77支持扩展的DMR ID信息，最多可以使用15个字符作为呼号和名称。

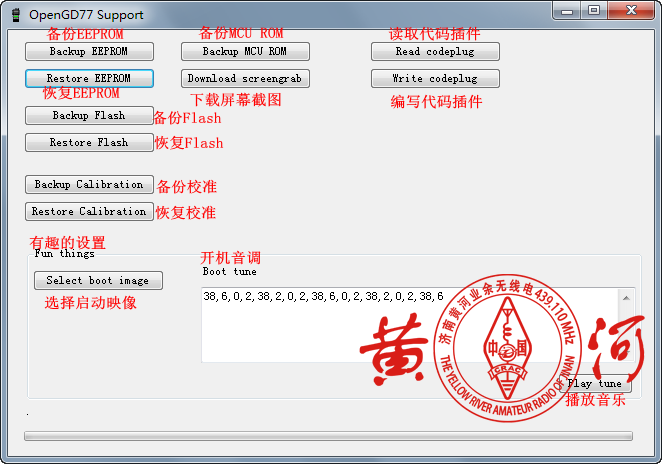

OpenGD77 Support

从这里可以备份内部64k EEPOM和1兆字节的Flash芯片，以及读取和写入代码插件。

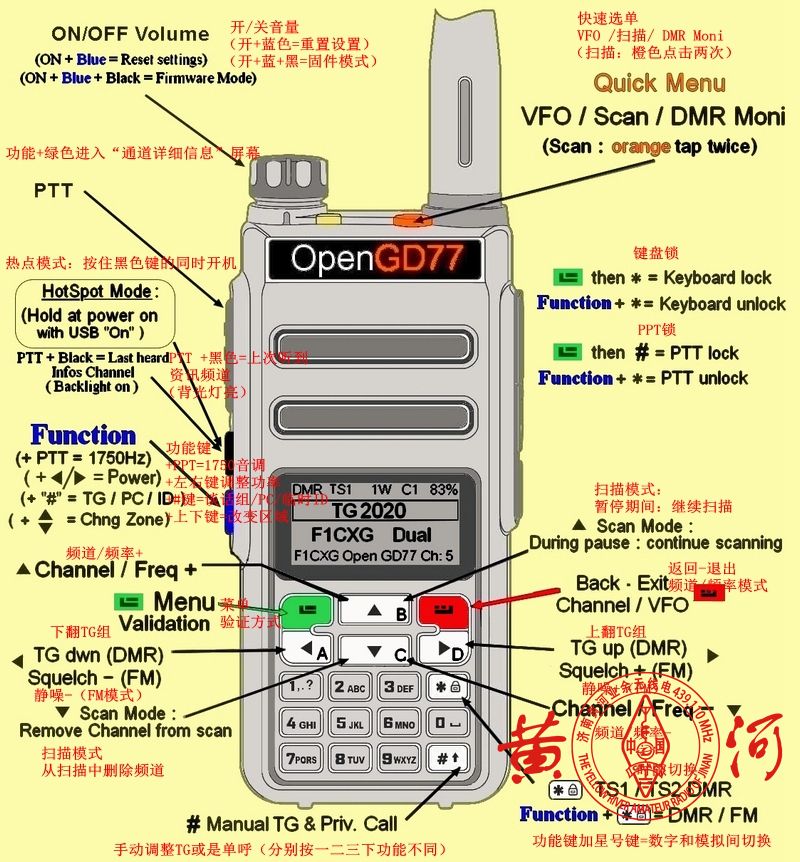

控制键和按钮

连接Raspberry Pi测试

首先，通过编程电缆将MD760连接到Raspberry Pi。

热点模式适用于Raspberry Pi Zero，但需要适配器电缆才能将RPi Zero上的micro USB端口转换为MD760编程电缆上的全尺寸USB插头。

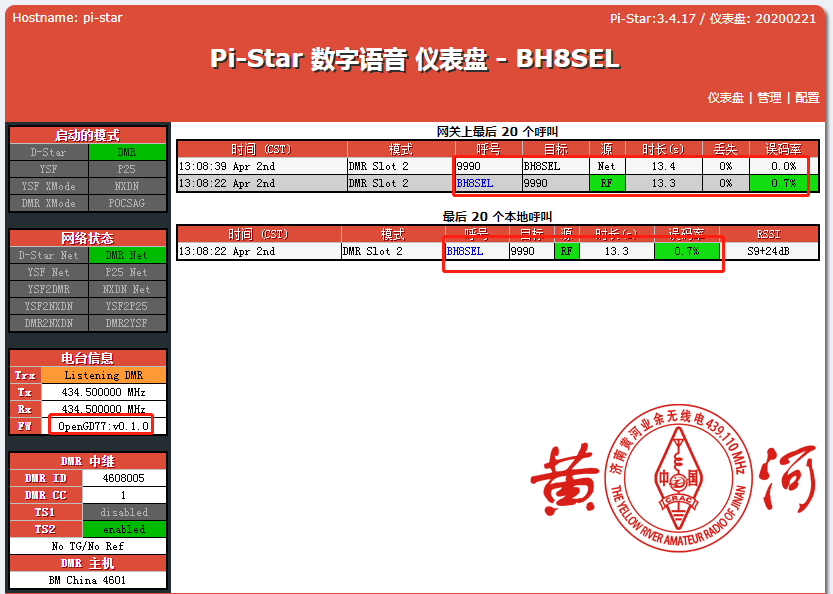

将PiStar中调制解调器类型更改为OpenGD77 DMR hotspot（USB）

如果您的PiStar版本不包含OpenGD77 DMR Hotspot作为选项，请更新您的PiStar版本。

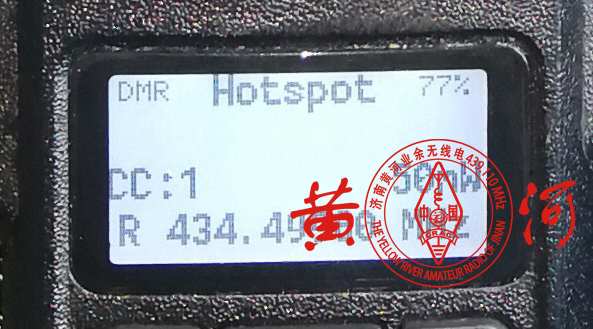

将机器连接到树莓派之后，在打开MD760电源的同时按住黑色侧键。假设已在PiStar中正确设置了调制解调器类型，则MD760的显示将发生变化，以表明它处于“热点”模式，屏幕将显示色码，接收频率和以发射功率。

如果MD760没有进入热点模式，请重启MD760并重启PiStar。

如果MD760仍然无法进入热点模式，请检查USB连接。

注意：MD760无需在PiStar中设置TX或RX频率的偏移，之前Pistar在运行MMDVM板子上设置过偏移量的，在这里需要修改回来，不然就会像上图所示频率有偏移量。

当MD760接收到RF DMR信号时，MD760顶部的绿色LED会正常点亮，如果DMR ID数据库包含该ID，则会显示名称和呼号。如果该ID不在DMR ID数据库中，则将显示ID号。

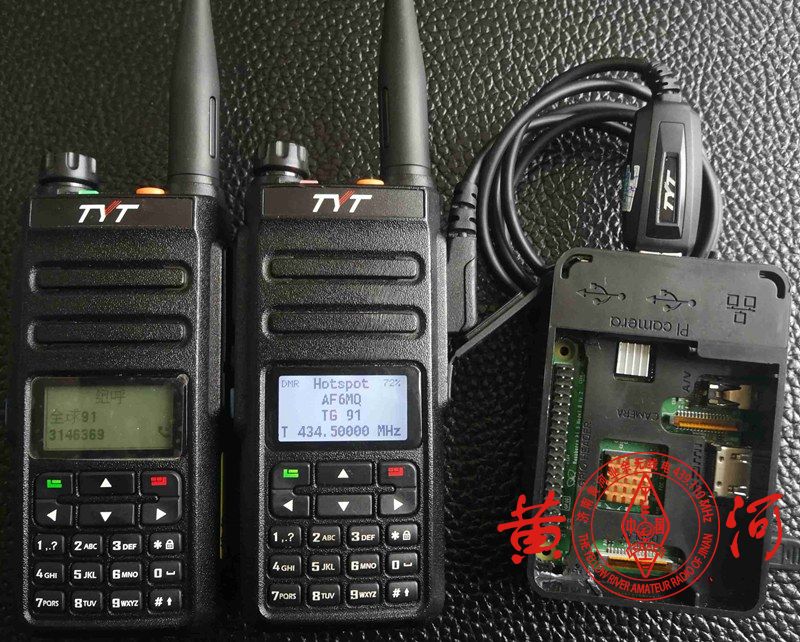

当PiStar从Internet接收流量并将其发送到热点进行传输时，热点将显示Callsign和名称或DMR ID，并显示TX频率。

对讲机顶部的LED也会变红，表示机器正在发送信号。

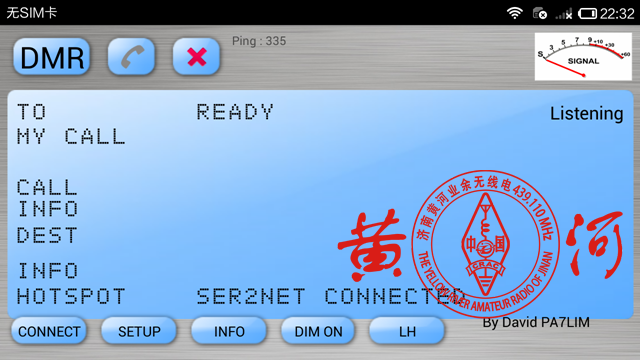

连接BlueDV 测试

手机连接所需软件：BlueDV、TCPUART

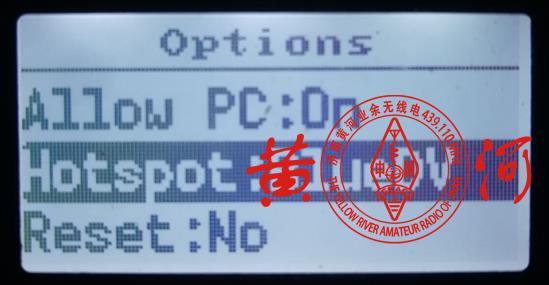

1.MD760选择""Options"菜单，将Hotspot设置为BlueDV

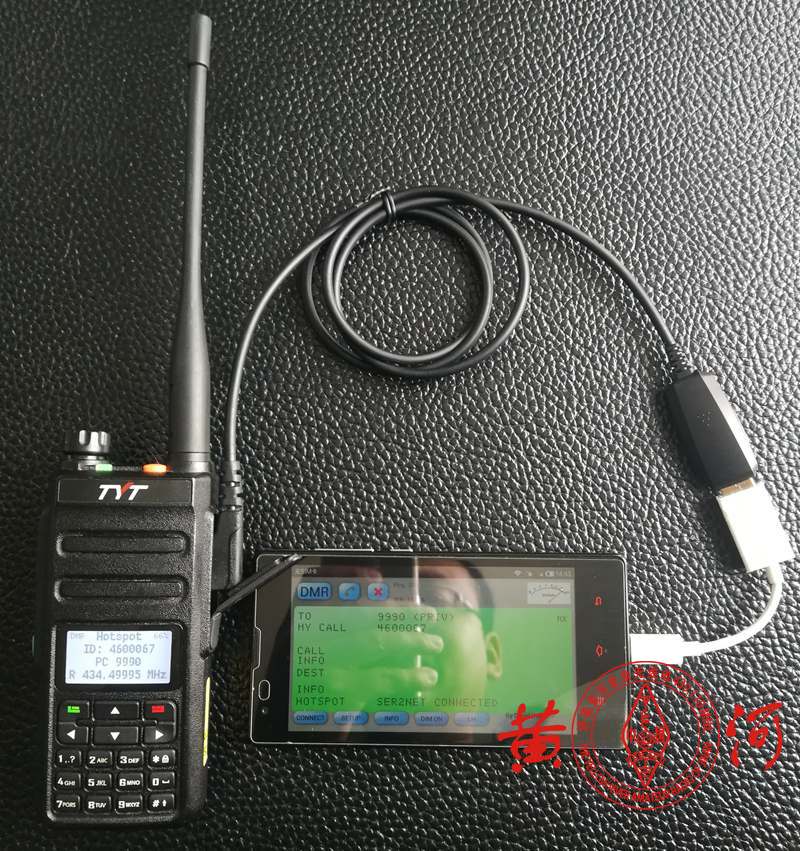

2.使用OTG电缆将MD760连接到电话，按住侧边黑色按键的同时开机

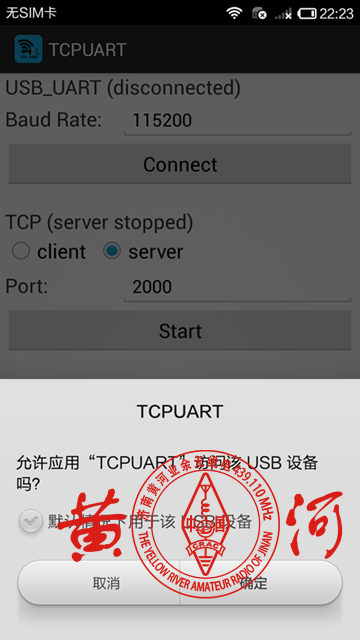

3.然后在TCPUART（传输速度115200）中，单击CONNECT，电话会问您是否允许？单击“确定”。然后在tcp服务器上单击“服务器”，输入2000，然后单击“开始”。此时， TCPUART可以后台运行。

4.启动BLUEDV，进行配置，启用ser2net，输入ip 127.0.0.1，点击提交。

5.点击BlueDV 电话图标连接。如连不上，你可能需要重新连接TCPUART。

OpenGD77热点优势

自动频率控制。MD760 AFC中的接收器可以补偿无线电振荡器中的微小误差，从而可以实现更高质量的接收，而不会出现BER失真。这样可以产生更好的声音。在热点MMDVM模式下使用OpenGD77 HS时，无需配置RXOffset或TXOffset。

多档功率调整。OpenGD77热点比基于JumboSpot MMDVM-HS-Hat的热点板子的发射功率要高得多，而且OpenGD77提供了多档功率调整（提供1毫瓦至5W ++共16档功率调整），通过功能键加左右键组合就能灵活调整功率。你可以更简单的接入室外天线，让其信号覆盖更远的距离。

附加功能。OpenGD77 CPS提供了扩展功能和配置选项。你可以通过它来刷写固件、设定开机屏幕、开机音调、无线电校准以及通过网络加载DMR ID数据库等。

以上内容来自以下链接，有删减。感谢BH8TXK和BG8SOQ提供的设备。

1、https://www.rogerclark.net

2、http://opengd77.com

3、https://github.com/na7q/OpenGD77
