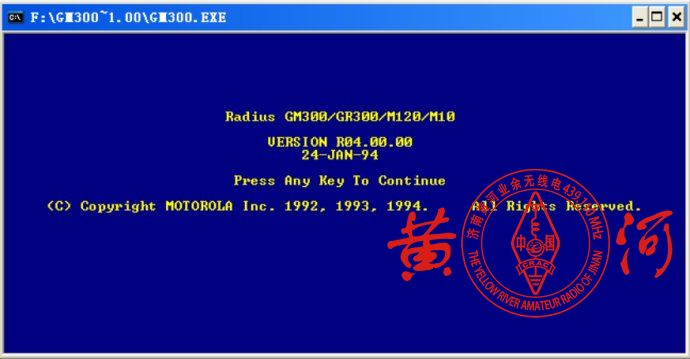

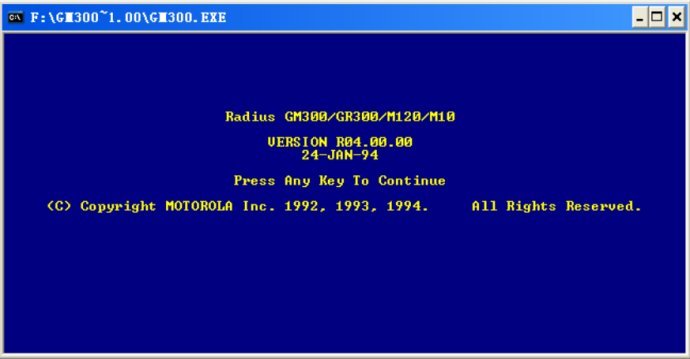

GM300.exe写频软件界面

软件支持机型： GM300、GR300、M120、M10

软件版本：R04.00.00

一、软件设置

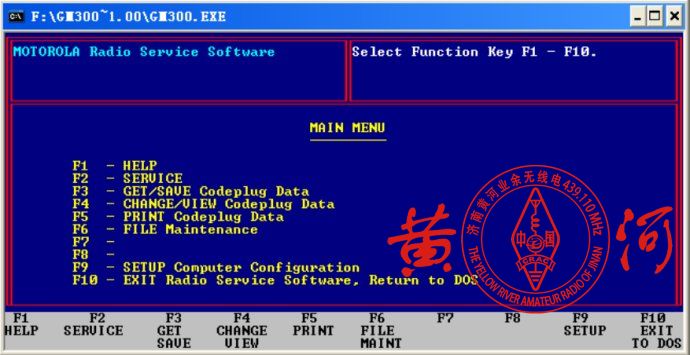

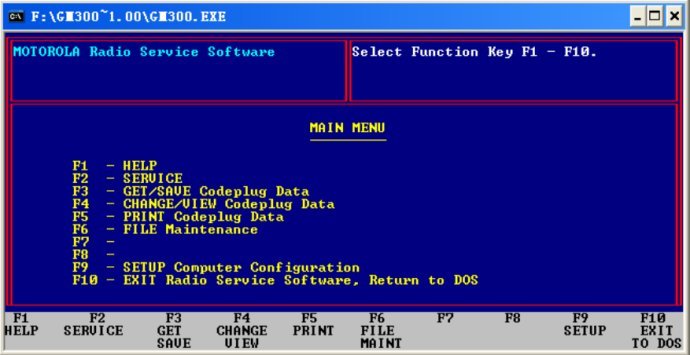

按任意键进入主菜单

在任何菜单下，您按一下‘ESC’就可退回到主菜单。

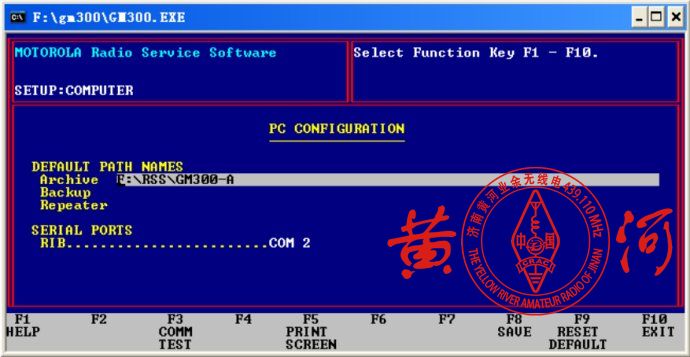

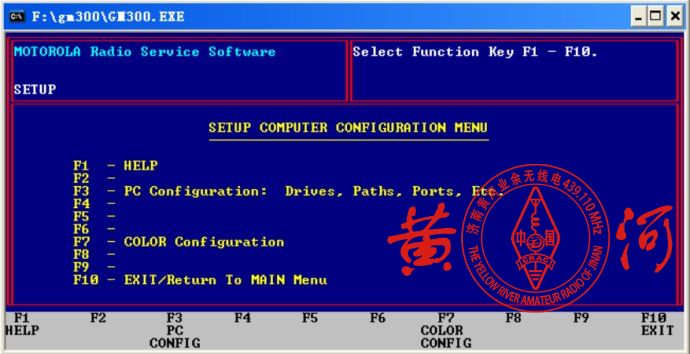

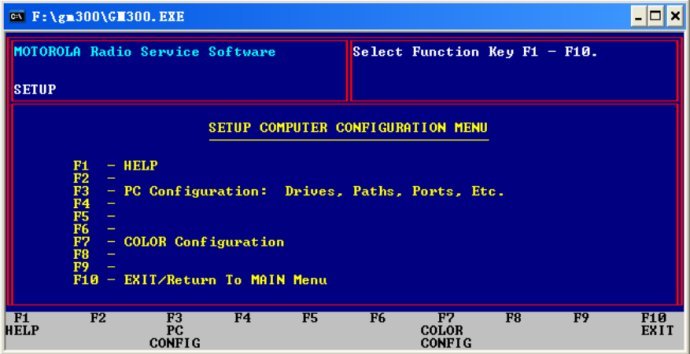

1.第一次安装该软件，需对软件参数进行设置，按F9 进入设置菜单

按 F3 为设置通信口、备份目录

按 F7 设置显示颜色

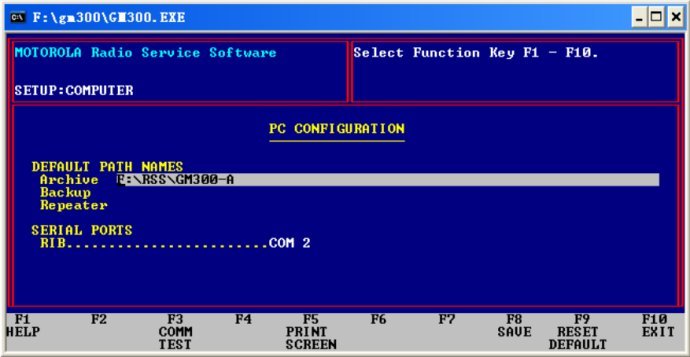

2.按 F3设置通信端口，用TAB键转换到“RIB”一栏中，用上下键选择写频器所连接的计算机端口（COM1或COM2），选择完成后按F8键保存设置（在以后的使用中，若不改变端口的情况下，可不再设置），按ESC键返回到主菜单。

如您已经连接好写码器，并且端口连接正确。则右上角会出现Communicate Ok！ 并且对讲机会出现‘嘟’声提示音。

3.按 F8 保存配置文件。

二、读取频率和数据

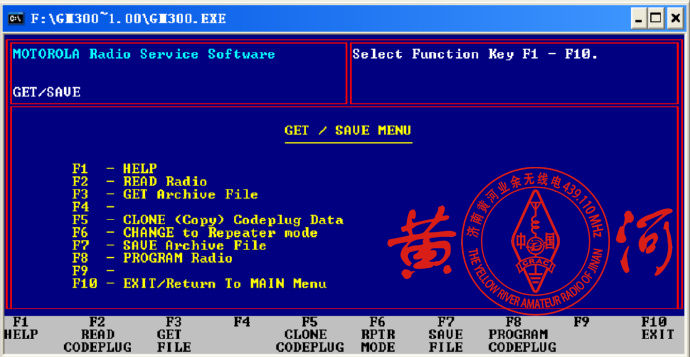

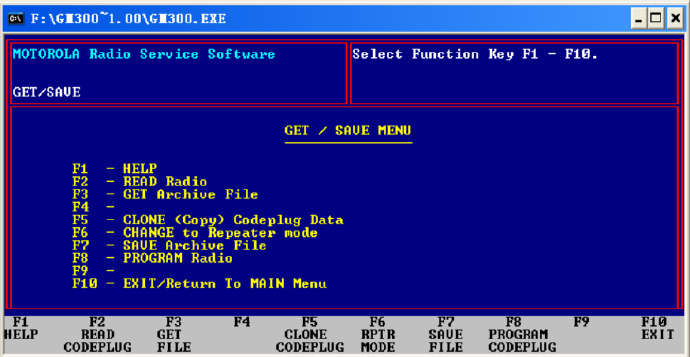

1.在主菜单“MAIN MENU”下按F3，F2读取车台信息，按ESC键返回主菜单。

从电脑中调出备份文件：

1.在主菜单“MAIN MENU”下按F3，F3，F2

2.输入保存的备份文件名（路径）

3.找到后按回车，再按F8，把信息调入电脑内存等待写入电台。

4.接好待写电台，按F3，F5，F5写入电台。

备份电台数据：

1.先在DOS里建立一个文件夹操作命令符： 例如：D:\BH8SEL

2.在主菜单“MAIN MENU”下按F9，F3改变路径为D:\BH8SEL后按F8保存

三、频率编辑模式

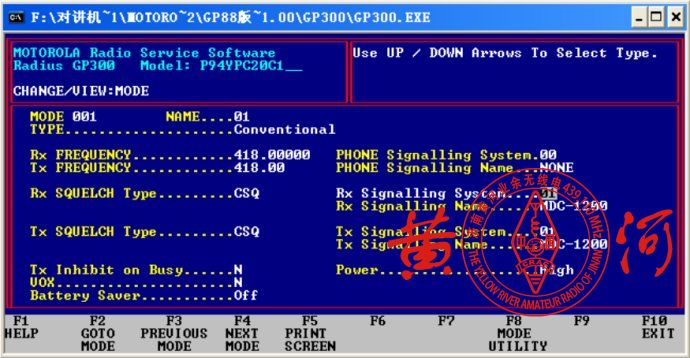

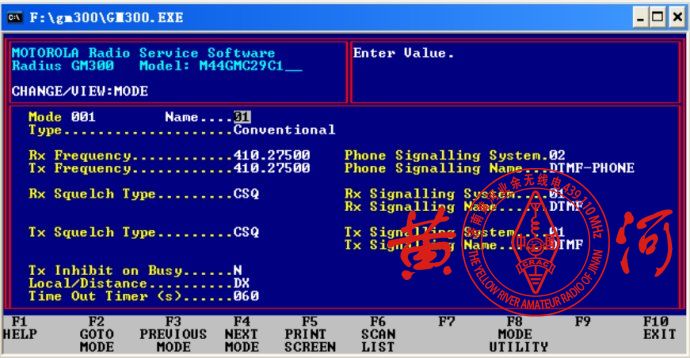

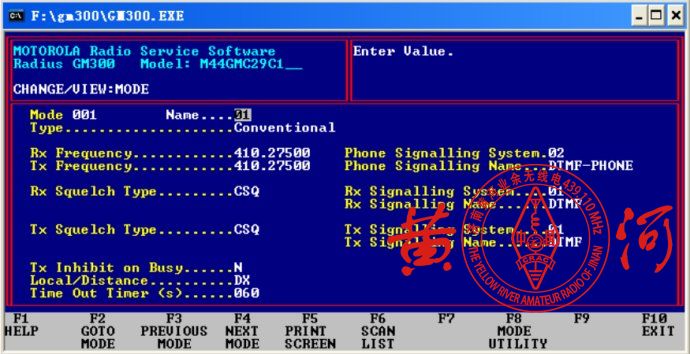

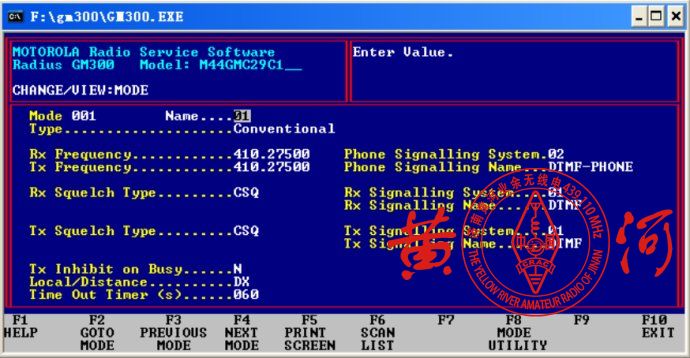

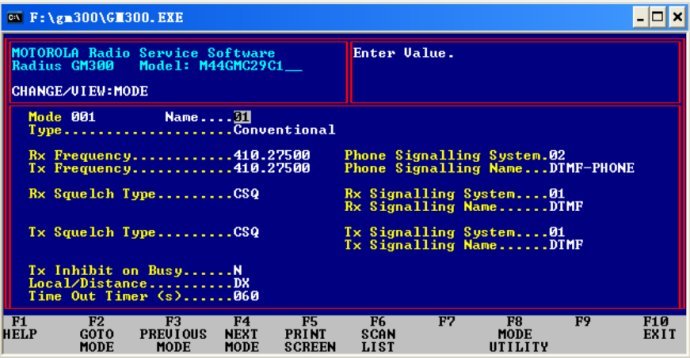

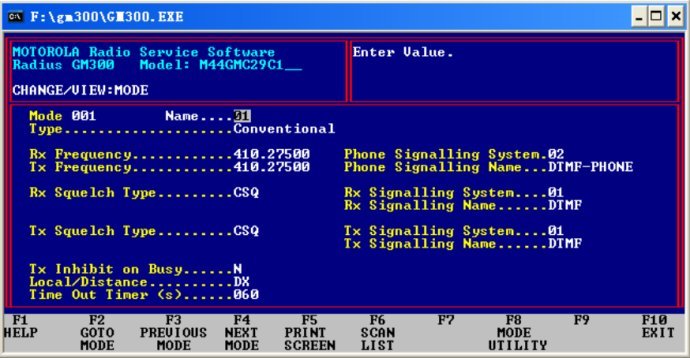

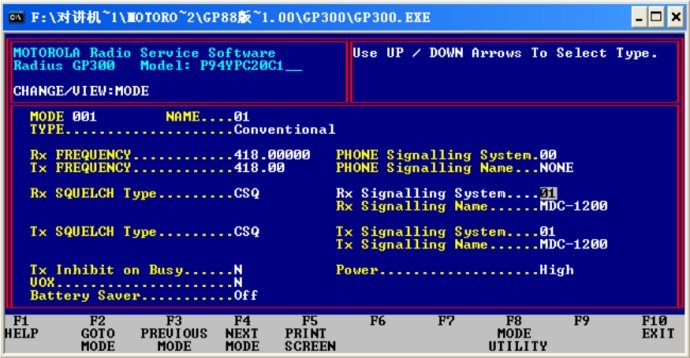

1.在主菜单“MAIN MENU”下按 F4，F5 进入频率设置菜单

★ Rx Frequency 接收频率设置 （用数字键键入，单位MHZ）

★ Tx Frequency 发射频率设置

★ Rx Squelch Type 接收静噪模式 （用上下键选择）

★ Tx Squelch Type 发射静噪模式

CSQ 一般静噪类型

TPL 模拟亚音静噪类型

DPL 数字亚音静噪类型

★ Tx Inhibit On Busy 遇忙禁发功能 （YES或NO）

★ Local/Distance 本地接收/远程接收 （接收的灵敏度不同，灵敏度相差6dB）

★ Time out timer（s） 设置通话定时，单位：秒

★ Phone Signalling System 话筒信令系统

★ Rx Signalling System 接收信令系统

★ Tx Signalling System 发射信令系统

2.完成上述设置后，按F2键修改另一信道信息。

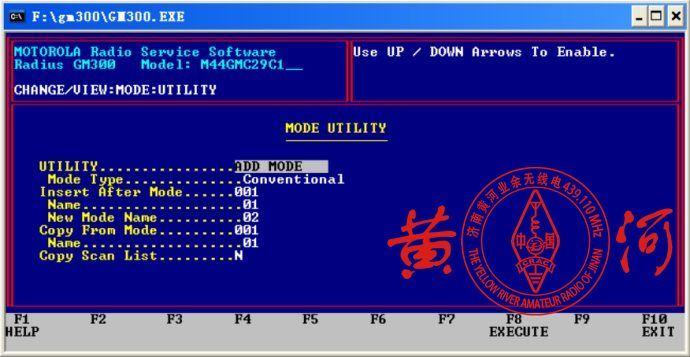

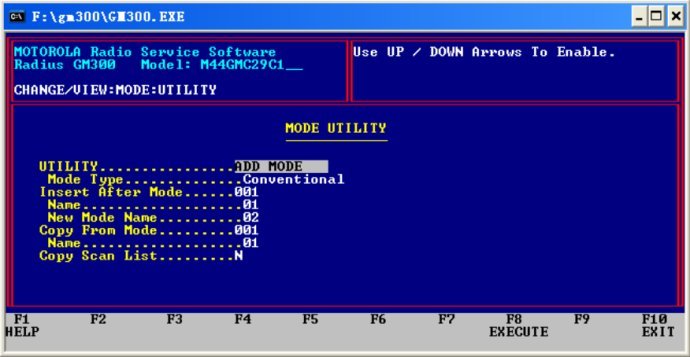

3.如需增加或减少信道，则按 F8 键，如下图显示：

增加信道：用上下键选择ADD MODE，按F8键增加一个信道，按F10键退出

删除信道：用上下键选择DELETE MODE ，按F8键删除一个信道，按F10键退出。

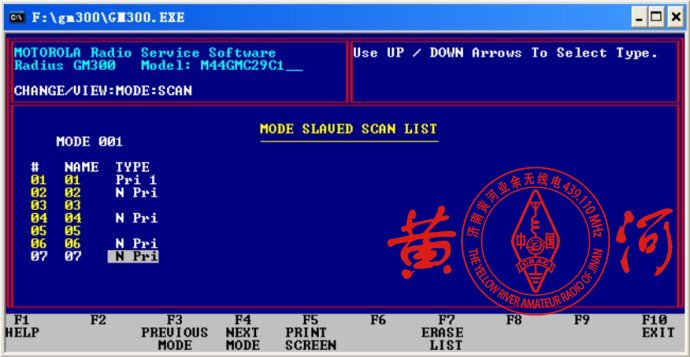

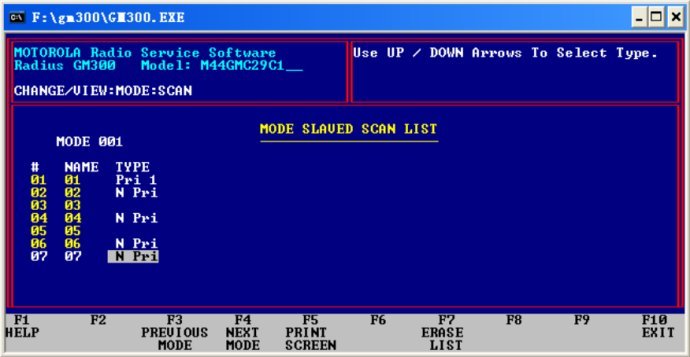

4.在以上状态下，按 F6 键可设置扫描列表

需要进行扫描的信道都需设置扫描列表；

当前信道显示 “Pri 1”为优先扫描，不需扫描的为空；

电台面板“scan”按键为扫描功能开启。

5.修改好后，按F10键退出，在主菜单“MAIN MENU”下按F3，F5，F5即可将修改好后的数据写入车台，按ESC键返回主菜单。

四、读取机器信息

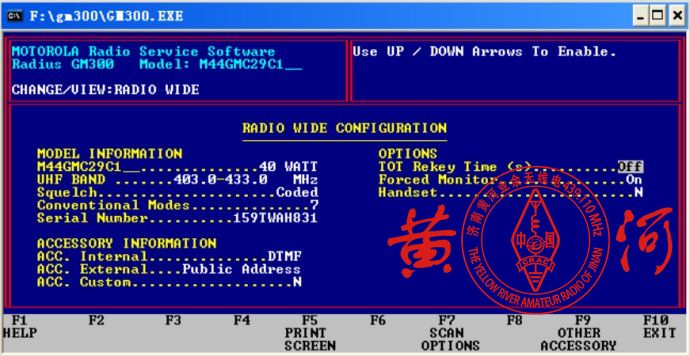

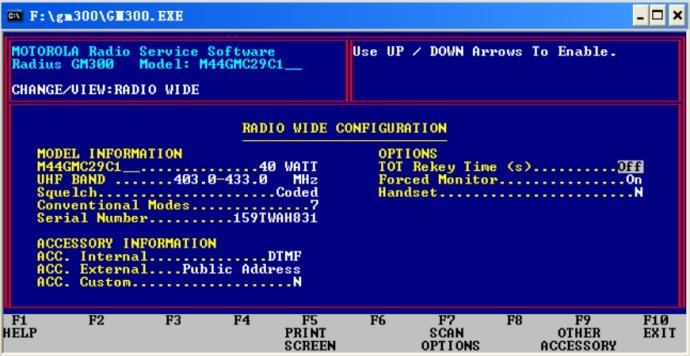

在主菜单“MAIN MENU”下按F4，F2进入菜单，如果安装了 DTMF 编解码板，则在 ACC.Internal 栏中把DTMF打开。

五、外部接口针脚软件设置

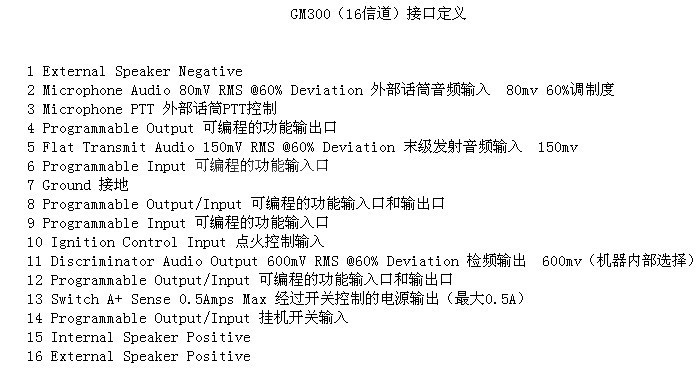

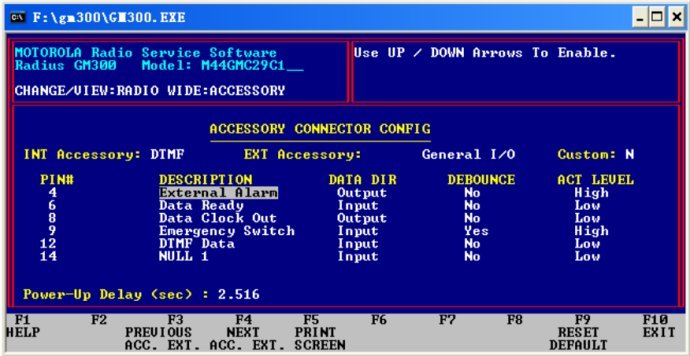

在主菜单“MAIN MENU”下按F4，F2，F9，进入外部 16 芯端口设置菜单，用于可编程接口的设置

★Description 功能

★pin# 针脚号

★Data Dir 数据方向

★Act level 动作电平

六、信令设置

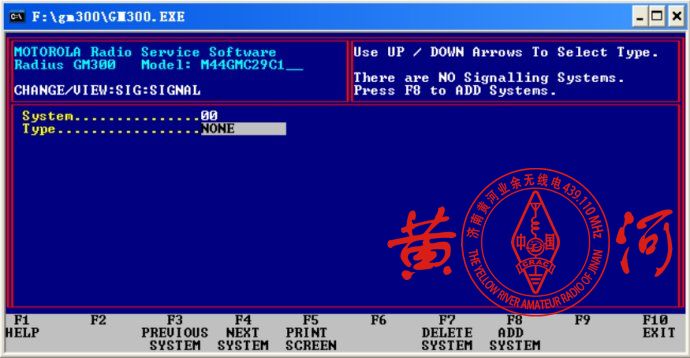

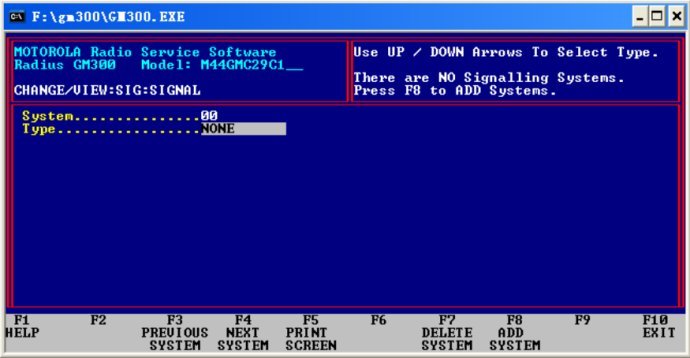

1.在主菜单“MAIN MENU”下按 F4，F7 进入信令设置模式

2.如果初试没有信令模式，可以按 F8 增加

3.然后再按 F8 增加一个信令， 在第二个信令模块中的 TYPE 栏目上按上下键选择为：

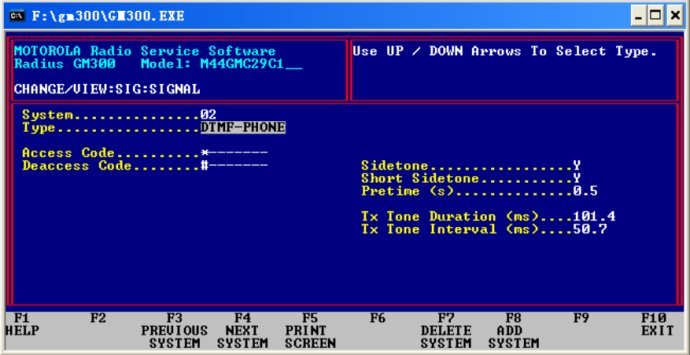

★ DTMF/PHONE，用来设置 Phone Signalling System

★ ACCESS Code 上线码

★ DEACCESS Code 下线码

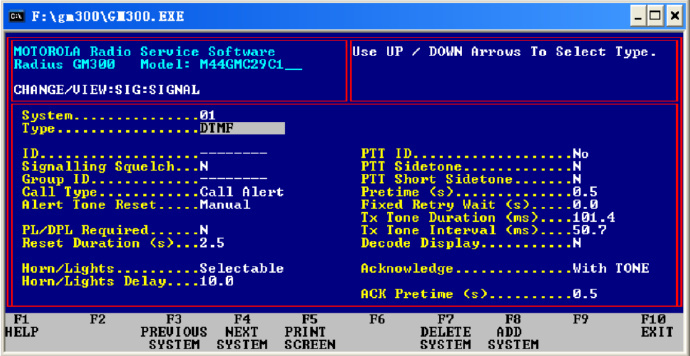

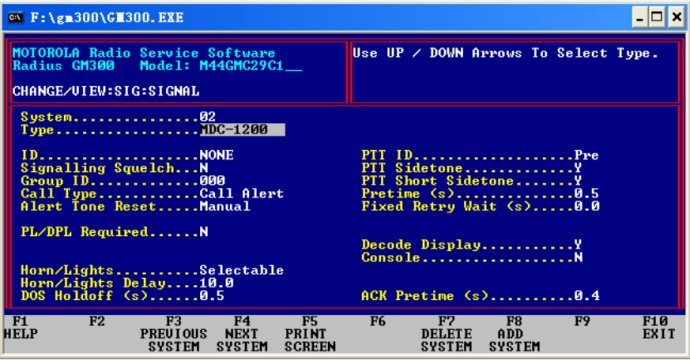

4.信令菜单的 TYPE 栏目中按上下键选择 MDC-1200

★ ID DTMF信令系统的身份码

★System 系统

★Type 类型

★signalling Squelch 信令静噪

★Group ID 组ID

★Call Type 通话类型

★Alert Tone Reset 警报音重置

★PL/DPL Required PL / DPL必需

★Horn/Lights 喇叭/灯

★Horn/Lights Delay 喇叭/灯延迟

★DOS Holdoff (s) DOS释抑

★ PTT ID 按 PTT 后是否将你的身份码发出去，如果选择呼出，设置为No

★PTT sidetone PTT侧调

★PTT Short sidetone PTT短侧调

★Pre time (s) 预设时间

★Fixed Retry Wait (s) 修复重试等待

★Decode Display 解码显示

★Console

★ACK Pretime (s)

★ Reset Duration 信令复位时间

5.最后需要在 Rx Signalling System （接收信令系统）、Tx Signalling System（ 发射信令系统）、Phone Signalling System （话筒信令系统）选择相应的信令。如不开启相应选项的信令，设为 None。

七、功率调整

1.在主菜单“MIAN MENU”下按F2，F2，F7进入功率调整功能菜单

2.用上下键修改功率大小

3.F6键为车台试发键（试发后再按F6为关闭试发）

4.设置好功率后，按F8键保存设置数据退出或按F10键不保存退出

八、Q&A

1、改变功率注意事项：

a. 有的时候在改变功率时按F6试发射时，由于发射大功率电波对计算机系统产生强大电磁干扰，可能就无法解除试发生状态，往往需要对电台强制断电，此后开机会发出低音警报2秒左右，此警报提示编程中有错误，解决方案，从新获取写频调整功率并F8保存设置。（注意：如天线离计算机较近，千万不要试发射F6，改好后再另外试验发射） ；

b. 在功率调整过程中不能断电或不正常退出，否则容易造成58#报错；

C. 在功率调整过程中，功率不要一下子调到最大，最好先调在100以下，否则可能出现功率调整菜单进不去，功率不可以再调节的问题。

d. 功率调整菜单进不去，功率不可以再调节问题的处理：找一台序列号相同的机器，启动软件后，在好机器中进入功率调整菜单，再将写频器的写频头插入故障车台的写频口，设置好功率后，按F8键保存设置数据退出就能解决。

2、写频时出现58#报错（58# 数据丢失），开机有报警音的处理：

a. 启动软件，按F2，F6，F2，然后把你机器里晶体上的8个数字（参考数：2263 7146）和中放集成电路上的7位数（参考数：271 3034）填入，然后按F8，退出即可。

建议先用参考数，如不行再打开机器，看里面的数字，如果参考数与你机器的数字（温补系数）相差不是很大，用参考数一般就能解决。

b. 找一个机型序列号相同的机器，启动软件后，在正常机器中F3，F2，F10读出数值，再将写频器的写频头插入故障车台的写频口，设置好频率数据后，在主菜单“MAIN MENU”下按F3，F5，F5写入解决。

3、写频时出现53#报错的处理：

a. 找一个机型序列号相同的机器 ，启动软件，在正常机器中F3，F2，F10读出数值，再将写频器的写频头插入故障车台的频口，设置好频率数据后，在主菜单“MAIN MENU”下按F3，F5，F5写入解决。

4、写频时出现2#报错的处理（2# 数据传输错误）：

a. 检查写频器与车台MIC口第7脚连线是否脱焊。

b.上面的检查如连接正常 ，说明报错是因你的电脑运行较快，数据传输不同步引起的，解决办法是在软件目录下单击GM300.EXE选择在兼容方式下运行，电脑运行可能会减慢。

c.如还不能解决，请换一台586级别的电脑写频。

5、写频时出现7#报错的处理：

7#报错是电脑与写频器没有插好，或连接线脱焊。

6、写频时出现Error Number 21 Has Occurrcd 问题的处理：

Radio Not Supported ，多数是写频软件有损坏，特别是在WINDOWS DOS 窗口下使用时可能出现此问题，解决方法是删除现有的写频软件，重先解压缩安装写频软件。

7、写频后修改项未能发生变化：

问题比较简单，可能是你光顾着修改参数，没有将修改完毕的参数回写到机器里去，解决方法：每次修改过任何参数后退回主菜单，然后F3，F5，F5回写数据。

8、写频时，如因操作失误，出现2 # 7 # 5 3 #或其它的报错，用上面的方法也不能解决时可关闭电源，将电源插头从车台上拨下后，重新启动电脑后写频，大多数都能解决。其它一些不常见的写频报错，可参照53#报错的处理，用程序覆盖法修复。
