UHF扇形天线制作，自制DTMB扇形天线

扇形天线作为一种宽频带天线，非常适合制作UHF频段天线。扇形天线在UHF频段可以获得1～3.5分贝左右的增益，中部频段增益较高，频带两端增益较低。单独的扇形天线适合近距离接收DTMB电视信号，远距离接收需要增加引向器和反射器单元构成更高增益的多单元天线。

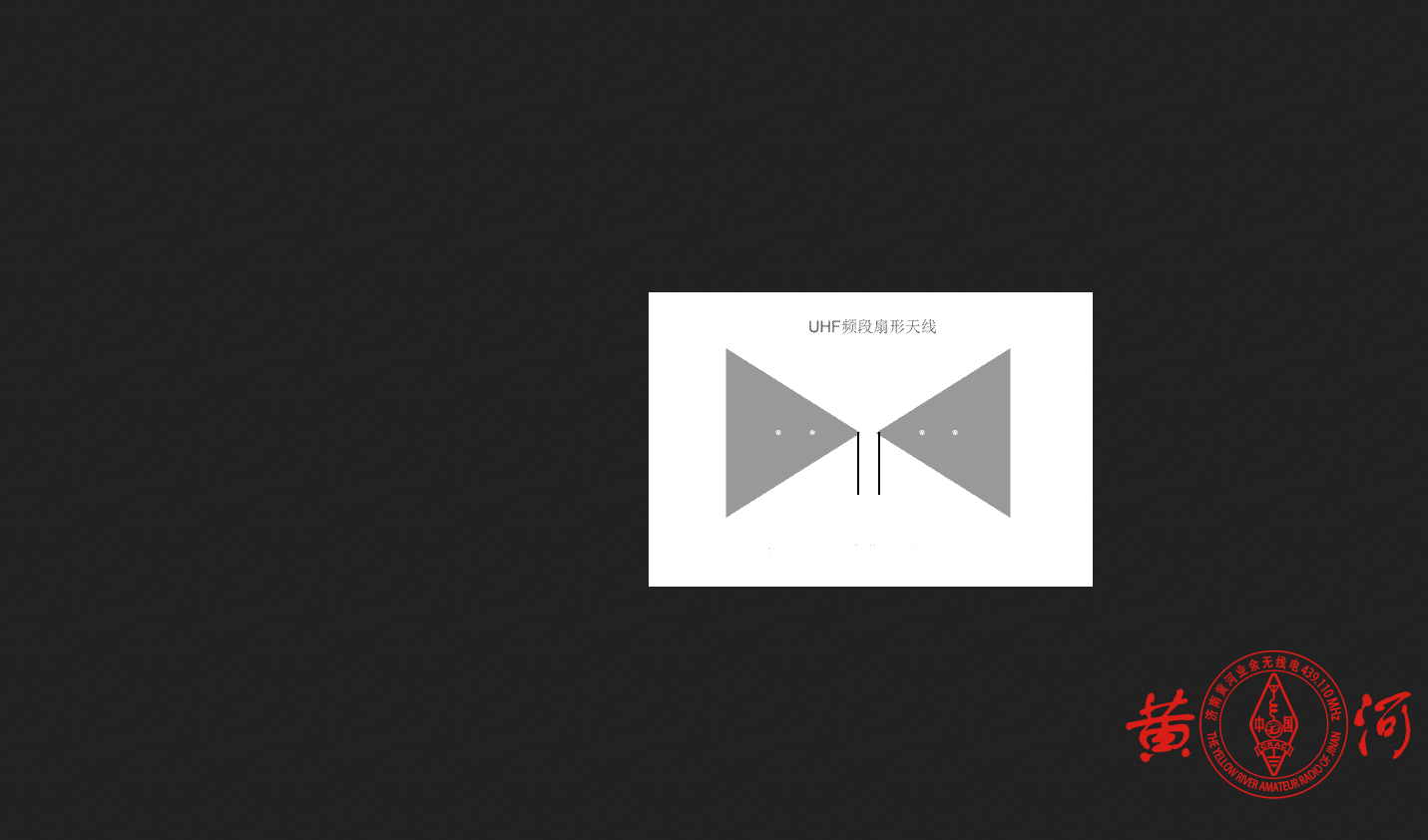

下面是扇形天线示意图：

扇形天线由两块三角形金属板构成，通过安装孔固定在支架上，馈线由中部两顶端引出，输入阻抗约280欧姆。

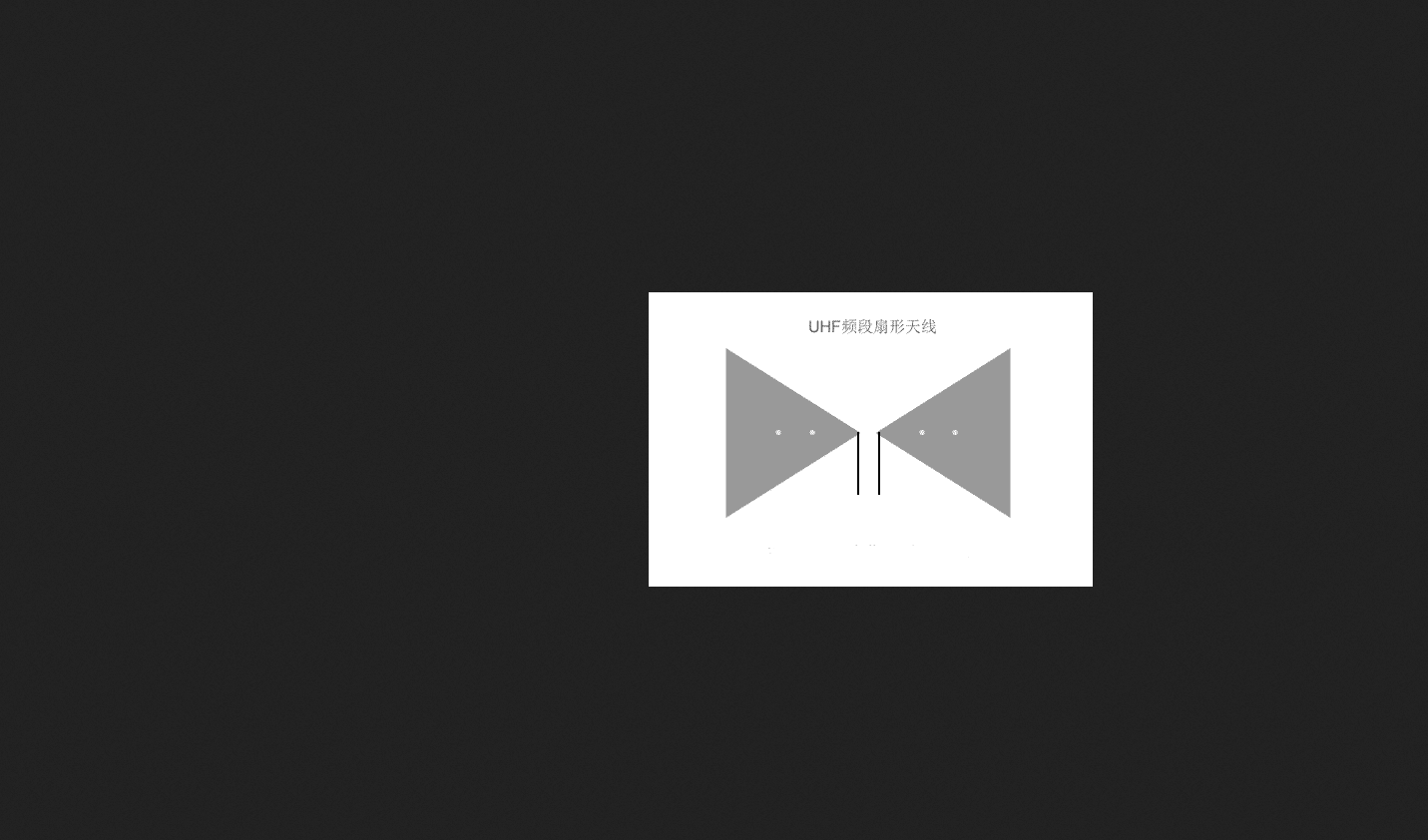

扇形天线尺寸：
三角形金属板选用1到2毫米的板材，连接缋线的那个角的度数为70度（扇形振子的张角），扇形振子两尖端相距16毫米，上下边分别长238毫米，竖边分别高273毫米，扇形天线总宽度（左竖边到右竖边的距离）406毫米。

依照上述尺寸制作的扇形天线可稳定工作于UHF频段，用于近距离的DTMB数字电视信号接收。也可以给其加装反射器和引向器用于中远距离的电视信号接收。

扇形天线由于风阻较高，支架一定要牢固。显然这种天线不适合VHF频段。
