八木天线的原理和自制教程分享

作为电磁换能元件，天线在整个无线电通信系统中位置十分重要，质量好坏直接影响着收发信距离的远近和通联效果，可以说没有了天线也就没有了无线电通信。作为一款经典的定向天线，八木天线在 HF、VHF 以及 UHF 波段应用十分广泛。八木天线由一个有源振子（一般用折合振子）、一个无源反射器和若干个无源引向器平行排列而成的端射式天线。在二十世纪 20 年代，由日本东北大学的八木秀次和宇田太郞两人发明了这种天线，被称为“八木宇田天线”，简称“八木天线”。本文首先介绍了八木天线的原理，其次阐述了自制八木天线的过程，具体的跟随小编一起来了解一下吧。

八木天线的原理
八木天线定向工作的原理，可依据电磁学理论进行详尽地数学推导，但是比较繁琐复杂，普通读者也不易理解，这里只做定性的简单分析：我们知道，与天线电气指标密切相关的是波长λ，长度略长于λ/4 整数倍的导线呈电感性，长度略短于λ/4 整数倍的导线呈电容性。

由于主振子 L 采用长约λ/2 的半波对称振子或半波折合振子，在中心频点工作时处于谐振状态，阻抗呈现为纯电阻，而反射器 A 比主振子略长，呈现感性，假设两者间距 a 为λ/4，以接收状态为例，从天线前方某点过来的电磁波将先到达主振子，并产生感应电动势ε1 和感应电流 I1，再经λ/4 的距离后电磁波方到达反射器，产生感应电动势ε2 和感应电流 I2，因空间上相差λ/4 的路程，故ε2 比ε1 滞后 90°，又因反射器呈感性 I2 比ε2 滞后 90°，所以 I2 比ε1 滞后 180°，反射器感应电流 I2 产生辐射到达主振子形成的磁场 H2 又比 I2 滞后 90°，根据电磁感应定律 H2 在主振子上产生的感应电动势ε1‘比 H2 滞后 90°，也就是ε1 比ε1 滞后 360°，即反射器在主振子产生的感应电动势ε1‘与电磁信号源直接产生的感应电动势ε1 是同相的，天线输出电压为两者之和。

同理可推导出，对天线后方某点来的信号，反射器在主振子产生的感应电动势与信号直接产生的感应电动势是反相的，起到了抵消输出的作用。而引向器 B、C、D 等都比主振子略短，阻抗呈容性，假定振子间距 b、c、d 也等于λ/4，按上述方法也可推出引向器对前方过来的信号起着增强天线输出的作用。综上所述，反射器能够有效消除天线方向图后瓣，并和引向器共同增强天线对前方信号的灵敏度，使天线具有了强方向性，提高了天线增益。对于发射状态，推导过程亦然。实际制作过程中，通过缜密设计和适当调整各振子的长度及其间距，就能获得工作在不同中心频点、具有一定带宽、一定阻抗值和较好端射方向图的八木天线。

八木天线制作过程
八木天线结构如图 1 所示，它由一个有源振子，一个反射器和若干根引向器组成。其中稍长于有源振子的反射器起反射能量作用，较有源振子稍短的引向器起引导能量的作用。有源振子两侧的反射器和引向器使原来的双向辐射变成单向辐射，以提高天线的增益。八木天线结构简单、馈电方便，具有较高的增益，广泛应用于 VHF/UHF 频段。

1、天线尺寸

八木天线的单元数目、长度及各单元间距对天线的增益、前后辐射比及带宽等指标都有很大的影响。八木天线尺寸的理论计算比较复杂，多数情况下是利用一些近似公式、经验数据进行初步选取，或者在一个成品天线基础上进行修改，然后通过实验，反复调整好后再最后确定相关数据。

八木天线尺寸的确定需要从天线各项性能指标中折衷考虑。本天线反射器的长度取 35 cm（0.5λ，波长λ=70cm），三根引向器的长度相等，都取 31cm（0.44λ），有源振子的长度暂取 34cm（0.486λ），实际长度还要在天线调整中确定。

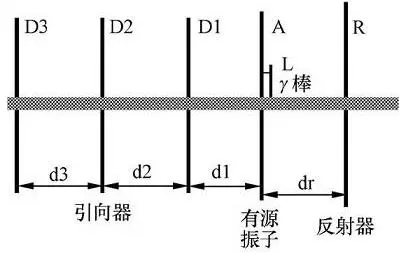

引向器的间距选取有变间距和等间距二种。各单元间距可在 0.1λ到 0.34 入之间选取。引向器的间距取值大时，天线增益高；间距小时，天线的频带特性好。本天线引向器的间距取值 0.2λ。要注意的是第一根引向器与有源振子之间的间距要小一些，一般为 0.14λ。反射器与有源振子的间距也为 0.2λ。天线各单元长度及间距见表 1。

2、γ匹配

天线与馈线连接时首先要解决的是阻抗匹配问题。所谓阻抗匹配就是将天线的输入阻抗变换到与它相连接馈线的特性阻抗值（一般为 50Ω），这样电台输出的功率便能全部从天线上发射出去。

八木天线的匹配方法有多种形式。图 2 是γ匹配连接示意图。同轴电缆的芯线经过可变电容与γ棒相连，电缆屏蔽层接在有源振子的中心，短路棒将有源振子与γ棒连通并可以移动。调整可变电容容量及短路棒位置能使天线达到匹配状态。γ匹配为不平衡型，可以直接与同轴电缆连接，是业余无线电爱好者喜爱的一种很方便的匹配方式。

3、天线制作

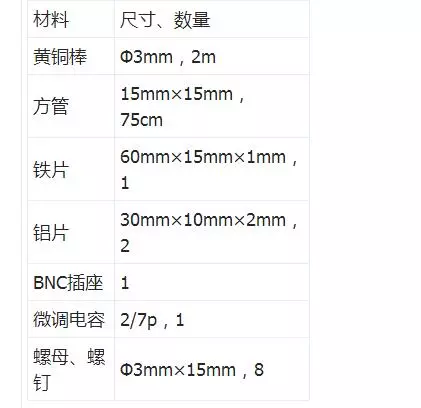

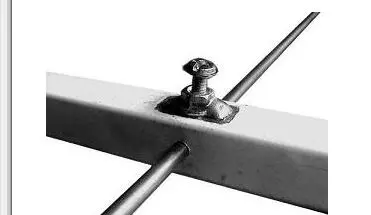

天线制作所需材料参见表 2，所有振子均选用Φ3mm 的铜焊条，横杆可用 15mm&TImes;15mm、长 70cm 的方管或铝合金材料。首先按照表 1 的尺寸剪好 6 根铜棒，在方管相应位置上做好打孔记号。选用Φ3mm 钻头，用台钻在方管的 5 个孔位上将方管打穿，使铜焊条刚好能插进横杆。为便于调整、拆卸，可在振子的上方再钻一个孔，焊上一个螺母，旋紧螺杆，就可以将振子固定住。见图 3。注意在方管上打孔最好用台钻，用手枪钻不易控制方向，容易造成振子倾斜。

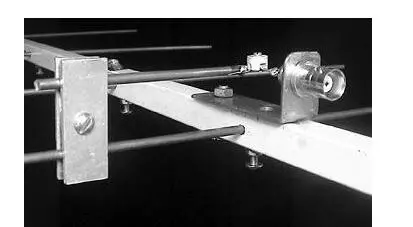

找一块 60 mm&TImes;15mm、厚 1mm 的铁片，弯成直角并钻好孔。长边固定在横杆上，短边装上 BNC 插座，插座的中心到有源振子的垂直距离约 20mm。将铁片与方管间的油漆锉掉以保证接触良好。短路棒可找两块尺寸为 30 mm&TImes;10mm、厚约 1—2mm 的铝片或铜片制作。在两块铝片中间打一个孔，装上螺钉，夹在有源振子和γ棒上，调整这二根铜棒的间距在 20mm，如图 4 所示。最后将瓷片电容焊在 BNC 插座的芯线及γ棒上，天线制作便完成了。

4、天线调整

影响八木天线性能的因素很多，八木天线的调整也比其他天线复杂一些。业余条件下我们主要调整天线的两个参数：谐振频率和驻波比。即将天线的谐振频率调整在 435MHz 附近，并且使天线的驻波比尽可能接近 1。

将天线架起距地面约 1.5m，接上驻波表开始测量。为减小测量误差，连接天线至驻波表及电台到驻波表的电缆尽量短一些。本天线有三个地方可以调节：微调电容的容量、短路棒的位置和有源振子的长度。具体调整步骤如下：

（1）将短路棒固定在距横杆 5～6cm 处；

（2）发信机频率调至 435MHz，调节瓷片电容使天线的驻波最小；

（3）从 430～440MHz，每间隔 2MHz，测量出天线的驻波，将所测数据作图或列表。

（4）观察驻波最小时所对应的频率（天线谐振频率）是否在 435MHz 附近，若频率偏高或偏低，可更换一根稍长或稍短几毫米的有源振子重新测量驻波；

（5）稍许改变短路棒位置，反复细调瓷片电容，使天线驻波在 435MHz 附近尽可能小。

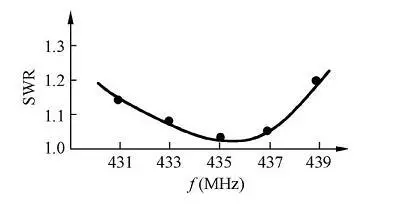

天线调整时每次调节一处，这样容易找出变化规律。由于工作频率较高，各项调节的幅度都不要太大。如串接在γ棒上的微调电容调整好的容量大约是 3～4pF，改变零点几皮法（pF）都会引起驻波很大变化。另外，横杆长度、电缆位置等许多因素也会对驻波的测量产生一定的影响，这是我们在调整过程中需要注意的。图 5 是天线调整好后驻波（SWR）的测量结果。
