短波天线架设笔记-BI4PDD

时间：2020年9月13日上午10点30.

地点：青岛，城阳区。

人物：我自己。

今天是个礼拜天，天气秋高气爽。本来准备周六架设的天线，因为一场雷阵雨而搁浅放到了今天。此天线是我上次架设的端馈天线的改进版本，上个天线经历了一年多的风吹雨淋，天线本身长度发生了变化，驻波比已经破三。借着上个月小区物业处理过期太阳能机会，让我拆了下来。

关于端馈天线，我已经使用了三个版本，其中前两个是从淘宝上购买的制式成品端馈。第三个是自制49比1的巴伦。多少还算是有些心得。端馈天线的接收效果，以及对架设环境的要求都相较于偶极要好。但是有利有弊，高比例巴伦的发射效果堪忧，尤其是像FT8等高强度长时间使用，巴伦磁饱和发热严重。插损也比普通1比1，1比4的巴伦要大不少，所以这次架设之前，我就改进了巴伦，自制1比9巴伦。通过两周的户外测试，效果不错。好了，长话短说进入正题。

熟悉青岛的朋友都知道九月的青岛“秋老虎”余威尚在，中午天气还是比较热的，我特意选择在比较热的10点之后出来安装，主要是考虑到小区里无处不在的大妈们，这个时间段大妈们回家避暑，正好可以少一些质疑，能给自己少点麻烦。于是我在家换好长衣长裤，戴好帽子。准备了手套，矿泉水，梯子跟天线以及必要的工具。



做为一个热爱业余无线电的HAM，无时无刻不与各种“反动势力”作斗争，明明我们是合法的，却搞得像做贼一样要偷偷摸摸，好多朋友也因此抱怨止步于UV段，毕竟相较于HF段，UV的天线还是比较容易搞定的。其实我觉得这恰恰是证明我们所做的事情是有意义的，各种阻力其实是普通大众对无线电的无知造成的。只要坚持下去，不忘记初心，中有拨云见日的那一天。

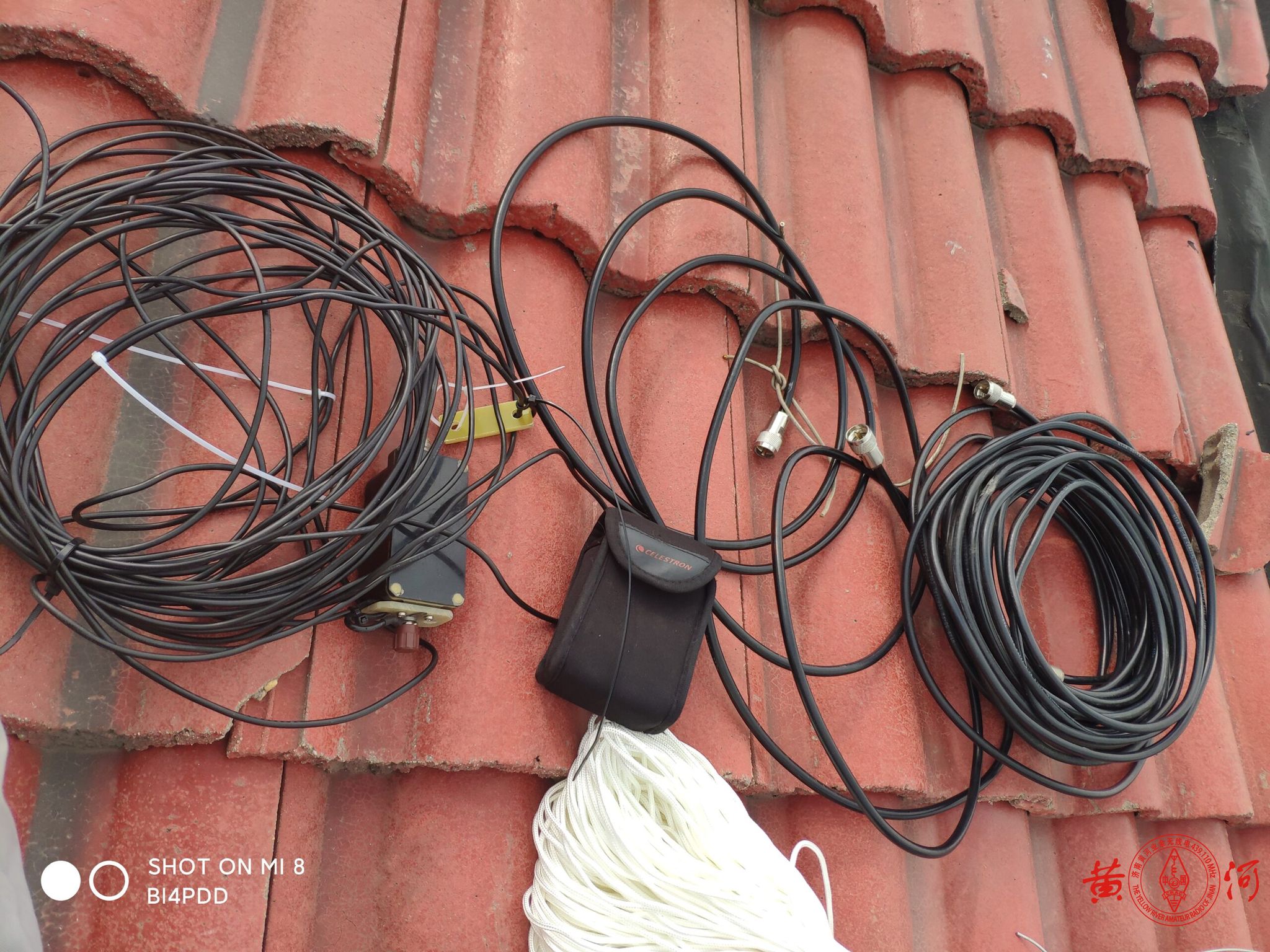

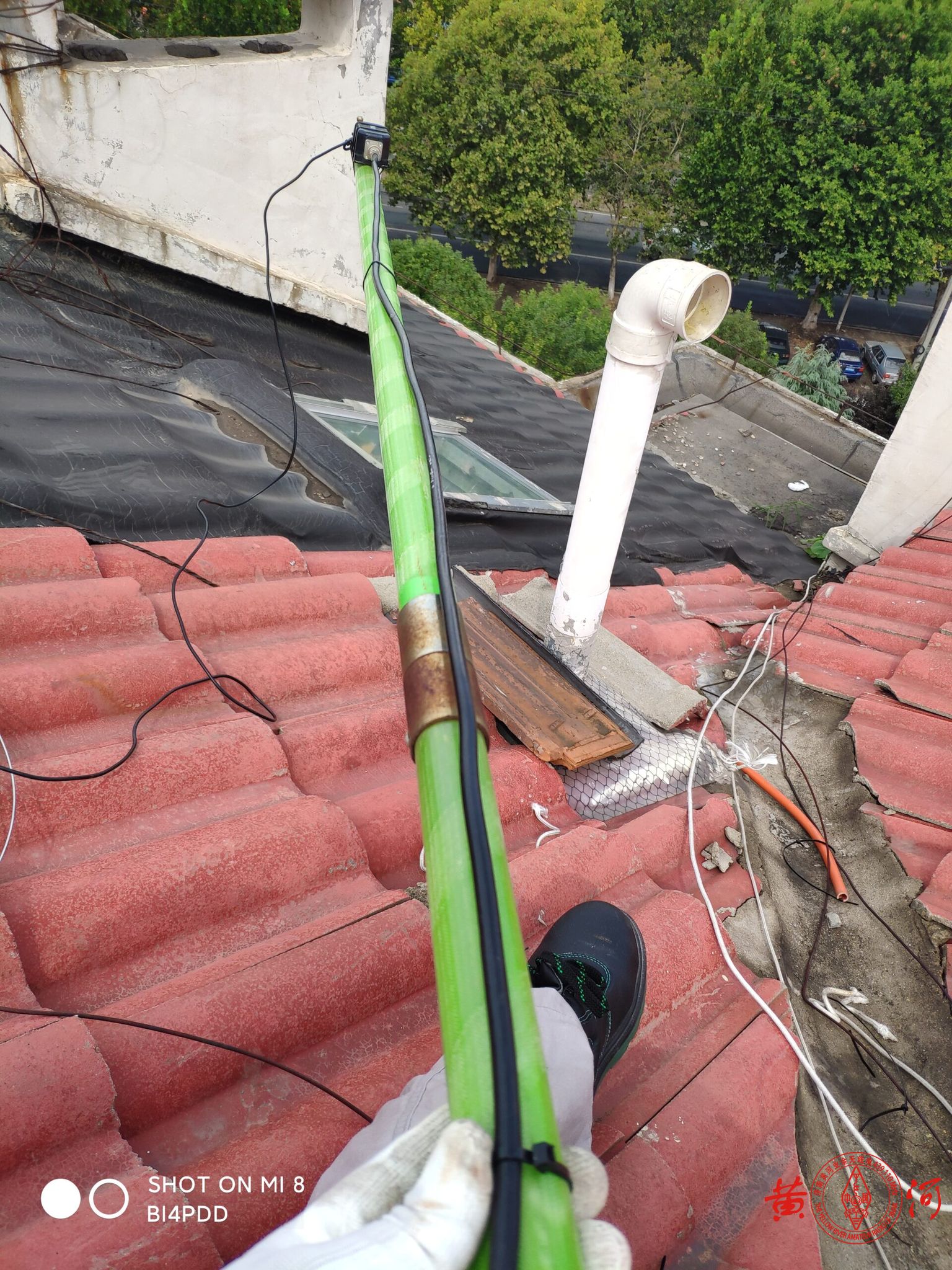

感慨完毕，开始干活。我所在的小区是老小区，坡顶，平时没什么人上来。故上次直接把撑杆扔在上面。我采用的支撑杆是4.5米的电气用零克棒，用扎带把巴伦固定在顶端，并把尼龙绳一起拴好，在这里我提醒下大家，风绳一定要提前系好，别等到架起来固定好了发现风绳扣高高在上，那就傻眼了。

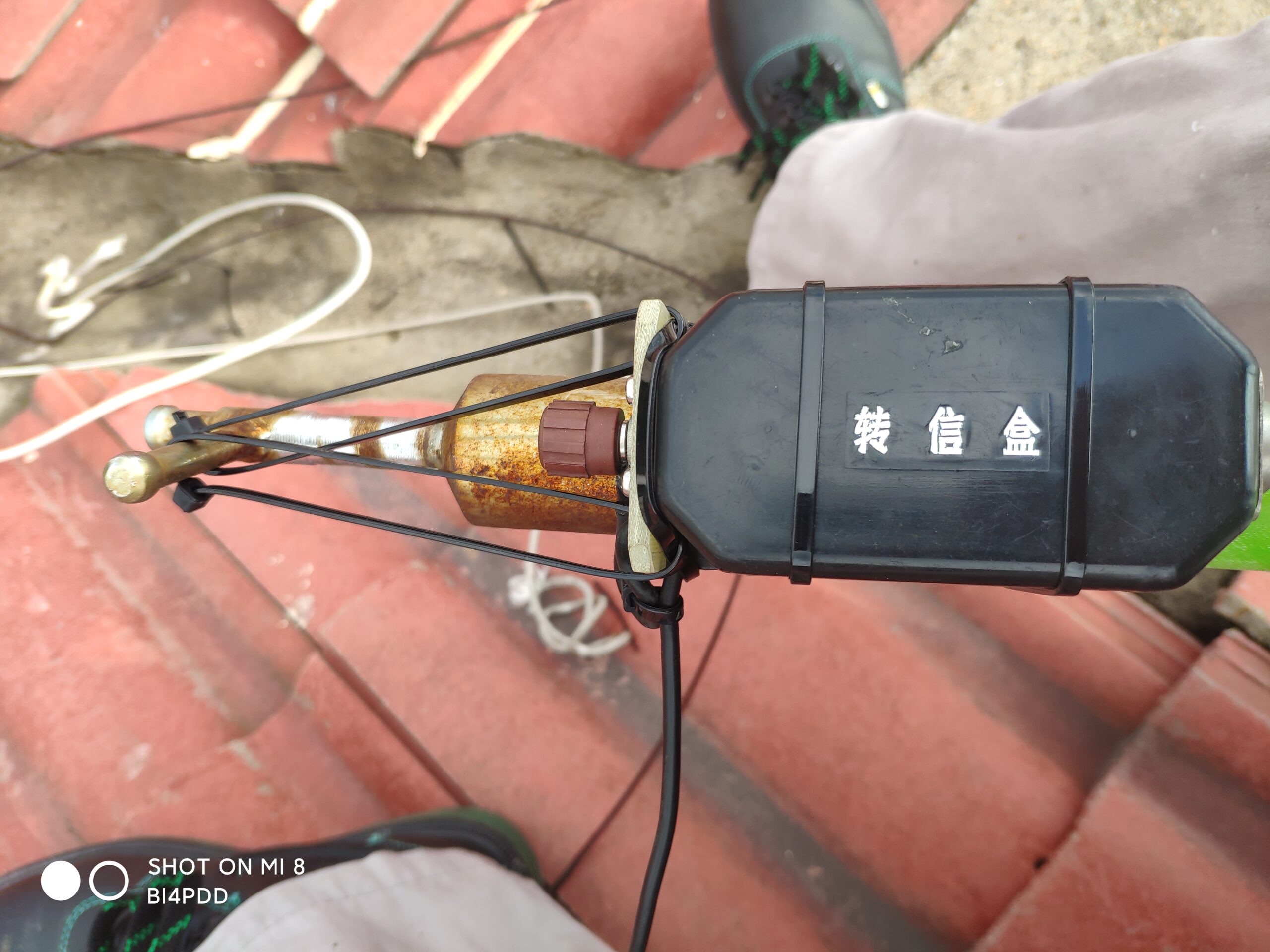

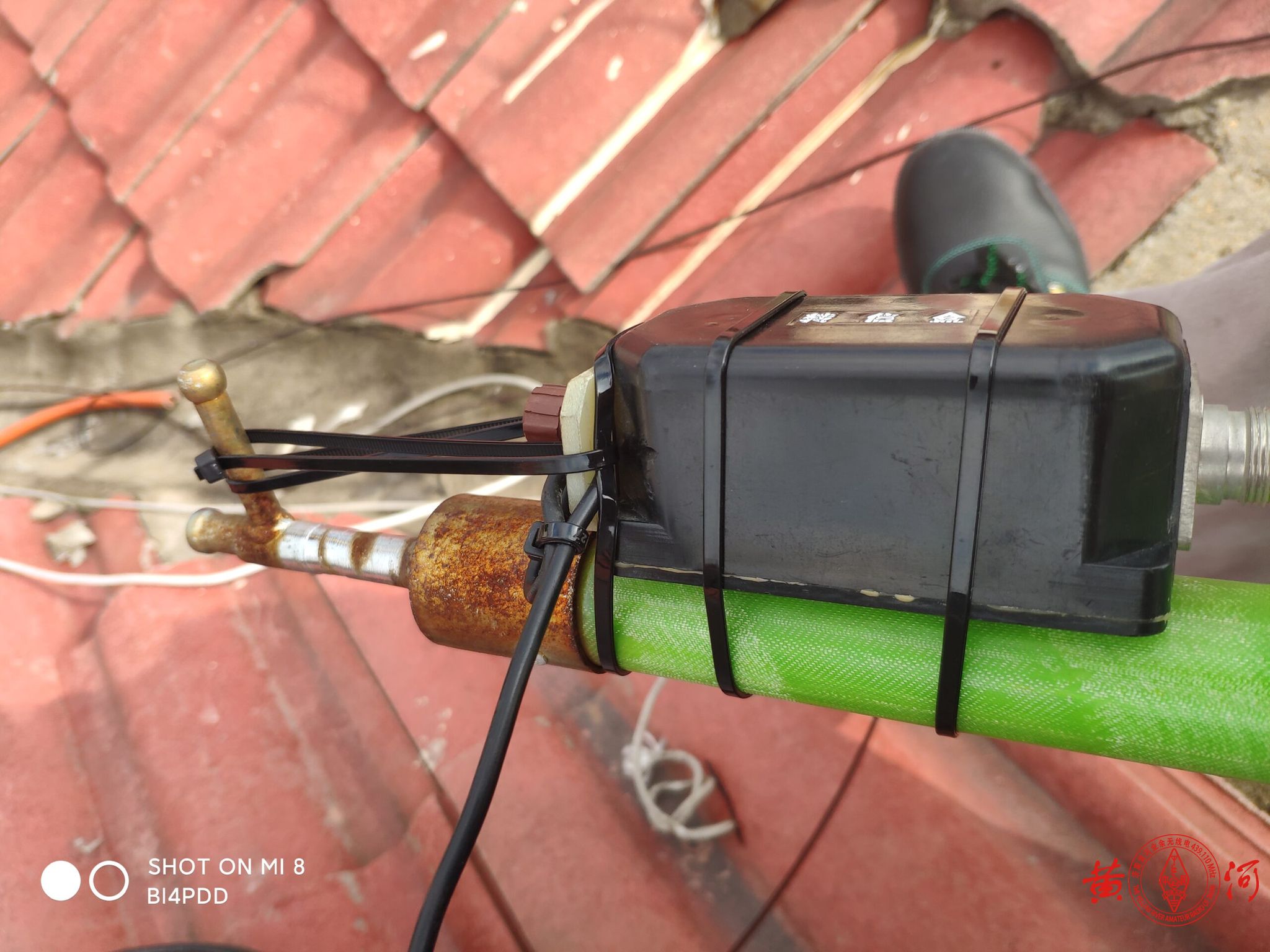

巴伦固定侧面特写见下图。对了，关于扎带我采用的是防紫外线的，淘宝有卖。贵不了多少钱，却能让你一劳永逸，正所谓细节决定成败。但也不能事无巨细，干活的时候多动脑，该仔细的一定要认真检查，该糊弄就要糊弄。否则都高标准严要求，这活就不用干了。

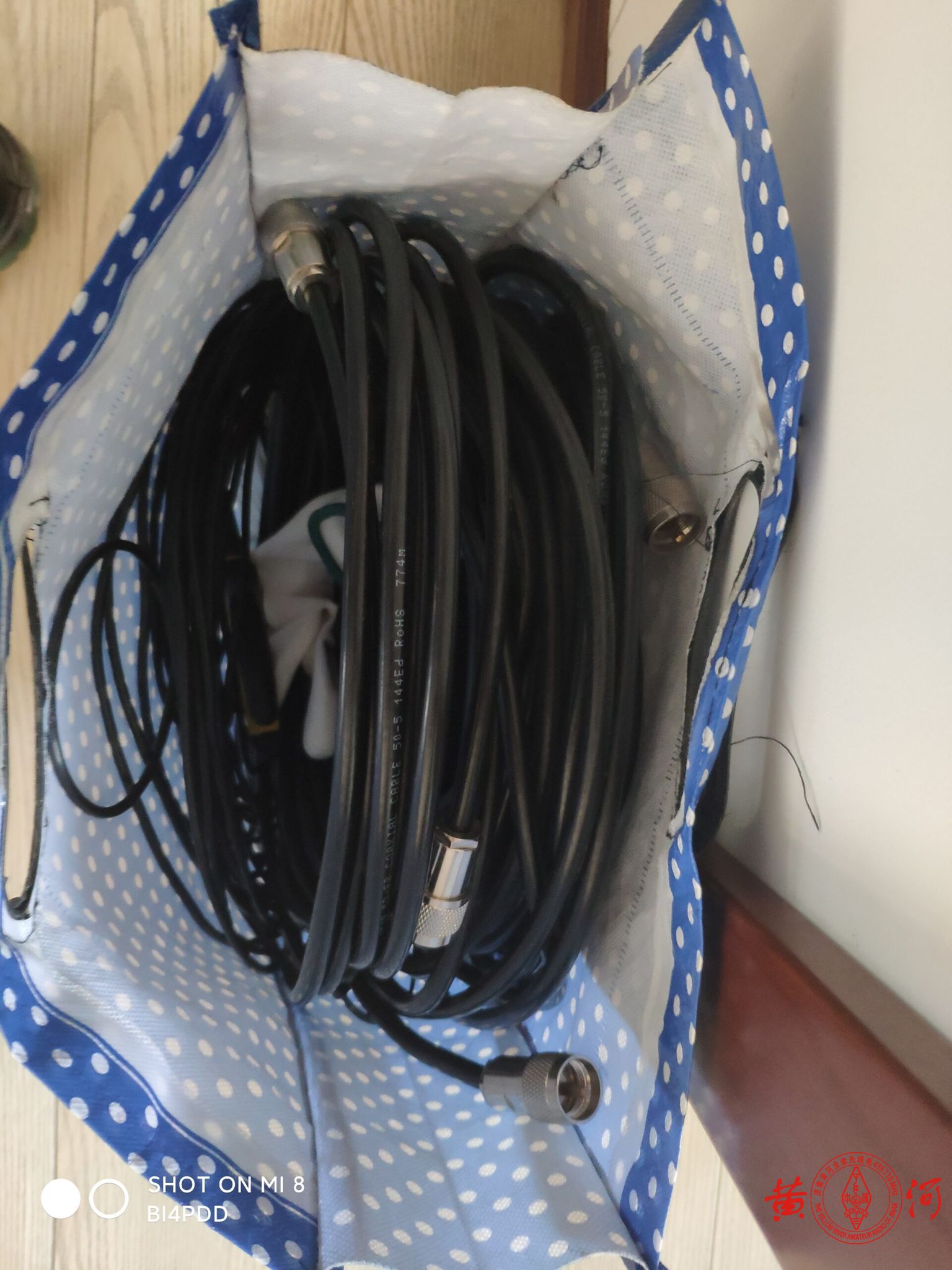

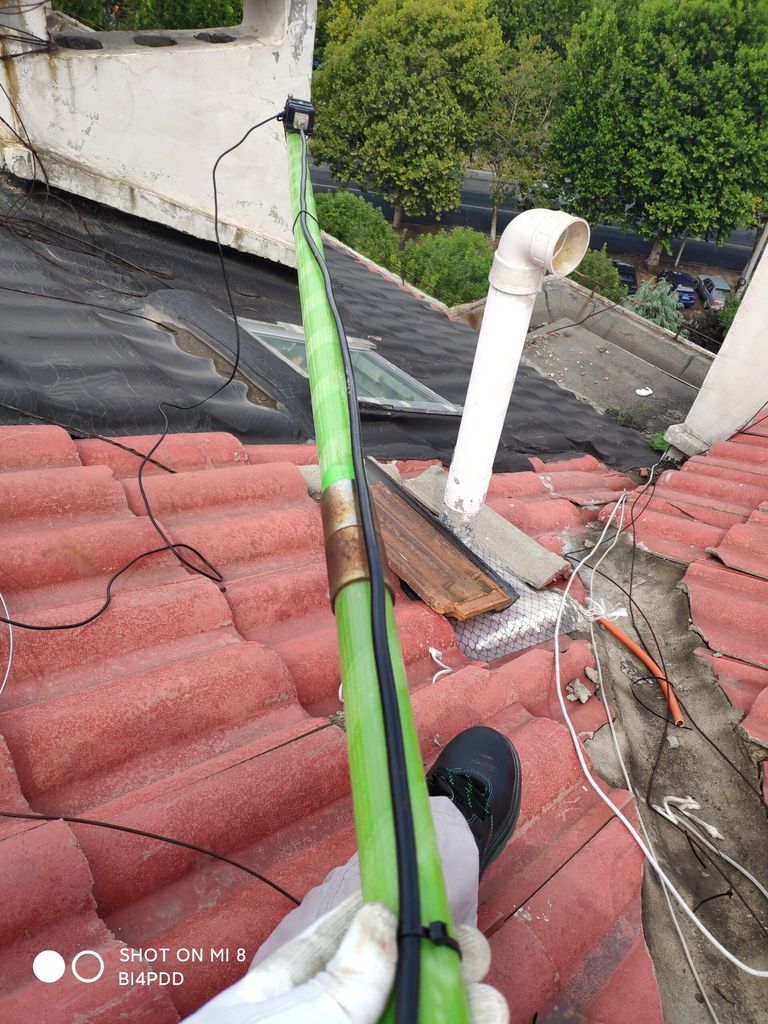

固定好巴伦，我把50-5的馈线顺着支撑杆用扎带绑了下，免得重力直接拖拽接头。毕竟20米长的馈线可不轻，再说万一刮风呢。

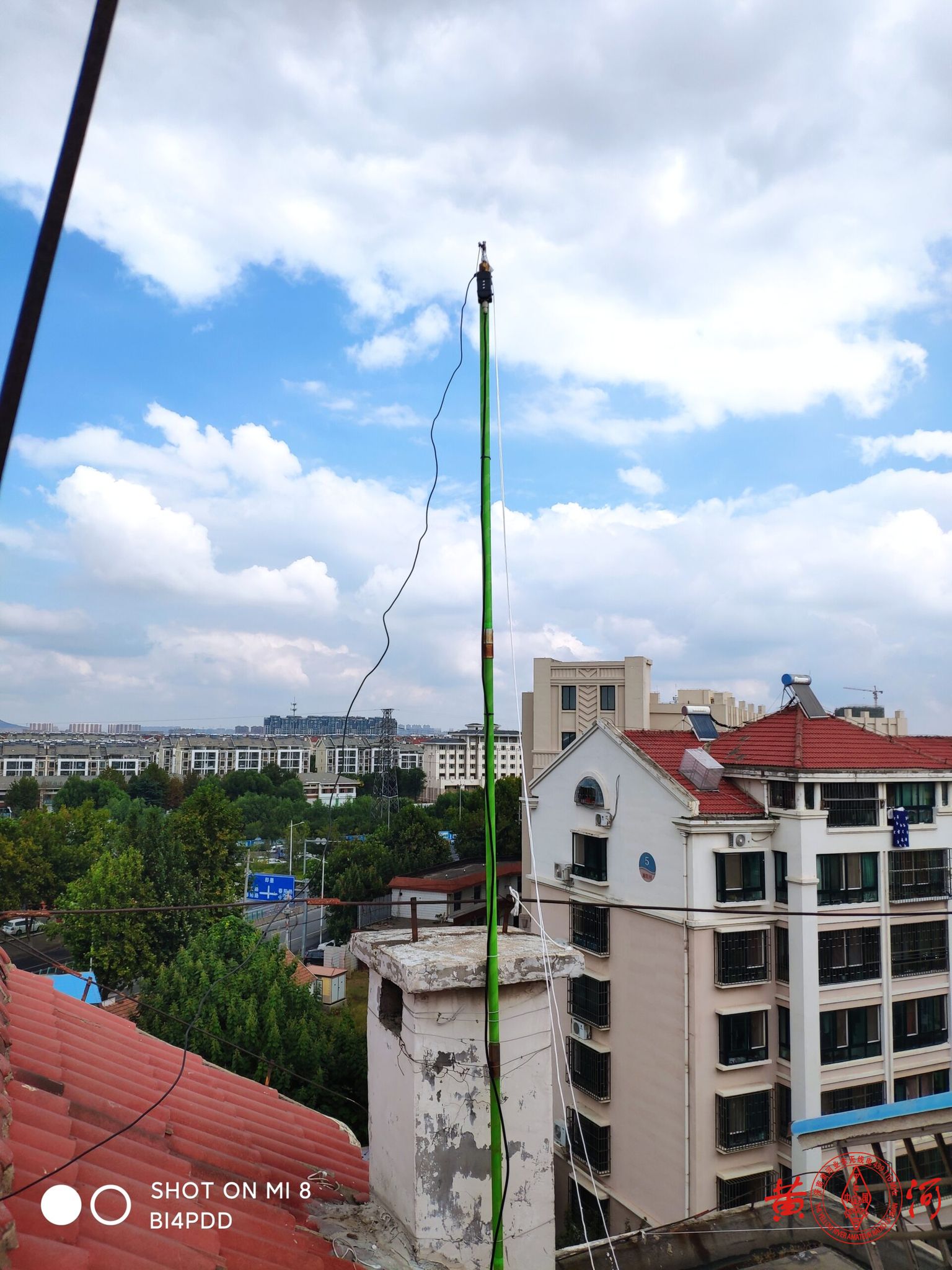

准备完毕，一只手扶着另一只手把事先准备好的铁丝捆住杆子，这样连续困扎了5道。我一个人捆扎过程无法拍照，大家看看我困扎完毕后的样子吧。

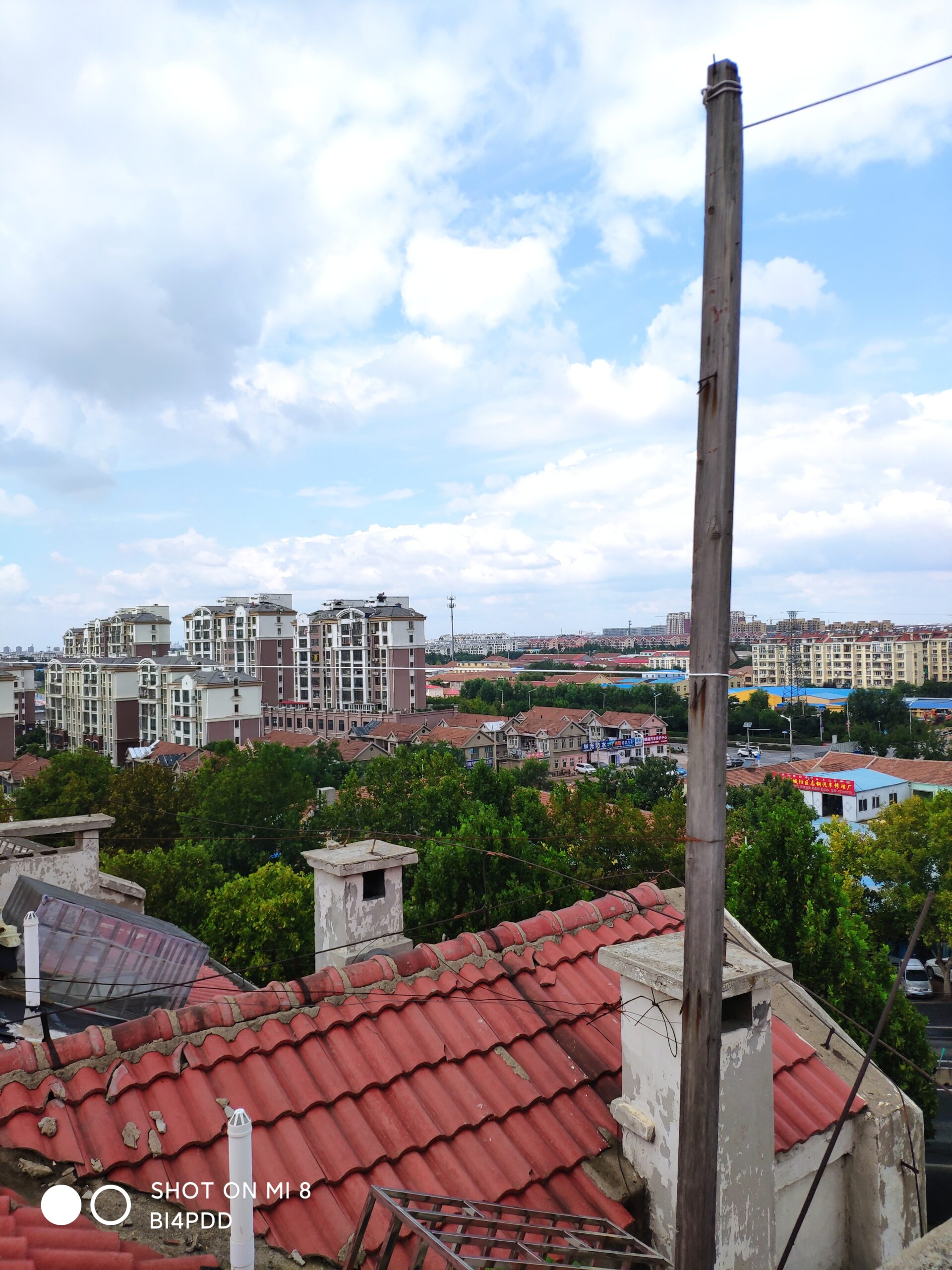

架设好一段，就要准备另外一段的支撑问题了。正好上次架设天线用的木棍还在上面，同样的方法绑在了另外一个吸油烟机风道上。为了安全期间，我又在受力点的反方向拉了两道风绳。一根铁丝，一根尼龙绳。

架好两根支撑杆，拉紧振子后就把二十米馈线顺开捋直，接上天分走一波。这样来来回回的折腾了四五遍，终于把谐振点调整到了最佳位置。很多人以为买回来成品天线架好就用，其实这是错误的。短波天线受架设高度跟环境影响很大。为了以后省事，架设的时候一定要多费点事。

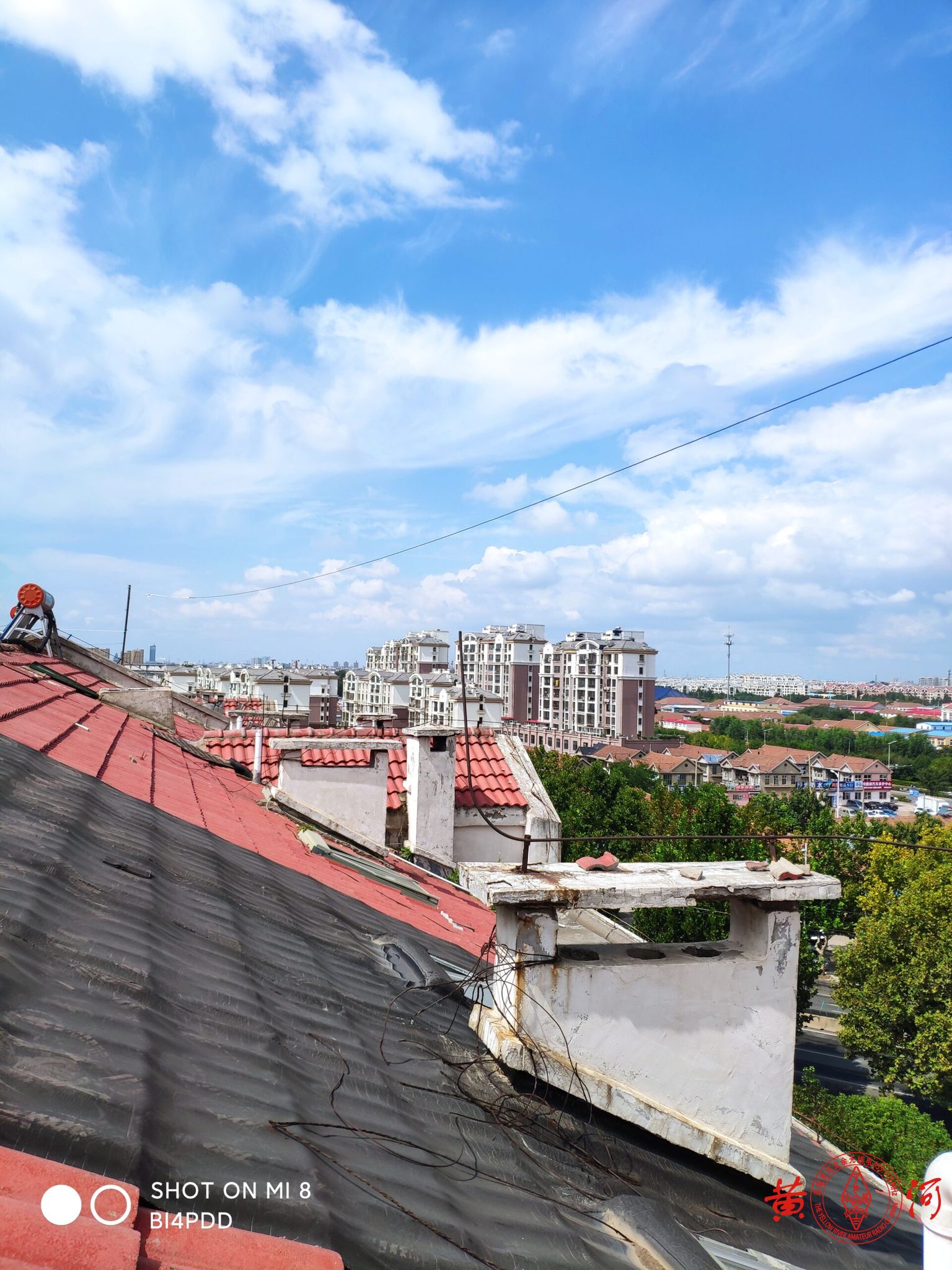

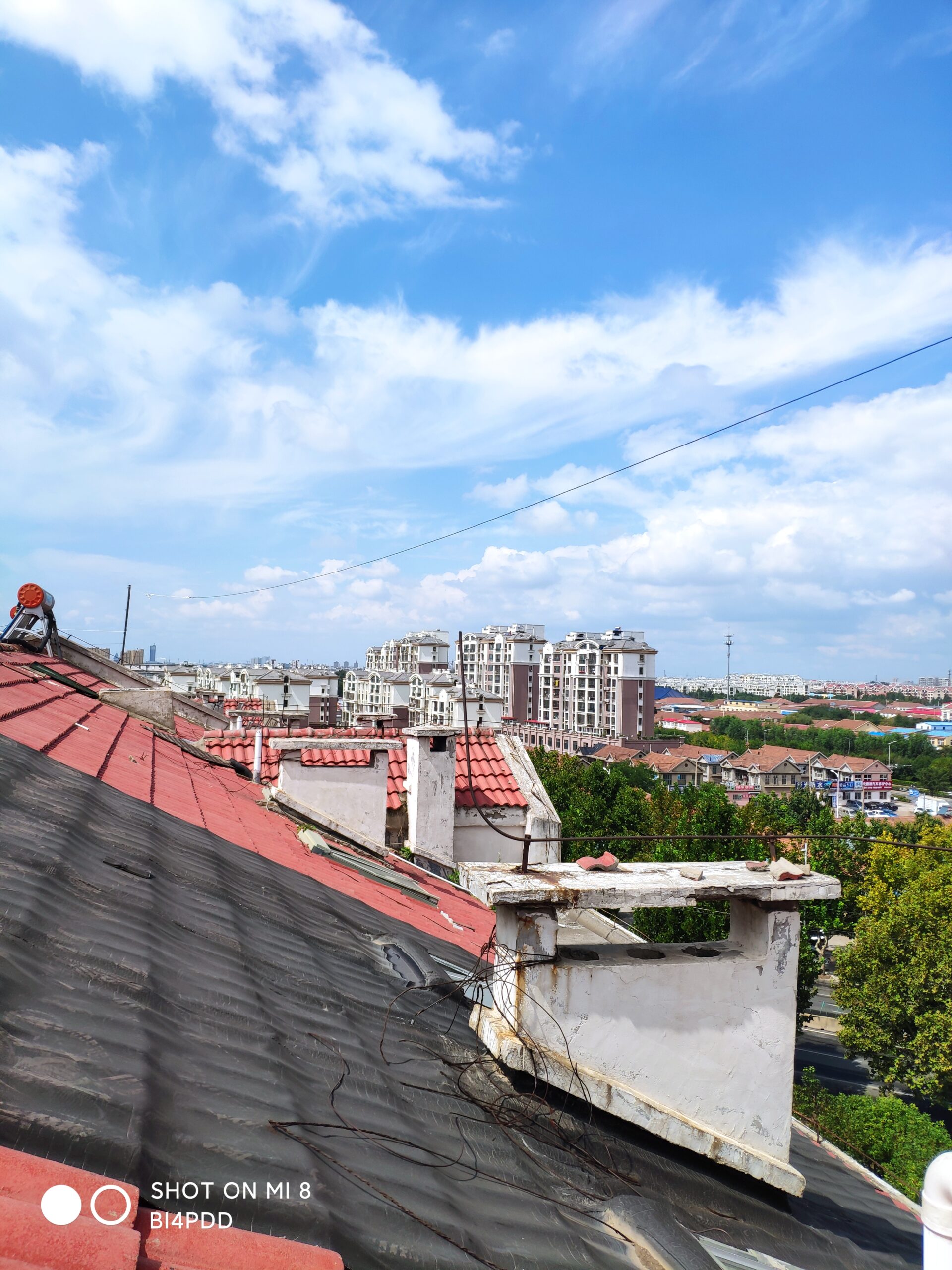

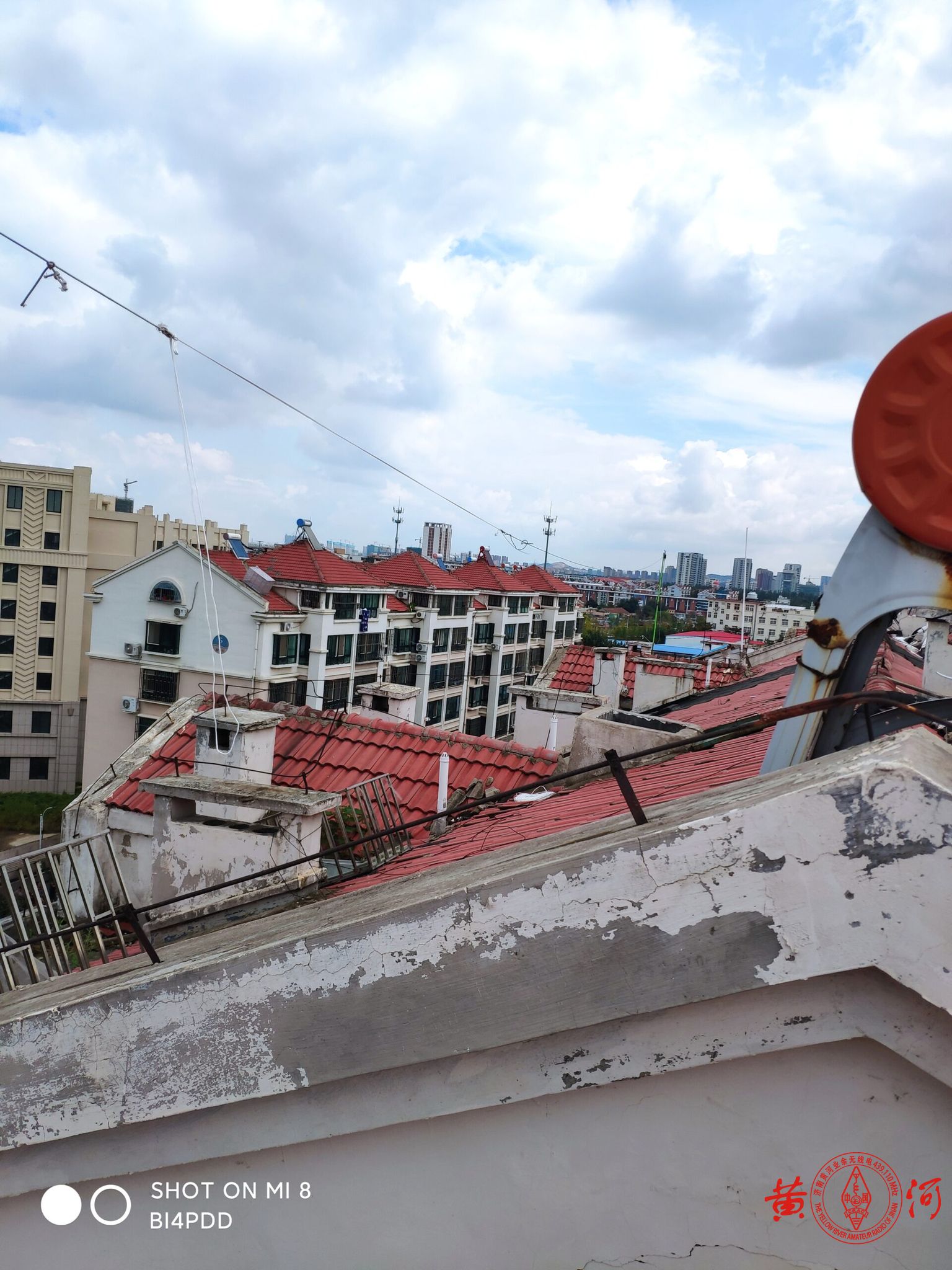

调整好之后，把扎带用剪刀修剪了，把多余的绳子系好了。随风飘扬不是什么好事，既不美观也容易招惹是非。下去之前把干活的垃圾带走，不管到哪，爱干净讲卫生绝对是一个好习惯。最后给自己的天线拍个美照留念一下，全程历时两个小时，此时已经中午。

尾语：

世上无难事，只怕有心人。相信在业余无线电的路上肯定有这样那样的困难，少一些抱怨，多一些行动。玩无线电如此，做人亦如此。
