用小米1青春版手台改装25W基地台 BG4IRQ 1210

为什么要用小米1手台改基地台？有很多的理由，最重要的一条就是，闲的！

不过小米1青春版手台虽然在HAM眼里几乎一无是处，但有一个重要的好处就是可以手机蓝牙置频，接上一只25W的射频功放，就成了一只基地台。花65块买了只旧小米1青春版手台，拆出机芯，上网买了只便宜的建伍868G车台，拆出功放模块，本想自己做收发转换电路，看了看淘宝有卖成品板的，于是定了只成品板，懒就一个字，没办法。有成品板，制作就简单了，找只合适的外壳，把射频功放部分装上，加了一块2MM厚铝板，不是为了帮助散热，是为了帮助吸热，增加壳体的热容量，毕竟我选的外壳比较小，完全依赖壳体散热，会散热不足，加散热片风扇又会增加体积，于是加块铝板增加热容量，让温度上升的慢一点，等温度升起来，早就通联完了。小米手台用一只7805串接2只镇流器里拆出的IN4007二极管降压供电，手咪接口用了一只五针的航空插头，原先这个航空插头要同时负责写频，这次不用了，装机过程非常顺利，有成品板什么都好办了。小米手台的频道选择旋钮、开机键、音量键都接出来，装到面板上，指示灯也是，试机很顺利，发射正常。但后来接上我的9单元八木，收发转换电路总是误动作，分析原因，应该是9单元八木天线接收到的杂散信号过强，让收发转换电路产生了误动作，办法很简单，在收发转换电路的三极管基极上对地接上一只10K电阻增加抗干扰能力，再次试机，OK了。至此，以后就用这只拼装的基地台与大家通联了，破电台有扰各位雅听，还请见谅。

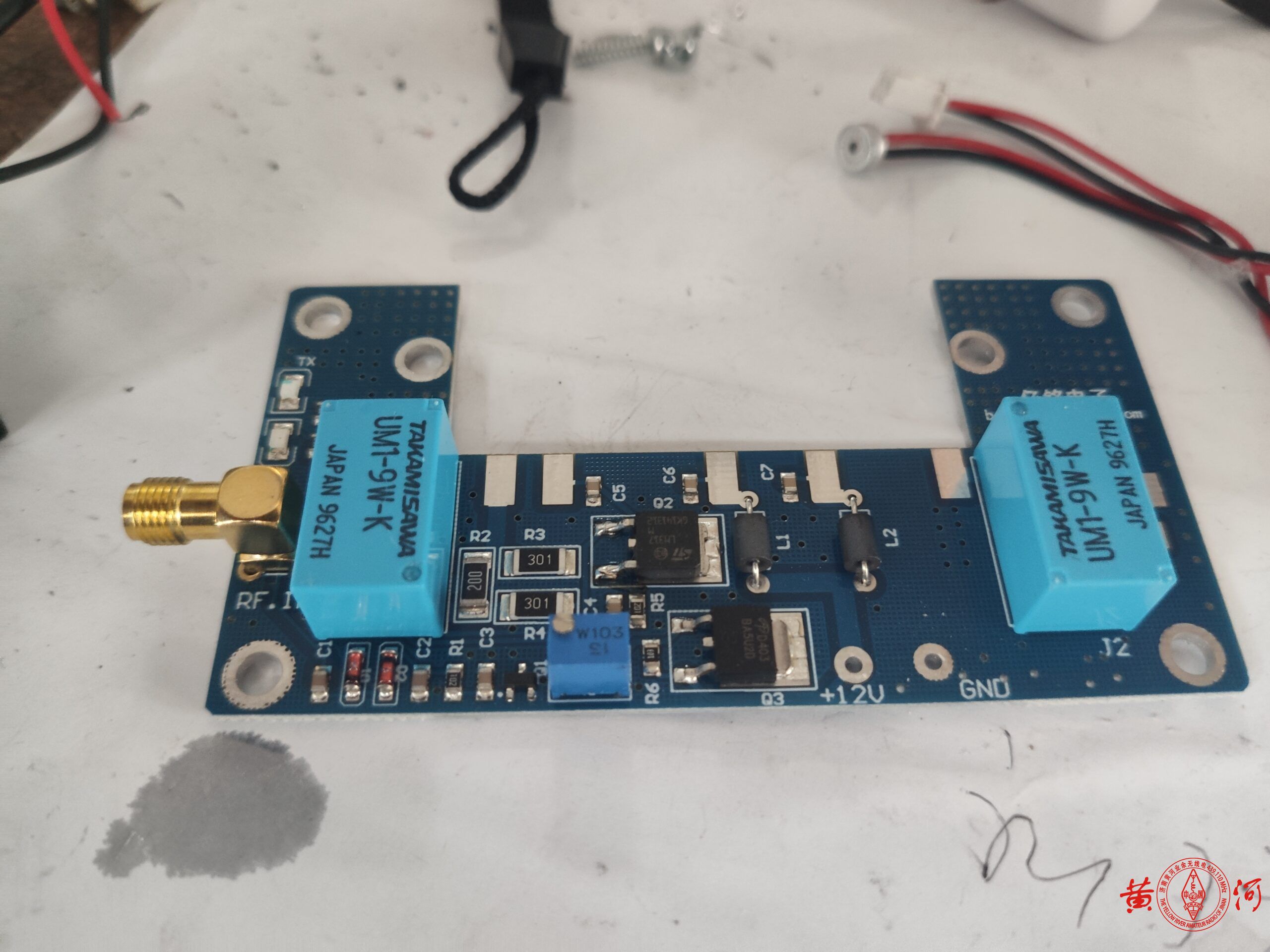

成品手台放大板，装上合适的射频模块就OK了

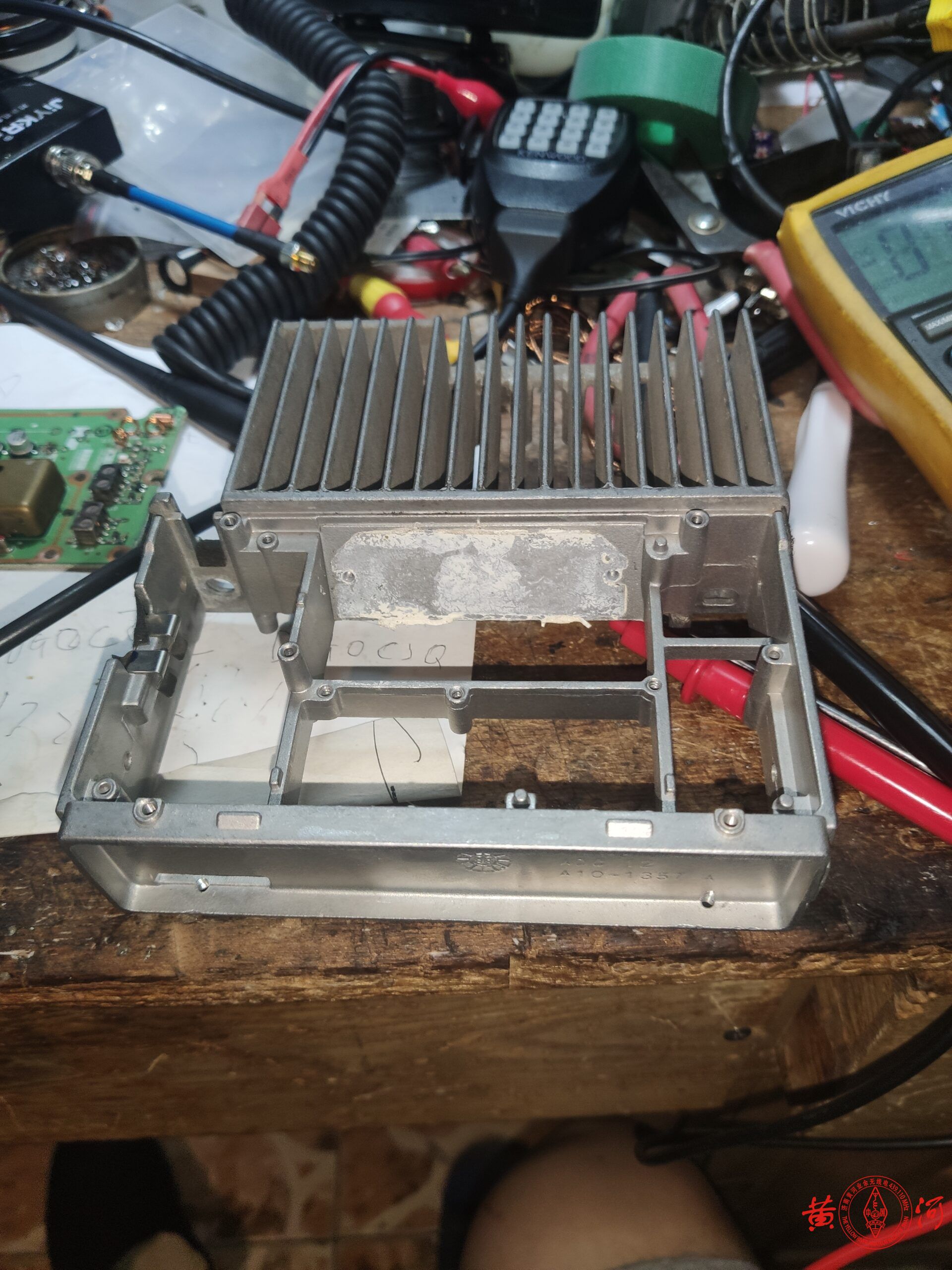

拆掉功放模块和板子的车台

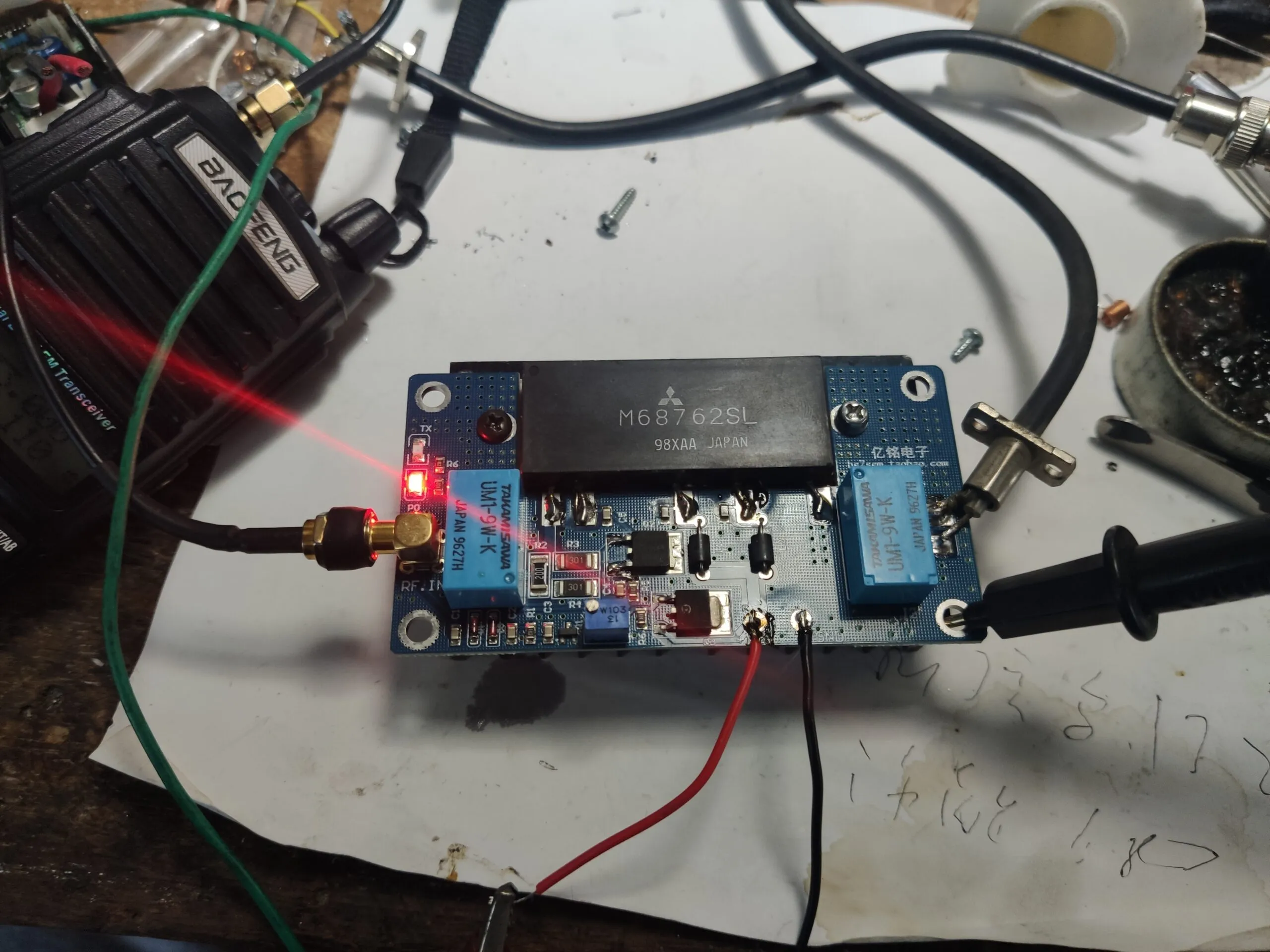

把拆出的功放模块装上板子，测试过程没拍，反正装上就好。

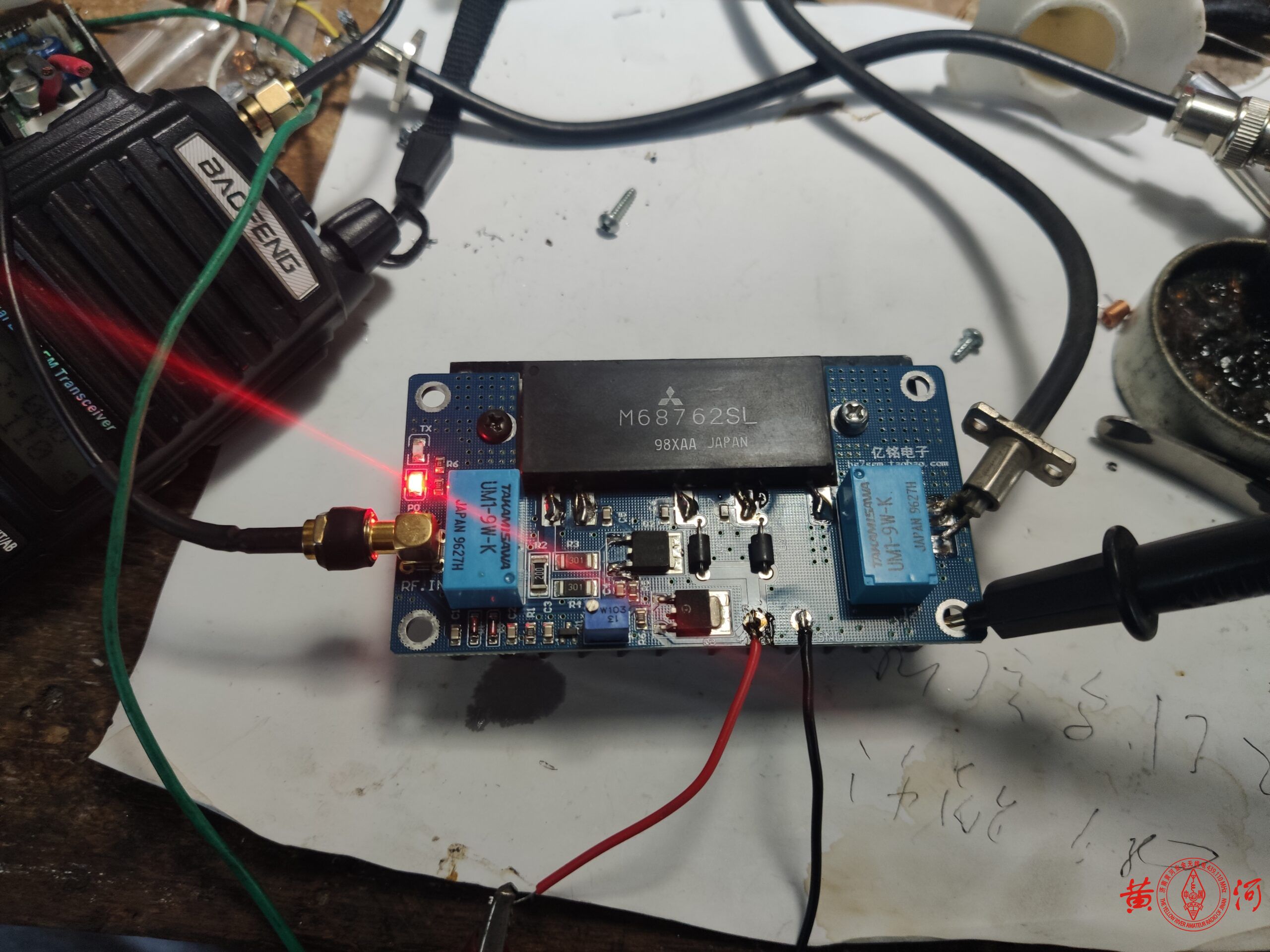

测试能到23W 这块68762SL工作频率实际应该在400M一下，但我拆出的这块不错，竟然能工作在430-440还有23W的功率。

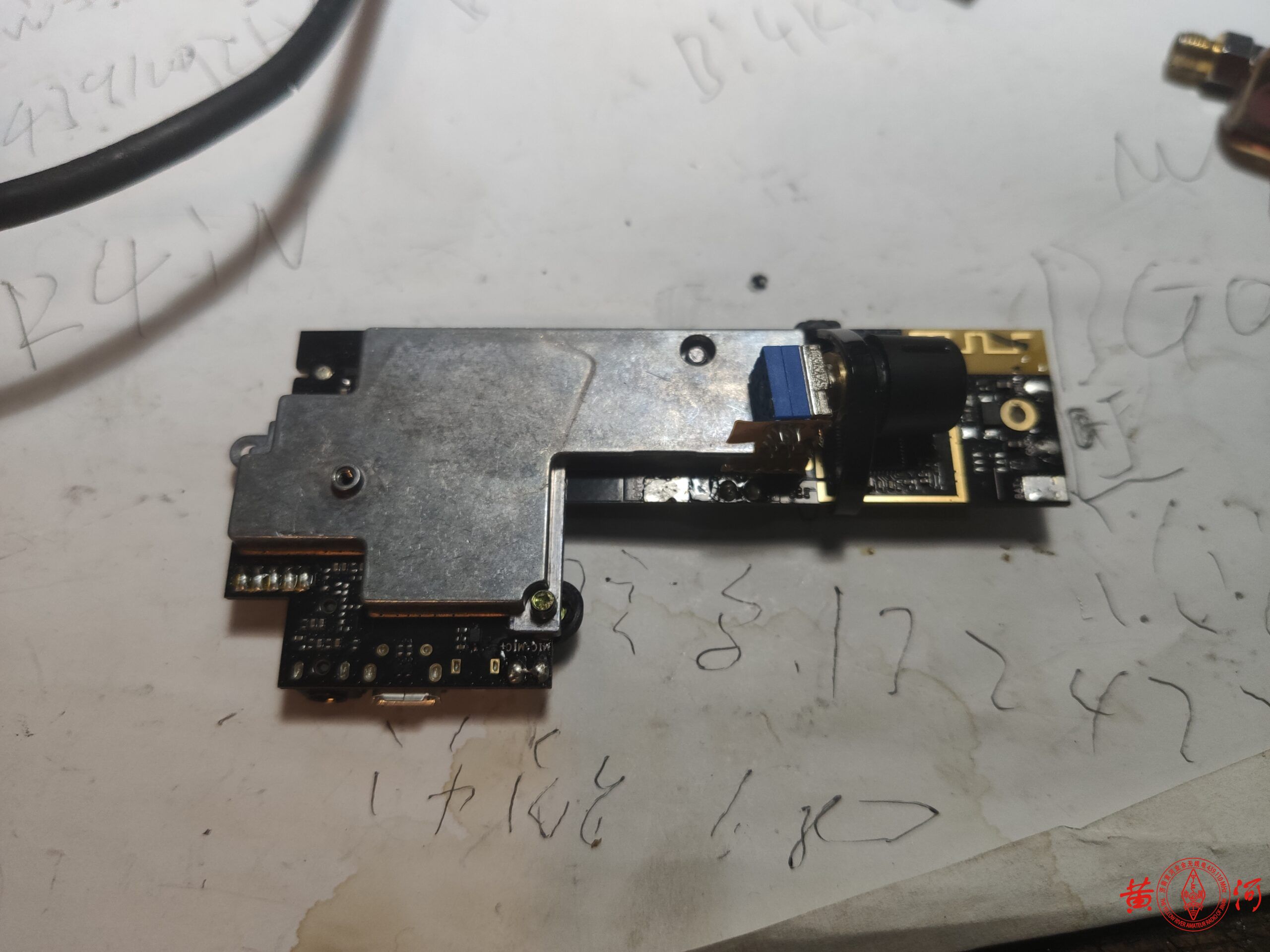

小米手台的机芯，拆机过程不拍了

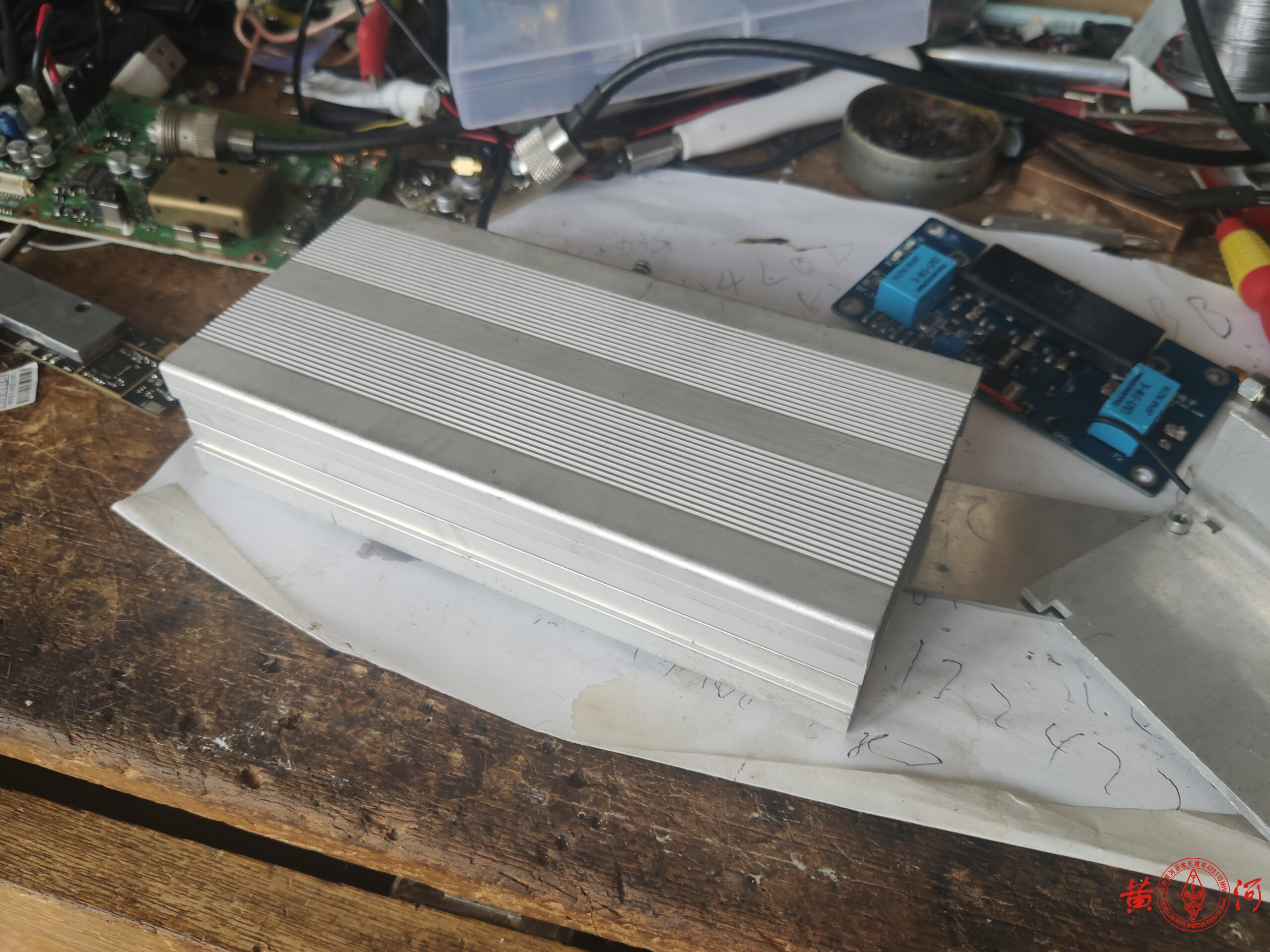

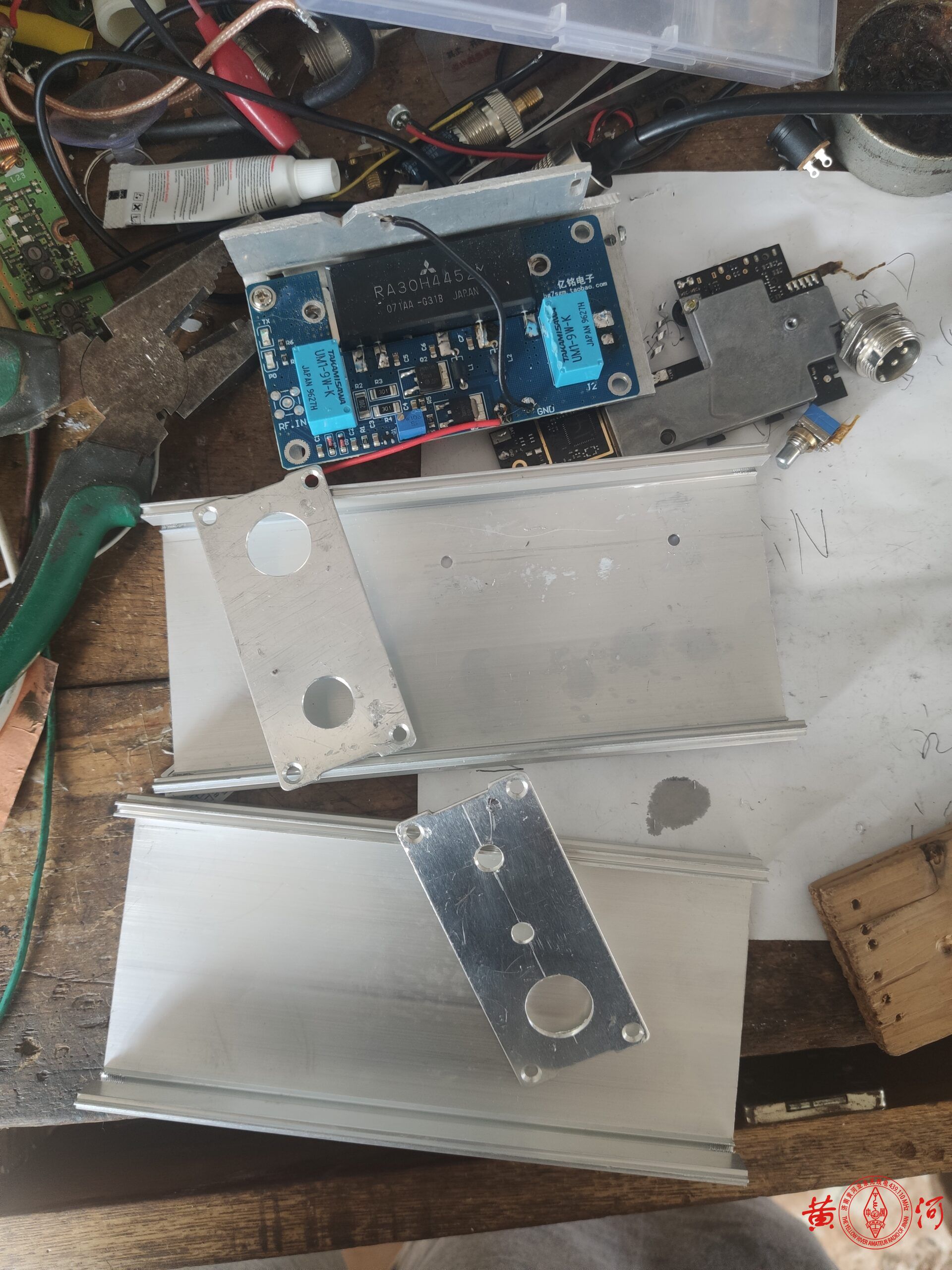

外壳

面板和背板打孔

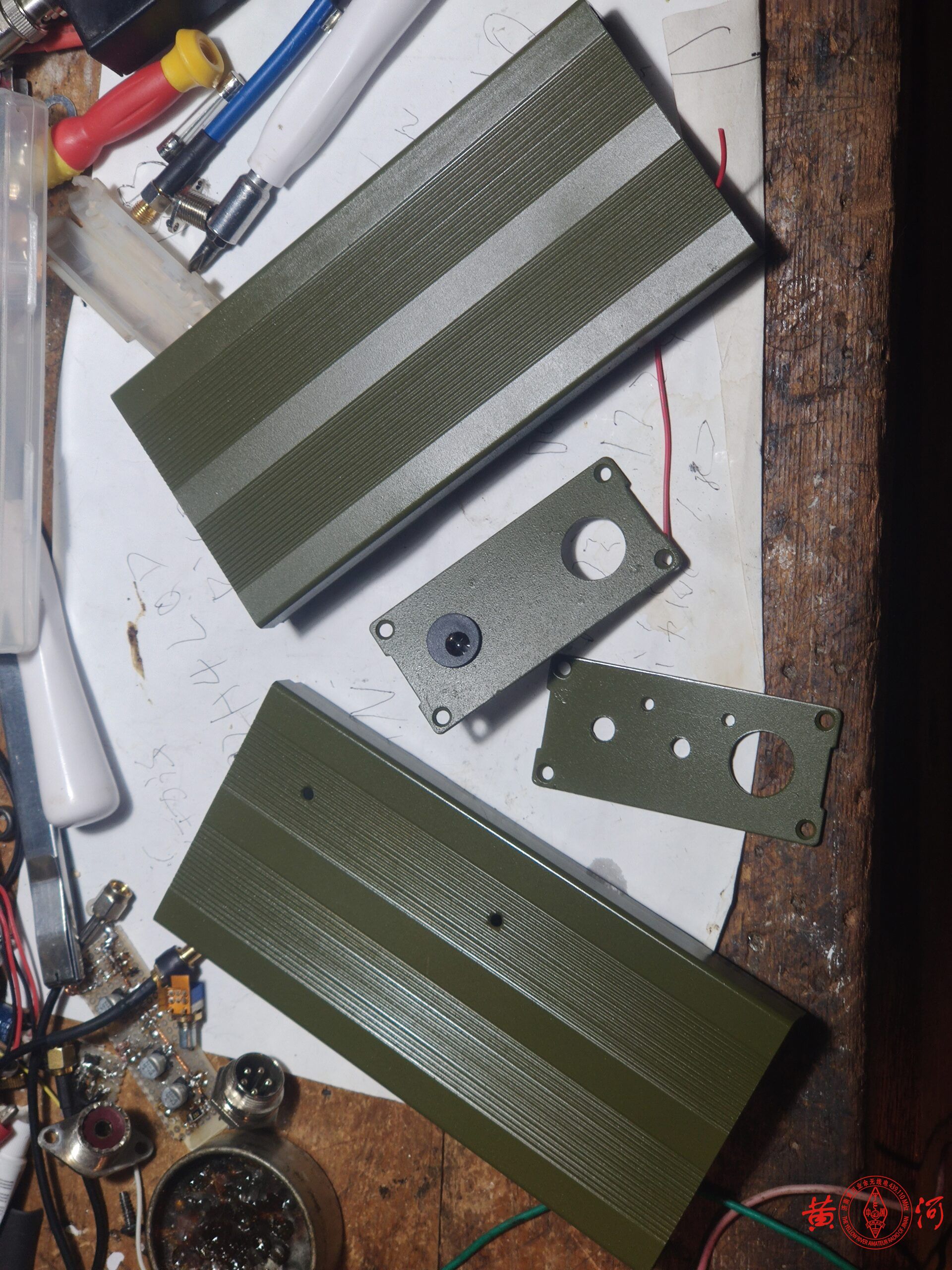

个性一点，喷成了军绿色。

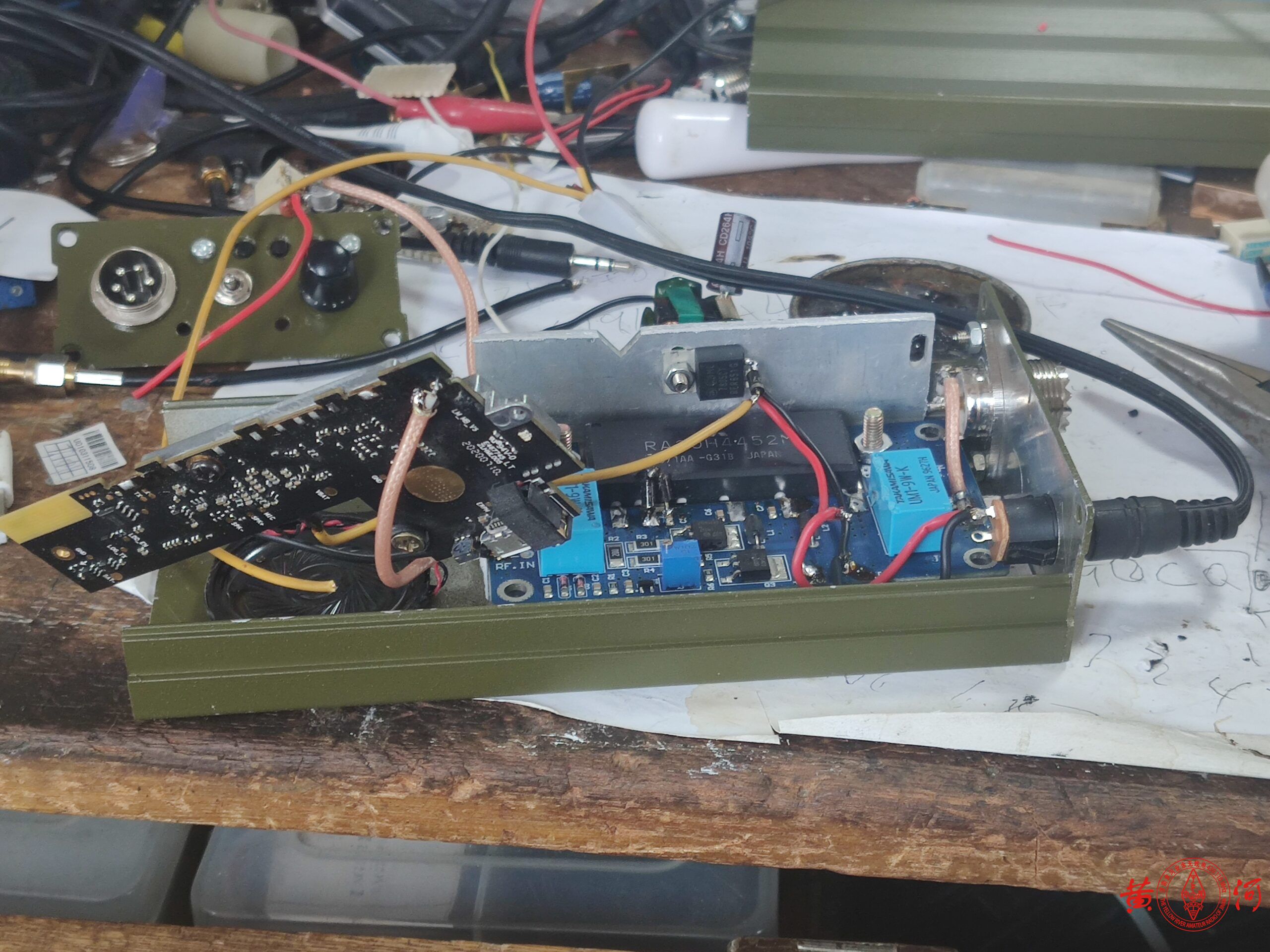

最枯燥的部分，各种焊

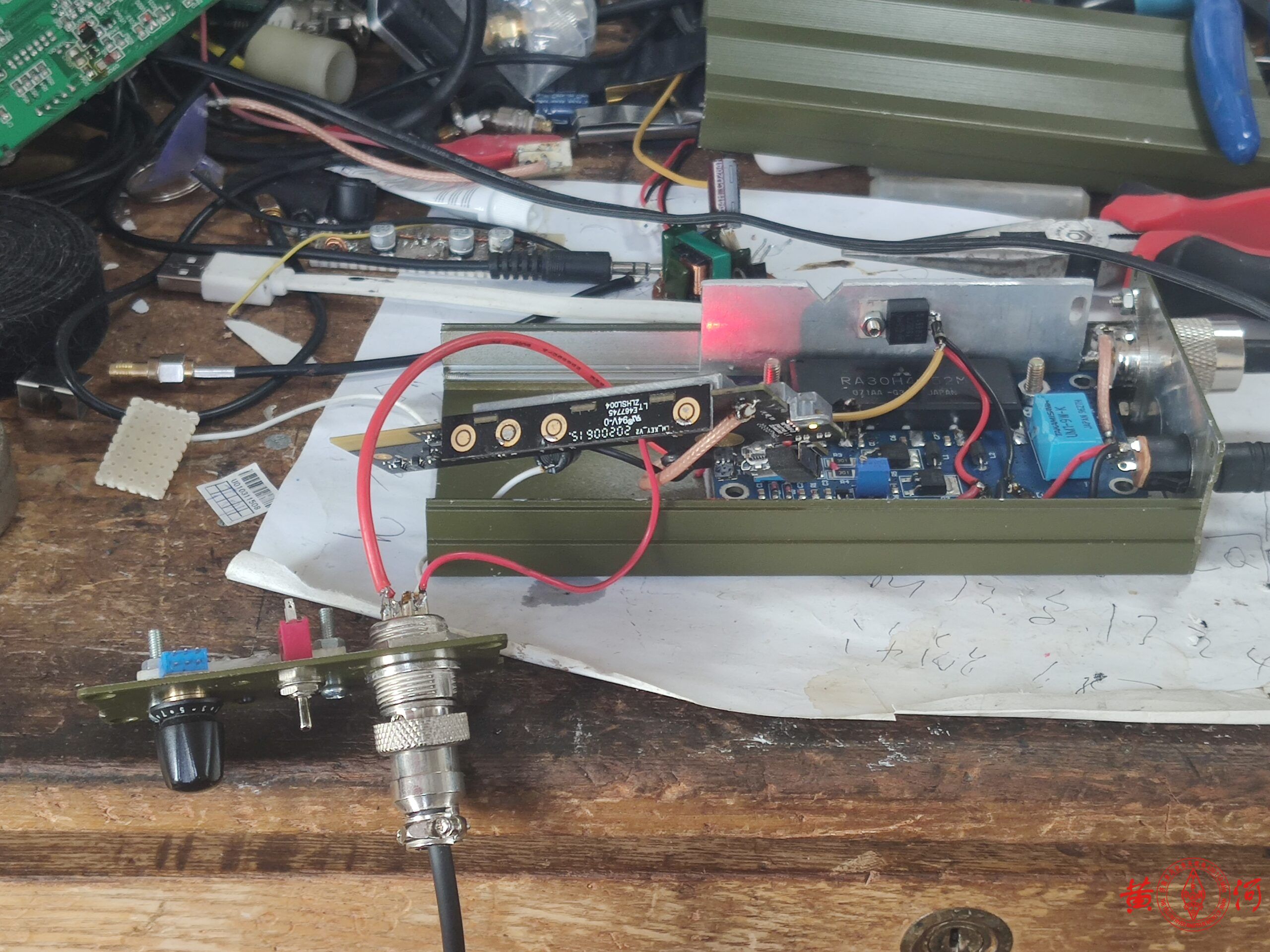

装好主要部分后装手咪试机，测试效果不错

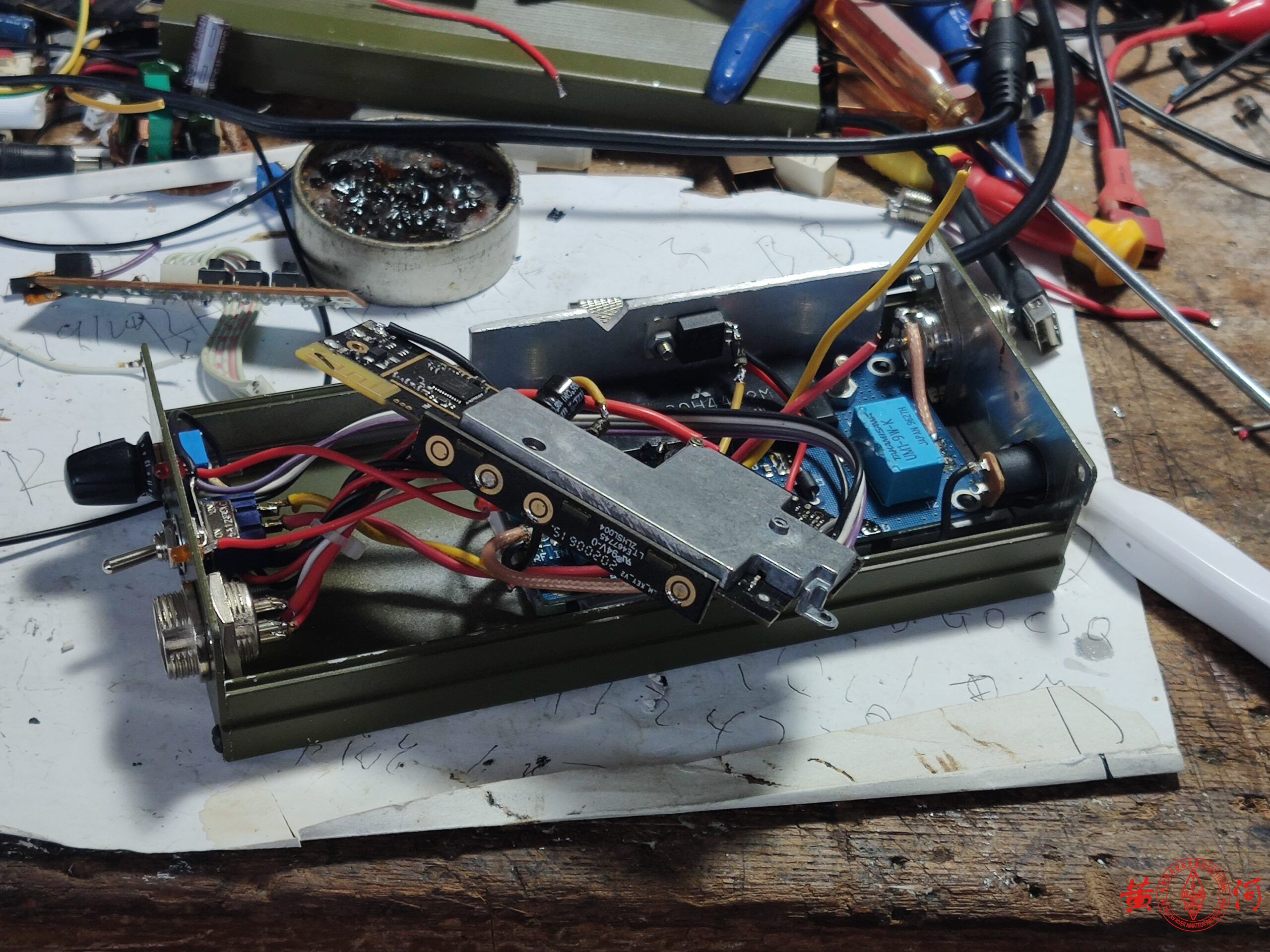

焊好按键、指示灯、电源开关、波段选择开关的连线，然后用绝缘纸包裹小米1手台机芯绝缘。

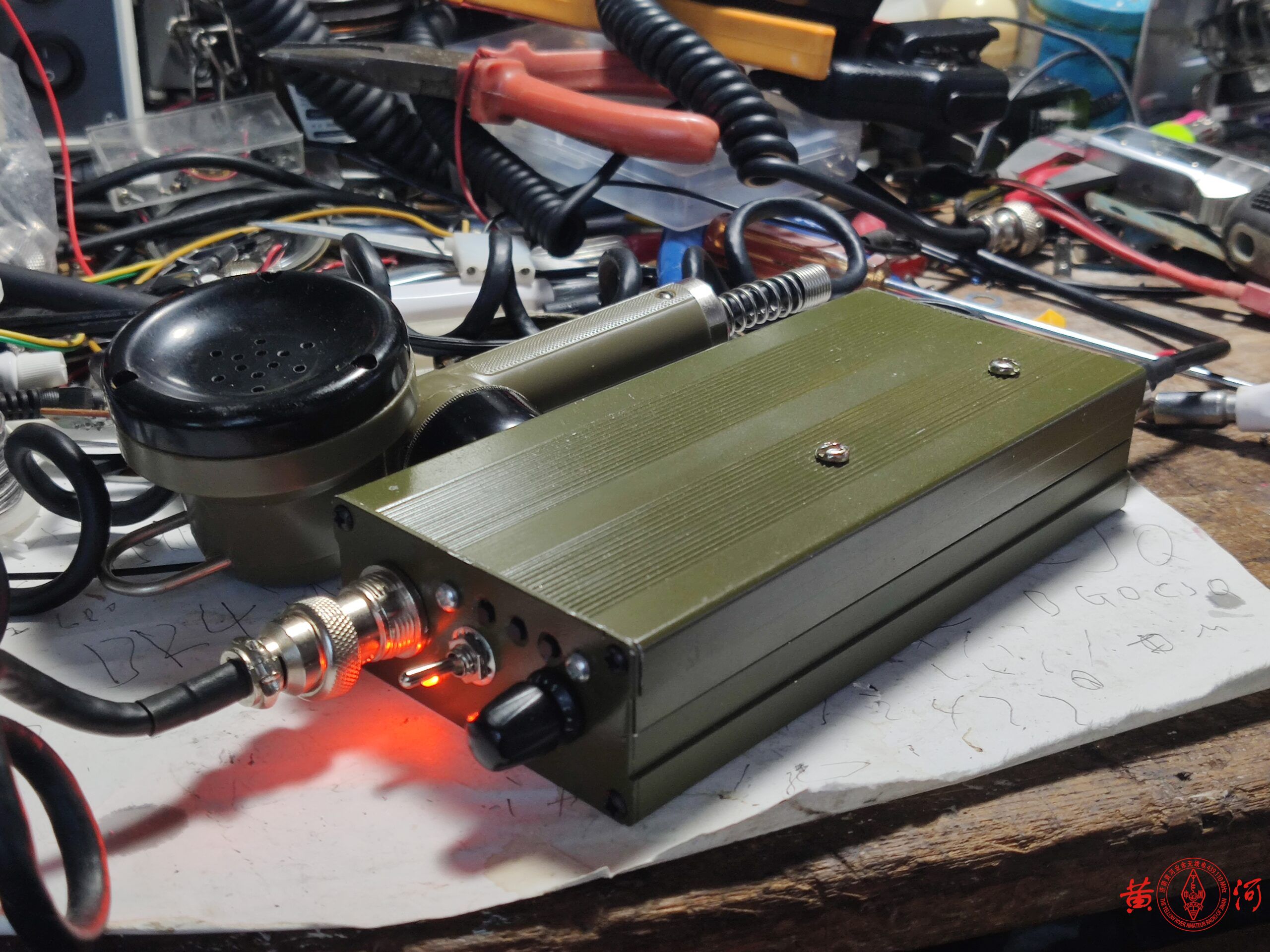

装好的基地台，当然后来返工了一次，消除误动作，台子和我手咪的颜色配吧
