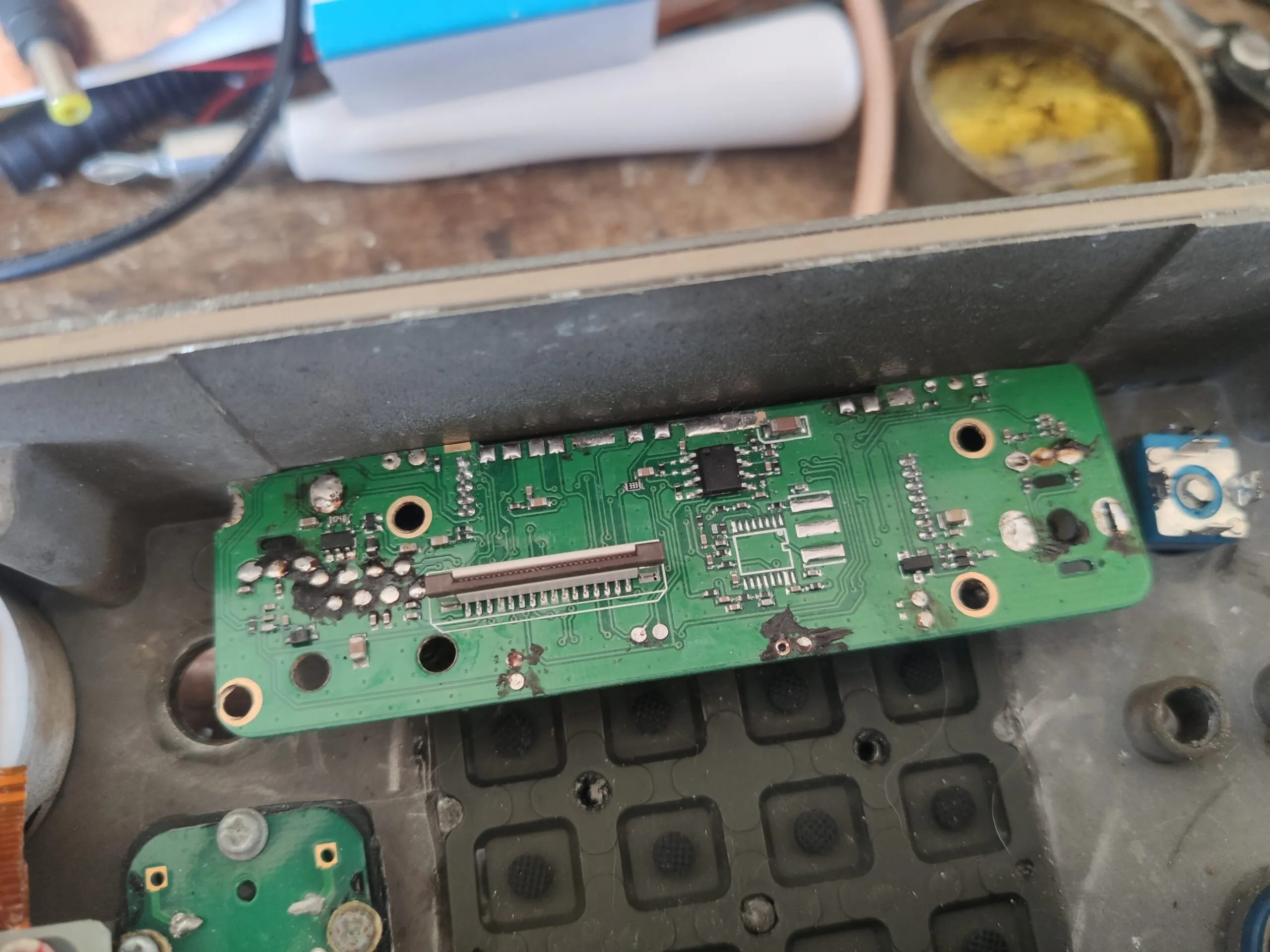

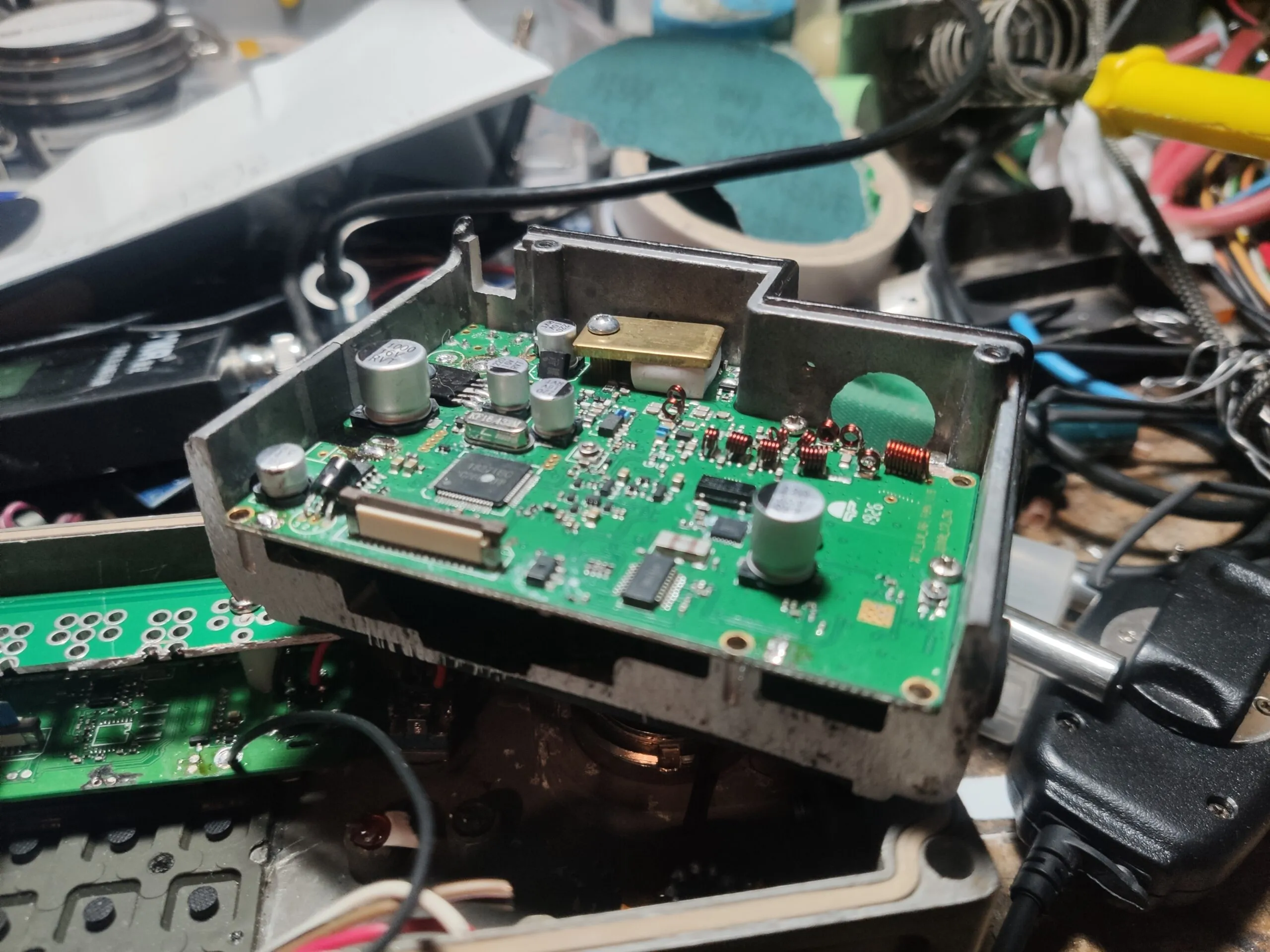

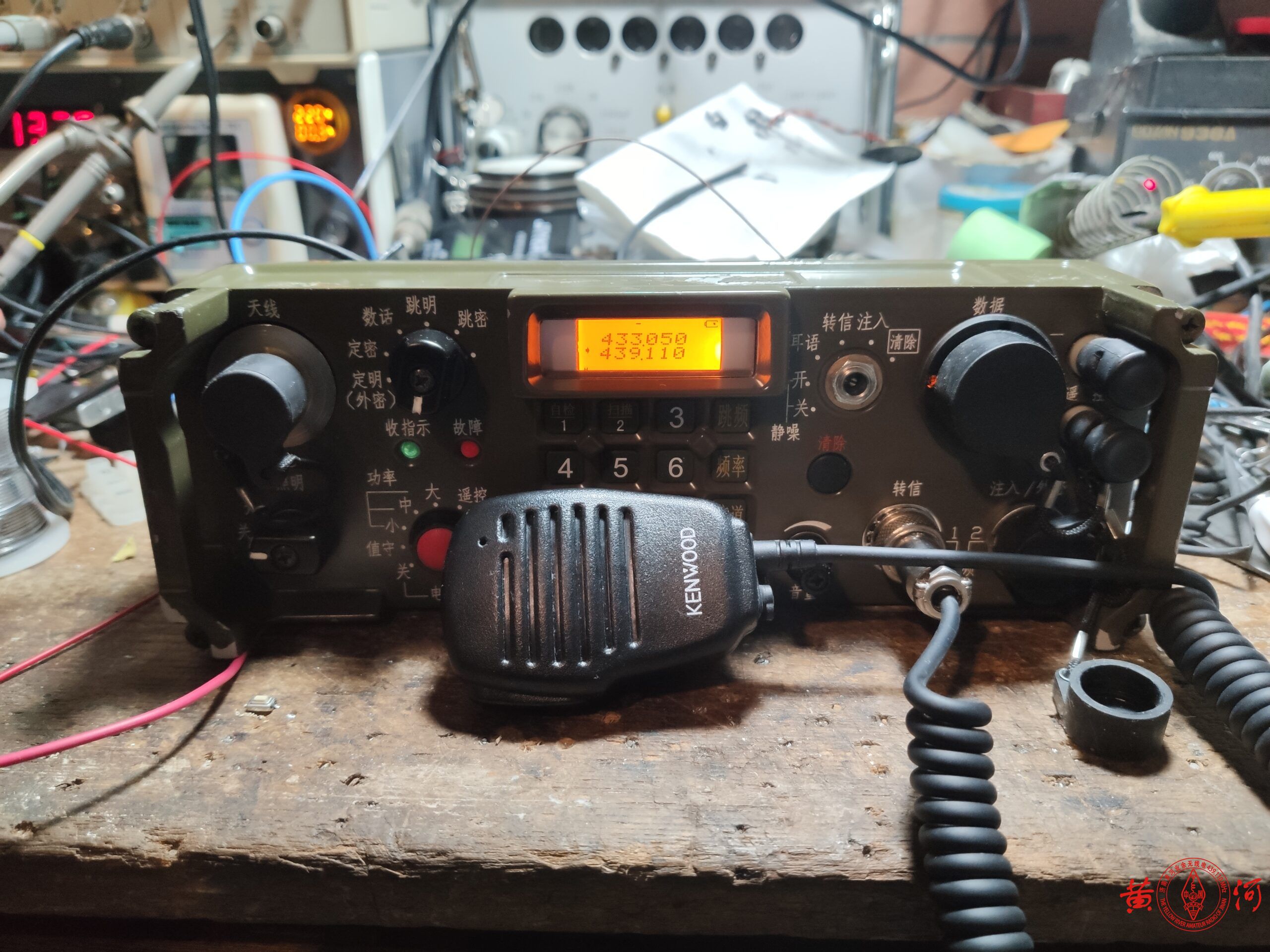

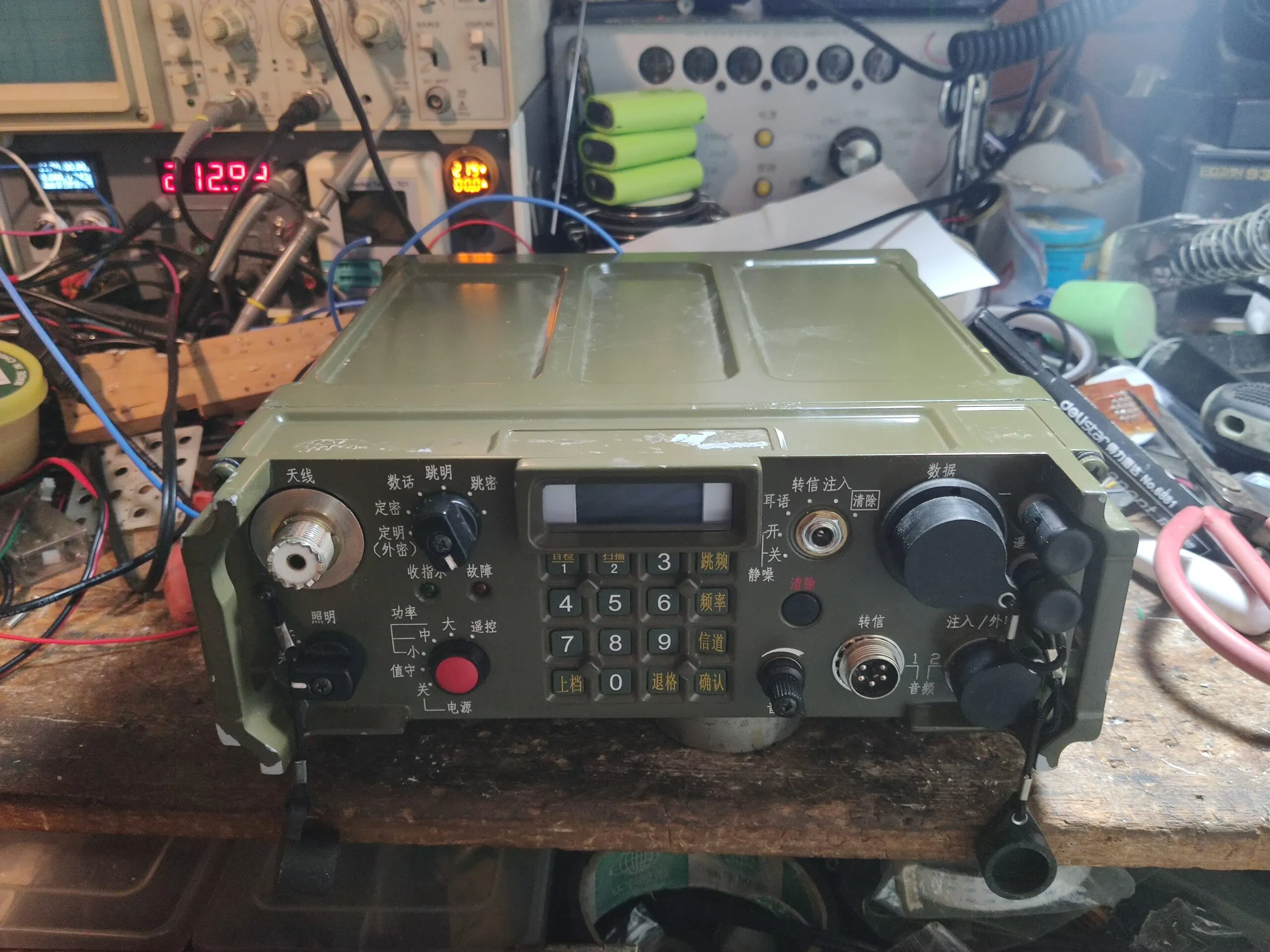

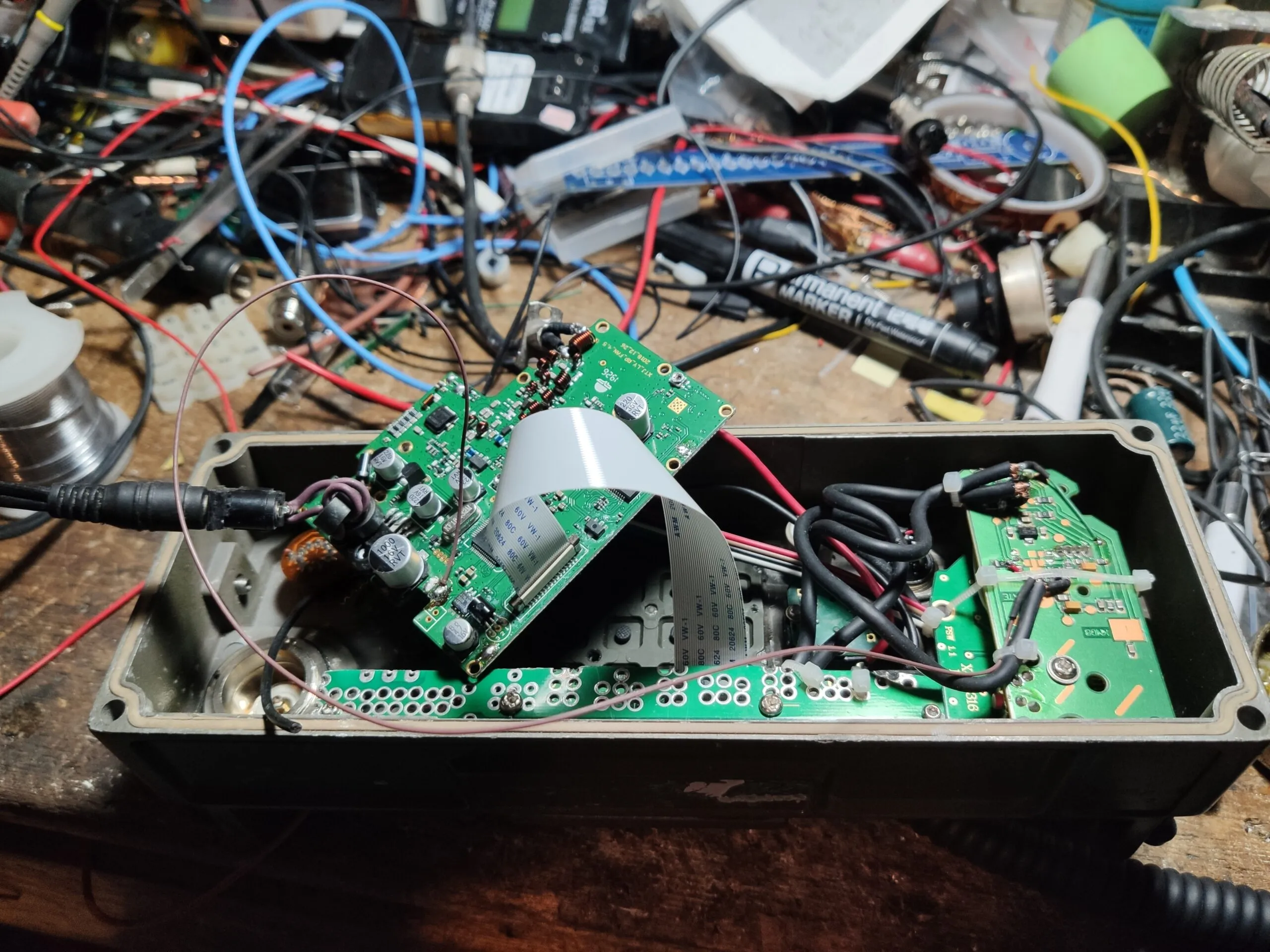

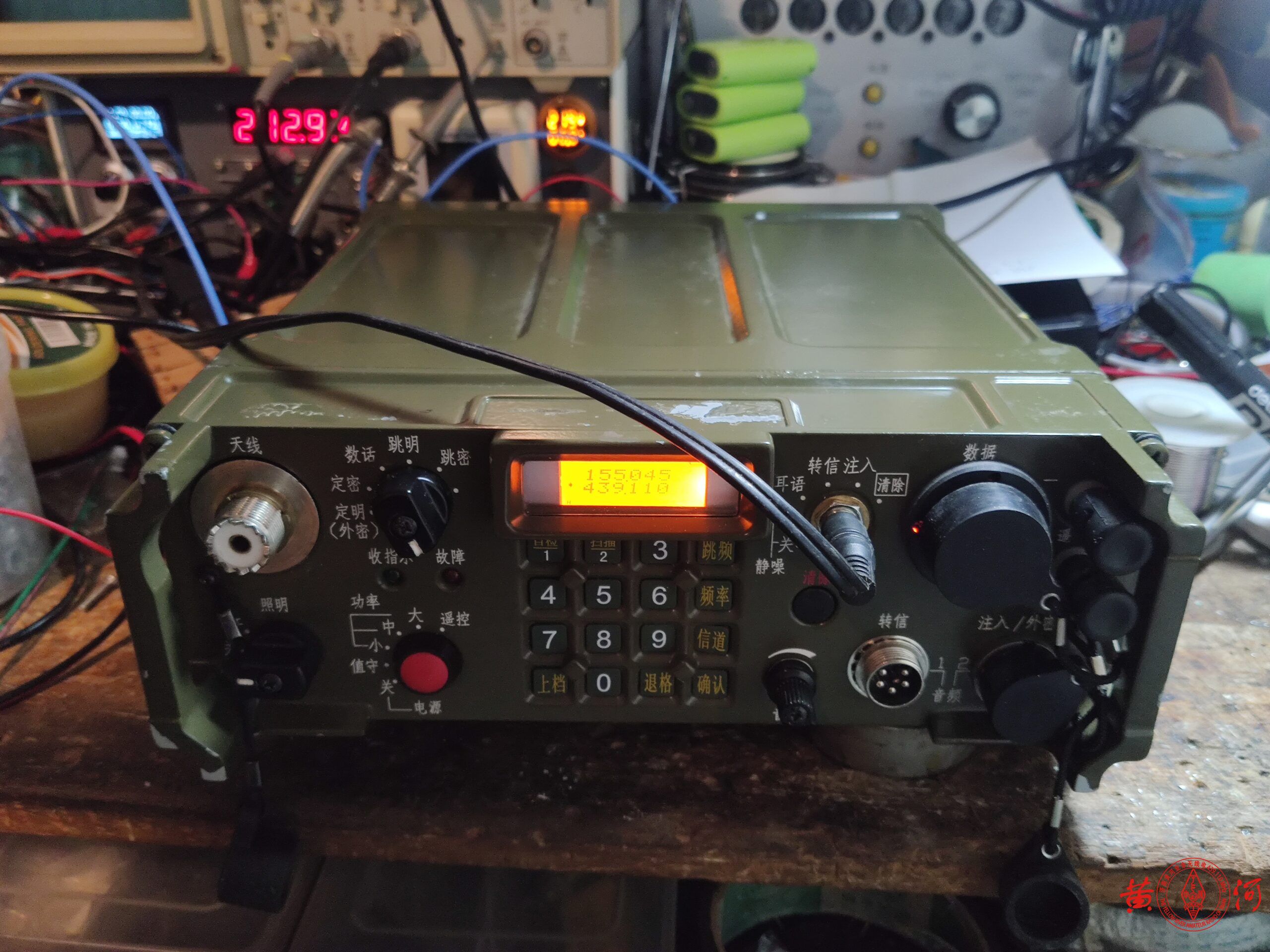

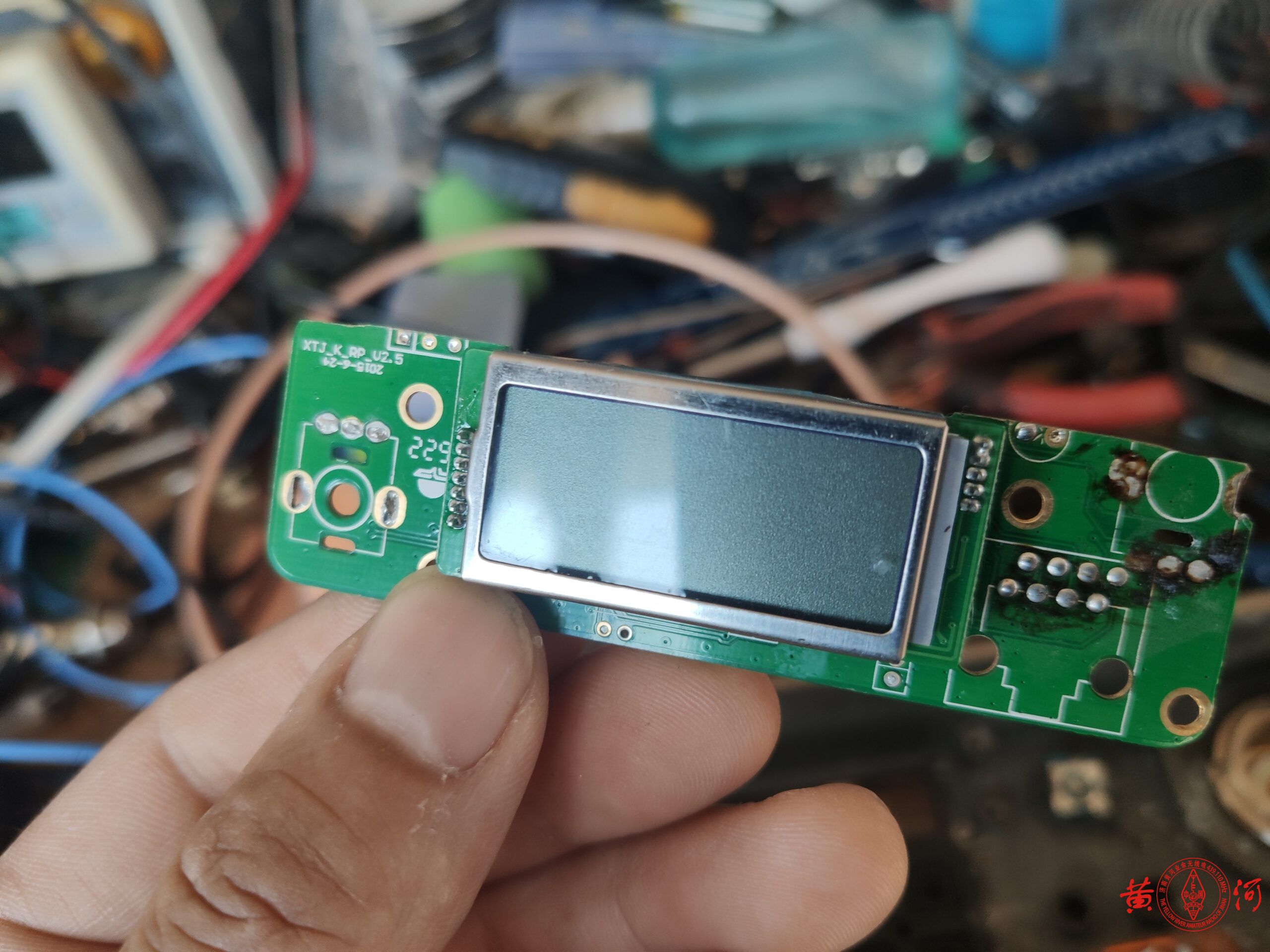

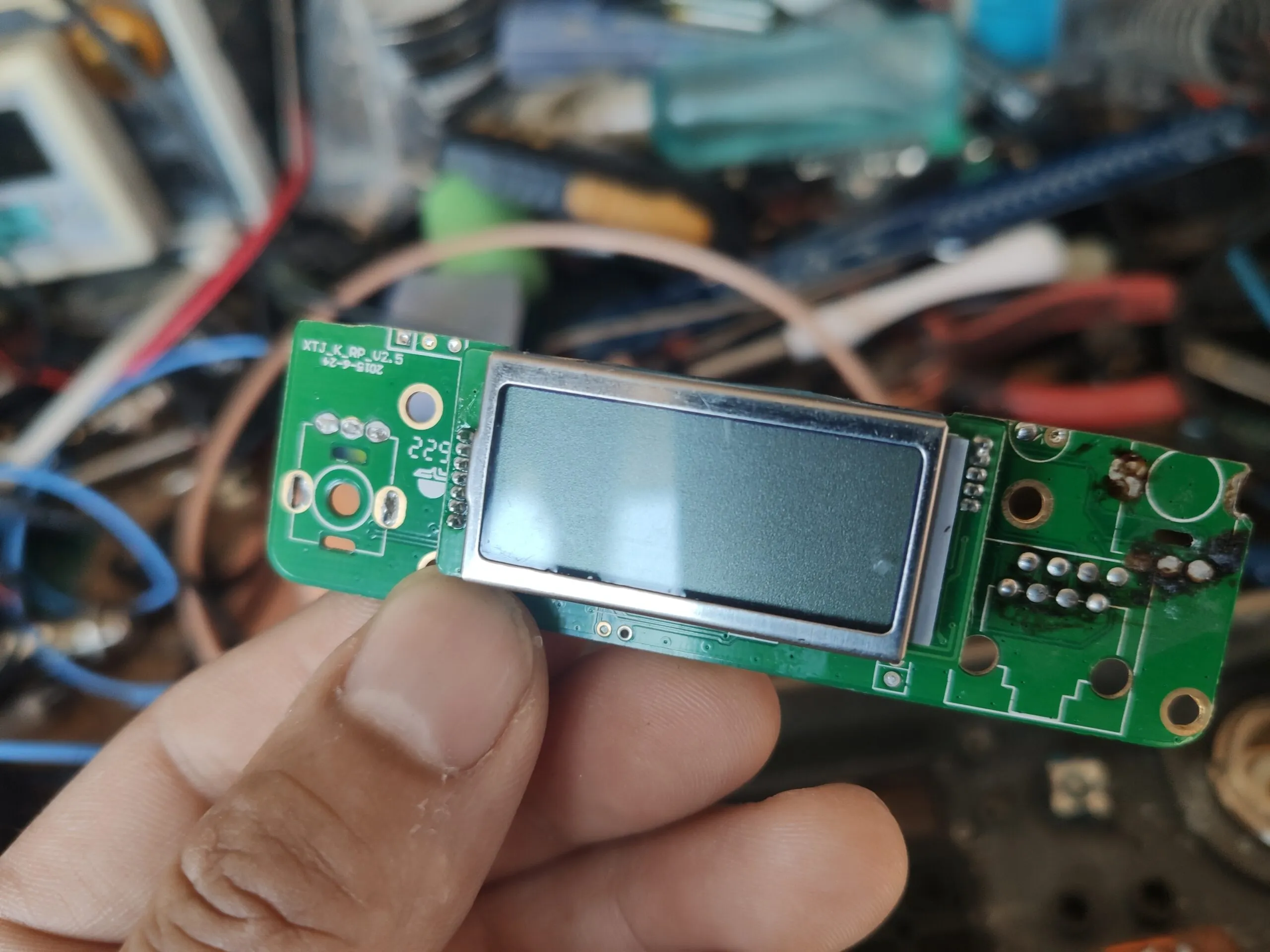

非常喜欢TBR120B电台，但它的通联频率基本不在业余段内，而且也没有全好可用的电台能买到，偶然的机会，从网上买到了一只TBR120B电台的外壳，里面所有电路均已经拆除，于是买了下来，准备改造成UV段电台使用。经过多方查找，最终发现只有KT8900车台的液晶屏幕大小相对符合TBR120B的液晶屏窗口。于是就用KT8900车台来进行改造，改造比较复杂一点，首先网上定制了加长的面板与主板连接的排线，以利于进行改造，然后，拆掉KT8900车台，将显示面板拆出，安装于TBR120B显示屏窗口处，然后把音量电位器、编码开关拆下，重新安装于TBR120B电台合适的旋钮，位置上，音量电位器直接用了TBR120B原带的电位器，KT8900面板上有很多开关，但最终只保留了V/M开关，电源开关都没有保留，直接将电台开机后装进去，开关机用TBR120B上的开关直接控制。改装最复杂的就是TBR120B上的键盘，先将KT8900的手咪拆掉，电路板装入TBR120B电台内部，拆掉面板上的水晶座，用连线直接焊接在KT8900面板上，然后重新组装了一只尺寸与TBR120B相同的键盘，用连线与手咪键盘连在一起，装好后，直接用TBR120B的键盘来进行频率设置及其他操作。话筒和喇叭及PPT键单独用连线引出到TBR120B的面板上，用一只5针的航空插头连接专用的手咪，KT8900的电台主体，体积稍大，无法装入，于是拆下电路板后，锯掉一部分，再重新装上电路板，来回安装测试的过程中还烧毁了一台KT8900，只得又重新买了一台全新的继续改造，TBR120B电台天线接头为一种特殊的BNC口，将其设法改装为SL16接口也就是咱们常用的M口。电台供电使用12V3串锂电，容量5AH，对于KT8900这种20W的车台，5AH容量足够用了，全部装好后，野外通联测试良好，非常吸引眼球，至此总算是拥有了心仪的UV段TBR120B军用电台。

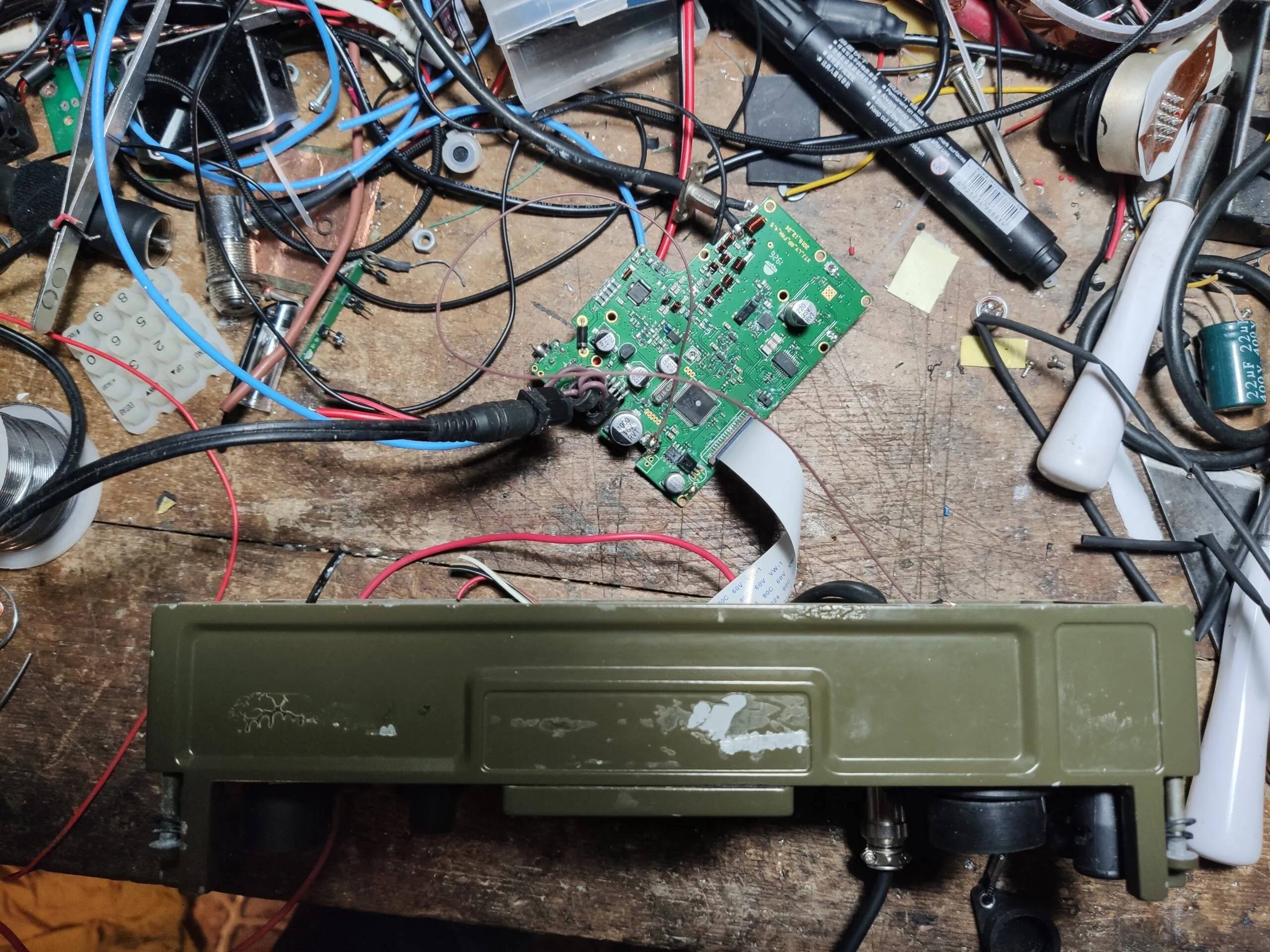

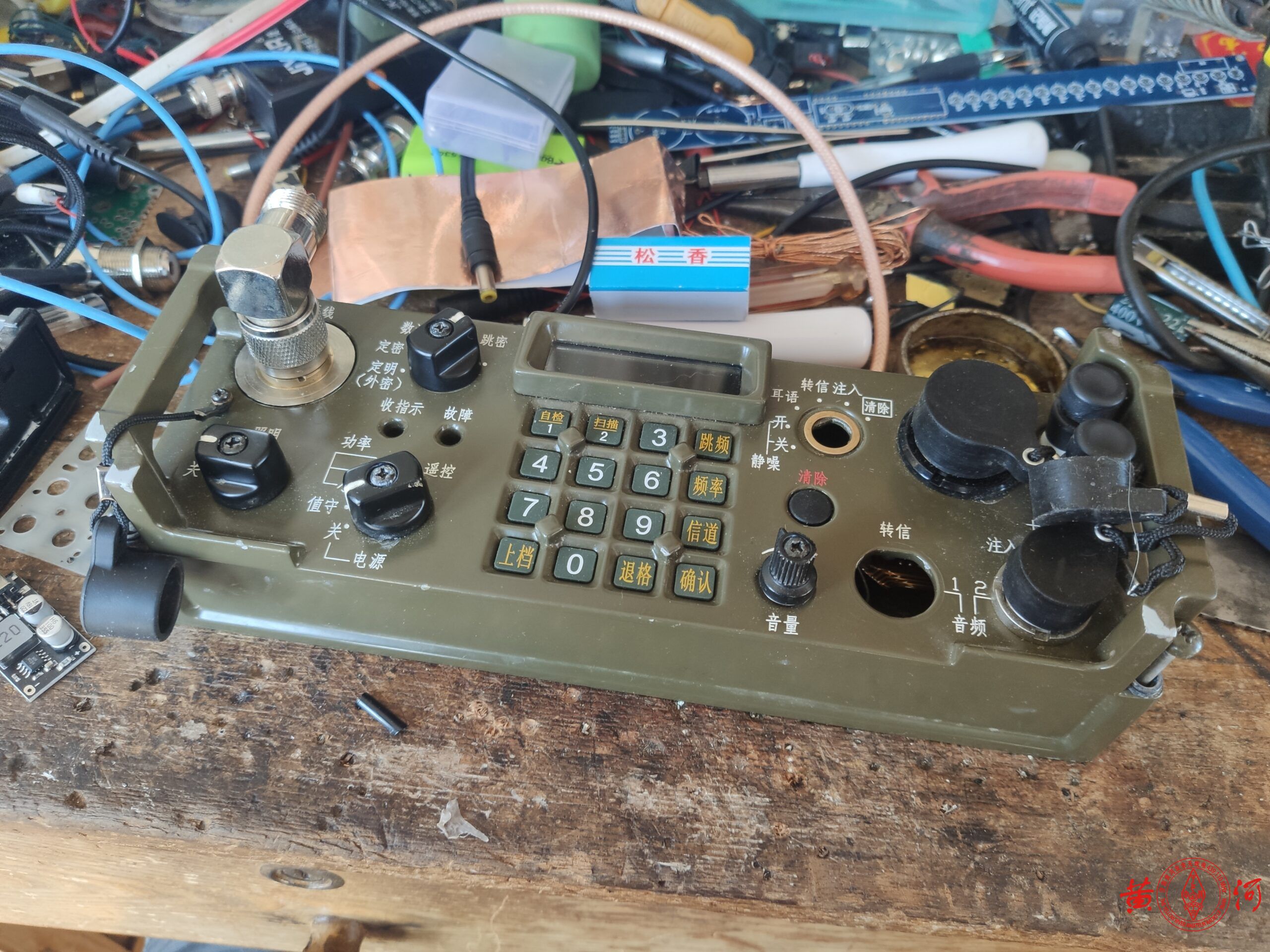

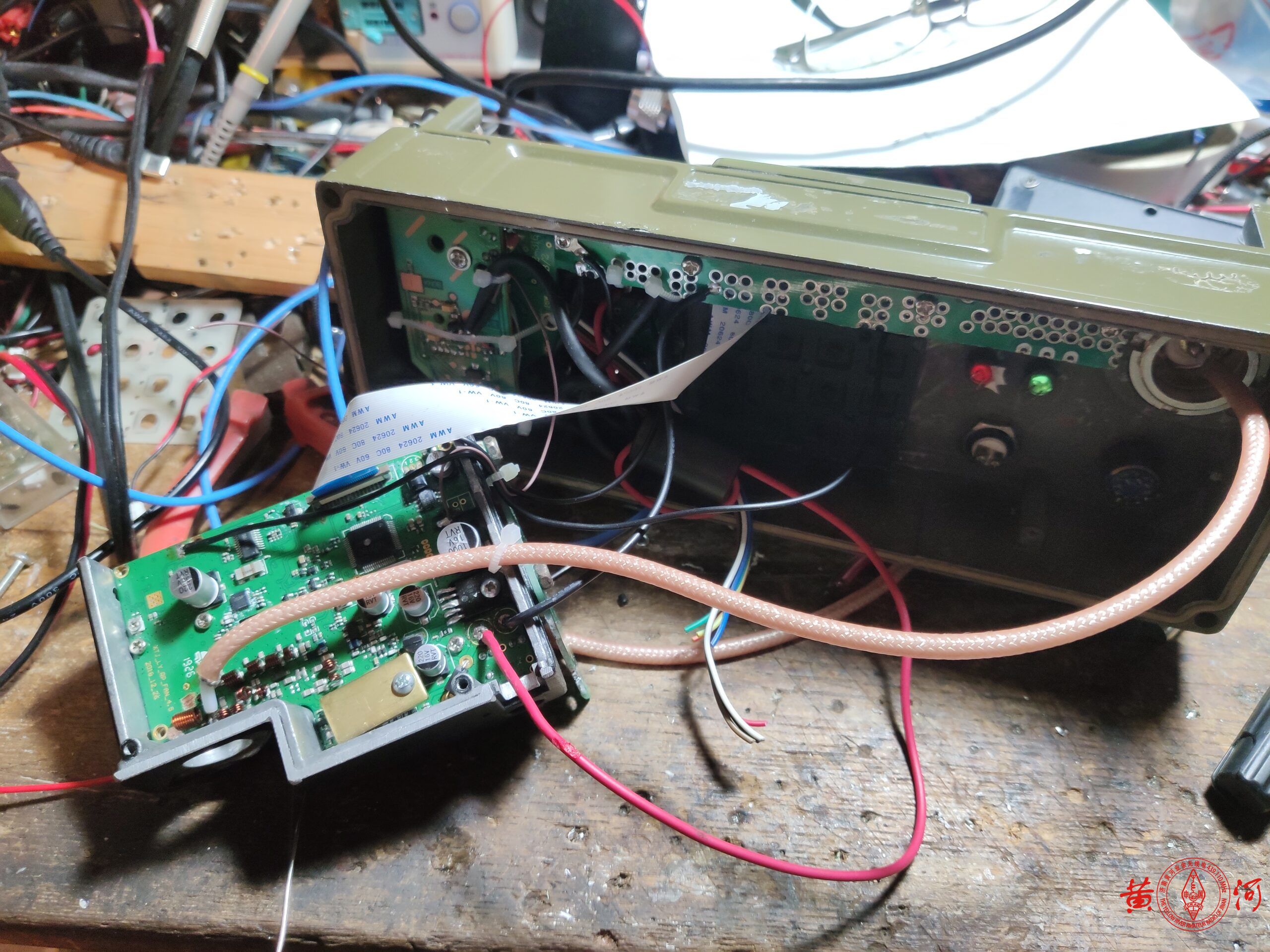

买来的TBR120B电台外壳，这是面板改造中。
