用电脑鼠标diy 一个发报机自动键

CW 所用的电键有 手键和自动键之分。简单说,手键就是一个常开的开关,发信时,短按发出“嘀”声,用“.”表示,长按发出“嗒”声,用“-”表示;自动键则是两个常开的开关串联(或者称为左右开关),中心为公共触点,假设短按左键,发出“嘀”声,那么短按右键则发出“嗒”声,如果分别长按左右键,则分别发出“滴滴滴...”或者“嗒嗒嗒---”声。

老式的发报机只识别手键,现在的新式发报机,会自动识别手键或者自动键。

理解这些常识后,我们就不难自己DIY 一个手键或者自动键了。下面就是用电脑的鼠标改制的 CW自动键,方法十分简单:

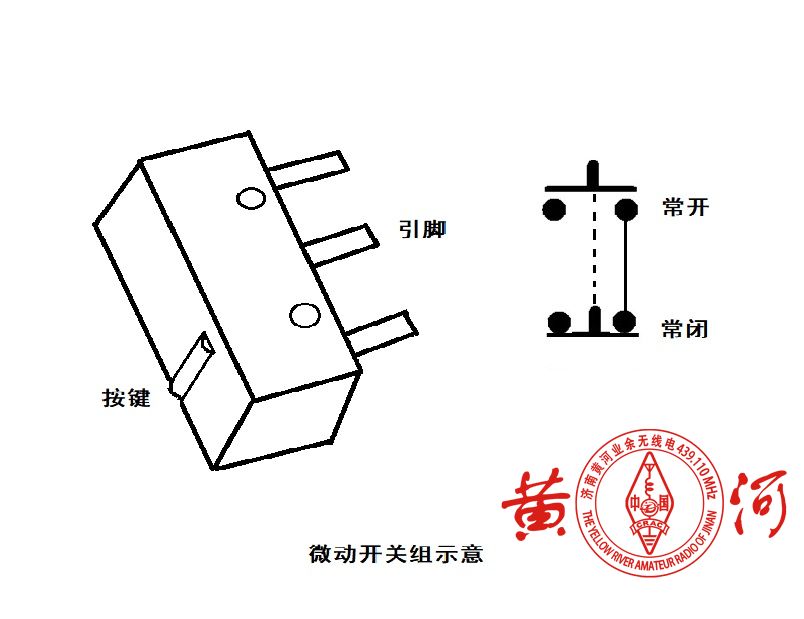

找一个电脑的鼠标,里面有主键和次键,即通常说的左键右键。其实就是两个微动开关组,每组开关由一个常闭和一个常开开关组成。详见微动开关组示意图。

根据前述的原理,我们选择每组开关的常开开关,并将两个开关串联起来。

机械部分,任然使用鼠标原来的带弹性的外壳做键,位置都是比较准确的。需要注意的是,要用小锉刀将两个开关组与其他元件的 PCB 线路全部断开。因为是双面板,可以一边锉一边用万用表的欧姆档检查通断,直到两个常开触点不与任何线路有关联。最后,按照图示的接线图链接即可,电极线任然使用原来鼠标的三心线,换一个立体声3.5的插头。一套CW专用的自动键就可以投入使用了。如果你的CW设备没有自动键功能,依然可以使用其中一组作为手键使用。

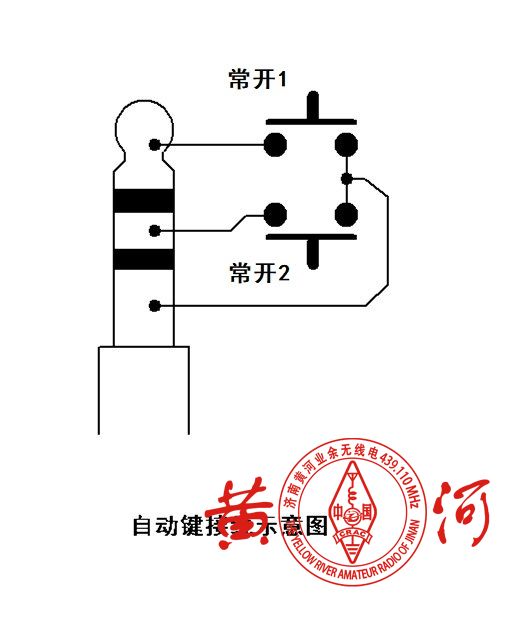

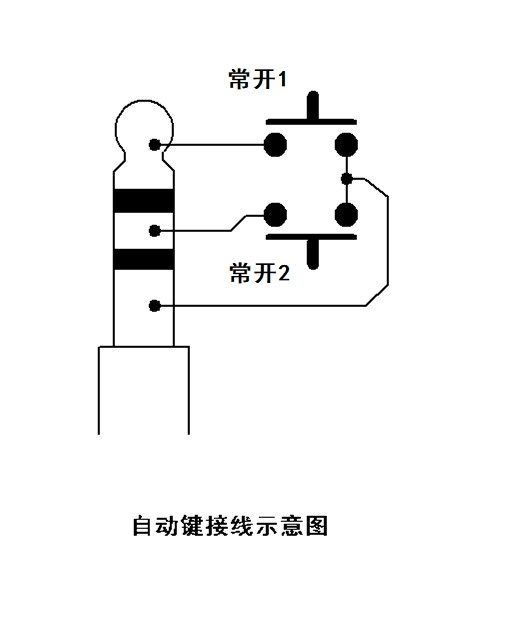

接线示意图:

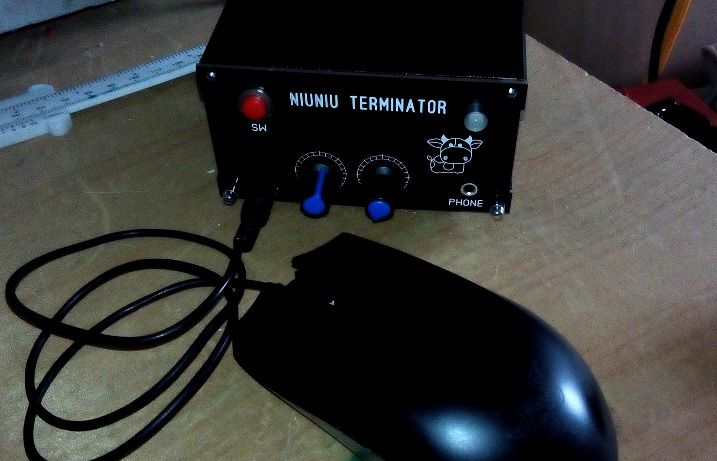

实物图片:

操作演示视频链接:

1、https://v.youku.com/v_show/id_XNTgxMzE3OTE3Ng==.html

2、https://v.youku.com/v_show/id_XNDcxMTk4NDU0MA==.html
