用市售折尺天线改造八分之五折尺天线

本人是5/8天线忠实的拥护者,对于手台来讲,5/8天线长度不算过长,3.5DBI的增益比原机胶棒天线高,辐射仰角也低,实际使用效果比较好,也制作了很多5/8天线来使用,先前也发过制作的文章,但那时天线的参数也没有达到最佳,驻波并没有达到最低,现在经过多次试验,驻波控制到了1.1以下,并且找到了一种市售的天线来进行改造,下面是改造过程。天线参数是这样,底部线圈使用0.8-1MM漆包线,线圈缠绕部分长度170MM,线圈位置尽量靠近底部接口处,线圈内径5.5MM,约可缠绕8圈左右,线圈下端接地,上端接辐射体,在第四圈处用10-22P瓷片电容馈入信号,天线辐射体长度384MM(从线圈顶端算起),下面是改造过程。

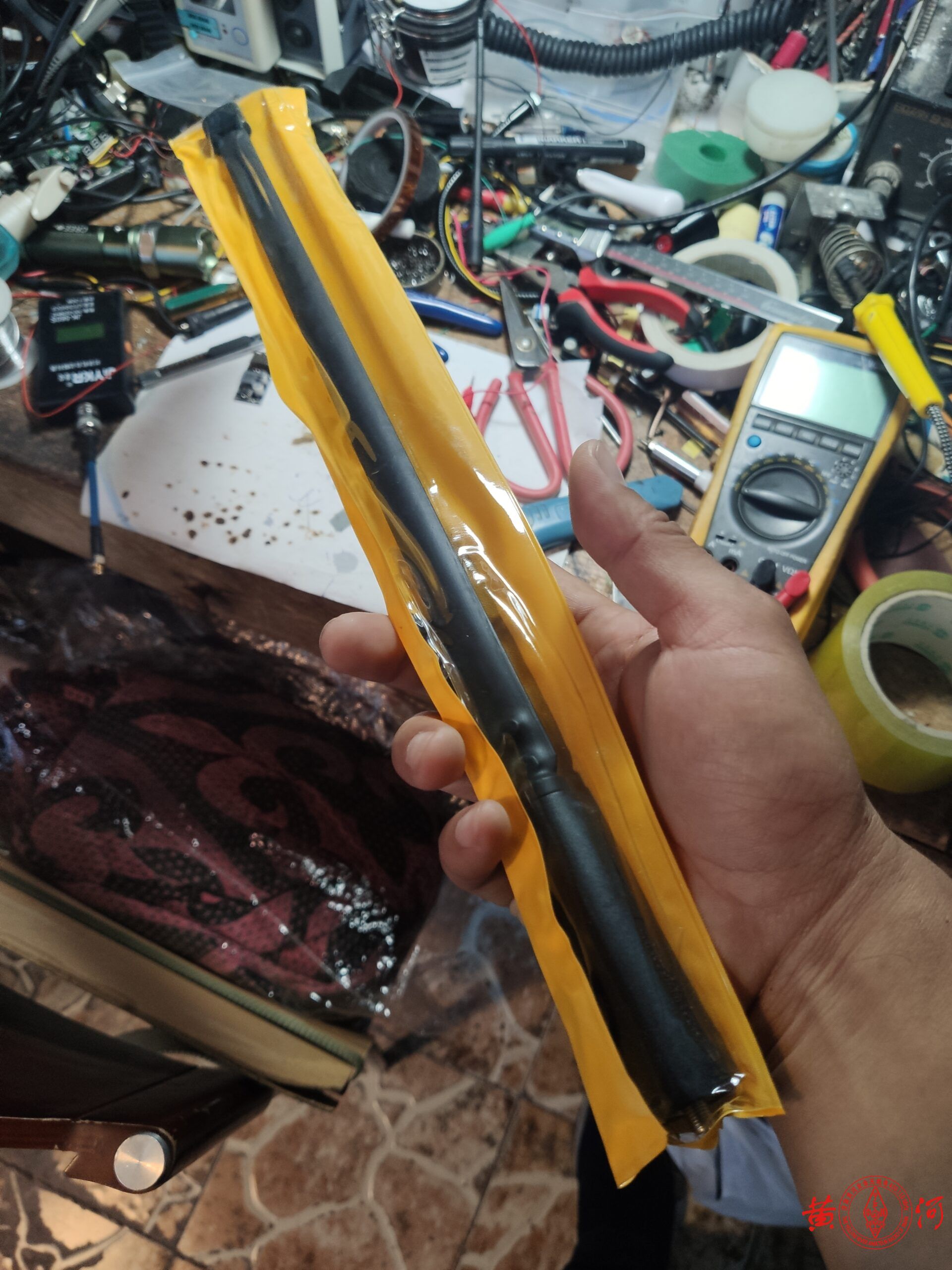

买到的天线,买48厘米长的那种。

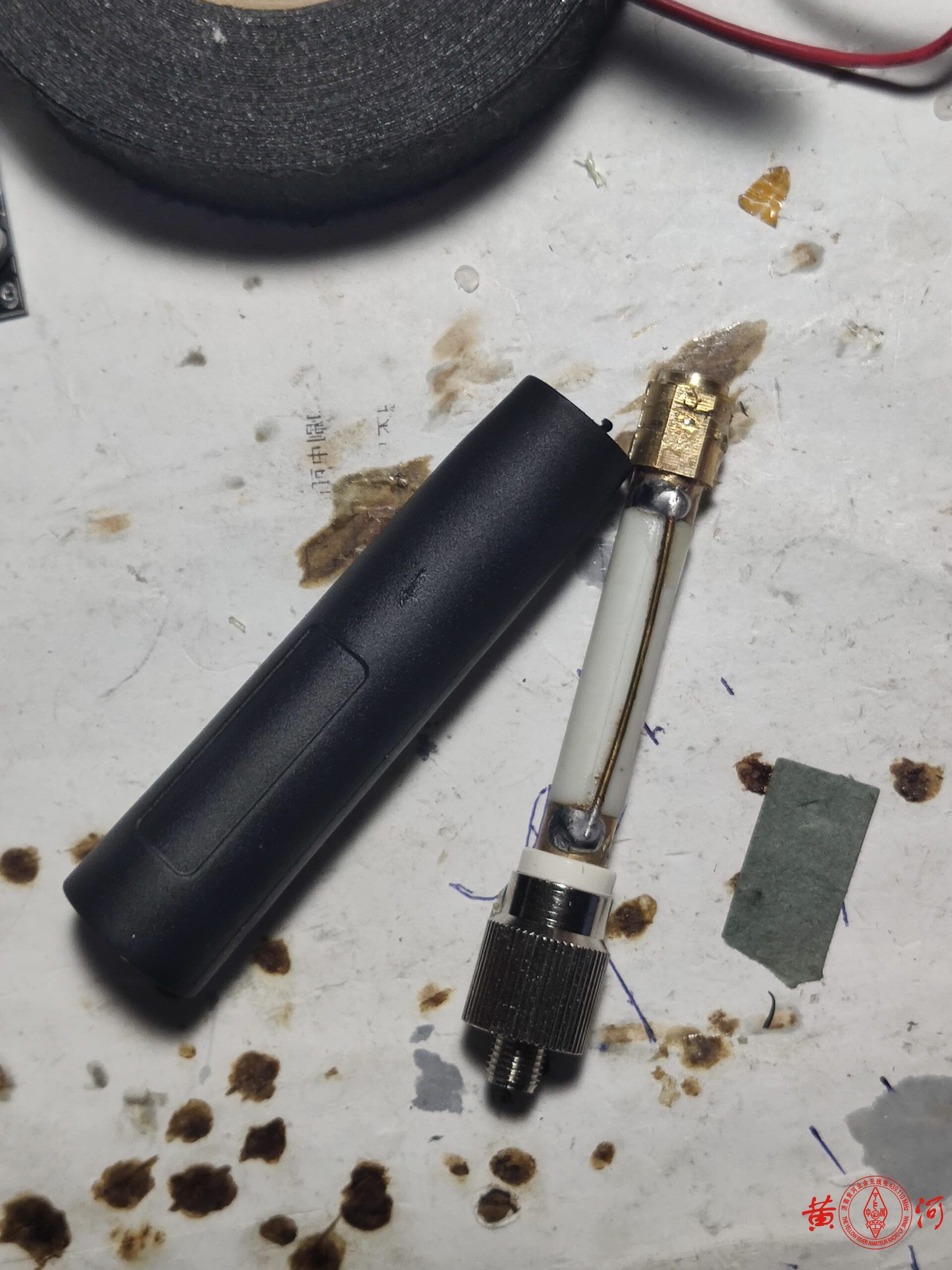

拆开天线底部

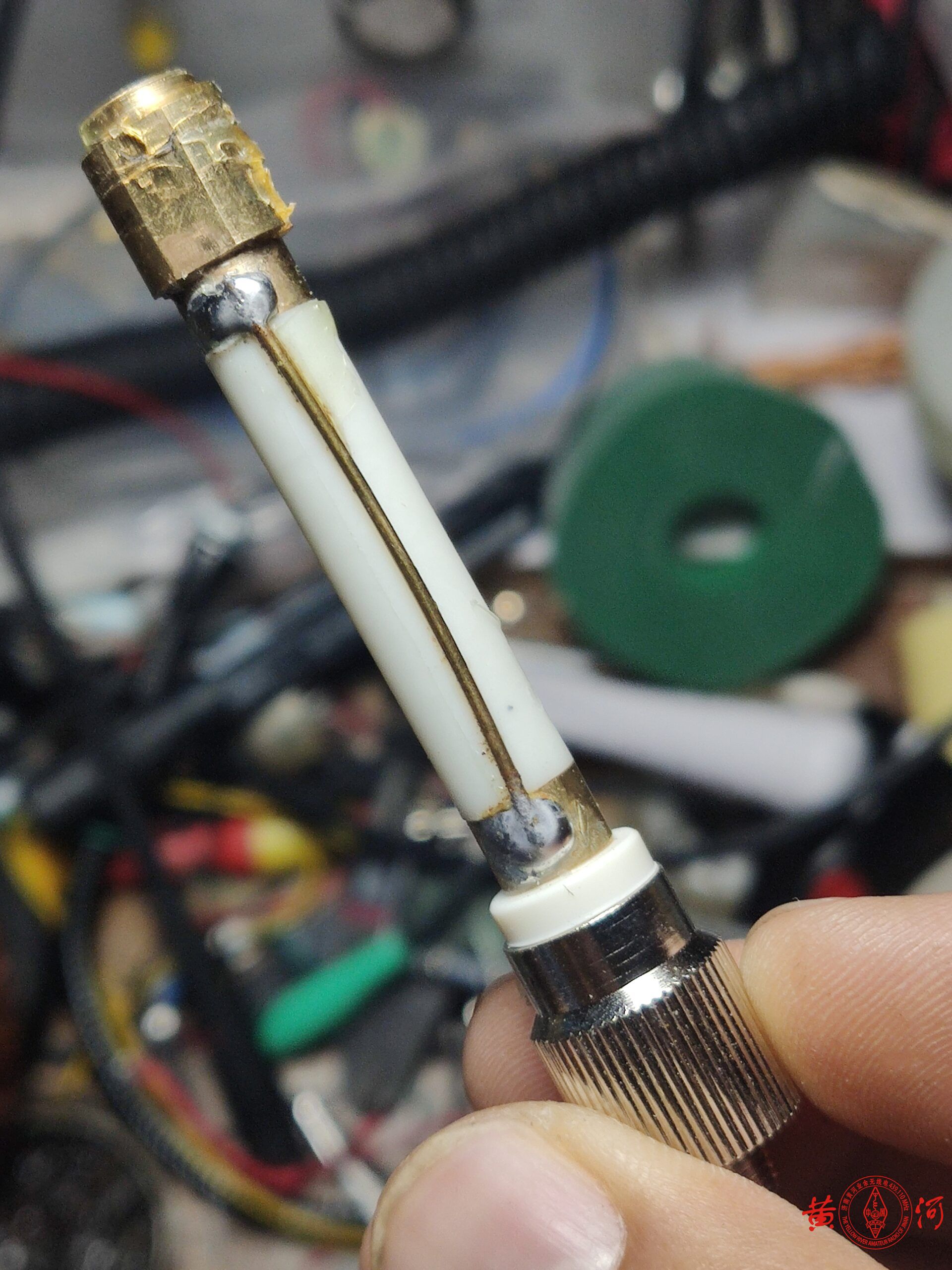

根本没有什么线圈,直接铜丝练到上面,这奸商们够可以。

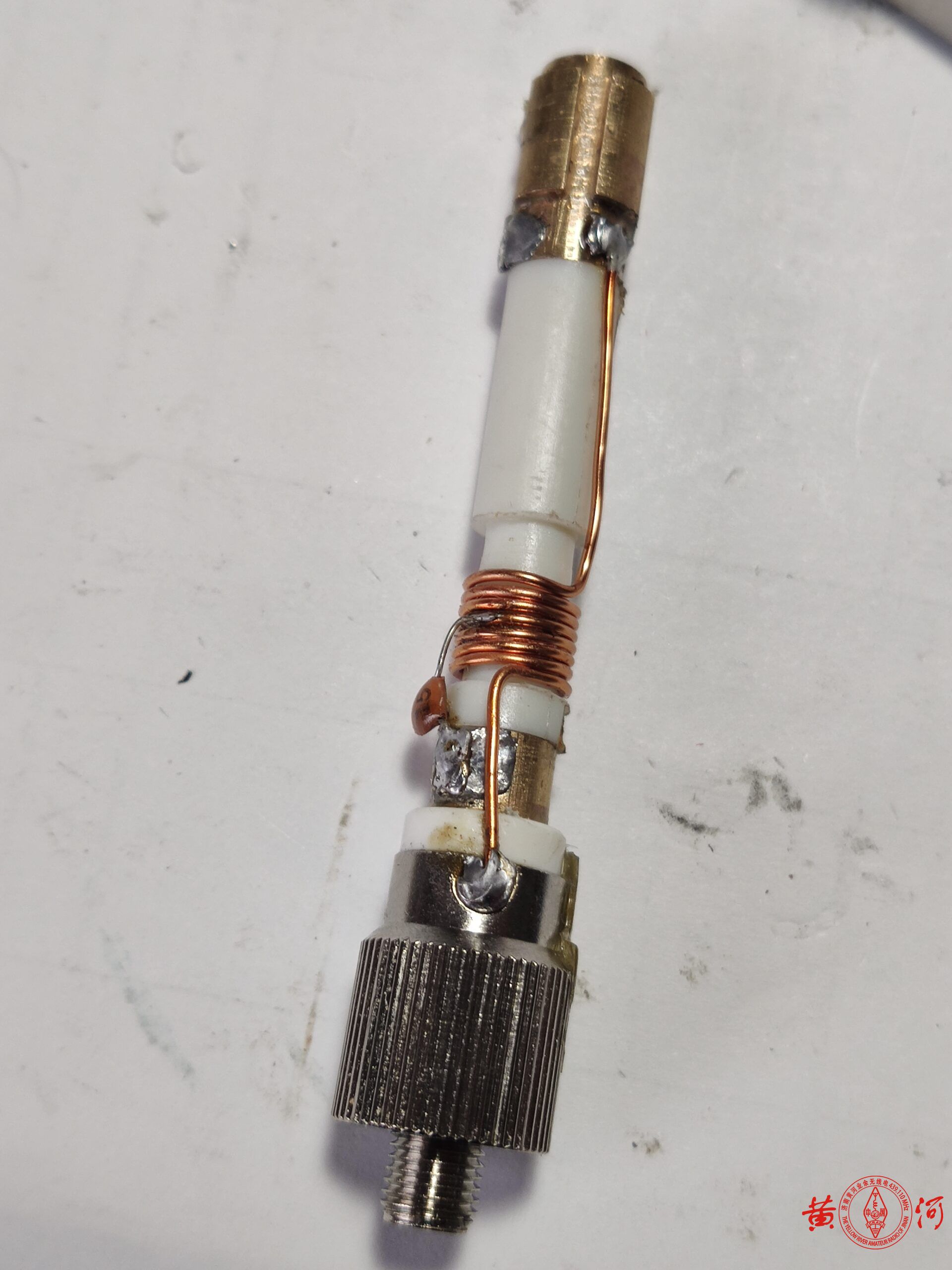

经过改造的底部结构,塑料骨架底部需要改直径到5.5MM。

接上天分或网络分析仪测试修剪天线辐射体长度,如果没有天文,那就从线圈上端测量384MM,基本问题不大。

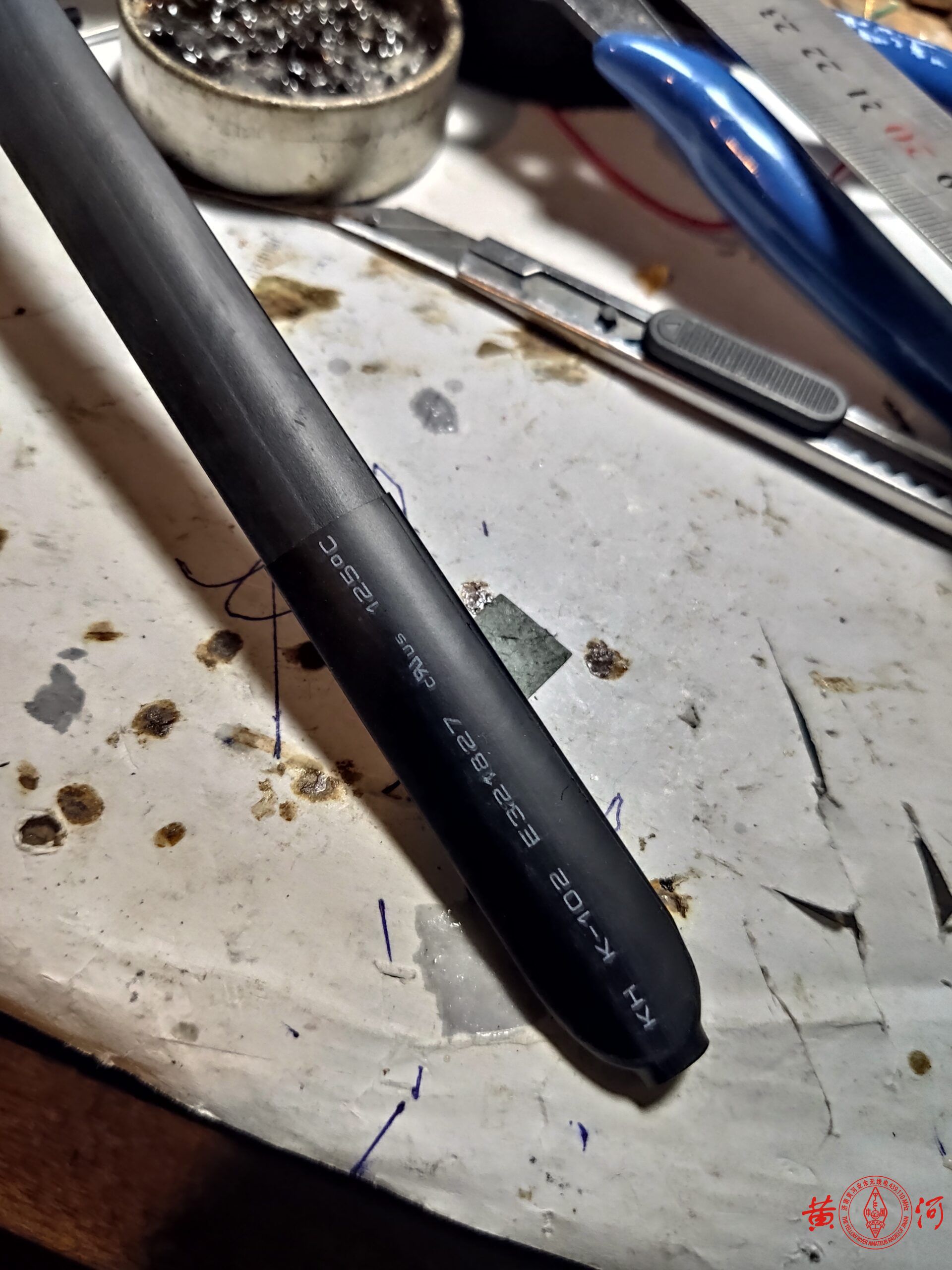

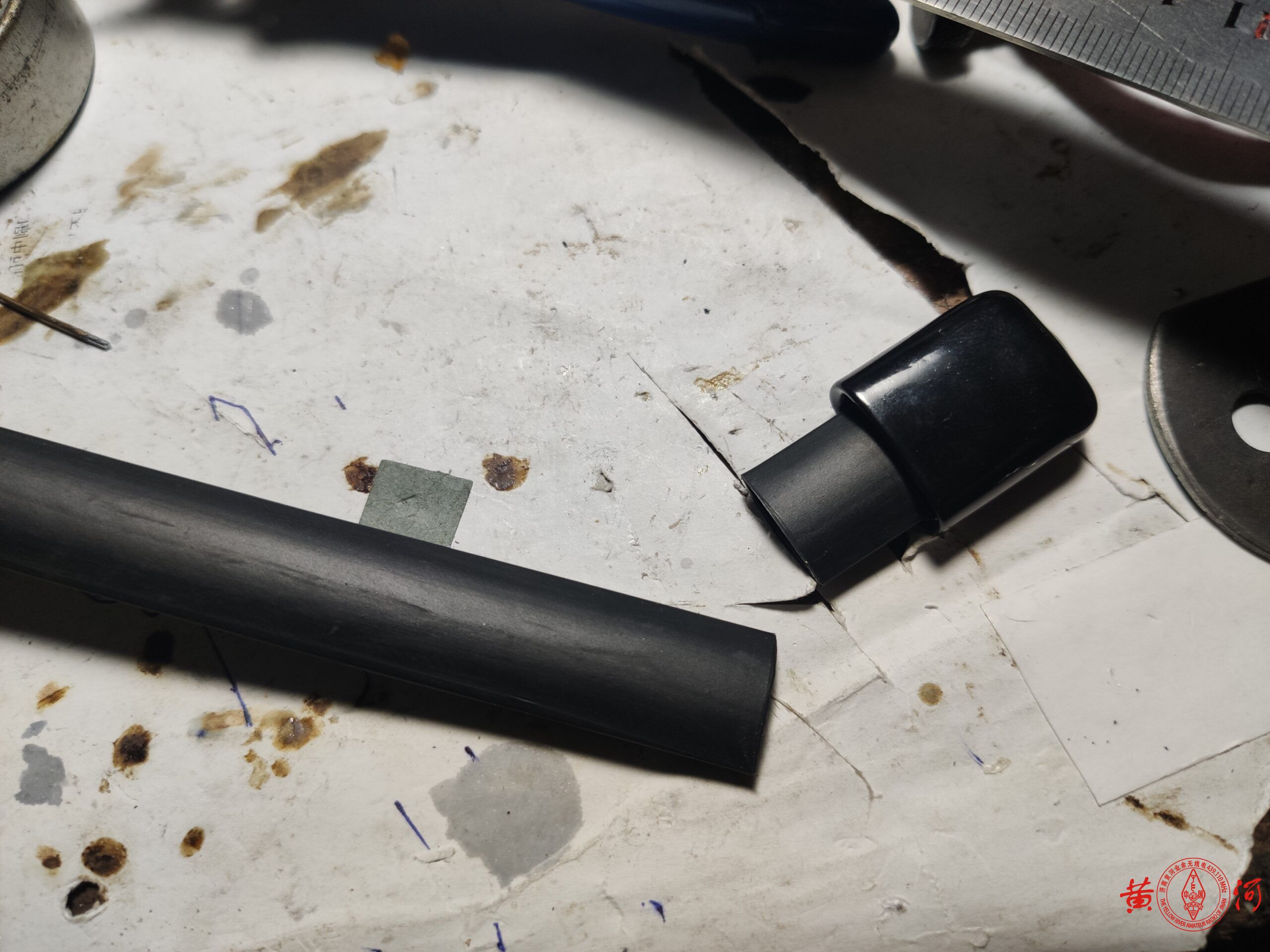

修剪好后用热缩套管封头

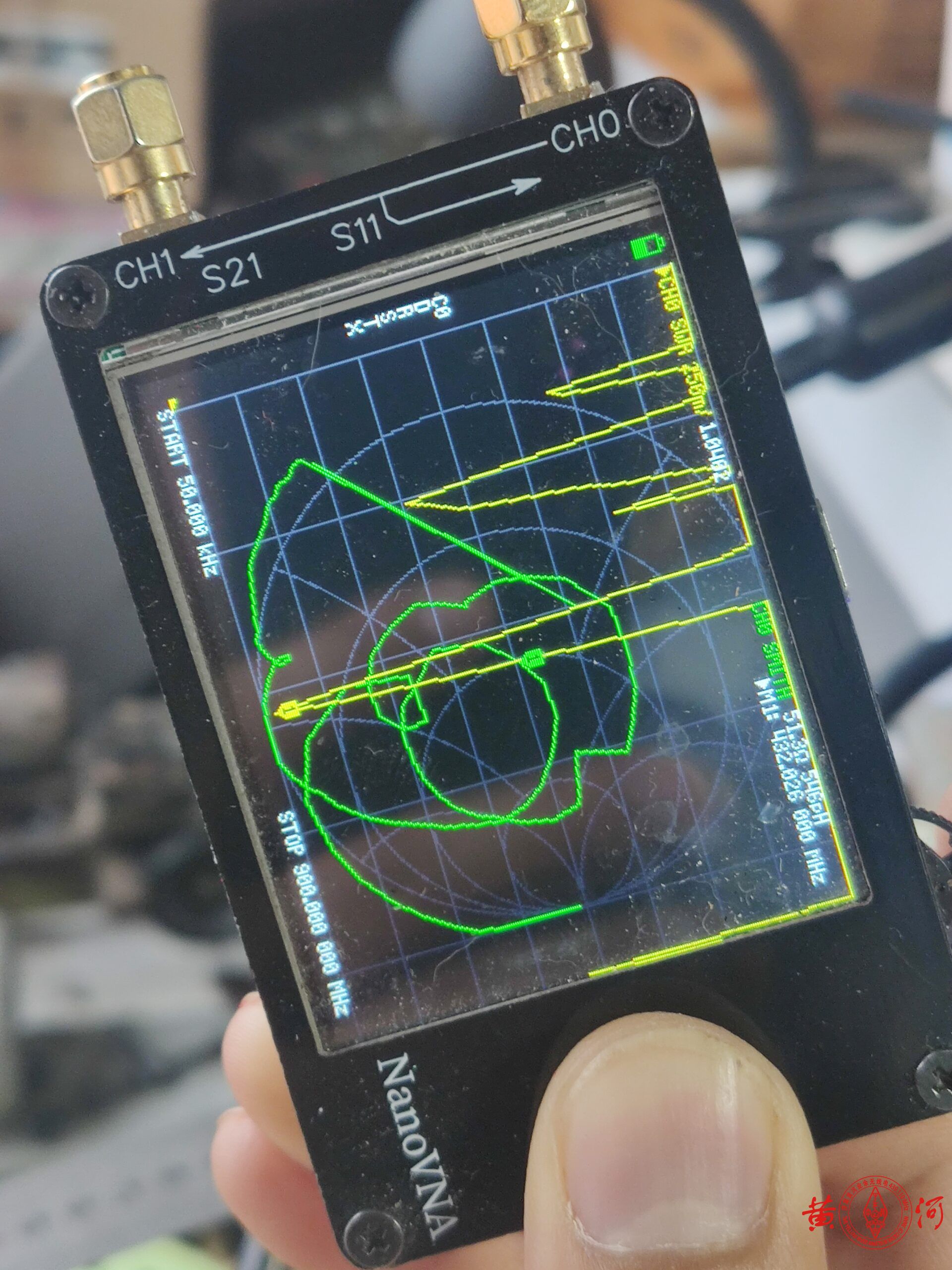

驻波在432MHZ处为1.0402
