简易阳台用短波10-40米段单臂螺旋天线制作

随着业余无线电通信的发展和普及，HAM 越来越多了。天线是无线电通讯中非常重要的设备。一般的HAM 朋友很难架设一套高效率的天线。特别是现今的居住条件，除了居住楼顶层的外，架设天线显得很麻烦，或者就大量投资才能搞定。

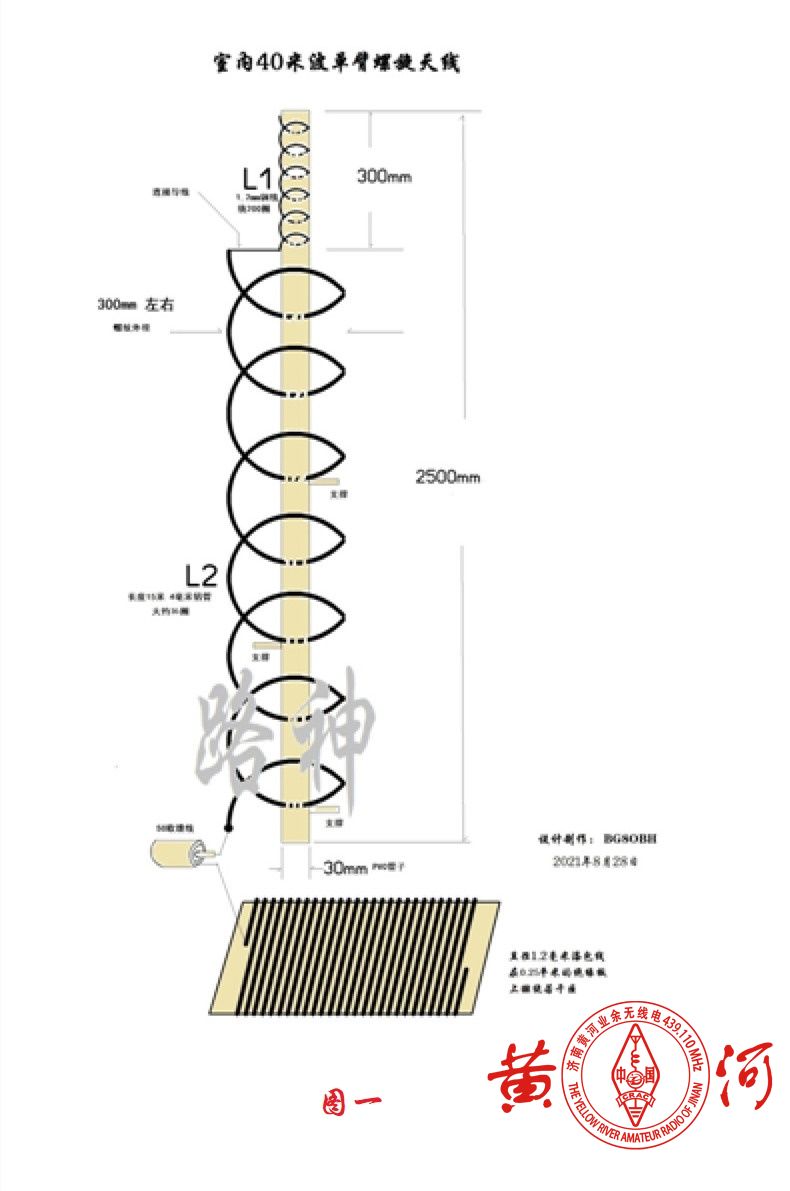

图一：示意图

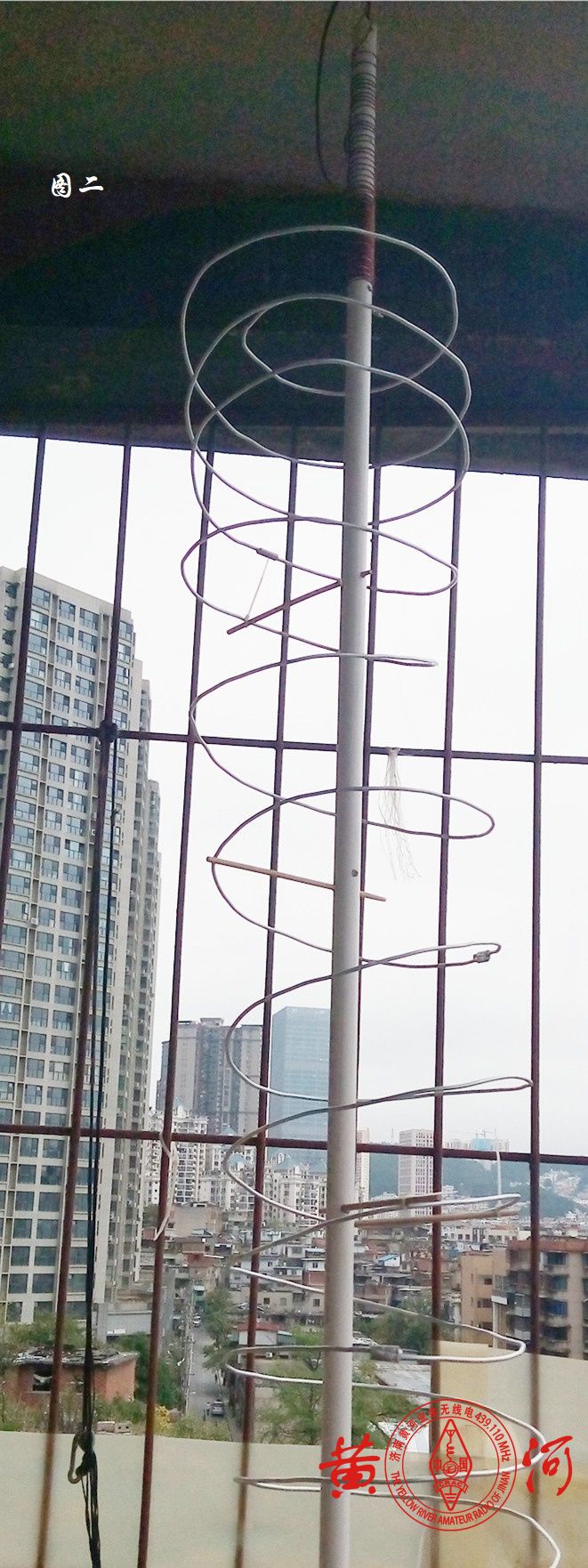

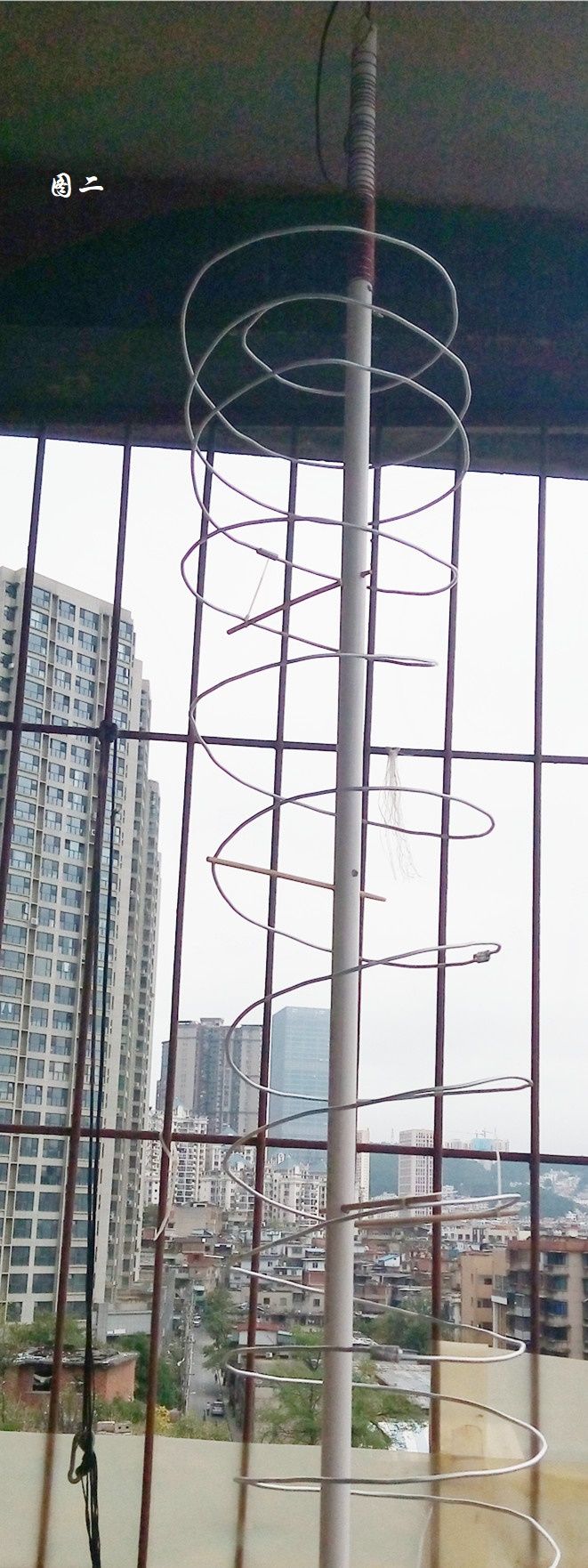

图二：外观1

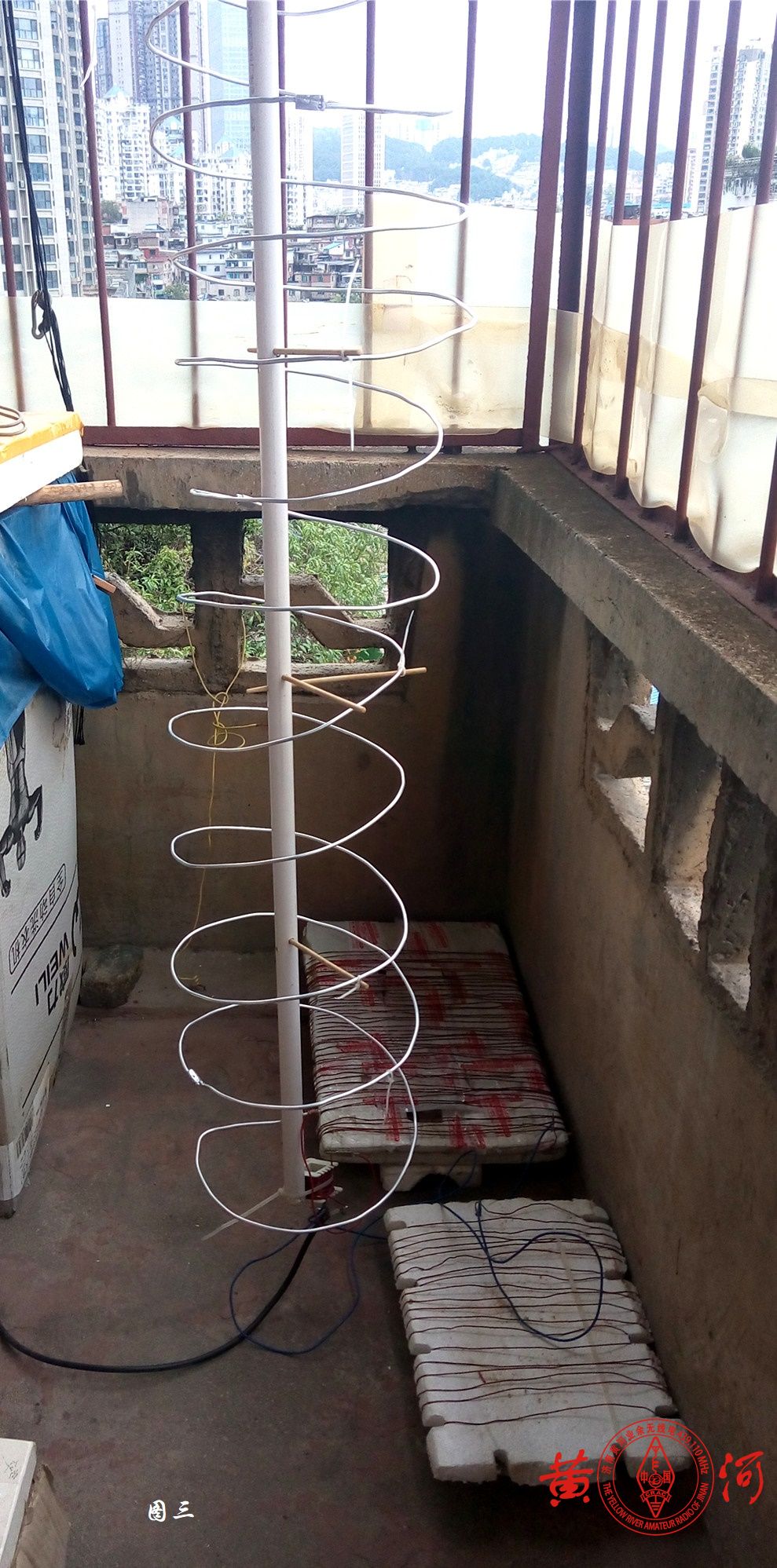

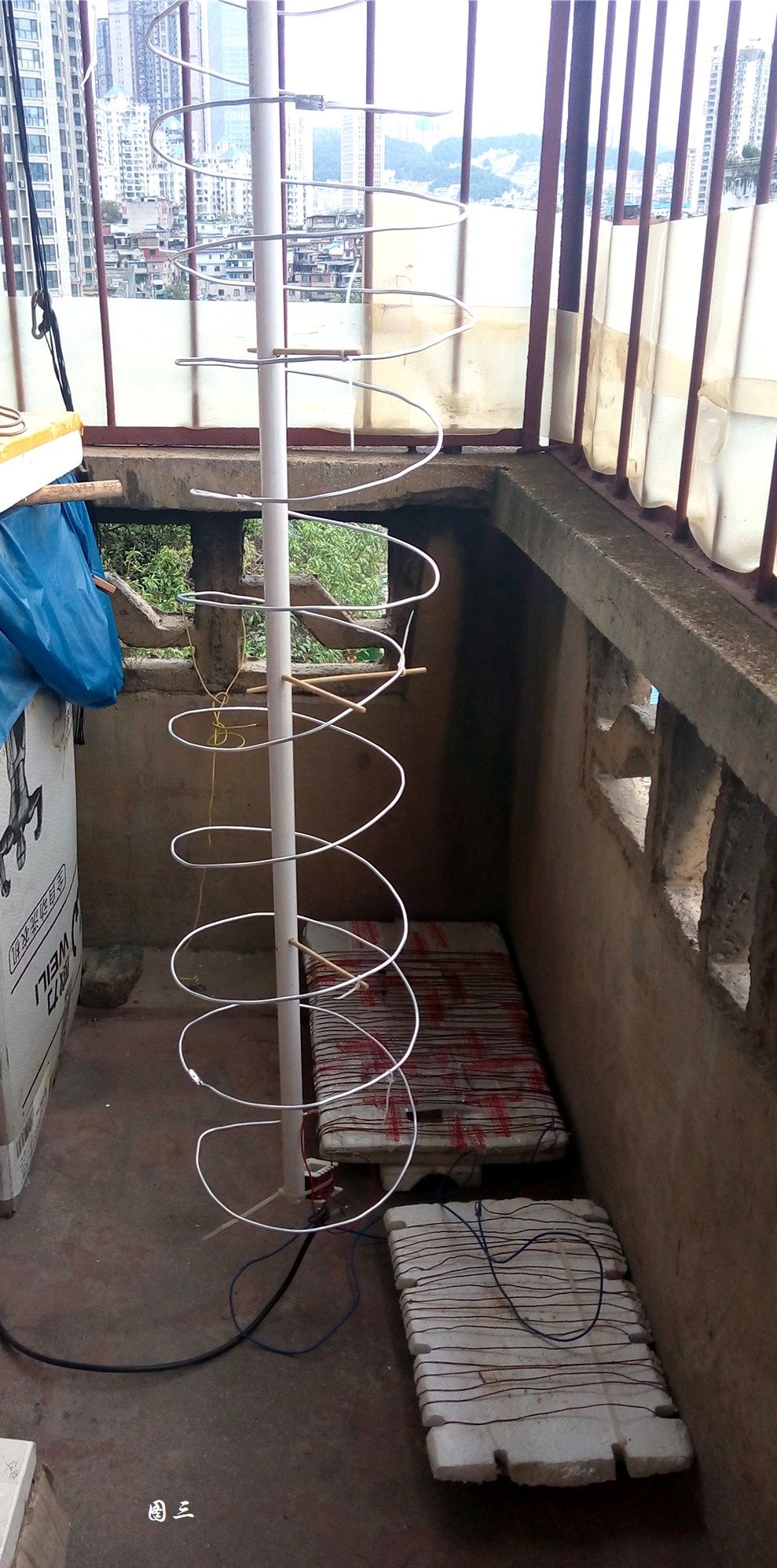

图三：外观2

本人设计制作的这套GP天线，主要是争对25瓦以下小功率机器配套。也是综合了鱼竿天线、长线天线、螺旋天线等各类端馈天线的特点。制作容易，装、拆方便，以适合阳台内架设。制作成本RMB100元左右。

 所需材料：

1、直径30-40毫米，长度2.5米的PVC水管一根；

2、直径4-6毫米，长度15米的空心铝管一根；

3、直径1.5毫米漆包线若干（或披塑铜线）；

4、一次性竹筷若干；

5、0.25平米的塑料泡沫板一块（可用木板代替）；

6、尼龙扎带若干。

制作：

1、在PVC 管的一端，留出300毫米一节，用1.5毫米漆包线平绕200匝左右，图1中L1。两端在PVC 管子上打孔固定；

2、将铝管手工团绕成弹簧状，螺旋直径大约300毫米, 大约16圈，并拉总长到2米左右，图1中L2。一端与L1连通固定，一端接通50欧馈线芯子，同样在PVC 管子上打孔固定；

3、为了加固，防止螺纹下垂，可预先在PVC 管上，每隔200毫米距离，周围钻三、四个直径5毫米的通孔，插入筷子，并用尼龙扎带将铝管和筷子固定；

4、用1.5毫米的漆包线在塑料泡沫板上缠绕若干圈，这个作为“地网”，阳台宽敞时，可以多做几块。注意：泡沫板下面要铺垫绝缘物体（塑料泡沫，纸板都可以），不能让漆包线直接与阳台地面接触；

5、最后，用50欧同轴电缆线将天线和地网链接，引入机器即可。

本人是CW初学者，没有什么经验。原本用的鱼竿天线，用了天调，配合40米和10米波机器，每每换机器，都要细调一次天调，自从用了这套单臂螺旋天线，天调基本没有用了。经实际使用，感觉10波频段谐振还不错，40米波稍逊。

如果你正在为制作天线发愁，不妨试试。也许加上你的智慧再改进一哈，说不定就能简简单单的制作出一套更加性能优越的室内阳台天线呢！
