奇葩洞洞电路板

业余自制小电子装置,用洞洞板做电路可算是“快节简”的办法。这里介绍的 奇葩洞洞板,应该也算是更加“快节简”的方法:

图1中 是一款简易有源天放装置的电路板。一片是用覆铜板(印刷电路板),一片是普通的胶木板。都是先把设计好的印刷电路转印到底板上,左边覆铜板的 需要蚀刻后打孔使用,右边的直接打孔使用,因为同洞洞板的使用一样,要用导线连接,而走线和元件位置更是一目了然。图2是焊接完工的电路板。喜欢动手diy 的朋友一看便知。连接导线尽量使用元件引脚线。是不是更简单方便?

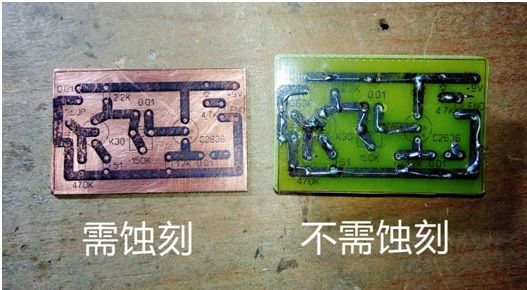

图1

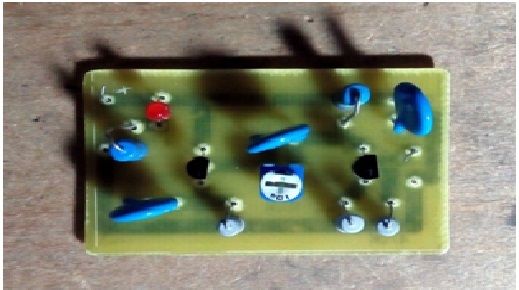

图2
