黄河439110blog这是笔者8年前DIY的电子管收音机。电路仿照于国产‘远程牌九灯转播接收机’，有些许改动。介绍如下：
本机用了7只电子管：
可调高频放大6K4；独立振荡6K4; 混频6A2；第一中放6K4；第二中放6K4；检波与电压放大6G2；第二电压放大与功放6F3。
接收频率：短波1 2.3-6兆赫
短波2 7-18兆赫
接收灵敏度：X X X /
音频输出功率：5瓦
线圈、中周都是老国产红灯收音机所用标准件

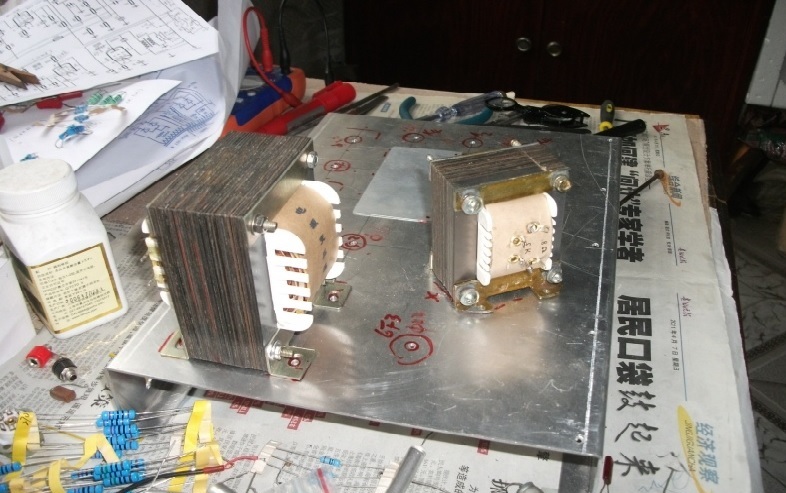

电源变压器自制，参数如下：
初级~220v 0.44mm线 660匝；
次级高压~230v /0.15A 0.28mm线 690匝；
灯丝~6.3v/2.5A 1.15mm线 20匝
铁芯面积：15平方厘米
功率80瓦，
分层平绕，做好绝缘
输出变压器自制，参数如下：
初级阻抗5k 0.15mm 线 2500匝
电感量 9H
次级阻抗8欧 0.59mm线 115匝
铁芯面积：6.2 平方厘米
功率 大于5瓦
频响40H~18000H
分层平绕。
自己加工的铝合金底盘，所有元件都来自网购，
本人亲自组装、搭棚焊接、调试。

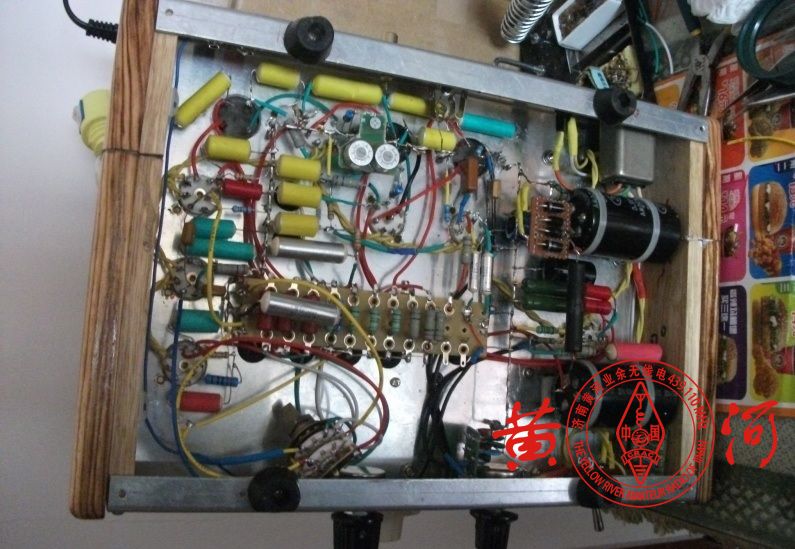

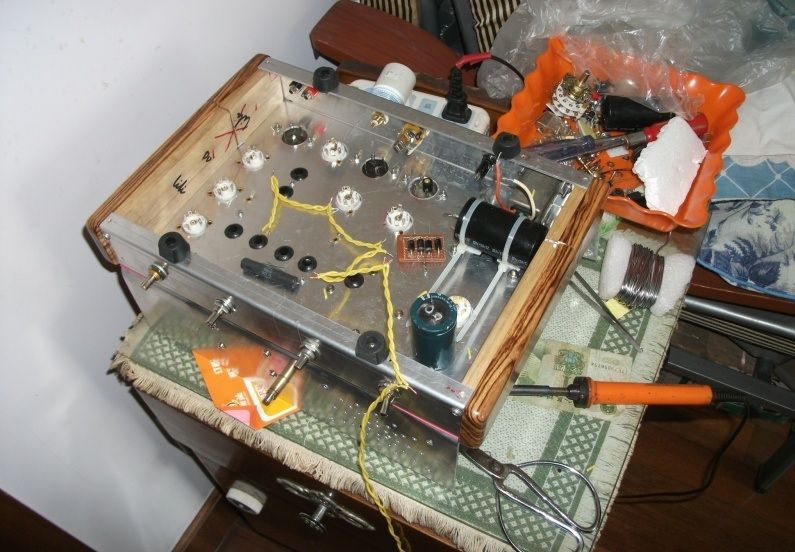

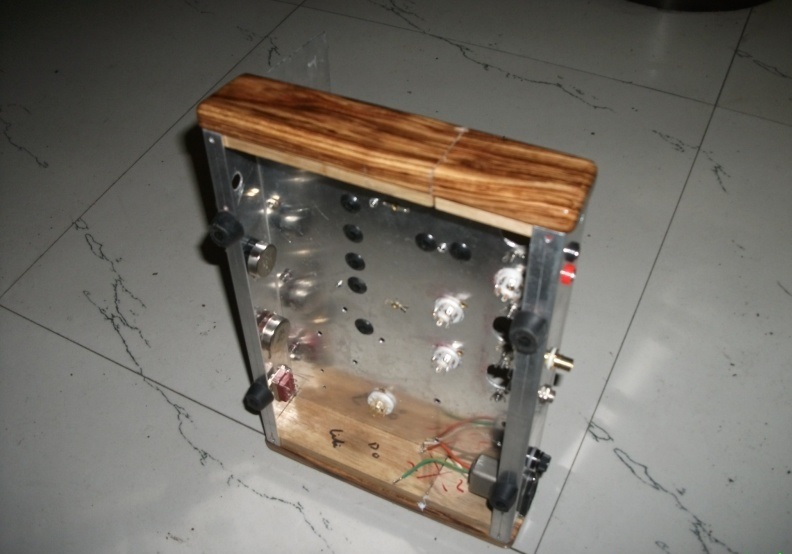

一、加工机架，元件固定：

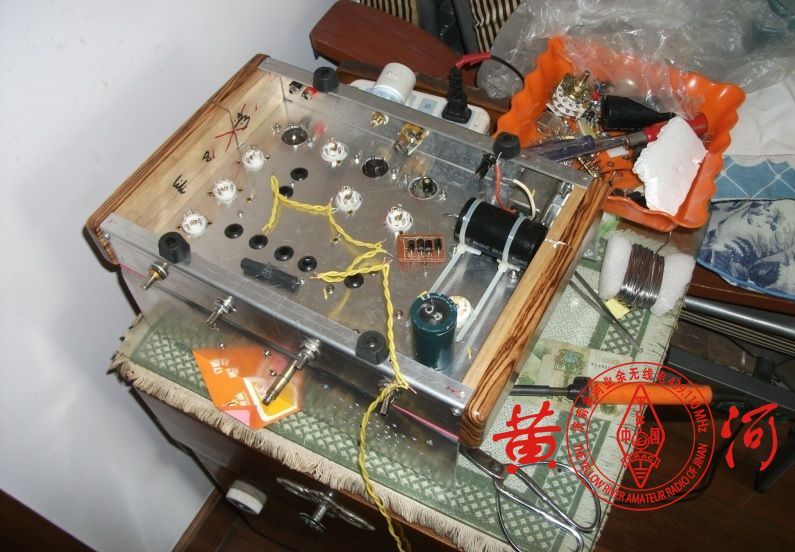

元件固定后，还是老办法操作，先连焊接直通点。灯丝连接，总电源、高压、电源开关、保险座、整流级。焊完后一一检查（没通电），检查方法：不接电源情况下，万用表电阻档接总电源输入插座的零线、火线，应是开路，表针不动；打开开关，表针摆动，有阻值，阻值根据电源变压器的功率大小有别（本电路电源变压器80瓦左右，初级直流电阻大约25欧）。 关于直通点泛指：包括电源线、开关线、接地点、公共地线、一切中间没有电阻或者电容等等元件隔离的两点之间的链接。

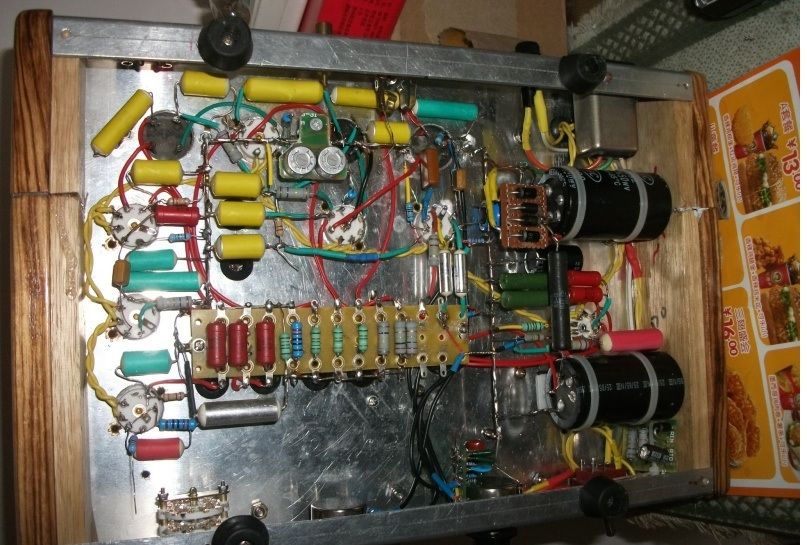

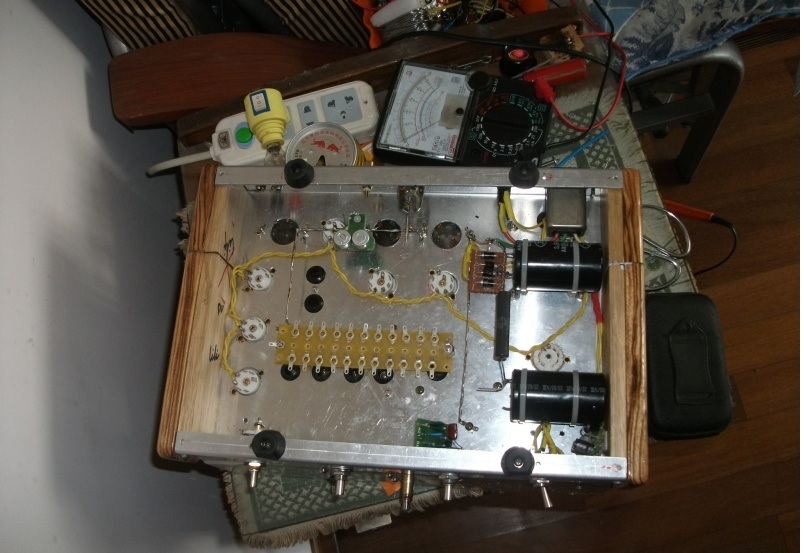

二、焊接直通点：

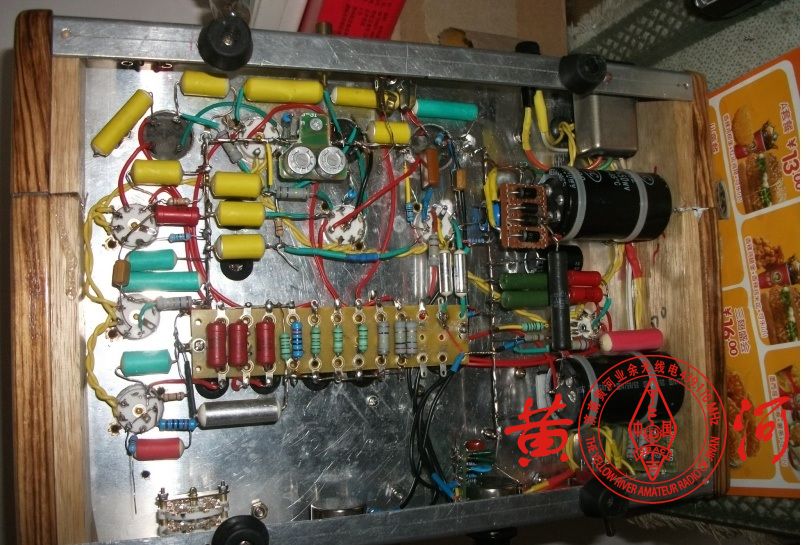

直通点焊接基本完成后，进行阻容元件焊接，比如级间耦合电容，退偶、滤波电容，降压限流电阻阴极、栅极电阻等等。
公共通道的中周焊接要点是：连线尽量短、粗。阴极、栅极等等对地电阻电容也可以兼顾。元件施焊前务必再检测一遍，避免出错引起麻烦。
焊接中必备的原件清单、电路图、由于电阻不像电容容易辨认，电阻最好预先集中标识，随用随取。俺所用电容的外皮是金属的，为了保证绝缘，套上了热缩管。
施焊中必不可少的三件辅助工具：放大镜、万用表和计算器
放大镜用来查看元件标的参数，焊后的焊点接触情况，以避免虚焊、管座的管脚碰极检查。当然，眼力好的可以免去这道手续，呵呵！......而计算器用于当手头无合适的原件需要串、并联使用时候。比如，电阻功率的计算。阻值计算也可以直接串、并联后用万用表测出实际阻值。
通电检查（不插管子），主要检查直流通路。就是各级管座应有直流电压的引脚，屏极、帘栅、中周的P-B头......由于本电路中利用晶体二极管整流（电路图中未画出整流滤波电路），所以，即使不插电子管，整流高压仍然有输出（280V左右），检查中注意安全。
关于收音机部分的管座中心屏蔽柱接地问题。和单纯功放机器不同，原则上都应该接地处理，以此减少外界杂音影响，中放管子（俺用的是6K4），特别是第二中放，必须接地处理。详细介绍可以参考相关资料；线圈部分焊接，先接与地直通的端子。由于眼力不济，只能事前将线圈上的色标同步标记到电路图中，焊接前检查一遍，之后就看色行事了！
微调电容的定、动片不要接反，免得以后给调试带来不便。如果一时分不清动、定片，只要记住，有一字槽的是动片，用表测量一下，与之相通是动片，另一头就是定片了。

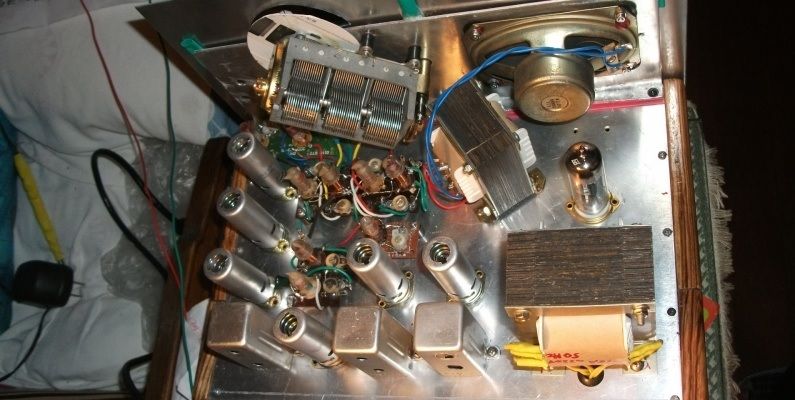

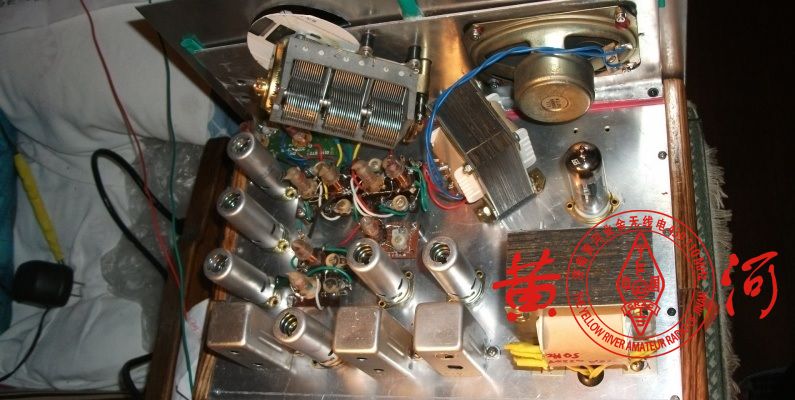

确定三连位置之前考虑不周，三连位置过低，底盘的对应处也忘记留空了，从下部施焊无法操作，目前只能从三连顶部引出定片（后还是增加一块面板提升空间并换了一个新的三连）；天线线圈一般安置在底盘上面，振荡线圈一般都安置在底盘下面，利用金属底盘的隔离作用，主要防止振荡辐射干扰。为了接线明了，俺都是安置在底盘面上，将来再采取隔离措施（铝挡板隔离）......
关于线圈的参数，使用和代换等详细资料，各位可以参考‘711红灯收音机的维修’......

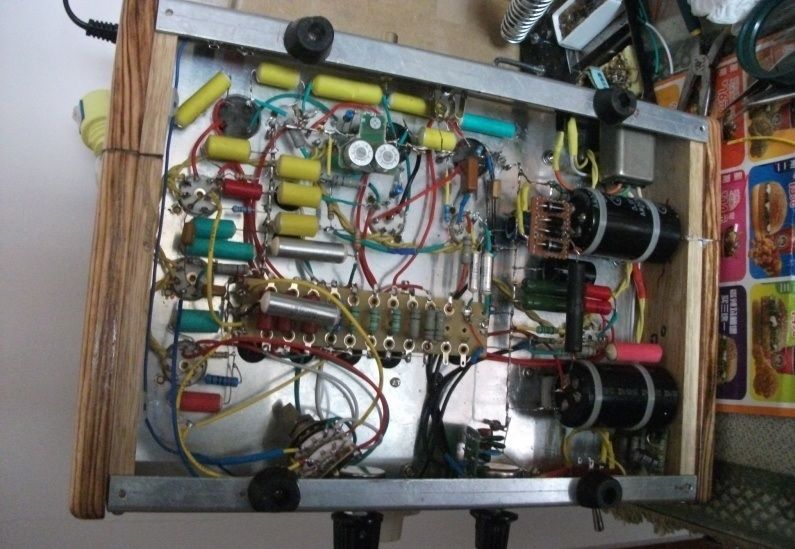

前面讲过，头疼的是用了小号的6刀2抛的波段开关（大号、中号体积超大，底盘容不下）。；三连的位置，安装前考虑不周。这两件都只好拆下来焊接完后再安装。连接线很多，还不能绑扎，焊头多了，要避免虚焊或者局部虚焊，这里说明一下，局部虚焊是多股线中有少数几股线没有吃锡。因为用的线本身比较细，所以必须反复放大镜观察，发现掉股的就补焊。建议还是用单股线合适，可少许多麻烦。
经过这些天的努力，机器终于叫了。存在的问题也很多，能收到几个电台播音，但信号很不稳定（家里收音环境差，还拖了2米多的室内天线才能收音）关于机器的后续调整，是个挺繁琐的事情,篇幅太冗长，大家可以参考相关业余‘不用仪器统调收音机’的办法进行。
两点体会：
1、线圈出线头都是色标的，焊接后色标消失很难辨认（以后记得准备点彩色笔，焊接后再标回原色），以备忘；
2、中周最好用成色新一点的，拆机品最好不用。俺用的三个周中两个是拆机品，内脏曾被拆卸多次，调试很费劲；
3、第一次调试时间最好选在下午5点以后，这时候电台多些。
本文所附的一张‘收听记录表’说明，当时机器的使用情况良好，灵敏度比较高，相对选择性差些。频率稳定度还不错。

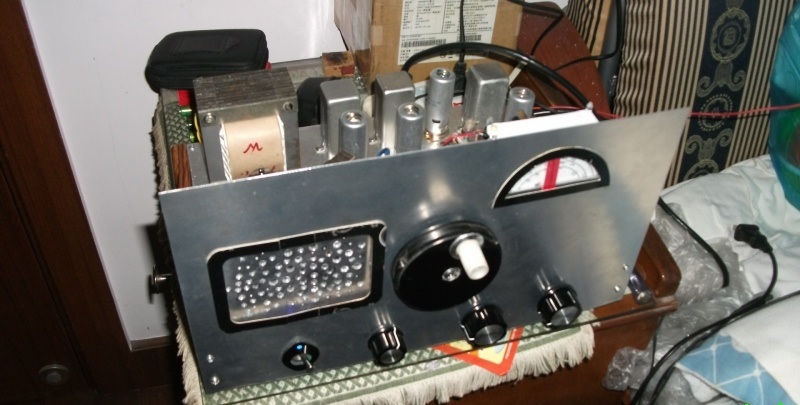

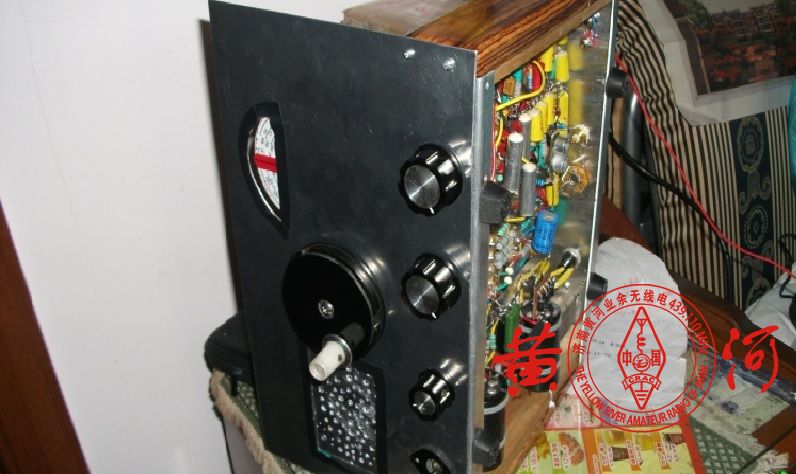

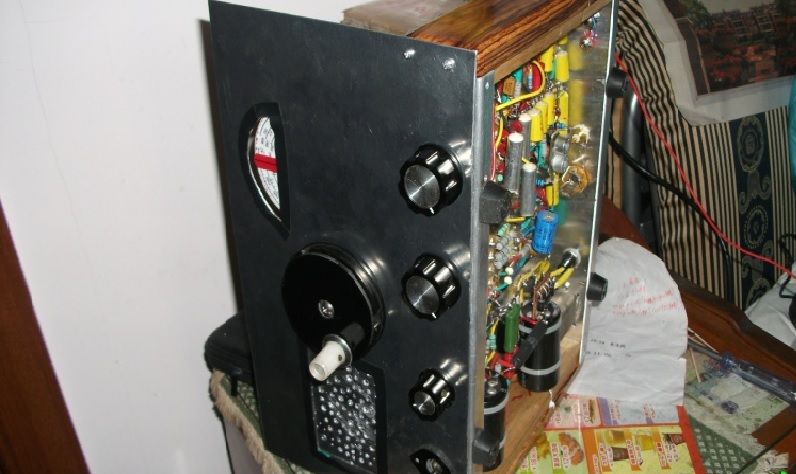

整机外观：

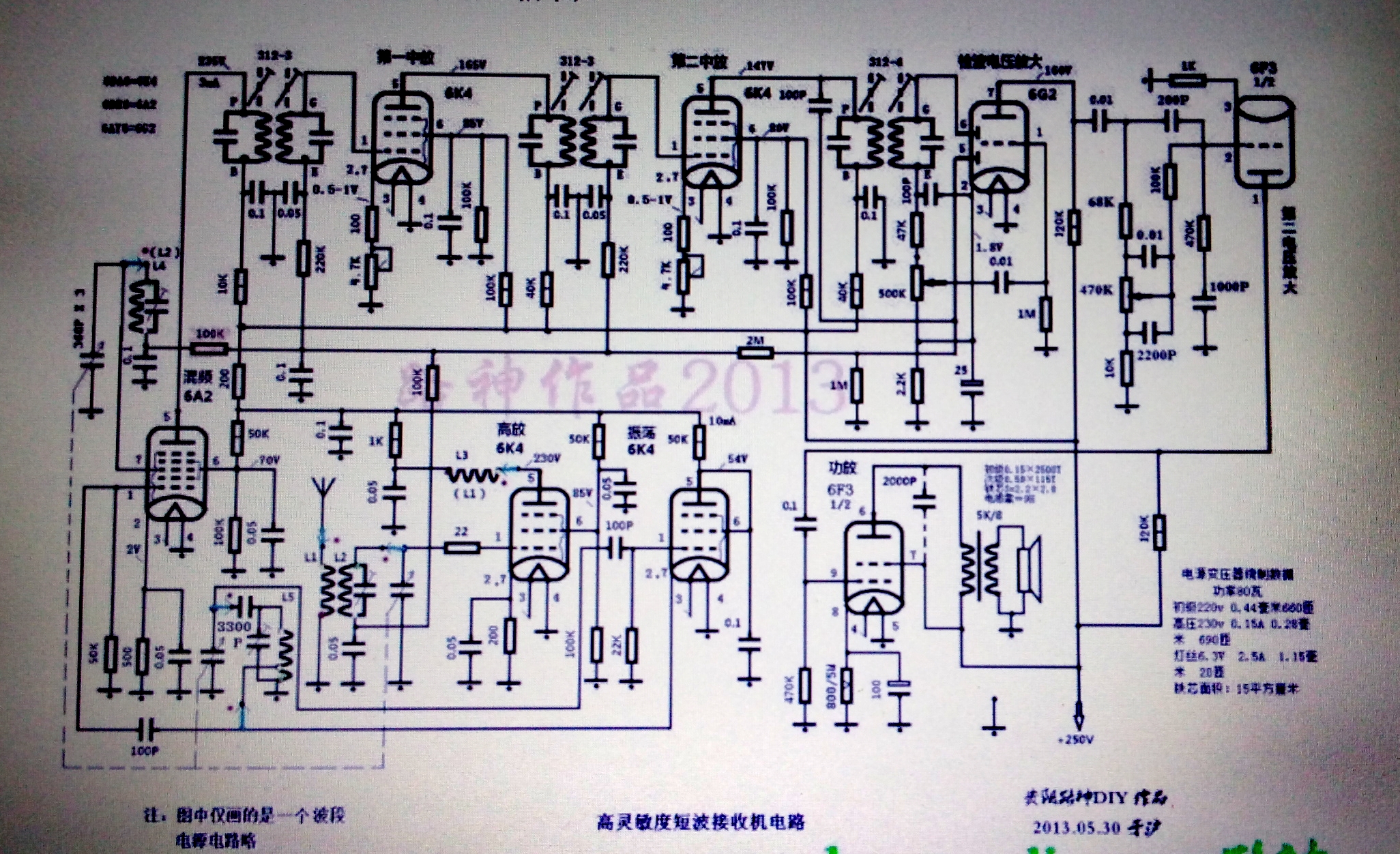

电原理图：

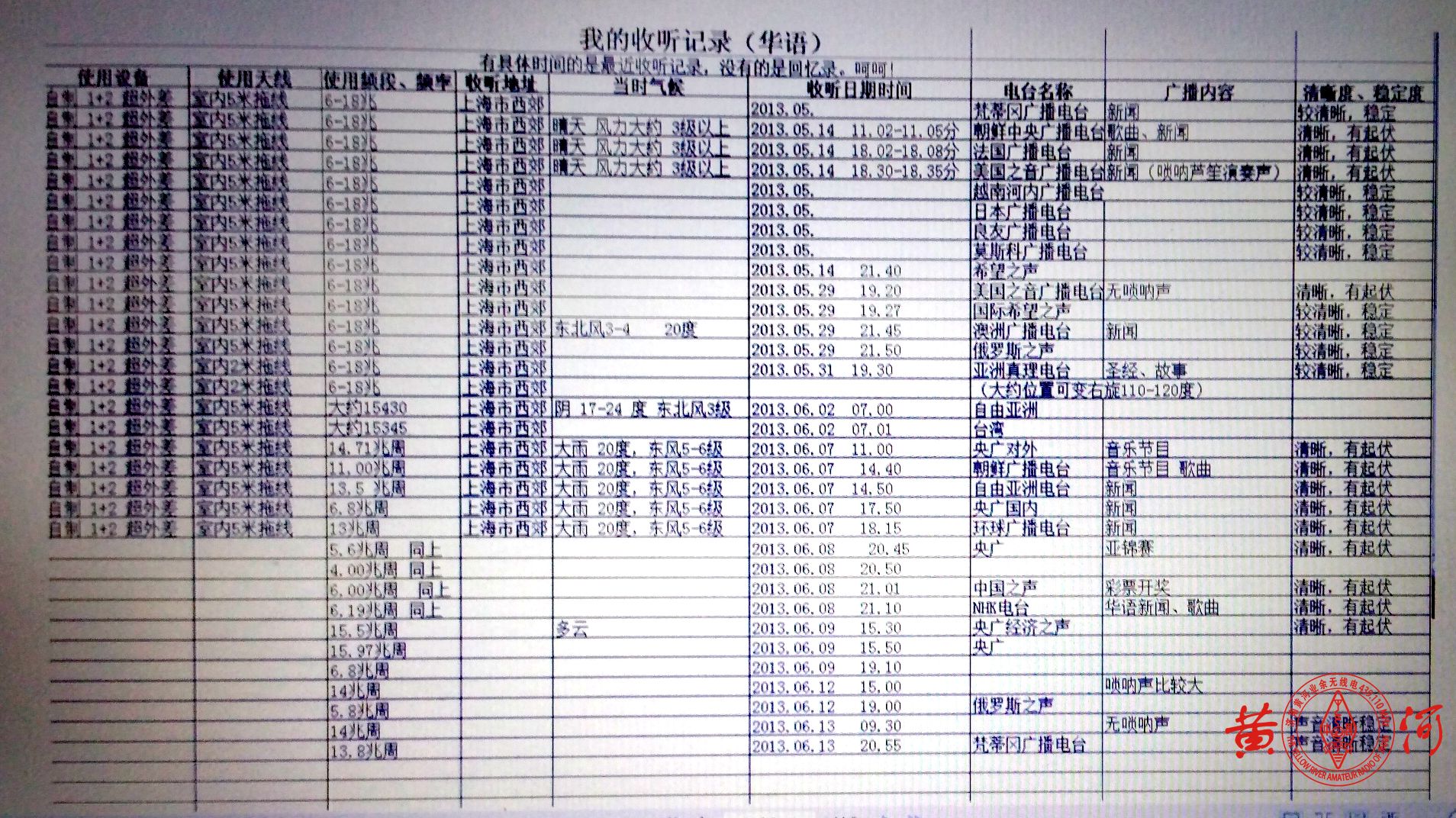

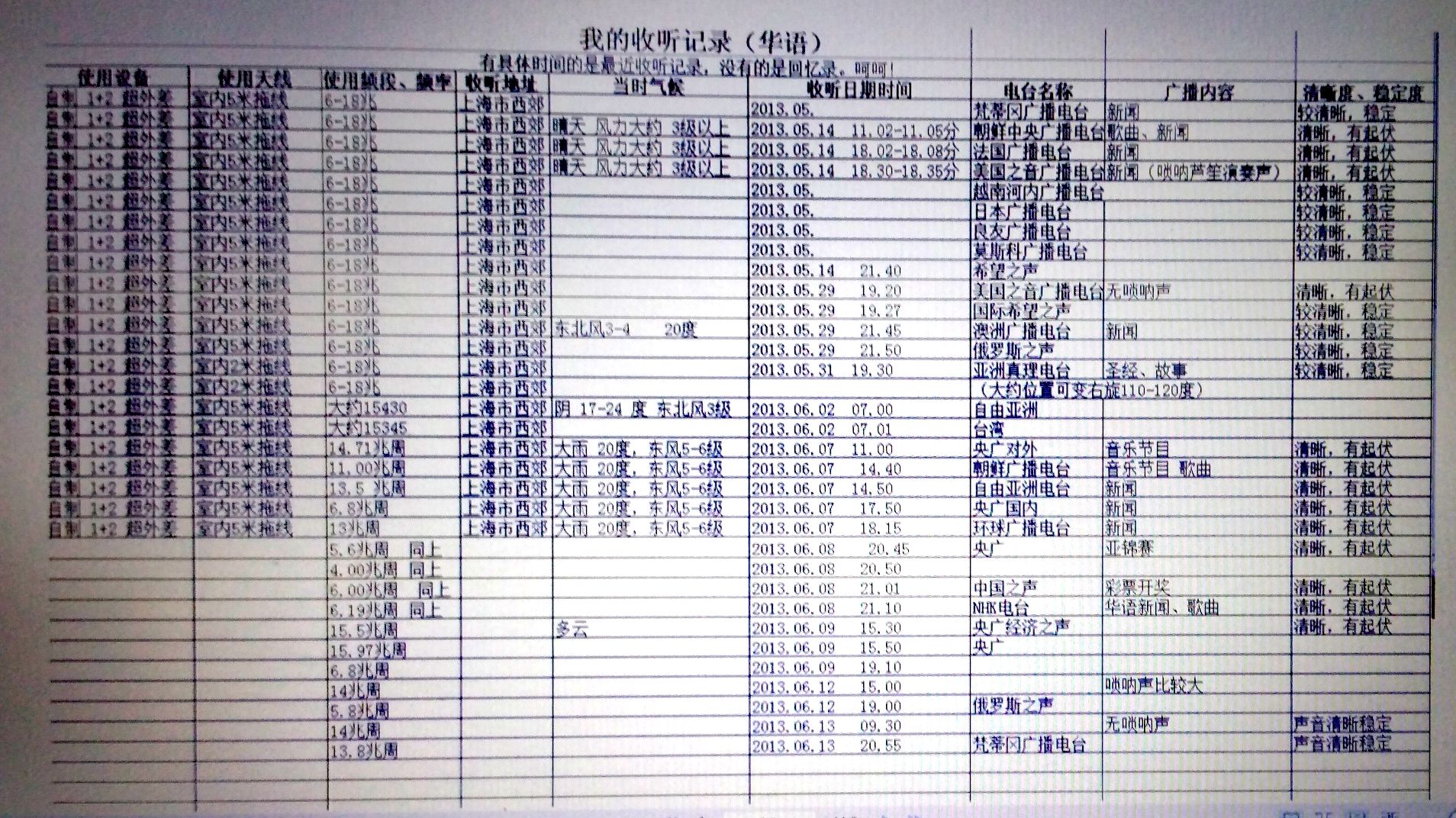

附表是试机时的收听记录
以下是机器放音实况，供参考。
1、http://www.tudou.com/programs/view/3YVySQskN9M/
2、http://www.tudou.com/programs/view/axPX-CxaV4A/
3、http://www.tudou.com/programs/view/F6grUdB14bA/
4、http://www.tudou.com/programs/view/zn8RiifD00U/
5、http://www.tudou.com/programs/view/qGc0Pgv_6Pw/
6、http://www.tudou.com/programs/view/3YVySQskN9M/
遗憾的是，这些链接早已失效，机器也已被朋友看中“借”走了。欣慰的是所有制作资料我还保存。感觉还有一定的参考价值，今发上来和大家分享！
